Le ventilateur :

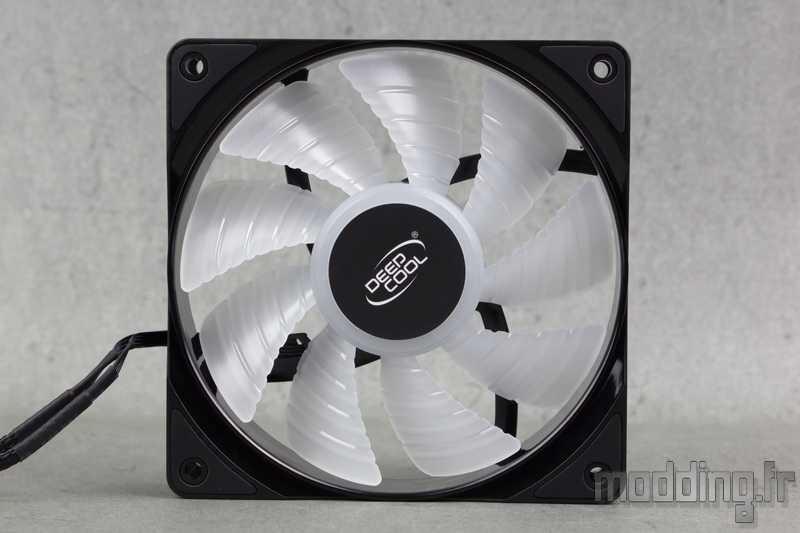

Le Gammaxx GT embarque un ventilateur doté d’un diamètre de 120 mm.
Il est constitué d’un cadre noir et embarque 9 pales translucides.

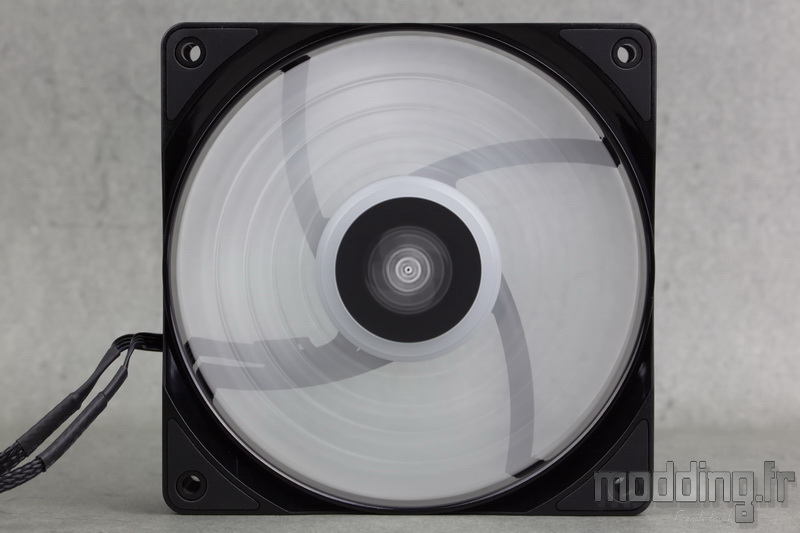

La forme du cadre reste des plus classiques tandis que les branches de liaison sont légèrement recourbées et profilées.
Au centre, nous avons l’étiquette adhésive nous renseignant sur le modèle du ventilateur (DF1202512CL-076) ainsi que sur les caractéristiques électriques : 0.23 A ce qui nous donne une puissance consommée de 2.76 W.
On note la présence de petites ailettes sur le bord sortant du flux d’air.
Elles permettent de minimiser les turbulences et ainsi améliorer le niveau sonore.

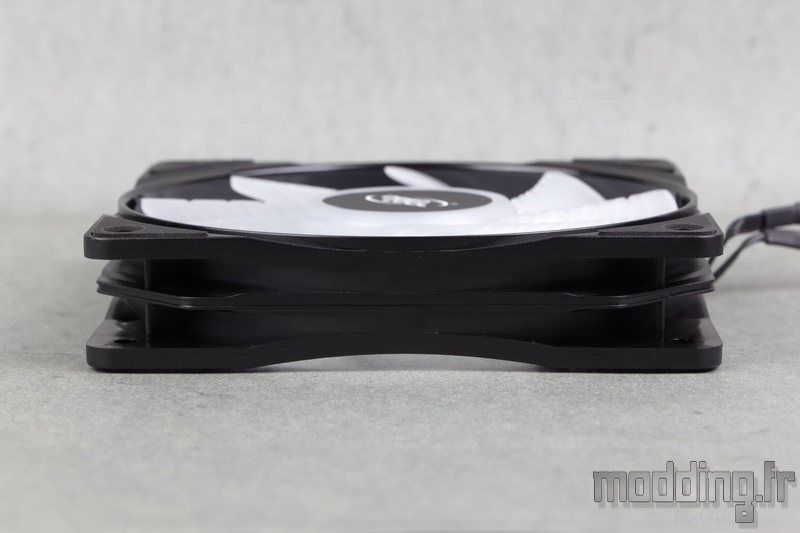

Nous avons une épaisseur d’un peu plus de 25 mm de par la présence des patins en silicone.
Les pales translucides sont dotées de 4 stries jouant le rôle de canalisateur d’air afin d’optimiser le flux d’air.
Le centre des pales adopte le même aspect translucide et arbore le logo DeepCool en lettres blanches sur fond noir.
Ce côté translucide permet une meilleure diffusion du rétroéclairage avec des Leds RGB prenant place au centre du ventilateur.
Afin de maximiser l’effet du rétroéclairage, la bande interne du cadre revêt un aspect brillant.
Les coins sont équipés de silentblocs et ce sur les deux faces du cadre.
L’espace entre les deux faces est laissé libre.
Nous verrons d’ailleurs que les attaches prennent place à ce niveau et non sur la partie externe du cadre.

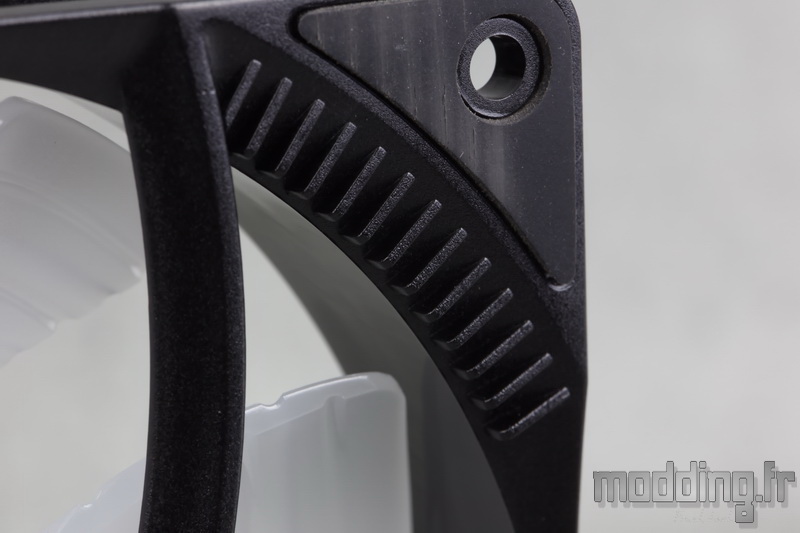

On note la présence de renfort sur le pourtour du cadre, notamment au niveau des coins.

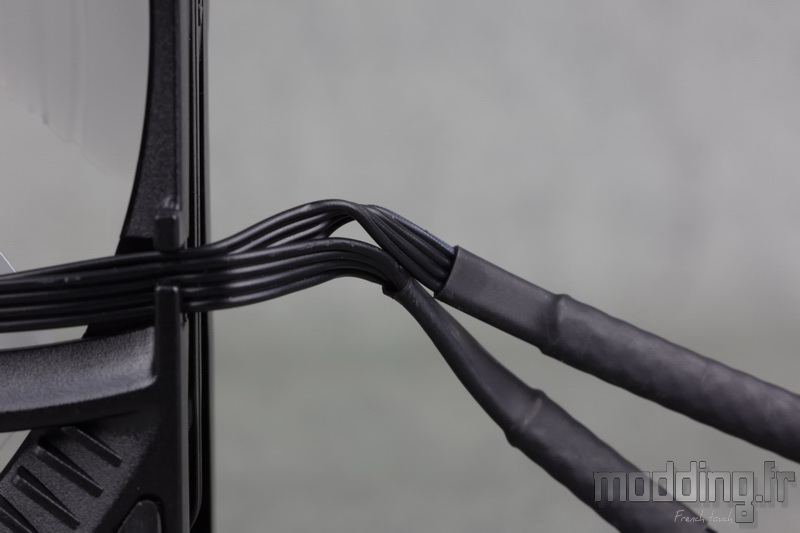

Une multitude de fils émerge de la platine électronique et suivent l’une des branches jusque sur l’un des bords du cadre.
Les fils de couleur noire se divisent en deux câbles et plongent dans une gaine thermo ….

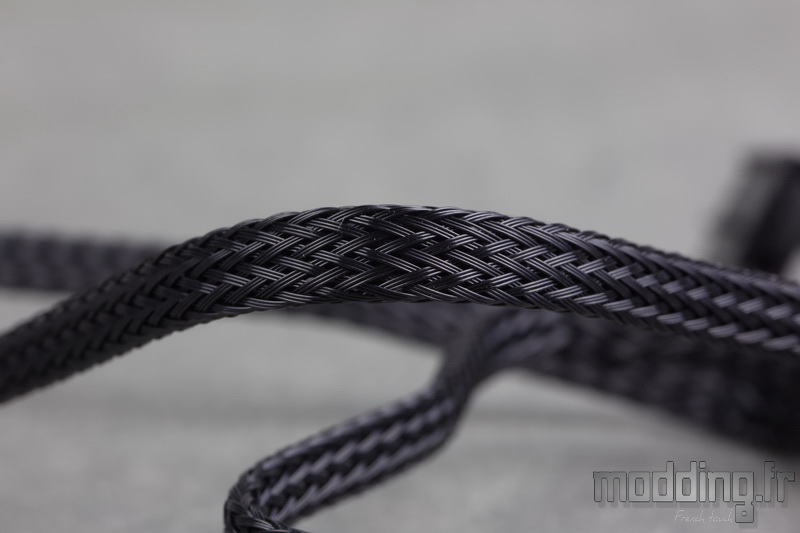

…. Suivi d’une gaine tressée noire ….

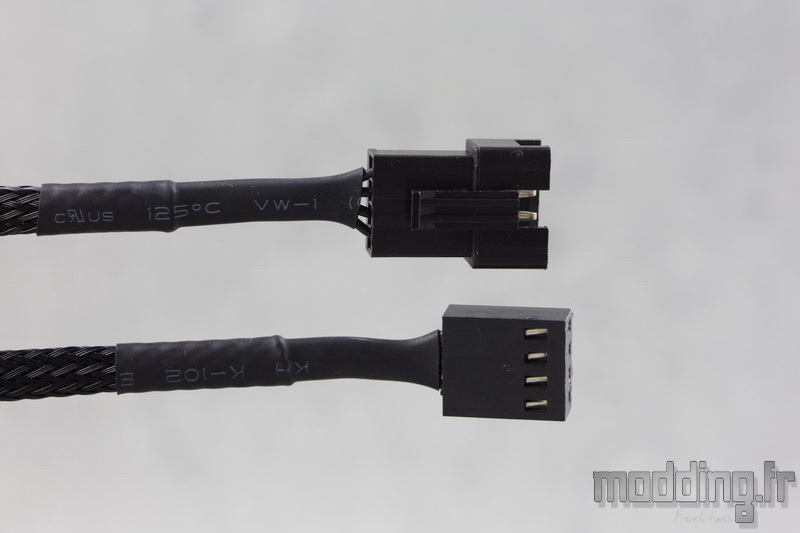

Et terminent leur course dans deux prises différentes.
Celle du haut concerne l’alimentation du rétroéclairage RGB qui reste du coup indépendant de la ventilation.
La seconde prise concerne l’alimentation du ventilateur. Une prise 4-pins qui traduit une gestion PWM.
La câble RGB mesure 400 mm tandis que le câble PWM mesure 300 mm.
Le ventilateur est équipé d’un roulement de type Hydro Bearing qui à l’avantage de réduire le niveau sonore par rapport à un roulement à palier lisse ou à billes.
La vitesse de rotation s’étale de 500 tr/min (+/- 150) à 1500 tr/min (+/- 10%).
La vitesse maximale engendre un débit d’air de 70.08 CFM soit 119 m3/h.
Aucun élément n’est communiqué quant à sa pression statique…
