Le montage : Socket 115x (1200)
Dans le cadre d’un montage sur Socket Intel 115x (ou 1200 doté du même entraxe), nous utilisons la backplate spécifique.
Comme on peut le constater, chacune des branches est dotée de deux ouvertures carrées qui se chevauchent de moitié.
Nous glissons dans l’orifice le plus interne, l’une des 4 vis spécifiques.
Peu importe la face utilisée de la backplate.
La forme carrée de l’ouverture est reprise par la base des vis de fixation dédiées à la backplate.
On remarque que la vis ne tient pas bien en place en l’état…
Il faut alors glisser le joint torique jusqu’à la gorge. Cela a pour conséquence de bloquer la vis et de ce fait la maintenir en place sur la backplate.
On répète l’opération pour les trois autres vis.
Bequiet! pourrait simplifier encore plus la tâche en nous procurant une backplate déjà montée (comme une certaine marque autrichienne), même si cela se fait au détriment du feu Socket 1366 (orifices externes) qui n’est, d’ailleurs, même plus mentionné dans les caractéristiques du ventirad.
On place ensuite la backplate au dos de la carte mère.
Comme elle comporte plusieurs trous spécifiques aux points de fixation du Socket sur chaque bord, nous n’avons pas à nous soucier de son orientation.
Les joints toriques permettent non seulement d’immobiliser les vis de fixation, mais elles viennent aussi s’intercaler entre le PCB et l’acier de la backplate, rattrapant ainsi l’épaisseur de la plaque propre au Socket tout en protégeant le PCB.
Les vis de la backplate passent au travers du PCB par les trous situés autour du Socket.
On insère les entretoises en orientant l’extrémité dotée d’une rondelle du côté de la carte mère.
On effectue le serrage à la main.
Au besoin, nous finalisons le serrage avec un tournevis si nous sommes gênés par les dissipateurs de la carte mère.
On place ensuite les pattes de fixation de façon à faire coïncider le trou le plus interne avec l’orifice de l’entretoise.
On installe ensuite les petites vis avec un tournevis cruciforme.
On conseille de se munir d’un tournevis à embout aimanté.

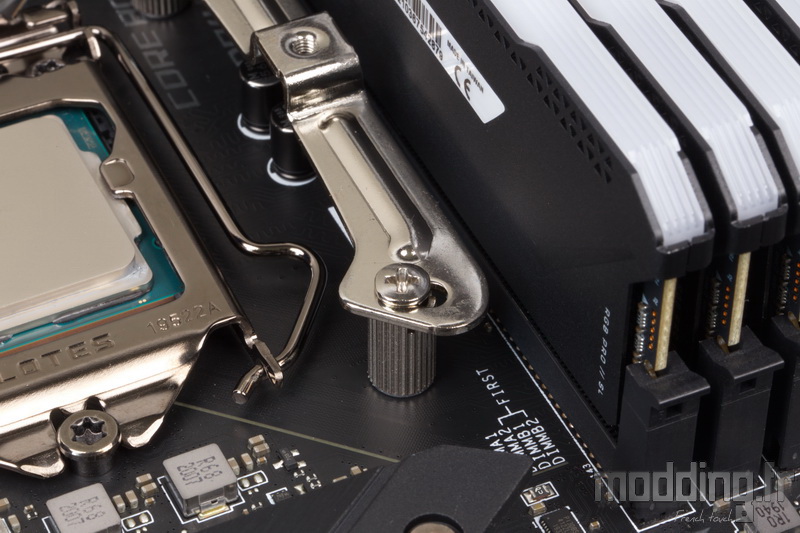

Nous serrons les vis, terminant ainsi l’assemblage des pattes sur les entretoises.
Afin d’assurer un flux d’air dans le sens horizontal, nous fixons les pattes dans un plan vertical (parallèle aux barrettes mémoires).
En orientant les pattes horizontalement, la fixation du Shadow Rock Slim 2 tourne d’un quart de tour ce qui engendre une orientation du flux d’air dans le sens vertical. Cependant, cette orientation n’est pas cohérente avec le profil spécifique du radiateur visant à optimiser la compatibilité avec les barrettes mémoires.
Il faut aussi s’assurer que le déport central des pattes de fixation soit orienté vers nous. Les pointes des extrémités de chacune d’elles sont tournées vers le Socket.
On met en place la pâte thermique.
On vous laisse le choix de la méthode : grain de riz qui se fait éclater par la pression du bloc ou étalement au préalable de la pâte sur le CPU.
Nous avions vu sur la face externe de la base du radiateur, la présence d’un canal au niveau des ailettes.
Ce canal est dédié à la mise en place de la réglette dont sa face interne dispose de petits appendices rectilignes de différentes largeurs.
En y regardant de plus près, les lignes extrêmes ainsi que la ligne centrale sont un peu plus épaisses.
En regardant aussi de plus près la base , on constate que l’espace entre certaines ailettes est aussi plus large.
Non ? Ça ne saute pas yeux ? Peut-être alors en cliquant sur cette photo.
De ce fait, nous n’avons qu’une seule position où la réglette vient bien prendre sa place au niveau de la base.
Sa face externe doit se trouver à fleur du sommet des petites ailettes.
Le fait d’avoir cette réglette juste posée sur la base du ventirad, et non fixée sur celle-ci, implique un montage du Shadow Rock Slim 2 avec la carte mère à plat (il en est donc de même pour le boitier si ladite carte mère reste en place dans le châssis).
On positionne délicatement la base du Shadow Rock Slim 2 sur le processeur de façon à faire coïncider le profil de la réglette avec le déport des pattes de fixation.
Une fois cet alignement effectué, on peaufine le centrage de façon à faire coïncider les orifices de cette réglette avec les trous taraudés positionnés sur le déport de chaque patte de fixation.
C’est à ce moment qu’on se dit qu’il vaut mieux réaliser le montage avec la carte mère à l’horizontale.
Il ne reste plus qu’à installer les deux vis adéquates et à les visser à fond, en alternant sur chacune d’elles tour par tour afin de garder la base du radiateur bien parallèle au processeur.

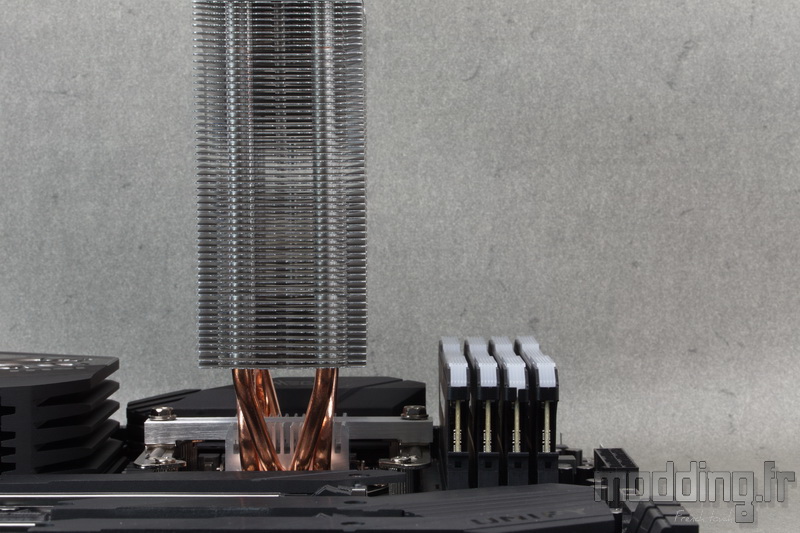

Le radiateur est installé sur notre i7 10700k, on ne manque pas de constater qu’il se positionne à bonne distance des barrettes mémoires.
Et ce n’est pas l’installation du ventilateur qui va changer la donne.
Tel que le Shadow Rock Slim 2 est livré, la compatibilité avec les barrettes mémoires demeure totale.
Nous avons vu que Bequiet! fournit deux jeux d’attaches.
Cela nous permet de passer le Shadow Rock Slim 2 dans un mode Push/Pull.
Pour rappel, les deux paires d’attaches diffèrent en raison de la longueur de leurs branches comme on peut le constater sur cette photo.
Le ventilateur en 135 mm du Shadow Rock Slim 2 arbore un cadre spécifique, notamment au niveau des points de fixation, mais il n’est pas vendu à l’unité. Aussi, si nous voulons installer un second ventilateur, celui-ci présente des points de fixation à hauteur du cadre, d’où la présence de ces deux jeux d’attaches.
On branche la prise 4-pins du ventilateur sur la prise CPU_Fan de notre carte mère.

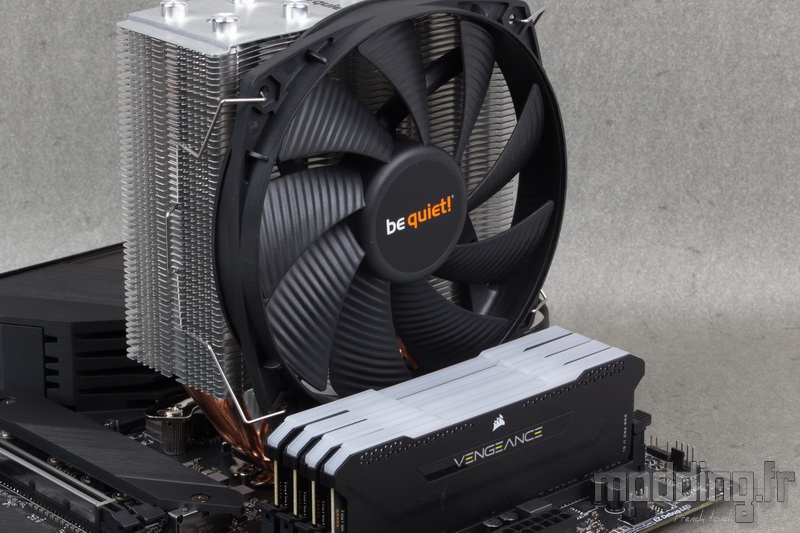

Ne reste plus maintenant qu’à apprécier le design de cette nouvelle version du Shadow Rock Slim 2 ou du moins le nouveau style de sa platine supérieure.
Une chose est sûre, c’est que le ventirad laisse les barrettes mémoires s’exprimer librement pour peu qu’elles se dotent d’un rétroéclairage aRGB.
