Les caractéristiques :
Tout comme nous reconnaissons facilement un ventilateur en provenance de chez Bequiet!, la boite suit scrupuleusement le design dicté par la marque allemande.
On retrouve donc le fond noir associé à une étroite bande grise située sur le bord gauche de la face principale. L’intitulé inscrit sur cette bande détermine le niveau de gamme auquel appartient le produit, “Premium” étant le milieu de gamme chez Bequiet!.
La photo du Shadow Rock Slim 2, pris de trois quart, permet d’apprécier la faible profondeur du radiateur ainsi que la présence d’un ventilateur en 135 mm.
Juste en dessous, nous avons le nom du modèle accompagné de quelques mots mettant en avant les deux principales caractéristiques du ventirad : compacité et silence.
Le format compact s’entend dans le sens de la profondeur du ventirad et non sur sa hauteur.
Au dos de la boite, nous avons deux autres photos illustrant deux autres caractéristiques du Shadow Rock Slim 2.
A gauche, la compatibilité totale avec les barrettes mémoires est bien mise en avant.
A droite, la marque vante les performances de son ventirad en matière de refroidissement : TDP 160 W.
L’un des côtés de la boite affiche le tableau des spécifications ainsi que le TDP repris avec une plus grande police.

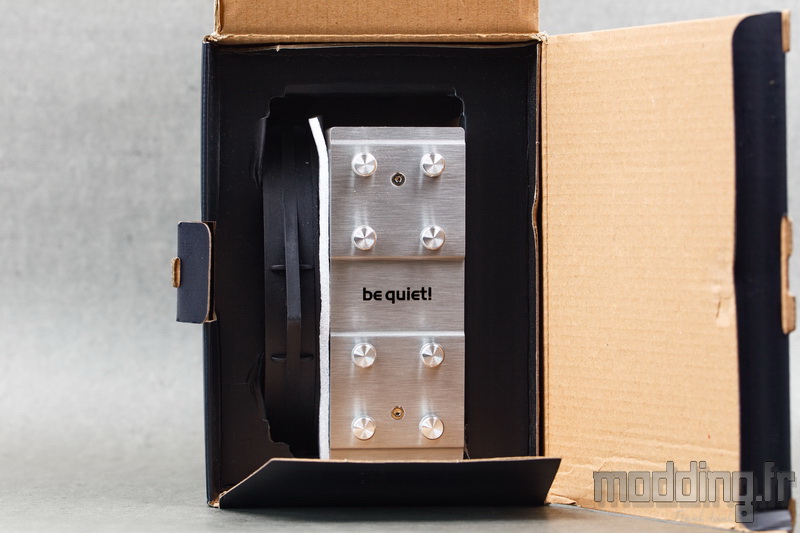

A l’ouverture, on constate que le ventirad est bien calé par des rabats en carton. Une fine cale en mousse expansée sépare le ventilateur du radiateur.

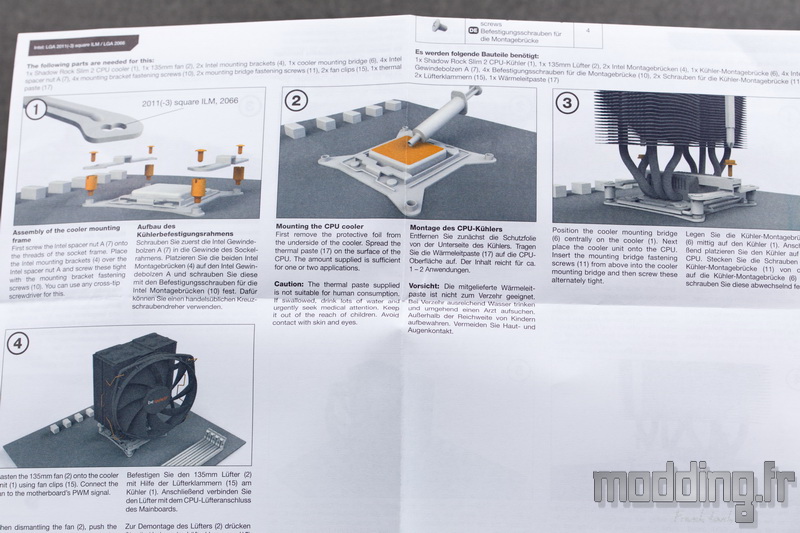

Nous avons le manuel d’utilisation qui s’accompagne d’un feuillet nous renseignant sur la mise au rebut d’anciens équipements électroniques.
La notice d’utilisation n’est traduite qu’en allemand et en anglais.
Les schémas demeurent cependant très explicites et l’on peut se passer du bla-bla pour comprendre les différentes étapes de montage.
En se rendant sur le site Bequiet!, nous pouvons télécharger la version française du manuel.
Le bundle est soigneusement rangé dans une boite en carton.
Un sachet en plastique zippé réunit l’ensemble des accessoires de montage.
Nous avons un lot d’attaches métalliques afin d’installer le ventilateur sur le radiateur.
On constate que nous avons deux types d’attaches qui se différencient par la longueur de leurs tiges.
Les deux attaches vers la gauche de la photo sont dédiées au ventilateur propre au Shadow Rock Slim 2 dont le cadre affiche une particularité au niveau des points de fixation.
Les deux autres attaches permettent de fixer les autres ventilateurs de la marque.
La pâte thermique n’est pas appliquée au préalable sur la base du ventirad, Bequiet! fournit la seringue adéquate.
L’histoire ne dit pas s’il s’agit de la pâte thermique de la marque… La DC1.
Il y a quand même de grandes chances que ce soit le cas, du moins nous l’espérons.
Une des modifications opérée sur cette version 2 du Shadow Rock Slim concerne le système de montage. La marque reprend celui vu sur le Shadow Rock 3 ou le Pure Rock 2, nettement plus pratique que l’ancien dispositif.
Nous avons deux vis dotées d’une rondelle en plastique.
Elles permettent de fixer le ventirad au niveau de sa barre de fixation, lorsque nous l’aurons installé sur la carte mère.
Voici la barre en question qui est une réglette en aluminium relativement épaisse (6 mm). Elle va prendre place au niveau de la base du Shadow Rock Slim 2.
Sa face interne présente quelques excroissances qui lui permettent de se positionner et de se caler sur les ailettes de la base du radiateur.
Nous verrons tout cela plus en détail dans la rubrique “Montage”.
Le Shadow Rock Slim 2 est compatible aux Sockets AMD (dont l’AM4) et Intel.
Nous avons un sachet spécifique pour chacun des Sockets.
Pour les Sockets Intel 115x et 1200 (et même 1366), nous disposons d’une backplate en acier.
4 vis viennent se placer sur cette backplate.
Elles sont dotées d’une empreinte carrée pour se positionner au niveau des ouvertures de même forme, placées aux extrémités de ladite backplate.
Elles disposent aussi d’une gorge dans laquelle prennent place ces joints toriques.
Ces derniers assurent ainsi la fixation des vis sur la backplate, mais aussi s’intercalent entre l’acier de celle-ci et le PCB de la carte mère.

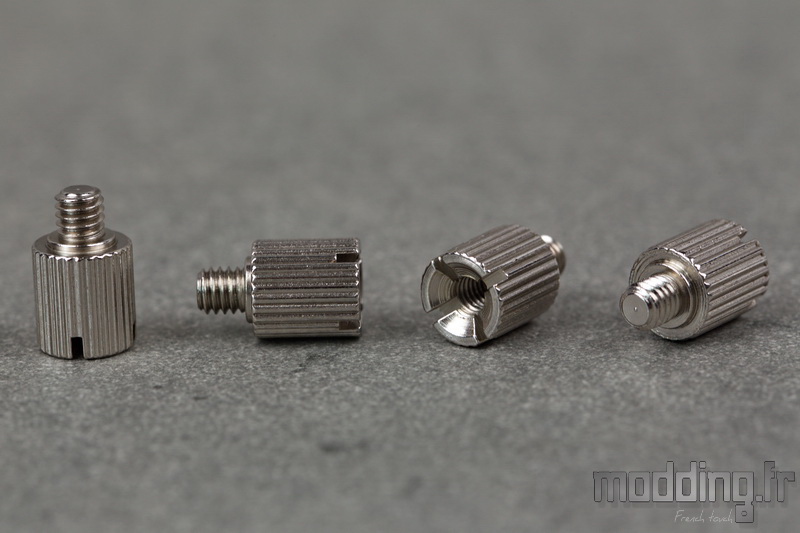

Nous avons les 4 entretoises spécifiques à ce type de Socket.
On remarque la présence d’une rondelle collée à l’une des extrémités pour garantir le contact avec le PCB de la carte mère.
L’autre extrémité dispose d’une empreinte cruciforme afin d’affiner le serrage si jamais les dissipateurs de la carte mère empêchent nos gros doigts d’atteindre correctement ces entretoises.
Les pattes de fixation spécifiques aux Sockets Intel.
Les trous les plus externes sont dédiés aux Sockets : 2011 (-3) square ILM et 2066 (voire 1366).
Les plus internes sont spécifiques aux Sockets 115x et 1200.
4 petites vis assurent l’assemblage des pattes de fixation sur les entretoises.
Les Sockets 20xx se passent de backplate, les entretoises se vissent directement sur l’armature du Socket.
Le sachet AMD contient les pattes de fixation spécifiques dotées de deux trous à chacune des extrémités. L’entraxe pour Socket AM4 est alors désigné par le nom du Socket frappé à même la structure des platines.
On remarque qu’elles sont plus longues que celles présentes dans le bundle du Dark Rock Pro 4.
Le Socket AMD dispose d’un entraxe différent selon son plan vertical ou horizontal.
Du coup, contrairement au Socket Intel, on ne peut pas installer le radiateur dans le plan que l’on désire et son orientation dépend donc de la taille de ces platines de fixation. Tout en sachant que la marque choisit un sens du flux d’air dans le plan horizontal, généralement le plus utilisé.
Nous allons retirer le dispositif de retenue en plastique lié au Socket AMD.
On installe ces entretoises en plastique sur les boulons de la plaque arrière débordant du PCB de la carte mère.
On note qu’il y a un sens pour insérer ces entretoises, l’orifice le plus large est positionné vers le PCB.
Pour le Socket AM3 (+), nous intercalons ces rondelles en plastique afin de relever la position des entretoises.
Ces 4 longues vis finalisent l’assemblage des pattes de fixation sur la carte mère en se logeant dans les points de fixation de la backplate du Socket AMD laissée en place.
Les spécifications :
|
Ventirad Shadow Rock Slim 2
|
| Dimensions (H x L x P) |
161 x 137 x 52 mm |
| Profondeur avec ventilateurs |
74 mm |
| Nombre d’ailettes |
53 |
| Poids avec ventilateur |
690 g |
| TDP |
160 W |
| Matériau |
Cuivre (caloducs), Aluminium (base et ailettes) |
| Diamètre des caloducs |
6 mm |
| Compatibilité |
Intel LGA 2011 / 2011-3 / 2066 / 115X (1150-1151-1155-1156) / 1200
AMD AM3 (+), AM4 |
|
Ventilateur 135 mm
|
| Dimensions |
135 x 135 x 22 mm |
| Vitesse de rotation max |
1400 tr/min |
| Niveau sonore (12 V) |
23.7 dB(A) |
| Puissance |
1.32 W |
| Intensité d’entrée |
0.11 A |
|
Câble
|
| Connectique |
4 pins (PWM) |
| Longueur du câble |
220 mm |
| Gainage du câble |
Non (câble plat) |
| Couleur du câble |
Noir |
|
|
| Type de roulement |
Rifle |
|
|
| Garantie |
3 ans |
