Le montage : Socket 115x (1200)
Dans le cadre d’un montage sur Socket Intel 115x (ou 1200 doté du même entraxe), nous utilisons la backplate spécifique.
Comme on peut le constater, chacune des branches est dotée de deux ouvertures carrées qui se chevauchent de moitié.
Nous glissons dans l’orifice le plus interne, l’une des 4 vis spécifiques.
Peu importe la face utilisée de la backplate.
La forme carrée de l’ouverture est reprise par la base des vis de fixation dédiées à la backplate.
On remarque que la vis ne tient pas bien en place en l’état…
Il faut alors glisser le joint torique jusqu’à la gorge. Cela a pour conséquence de bloquer la vis et de ce fait la maintenir en place sur la backplate.
On répète l’opération pour les trois autres vis.
Bequiet! pourrait simplifier encore plus la tâche en nous procurant une backplate déjà montée (comme une certaine marque autrichienne), même si cela se fait au détriment du feu Socket 1366 (orifices externes) qui n’est, d’ailleurs, même plus mentionné dans les caractéristiques du ventirad.

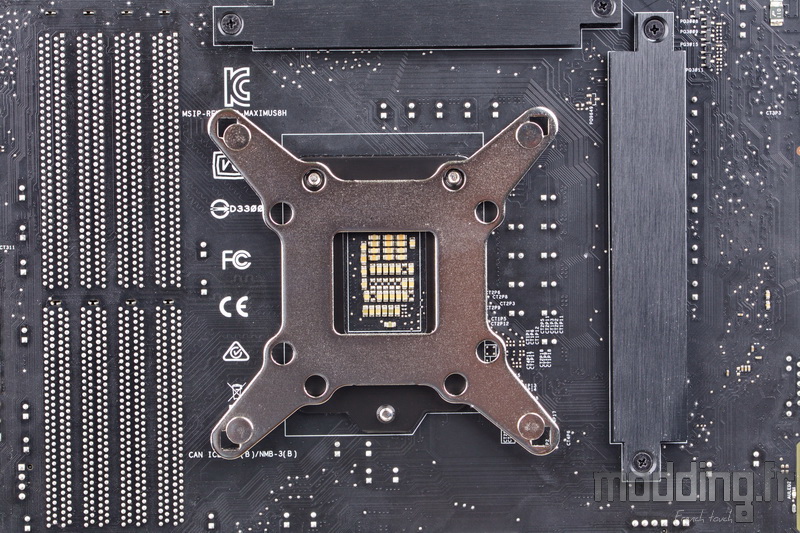

On place ensuite la backplate au dos de la carte mère.
Comme elle comporte plusieurs trous spécifiques aux points de fixation du Socket sur chaque bord, nous n’avons pas à nous soucier de son orientation.
Les joints toriques permettent non seulement d’immobiliser les vis de fixation, mais elles viennent aussi s’intercaler entre le PCB et l’acier de la backplate, rattrapant ainsi l’épaisseur de la plaque propre au Socket tout en protégeant le PCB.
Les vis de la backplate passent au travers du PCB par les trous situés autour du Socket.
On insère les entretoises en orientant l’extrémité dotée d’une rondelle du côté de la carte mère.
On place ensuite les pattes de fixation de façon à faire coïncider le trou le plus interne avec l’orifice de l’entretoise.
On installe ensuite les petites vis avec un tournevis cruciforme.
On conseille de se munir d’un tournevis à embout aimanté.
Nous serrons les vis, terminant ainsi l’assemblage des pattes sur les entretoises.
Afin d’assurer un flux d’air dans le sens horizontal, nous fixons les pattes dans un plan vertical (parallèle aux barrettes mémoires).
En orientant les pattes horizontalement, la fixation du Pure Rock 2 tourne d’un quart de tour ce qui engendre une orientation du flux d’air dans le sens vertical. Cependant, cette orientation n’est pas cohérente avec le profil spécifique du radiateur visant à optimiser la compatibilité avec les barrettes mémoires.
Il faut aussi s’assurer que le déport central des pattes de fixation soit orienté vers nous. Les pointes des extrémités de chacune d’elles sont tournées vers le Socket.
Nous avions vu sur la partie supérieure de la base du radiateur, la présence d’un canal au niveau des ailettes.
Ce canal est dédié à la mise en place de la réglette dont sa face interne dispose de petits appendices rectilignes de différentes largeurs.
En y regardant de plus près, les lignes extrêmes ainsi que la ligne centrale sont un peu plus épaisses.
En regardant aussi de plus près la base , on constate que l’espace entre certaines ailettes est aussi plus large.
Non ? Ça ne saute pas yeux ? Peut-être alors en cliquant sur cette photo.
De ce fait, nous n’avons qu’une seule position où la réglette vient bien prendre sa place au niveau de la base.
Sa face externe doit se trouver à fleur du sommet des petites ailettes.
Le fait d’avoir cette réglette juste posée sur la base du ventirad, et non fixée sur celle-ci, implique un montage du Pure Rock 2 avec la carte mère à plat (il en est donc de même pour le boitier si ladite carte mère reste en place dans le châssis).
On positionne délicatement la base du Pure Rock 2 sur le processeur de façon à faire coïncider le profil de la réglette avec le déport des pattes de fixation.
Pour rappel, la pâte thermique est déjà en place sur la base du ventirad.
Une fois cet alignement effectué, on peaufine le centrage de façon à faire coïncider les orifices de cette réglette avec les trous taraudés positionnés sur le déport de chaque patte de fixation.
C’est à ce moment qu’on se dit qu’il vaut mieux réaliser le montage avec la carte mère à l’horizontale.
Il ne reste plus qu’à installer les deux vis adéquates et à les visser à fond, en alternant sur chacune d’elles tour par tour afin de garder la base du radiateur bien parallèle au processeur.
Ces différentes étapes de serrage nécessitent l’utilisation d’un tournevis cruciforme.
Le radiateur est installé sur notre 7700k, on ne manque pas de constater qu’il se positionne à bonne distance des barrettes mémoires.
Et ce n’est pas l’installation du ventilateur qui va changer la donne.
Cet aspect est lié à la position asymétrique des ailettes par rapport à la base du radiateur qui dégage ainsi de l’espace du côté des ports mémoires.
Pour les cartes mères dotées d’un Socket 20xx, la faible épaisseur du radiateur fait que les ports mémoires présents sur le côté opposé du Socket ne seront pas gênés, à moins de passer le Pure Rock 2 en mode Push/Pull.
Auquel cas, le second ventilateur ne manquera pas de surplomber les deux premiers slots. A nous d’ajuster la hauteur dudit ventilateur en conséquence.
Tel que le Pure Rock 2 est livré, la compatibilité avec les barrettes mémoires demeure totale.
Reste maintenant à apprécier le design de notre Pure Rock 2.
Ou peut-être juste sa couleur.
Alors, quel modèle allons-nous choisir ?
