Les caractéristiques :
Le Pure Rock 2 est une amélioration du Pure Rock, cependant nous allons voir qu’il n’y a pas visuellement de gros changements, mise à part la présence d’une version noire du ventirad.
Du côté du packaging, nous restons fidèles au design dicté par la marque.
On retrouve donc le fond noir associé à une étroite bande grise située sur le bord gauche de la face principale. Celle-ci identifie le niveau de gamme auquel appartient le produit, “Essential” étant l’entrée de gamme chez Bequiet!.
La photo du Pure Rock 2, pris de 3/4 face, permet d’apprécier la profondeur du radiateur ainsi que la présence d’un Pure Wings 2. Ce n’est d’ailleurs pas sous cet angle que l’on devine les modifications apportées par rapport au Pure Rock.
Juste en dessous, nous avons le nom du modèle accompagné de quelques mots mettant en avant les deux principales caractéristiques du ventirad : silence et refroidissement.
Au dos de la boite, nous avons deux autres photos illustrant ces deux caractéristiques.
A droite, rien de réellement nouveau, car le ventilateur Pure Wings 2 était déjà présent sur le modèle d’origine.
A gauche, c’est “La” nouveauté du Pure Rock 2 qui reprend le concept “Direct Touch” vu sur le Shadow Rock 3. Les différents caloducs sont de ce fait en contact direct avec l’IHS du processeur.
L’un des côtés de la boite affiche le tableau des spécifications ainsi que le TDP de ce nouveau ventirad.
A l’ouverture, on constate que le radiateur est protégé par des intercalaires cartonnés.
Il est ainsi isolé de son ventilateur et du bundle.
Nous avons le manuel d’utilisation qui s’accompagne d’un feuillet nous renseignant sur la mise au rebut d’anciens équipements électroniques.
La notice d’utilisation n’est traduite qu’en allemand et en anglais.
Les schémas demeurent cependant très explicites et l’on peut se passer du bla-bla pour comprendre les différentes étapes de montage.
On peut aussi se rendre sur le site Bequiet! pour télécharger la notice en français.
Le bundle est soigneusement rangé dans une petite boite en carton.
Deux jeux de 2 attaches métalliques sont présents afin de fixer la ventilation du Pure Rock 2.
Cela traduit la possibilité de passer le ventirad en mode Push/Pull.
On constate que la marque a quelque peu modifié le profil de ses attaches afin de faciliter leur mise en place par rapport à sa série Dark Rock.
Le système de fixation reste identique à celui que nous avons vu sur le Dark Rock Slim et initié sur le Pure Rock.
Nous allons donc retrouver les mêmes accessoires. Ces derniers revêtent leur habit chromé pour notre version “classique” du Pure Rock 2 et leur habit noir pour la version “black”.
Nous avons deux vis dotées d’une rondelle en plastique.
Elles permettent de fixer le ventirad au niveau de sa barre de fixation, lorsque nous l’aurons installé sur la carte mère.
Voici la barre en question qui est une réglette en aluminium relativement épaisse. Elle va prendre place au niveau de la base du ventirad.
Sa face interne présente quelques excroissances qui lui permettent de prendre place au niveau de la base du radiateur.
Nous verrons tout cela plus en détail dans la rubrique “Montage”.
Le Pure Rock 2 est compatible aux Sockets AMD (Am3 (+) et AM4) et Intel (mis à part le Socket 775).
Nous avons un sachet spécifique pour chacune de ces marques.
Pour les Sockets Intel 115x et 1200 (et même 1366), nous disposons d’une backplate en acier.

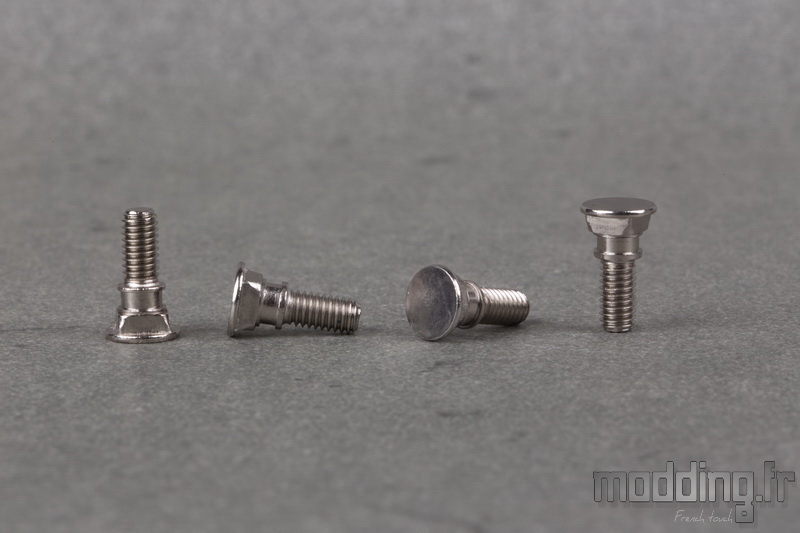

4 vis viennent se placer sur cette backplate.
Elles sont dotées d’une empreinte carrée pour se positionner au niveau des ouvertures de même forme, placées aux extrémités de ladite backplate.
Elles disposent aussi d’une gorge dans laquelle prennent place ces joints toriques.
Ces derniers assurent ainsi la fixation des vis sur la backplate, mais aussi s’intercalent entre l’acier de celle-ci et le PCB de la carte mère.
Nous avons les 4 entretoises spécifiques à ce type de Socket.
On remarque la présence d’une rondelle collée à l’une des extrémités pour garantir le contact avec le PCB de la carte mère.
L’autre extrémité dispose d’une empreinte cruciforme afin d’affiner le serrage si jamais les dissipateurs de la carte mère empêchent nos gros doigts d’atteindre correctement ces entretoises.
Les pattes de fixation spécifiques aux Sockets Intel.
Les trous les plus externes sont dédiés aux Sockets : 2011 (-3) square ILM et 2066 (voire 1366).
Les plus internes sont spécifiques aux Sockets 115x et 1200.
4 petites vis assurent l’assemblage des pattes de fixation sur les entretoises.
Les Sockets 20xx se passent de backplate, les entretoises se vissent directement sur l’armature du Socket.
Le sachet AMD contient les pattes de fixation spécifiques dotées de deux trous à chacune des extrémités. L’entraxe pour Socket AM4 est alors désigné par le nom du Socket frappé à même la structure des platines.
On remarque qu’elles sont plus longues que celles présentes dans le bundle du Dark Rock Pro 4.
Le Socket AMD dispose d’un entraxe différent sur son plan vertical ou horizontal.
Du coup, contrairement au Socket Intel, on ne peut pas installer le radiateur dans le plan que l’on désire et son orientation dépend donc de la taille de ces platines de fixation. Tout en sachant que la marque choisit un sens du flux d’air dans le plan horizontal, généralement le plus utilisé.
Nous allons retirer le dispositif de retenue en plastique lié au Socket AMD.
On installe ces entretoises en plastique sur les boulons de la plaque arrière débordant du PCB de la carte mère.
On note qu’il y a un sens pour insérer ces entretoises, l’orifice le plus large est positionné vers le PCB.
Pour le Socket AM3 (+), nous intercalons ces rondelles en plastique.
Ces 4 vis finalisent l’assemblage des pattes de fixation sur la carte mère.
Les spécifications :
|
Pure Rock 2
|
| Dimensions (H x L x P) |
155 x 121 x 88 mm |
| Dimensions radiateur (H x L x P) |
155 x 121 x 62 mm |
| Poids avec ventilateur |
588 g |
| Matériau |
Cuivre / Aluminium |
| Nombre d’ailettes |
55 |
| Nombre de caloducs |
4 (6 mm diametre) |
| Compatibilité |
Intel LGA2011(3)/2066/1200/115x
AMD square ILM AM3(+)/AM4 |
|
Ventilateur
|
| Dimensions |
120 x 120 x 25 mm |
| Vitesse de rotation max |
1500 tr/min |
| Niveau sonore max |
26.8 dBA |
| Débit d’air max |
51.4 CFM (87 m3/h) |
| Pression statique max |
1.25 mm H2O |
| Ampérage / Puissance |
0.12 A / 1.44 W |
|
Câble
|
| Connectique |
4 pins (PWM) |
| Longueur du câble |
220 mm |
| Gainage du câble |
Non |
| Couleur du câble |
Noir |
|
|
| Type de roulement |
Rifle |
| Durée de vie |
80 000 h |
| TDP |
150 W |
|
|
| Garantie |
3 ans |
