[TEST] Ventirad bequiet! Dark Rock Elite

Le montage : socket 1700

Dans le cadre d’un montage sur socket Intel 1700, nous utilisons la backplate spécifique.

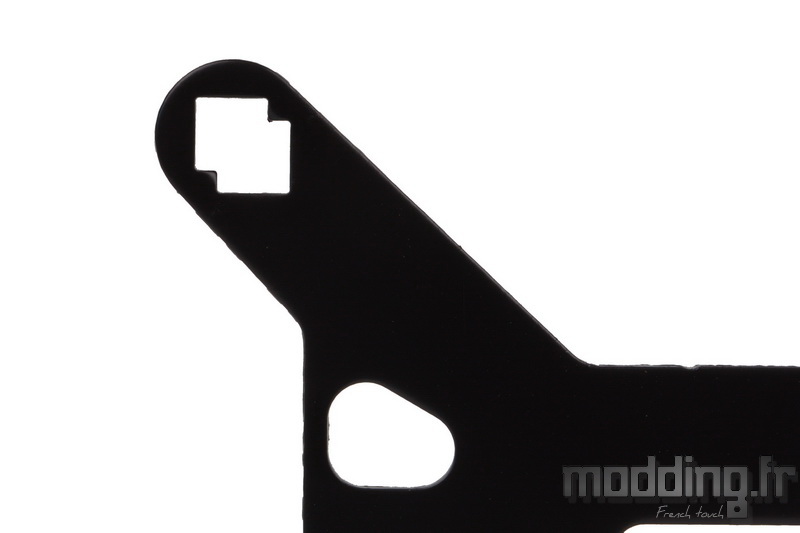

Comme on peut le constater, chacune des branches est dotée de deux ouvertures carrées qui se chevauchent de moitié.

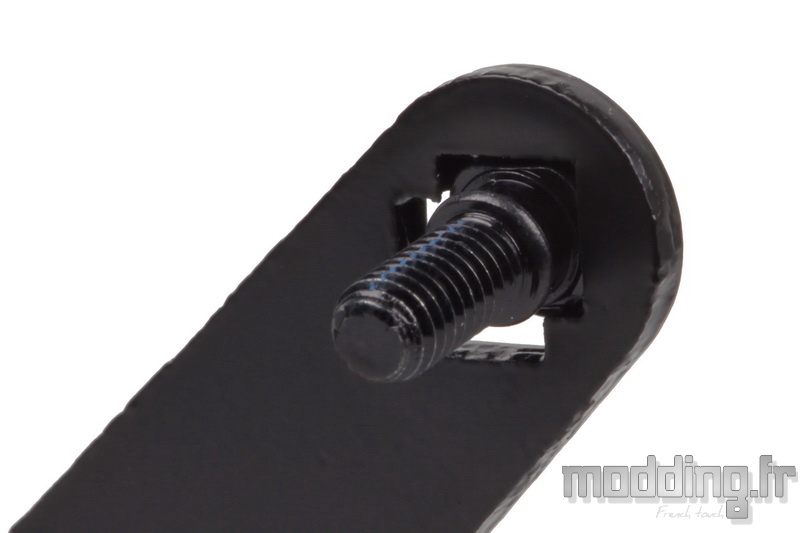

Nous glissons dans l’orifice le plus externe, l’une des 4 vis spécifiques.
Peu importe la face utilisée de la backplate.

La forme carrée de l’ouverture est reprise par la base des vis de fixation dédiées à la backplate.
On remarque que la vis ne tient pas bien en place en l’état…

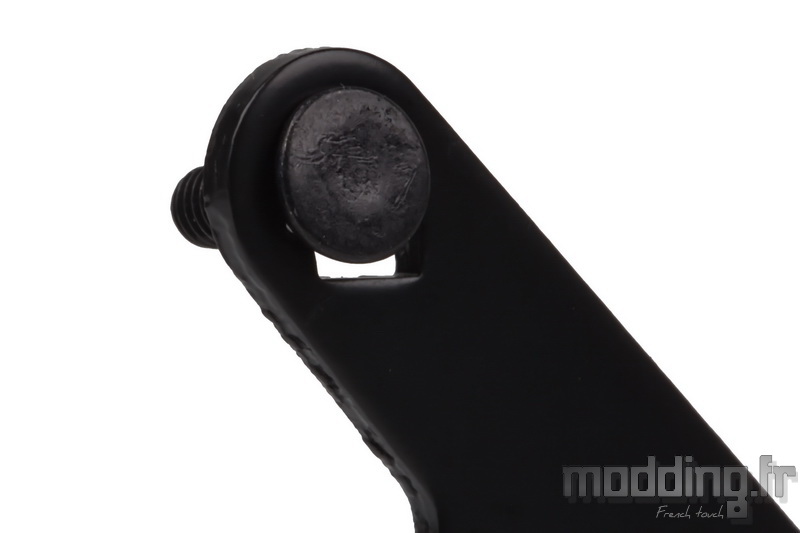

Il faut alors glisser le joint torique jusqu’à la gorge. Cela a pour conséquence de bloquer la vis et de ce fait la maintenir en place sur la backplate.

On répète l’opération pour les trois autres vis.

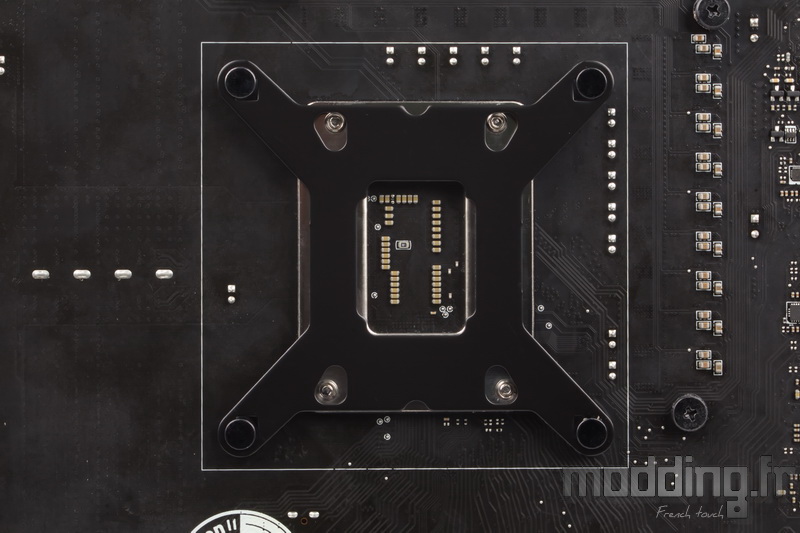

On place ensuite la backplate au dos de la carte mère.

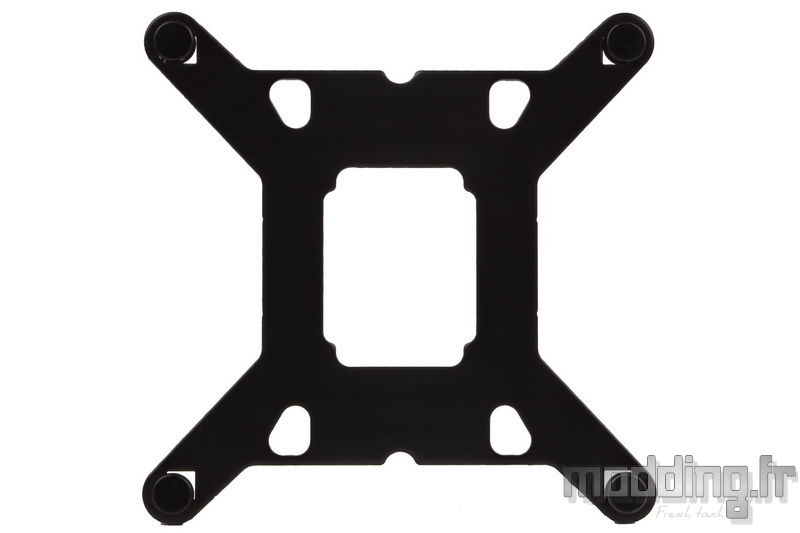

be quiet! a légèrement modifié l’apparence de cette backplate en réduisant le nombre d’orifices sur la partie centrale de la structure.
On prête alors attention à l’orientation de cette backplate de manière à ce que ces orifices correspondent aux points de fixation du socket.

Les joints toriques permettent non seulement d’immobiliser les vis de fixation, mais elles viennent aussi s’intercaler entre le PCB et l’acier de la backplate, rattrapant ainsi l’épaisseur de la plaque propre au socket tout en protégeant le PCB.

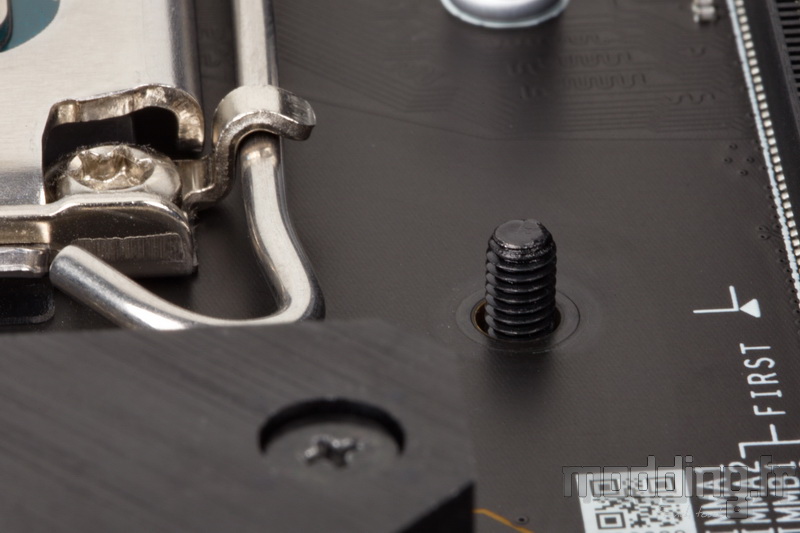

La partie filetée des vis passe au travers du PCB par les trous situés autour du socket.

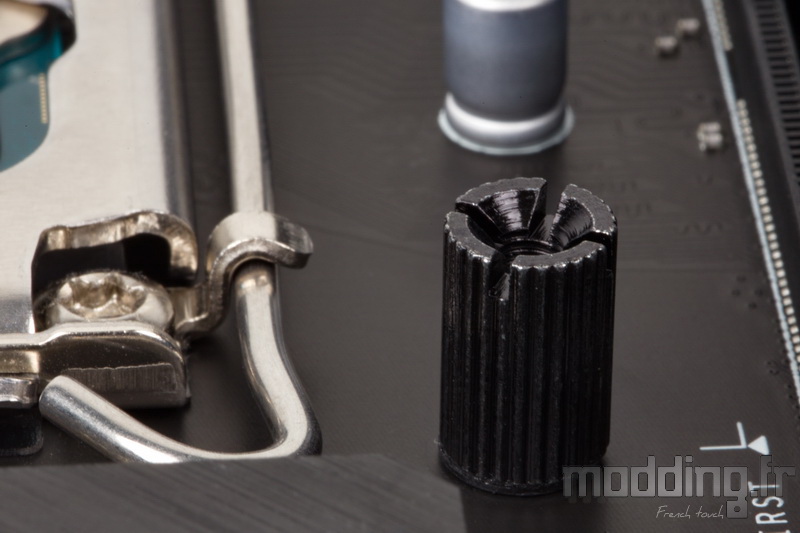

On insère les entretoises en orientant l’extrémité dotée d’une rondelle du côté de la carte mère.

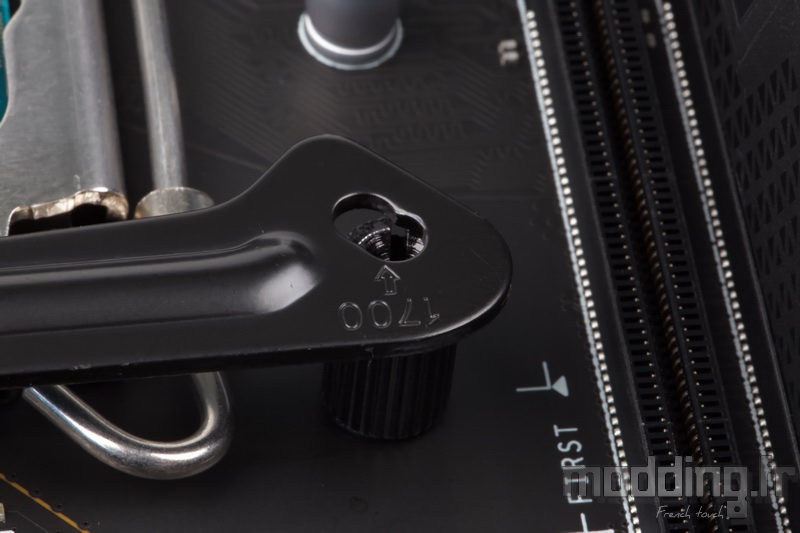

On place ensuite les platines de fixation de façon à faire coïncider le trou le plus externe avec l’orifice taraudé de l’entretoise.

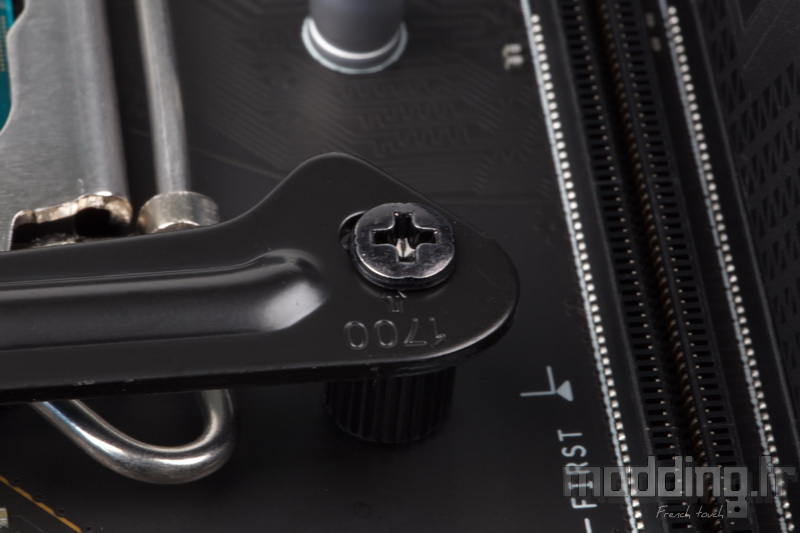

On installe ensuite les petites vis avec le tournevis cruciforme.
Nous serrons les vis, terminant ainsi l’assemblage des platines sur les entretoises.

Afin d’assurer un flux d’air d’avant en arrière du boitier PC, nous fixons les supports de montage dans un plan horizontal (perpendiculaire aux barrettes mémoires).
Il faut aussi s’assurer que le déport central de ces platines soit orienté vers nous. Les pointes des extrémités de chacune d’elles sont tournées vers le socket.

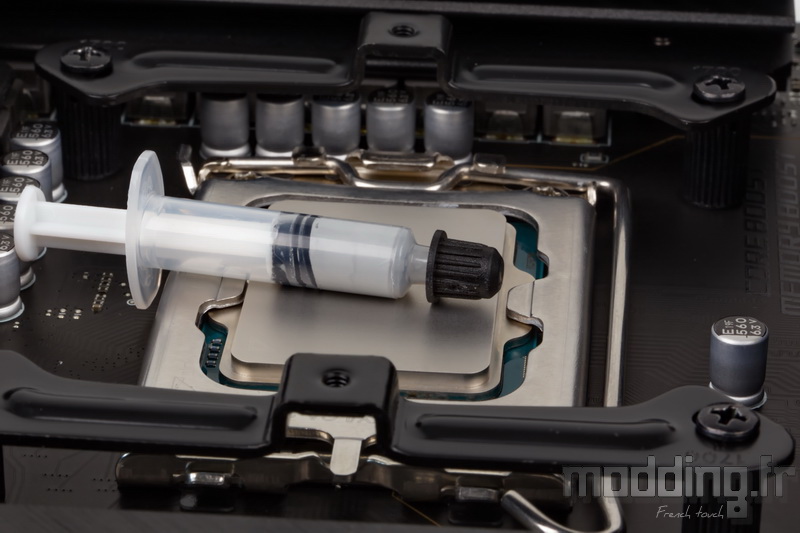

On utilise la seringue de pâte thermique.
On vous laisse le choix de la méthode : grain de riz (ou tout autre forme) qui se fait éclater par la pression du radiateur ou étalement au préalable de la pâte sur le CPU.

Avant toute chose, on n’oublie pas de retirer le film qui protège la base du radiateur.
Afin d’installer le Dark Rock Elite sur le processeur et procéder à sa fixation, nous devons retirer le ventilateur central et pour plus de commodités, nous retirons aussi le ventilateur externe pour ne pas être gênés par les barrettes mémoires.
Du coup, on se retrouve avec le radiateur quasiment nu.

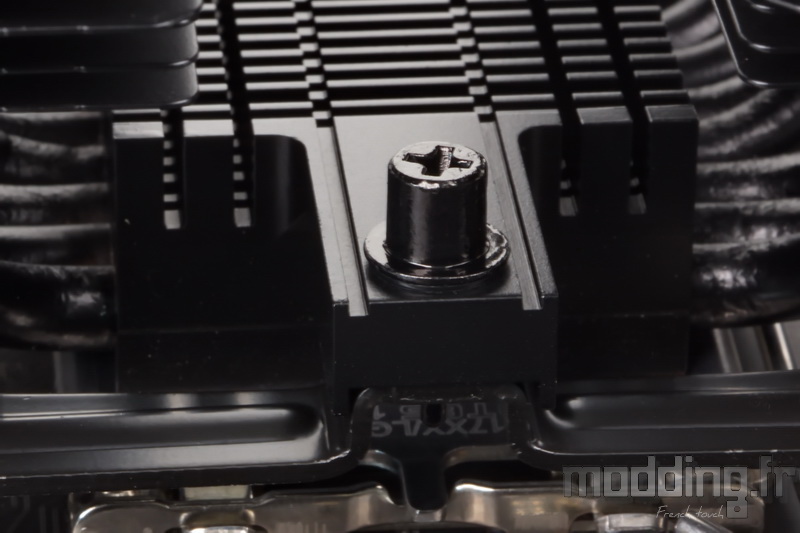

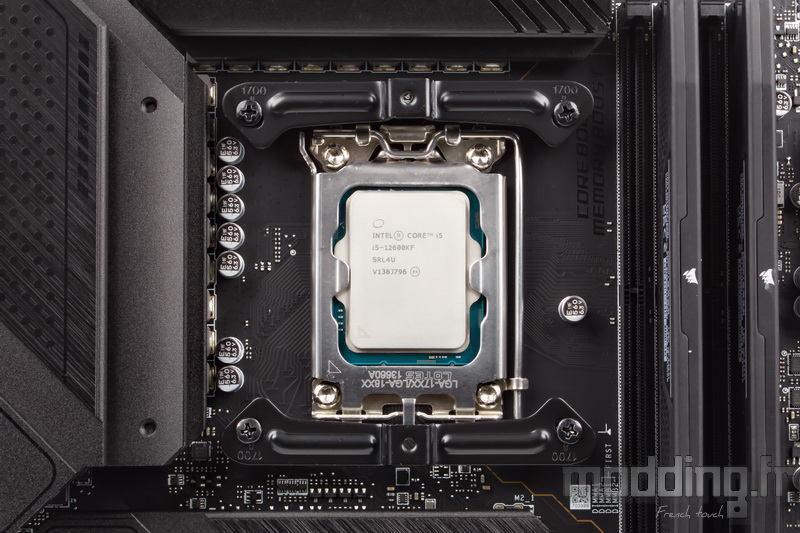

On positionne sa base de manière à ce que les deux vis se placent au niveau des points de fixation des platines installées sur leurs entretoises.
Tout en maintenant la base, on utilise le long tournevis fourni par be quiet! et nous commençons à visser.

Le serrage se fait alternativement, tour à tour, pour que la base reste bien parallèle au CPU.
On serre jusqu’à la butée.

La face avant du radiateur vient se positionner au-dessus des deux premiers ports mémoire de la carte mère.

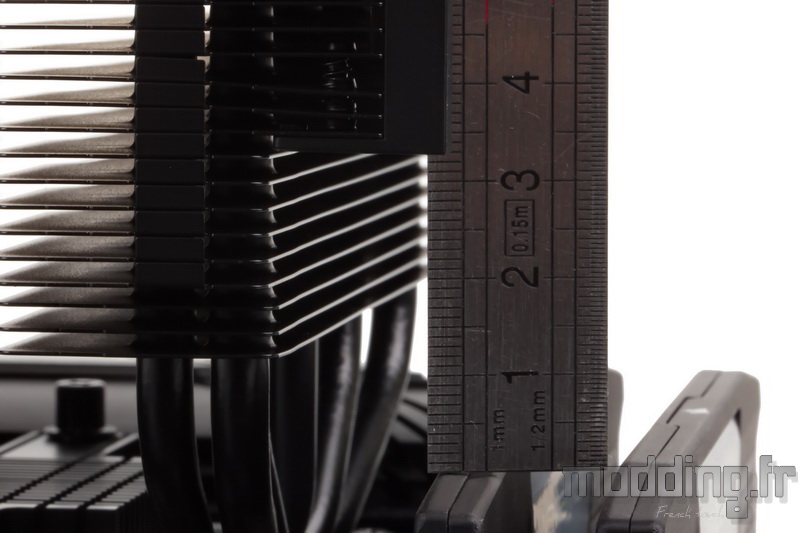

La réduction de profondeur sur les 9 ailettes inférieures permet d’avoir une clairance confortable de 63 mm, ce qui devrait convenir à toutes les barrettes mémoires du marché.

L’enjoliveur finit d’habiller le carénage du Dark Rock Elite.

Grace à sa fixation magnétique, il est fort aisé de le retirer pour accéder au commutateur afin de sélectionner l’un des deux modes de ventilation :

“Q” : Quiet, limitation de la vitesse de rotation maximale des deux ventilateurs à 1500 tr/min.
“P” : Performance, aucune limitation, la vitesse de rotation maximale est de 2000 tr/min.

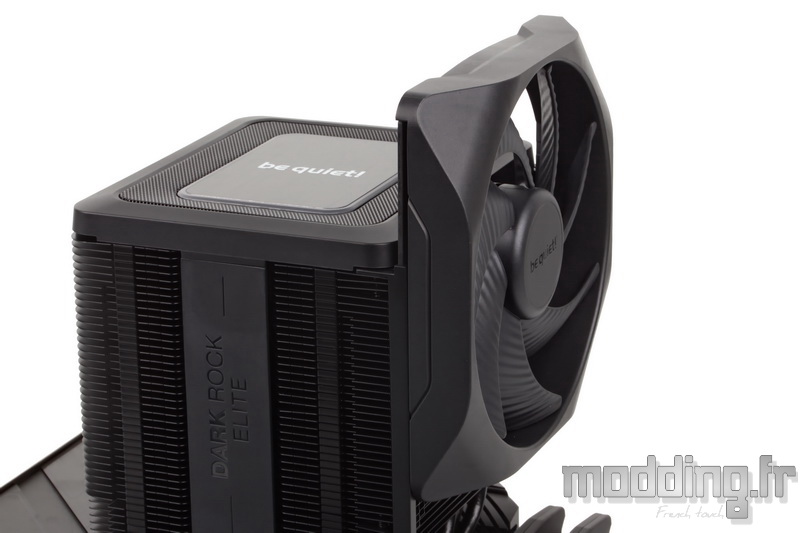

Pour rappel, il n’y a qu’une manière d’installer le ventilateur externe.
En effet, on ne peut pas se tromper dans le sens d’insertion du cadre sur les rails du radiateur, car les glissières sont obstruées à l’une de leurs extrémités par la structure dudit cadre.

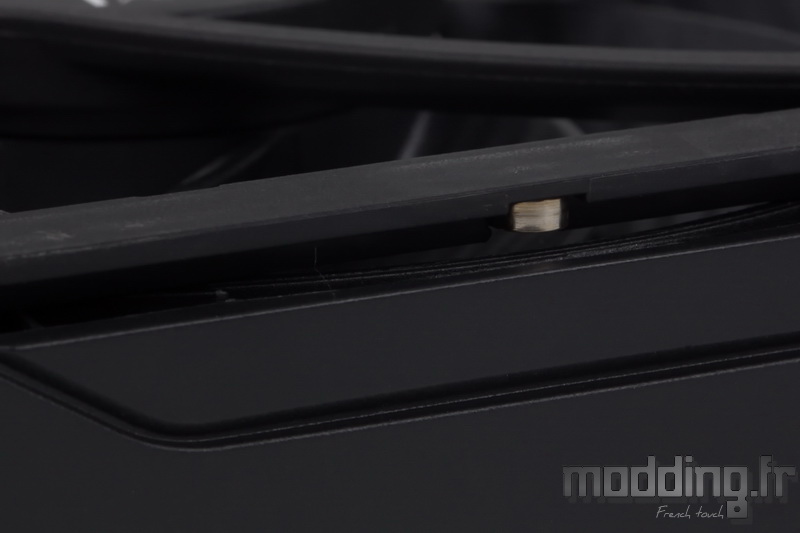

On fait tranquillement glisser le ventilateur sur les rails jusqu’à ce que la lame-ressort (en métal) bute contre la première encoche.

A ce moment, on appuie un peu plus fermement sur le bord supérieur du cadre afin que la lame-ressort franchisse les différentes encoches, et ce jusqu’à ce que le ventilateur se positionne contre les barrettes mémoires.
On note que notre kit mémoire dispose d’une hauteur permettant de positionner le ventilateur au plus bas…

Ainsi, son cadre ne dépasse pas du carénage du Dark Rock Elite.
Pour rappel, be quiet! communique une clairance minimale de 32 mm, toutefois, nous avons une petite marge de manœuvre car nos barrettes mémoires mesurent 35 mm de hauteur.

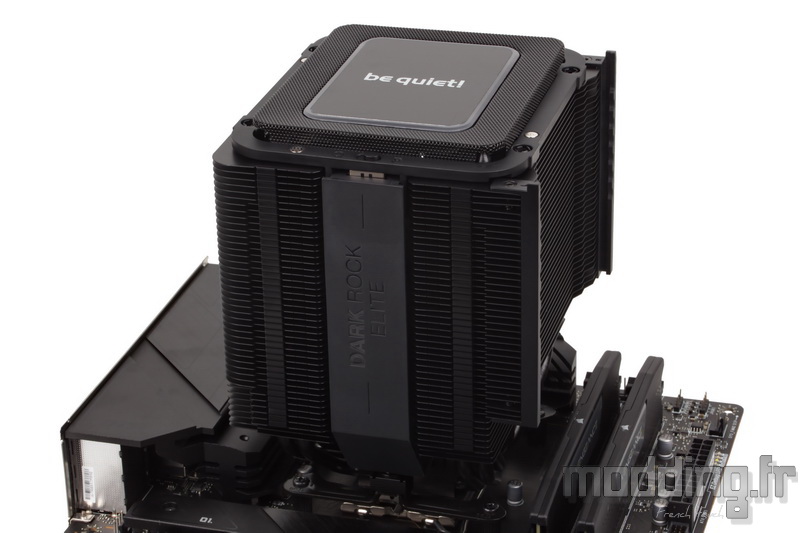

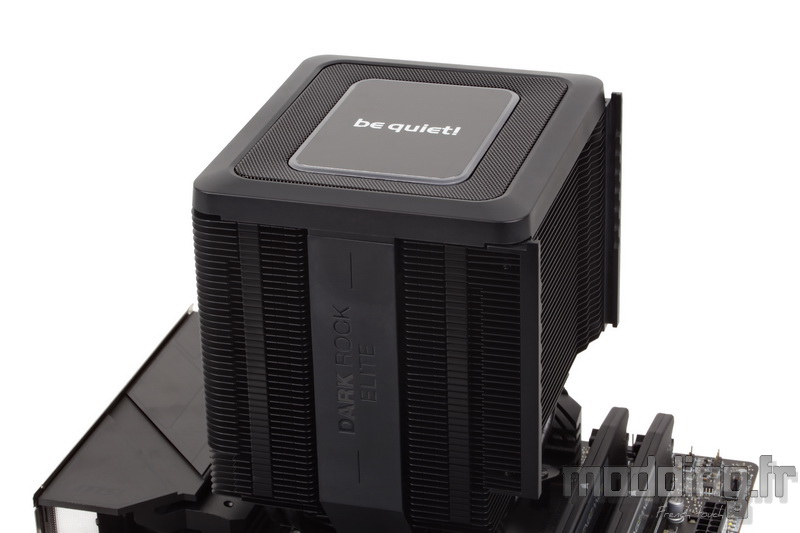

Force est de constater que le Dark Rock Elite vient recouvrir l’ensemble des ports mémoires de la carte mère.
De ce fait, il est totalement inutile d’opter pour des barrettes disposant d’un éclairage.
En fonction de la hauteur de ces barrettes, on ajuste la position du ventilateur externe ce qui implique que le cadre vient se placer plus haut que le carénage du Dark Rock Elite augmentant la hauteur totale de ce dernier.

Pour rappel, les rails disposent de 6 encoches.

La clairance varie de 32 mm à 71 mm avec une hauteur totale du ventirad qui passe de 168 mm à 206 mm.
(Modélisation issue du site be quiet!).

Ces mesures ne concernent que le Dark Rock Elite.
En effet, il en est autrement pour le Dark Rock Pro 5 car son ventilateur externe dispose d’un diamètre de 120 mm.
Au passage, on note que la clairance spécifique du radiateur est de 65 mm et non 63 mm en l’absence des rails.
Avec le ventilateur en 120 mm installé de manière à avoir le bord supérieur de son cadre au ras du carénage du Dark Rock Pro 5, la clairance mémoire est de 45 mm.

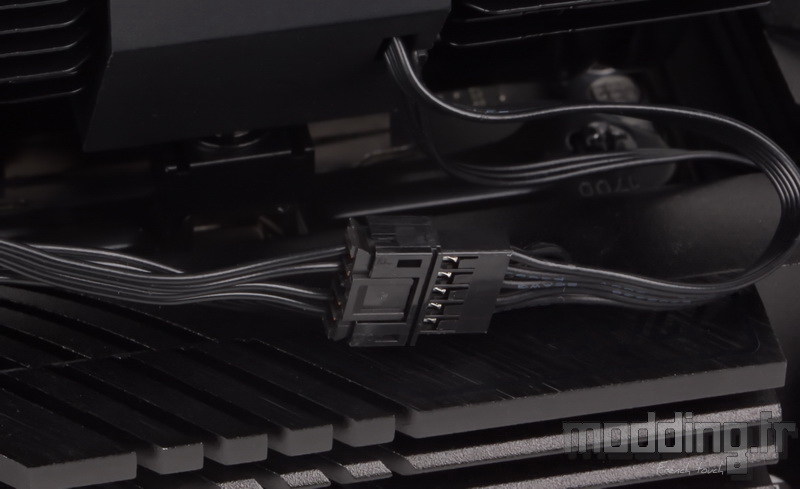

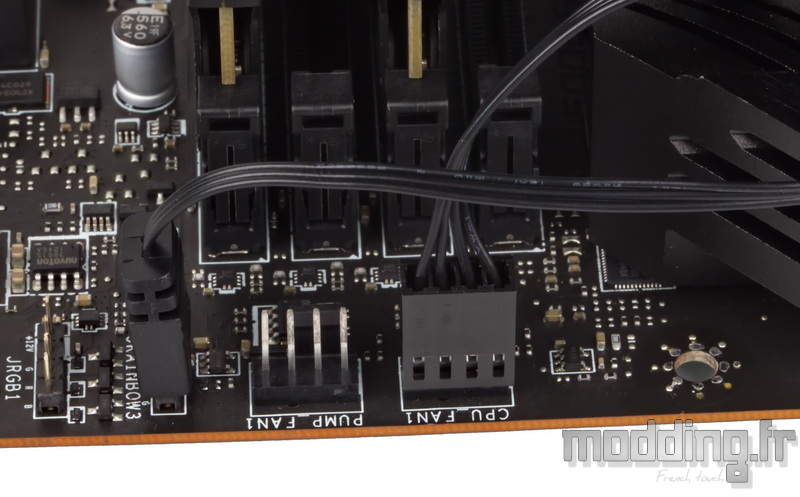

On connecte entre elles les prises 5-pins de chaque ventilateur.

Puis nous branchons la prise 4-pins sur le port CPU_Fan de notre carte mère.
Le Dark Rock Elite disposant d’un éclairage ARGB contrairement au Dark Rock Pro 5, on branche le câble ARGB sur la prise ARGB (5V/D/-/G).

Bien sûr, on peut aussi se passer de brancher ce dernier câble, le Dark Rock Elite demeure tout aussi élégant sans ce dispositif.

Toutefois, l’éclairage ARGB demeure relativement discret d’autant que seul le carénage est illuminé, le ventilateur externe exempt d’une quelconque illumination se fond dans la masse surtout avec son cadre spécifique.
