[TEST] Ventirad bequiet! Dark Rock Elite

Le ventilateur :

Alors que le Dark Rock Pro 5 embarque un ventilateur en 135 mm au centre et un ventilateur en 120 mm à l’avant du radiateur, le Dark Rock Elite embarque deux ventilateurs en 135 mm.
Celui du centre est identique aux deux ventirads.
Son cadre est spécifique et comme on peut le voir sur cette photo, il est fixé au carénage qui habille la partie haute du radiateur.

Le bord supérieur du cadre est donc maintenu sur la structure interne du carénage par 4 vis.

Une fois que nous avons retiré ces 4 vis, on peut désolidariser le ventilateur du capot du ventirad.

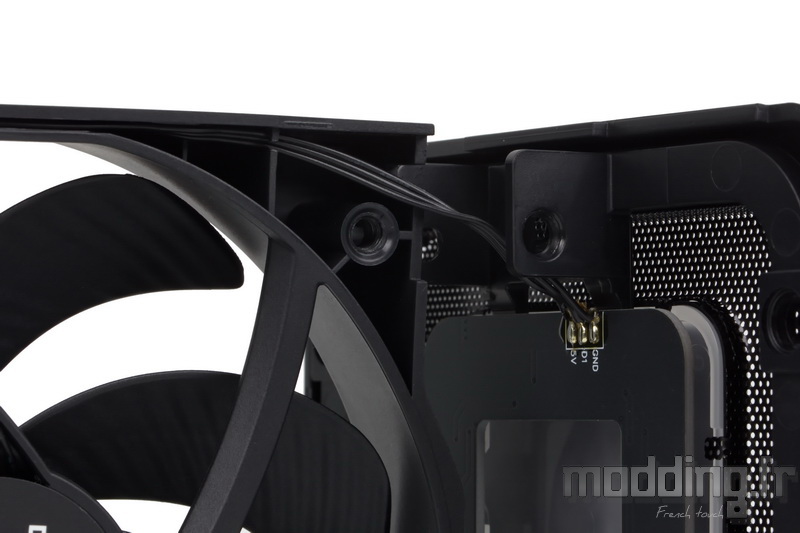

Toutefois, on prête attention au câble d’alimentation des LED ARGB (cela ne concerne que le Dark Rock Elite).
En effet, ce câble vient se faufiler dans le cadre du ventilateur pour ressortir au niveau des fils d’alimentation propres au ventilateur.

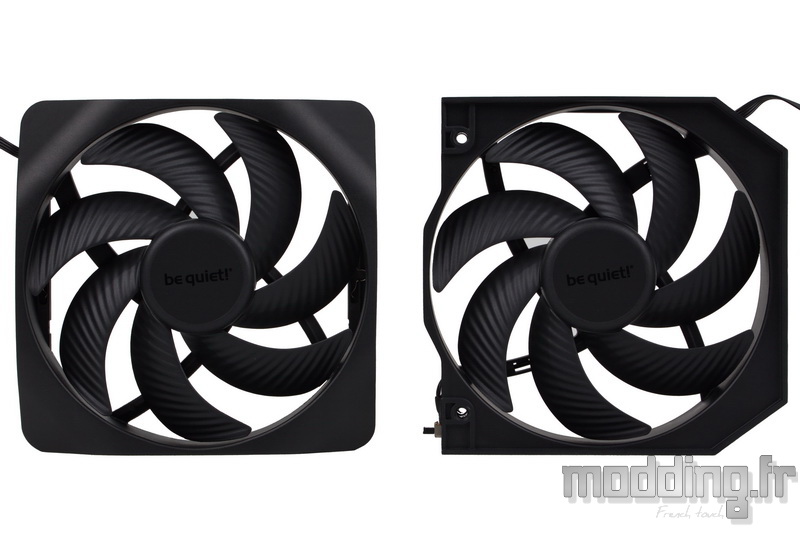

Voici les deux ventilateurs du Dark Rock Elite.
A droite, nous avons le ventilateur qui prend place au centre du radiateur entre les deux tours de ce dernier.
A gauche, nous avons le ventilateur qui se positionne à l’avant du radiateur.
On constate que ce ventilateur dispose aussi d’un cadre spécifique, ce qui n’est pas le cas pour le Dark Rock Pro 5 (reprenant le design du Silent Wings 4).

Le cadre du ventilateur central adopte une forme carrée avec des angles largement biseautés dans sa partie basse et un bord supérieur taillé “à la hache”.

Le logo de la marque et le nom du ventirad sont retranscrits à l’arrière du cadre sur l’étiquette centrale.
Il est aussi mentionné les caractéristiques électriques ainsi que sa vitesse maximale portée à 2000 tr/min.
Les branches de liaison arborent une forme curviligne.

Le cadre se révèle plus épais que celui d’un ventilateur classique : 30 mm.
Une valeur qui correspond à l’espace qui sépare les deux tours du radiateur afin de bien remplir ledit espace.
Un choix aussi bien esthétique que fonctionnel afin de canaliser le flux d’air au sein du radiateur.

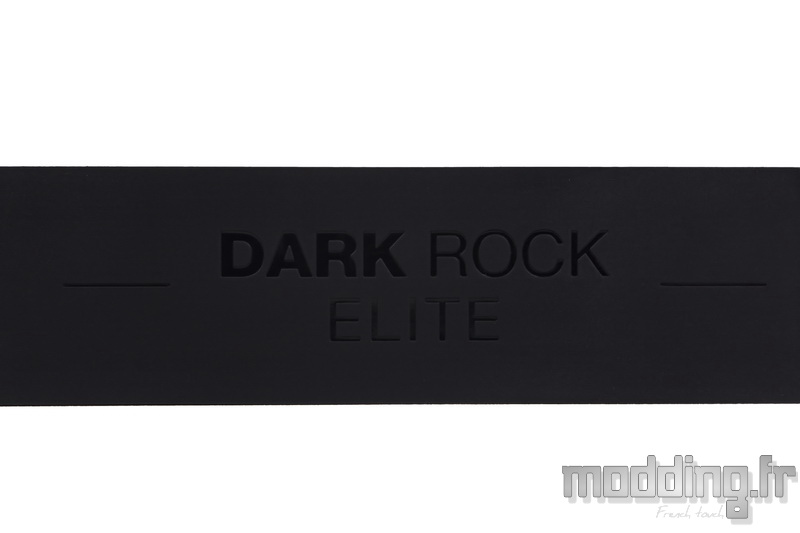

Sur les deux bords du cadre qui demeurent visibles au niveau du ventirad, be quiet! grave le nom du modèle à même la structure en plastique.

Le bord inférieur du cadre présente deux orifices équipés d’un insert en caoutchouc.

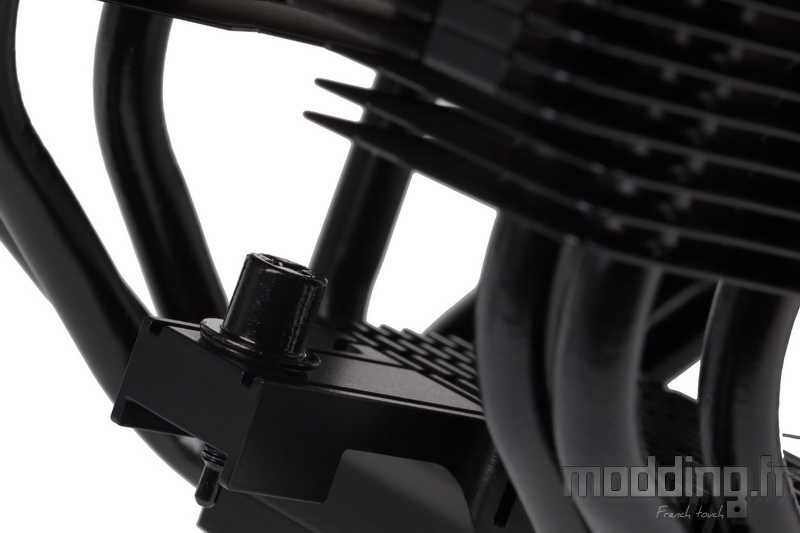

Une fois que nous installons ce ventilateur au centre du radiateur, son bord inférieur vient se positionner juste au-dessus de la partie supérieure de la plaque froide et les orifices vont venir englober les vis de fixation propres au radiateur.
De quoi bien maintenir le ventilateur au sein du ventirad.
Les inserts en caoutchouc ont pour but de limiter la transmission des vibrations que pourrait engendrer le ventilateur.
be quiet! semble avoir bien planché sur ce nouveau ventirad, jusqu’au moindre détail.

Le bord supérieur vient en contact avec l’armature du carénage du Dark Rock Elite.

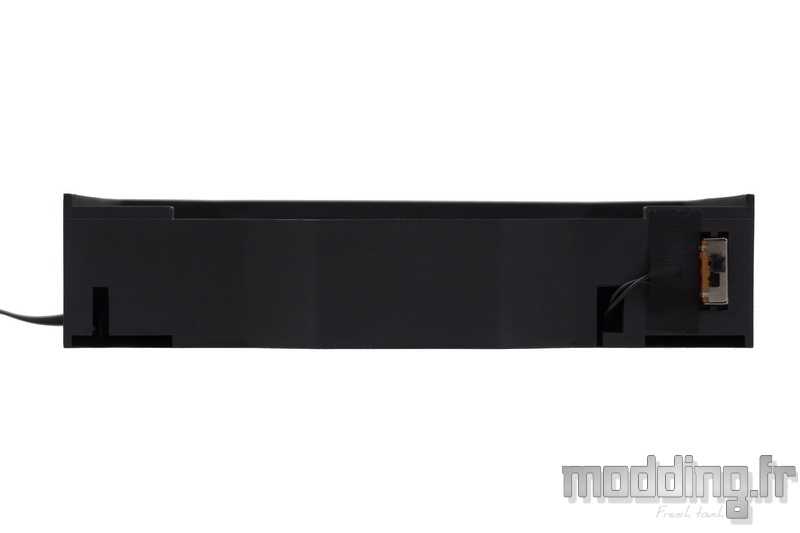

On remarque la présence d’un interrupteur à la manière de celui que l’on trouve sur le Silent Wings Pro 4, si ce n’est qu’il ne propose que deux positions.

Ce curseur va nous permettre de limiter la vitesse maximale de ce ventilateur ainsi que celle du second ventilateur.
En effet, nous verrons que ce dernier est équipé d’une prise propriétaire afin de se connecter sur le câblage du ventilateur central dans le but de profiter des deux modes de fonctionnement que propose ce commutateur.
Non seulement chacun des deux modes joue sur la vitesse maximale, mais ils impactent aussi la courbe PWM comme on peut le voir sur graphique ci-dessous.

Le logo de la marque généralement coloré (blanc et orange) s’habille cette fois-ci de noir.
be quiet! reprend le design de sa gamme de ventilateurs Silent Wings 4 entièrement habillés de noir.

Les 7 pales arborent le design qui caractérise le ventilateur be quiet!
Les stries, qui parcourent toute la surface des pales, contribuent à l’optimisation du flux d’air et la réduction du bruit généré par les turbulences.

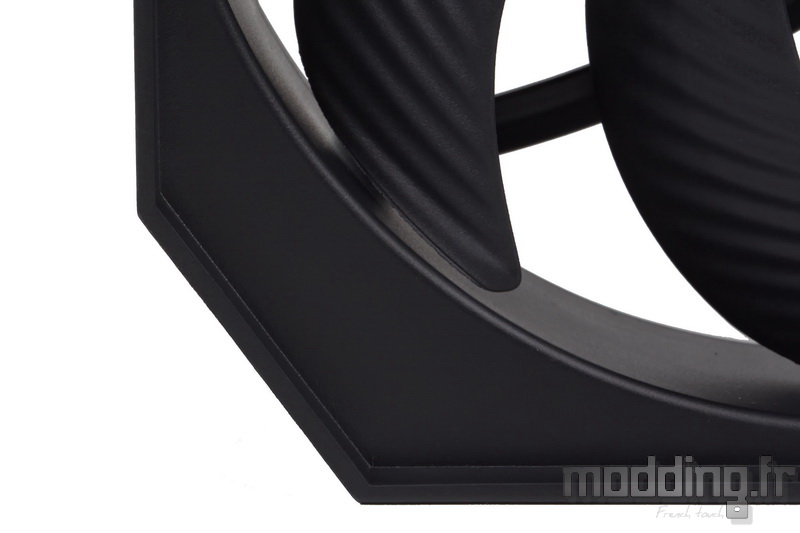

Les deux coins inferieurs du cadre sont largement biseautés afin de s’intégrer parfaitement dans la partie basse du radiateur.

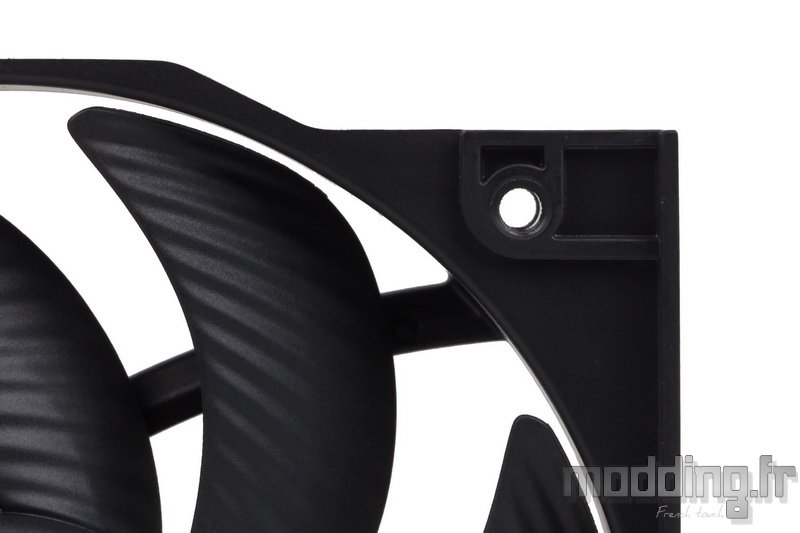

Dans les coins supérieurs, nous retrouvons les points de fixation qui permettent de fixer le ventilateur au capot du Dark Rock Elite.

Le moteur de ces Silent Wings en 135 mm comporte 6 pôles. Cette technologie permet de lisser la transition entre chaque pôle, ce qui engendre une diminution des vibrations et permet un démarrage de la rotation des pales avec une tension plus basse.
Le roulement est de type Fluid Dynamic Bearing.

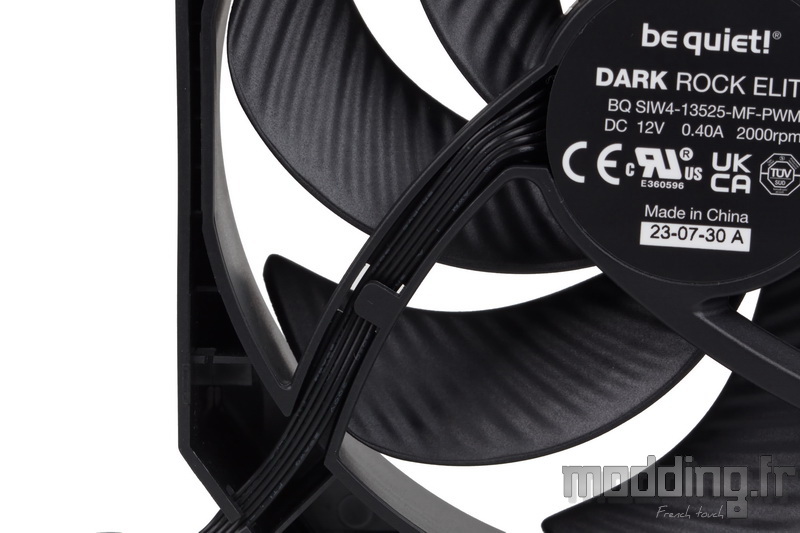

5 fils noirs émergent de la platine électronique pour plonger hors du cadre tout en restant collés les uns aux autres afin de former un câble plat.
Il est rejoint par le câble alimentant les LED ARGB qui se faufile sur le bord du cadre (non visible sur la photo).

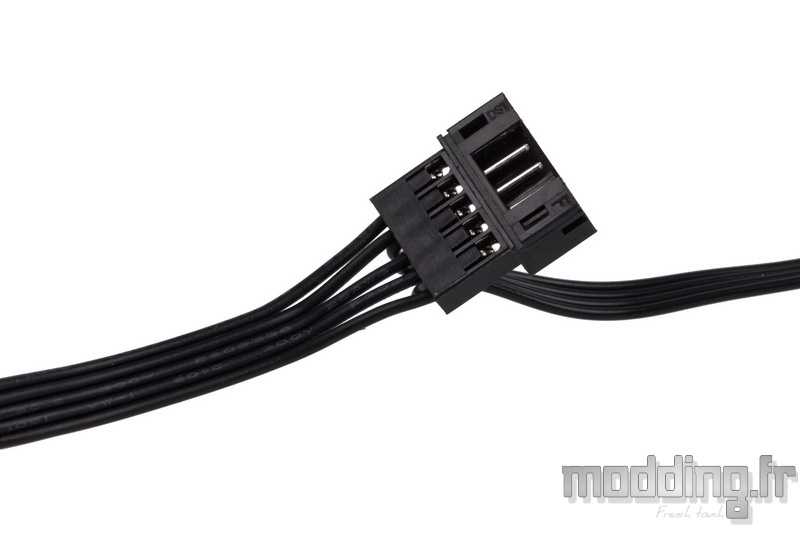

En sortie de cadre, le câble s’étend sur 80 mm avant d’atteindre une première prise 5-pins propriétaire (type mâle).

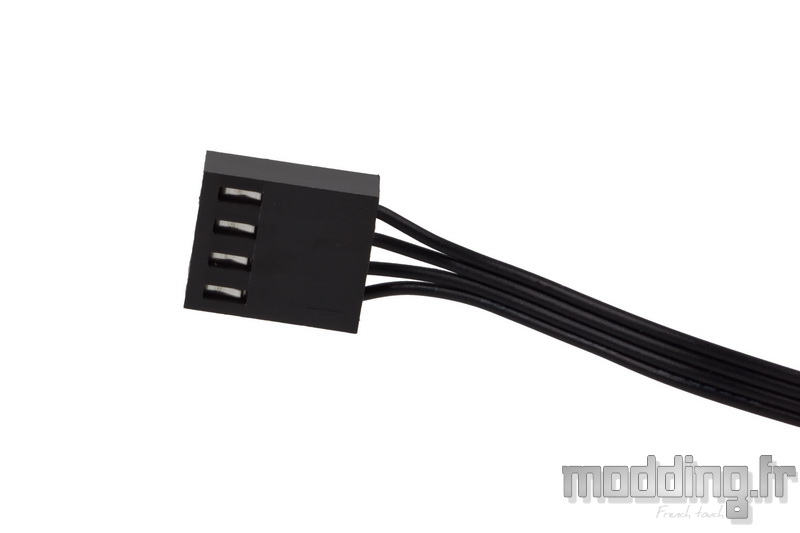

De cette prise sont repiqués 4 fils qui parcourent 120 mm avant d’aboutir sur une prise 4-pins PWM plus classique.

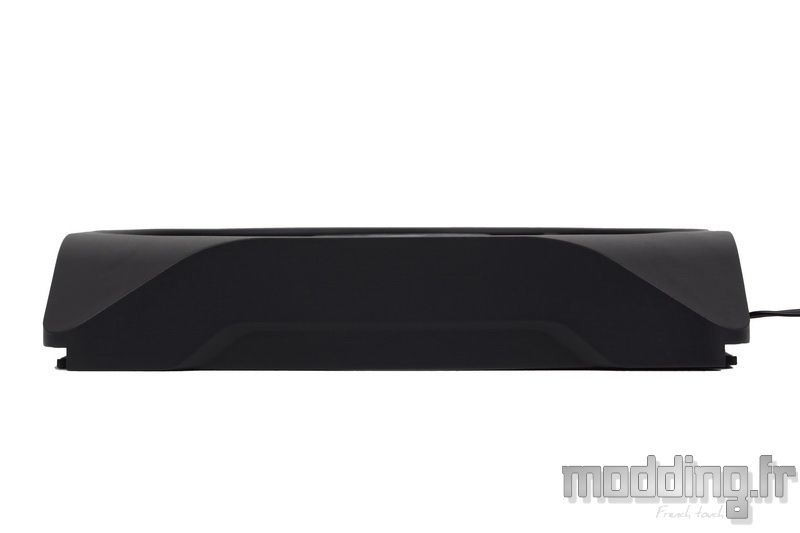

Le ventilateur externe arbore un cadre spécifique dont la face externe présente un design qui lui permet de s’intégrer de manière plus harmonieuse au Dark Rock Elite que le ventilateur externe du Dark Rock Pro 5 (plus classique).

On retrouve au dos, l’étiquette centrale qui regroupe le logo de la marque, le nom du ventirad ainsi que les caractéristiques électriques du ventilateur et sa vitesse maximale de 2000 tr/min.
Hormis la structure du cadre, il s’agit aussi du même ventilateur en 135 mm que le ventilateur central avec ses 7 pales, son moteur à 6 pôles et son roulement FDB (Fluid Dynamic Bearing).
Nous allons donc nous attarder un peu plus sur les caractéristiques du cadre.

Son épaisseur est plus classique avec 25 mm.
Ce que l’on remarque c’est l’aspect des coins de la face externe du cadre qui reviennent en pente douce sur la face interne, un peu comme si nous avions passé le cadre dans un four et que la matière plastique ait eu le temps de se ramollir.

Voici pour le côté esthétique du cadre, mais be quiet! ne s’arrête pas là et trouve une fonction originale afin de fixer le ventilateur sur la face avant du radiateur.
En effet, on peut alors noter la présence de deux renforts plats en plastique qui sont vissés sur la face interne du cadre tout en laissant un léger espace avec la bordure.

Cet espace va servir de glissière afin de positionner le ventilateur sur les rails présents sur le radiateur.
Des rails qui, comme on peut le voir sur cette photo, sont dotés de 6 encoches.

C’est dans l’une de ces encoches que la lame-ressort (métallique), présente au centre de chaque glissière, va se loger.
Cette astuce va nous permettre d’ajuster la hauteur du ventilateur externe du Dark Rock Elite en fonction de la taille des barrettes mémoires présentes sur la carte mère.
6 encoches déterminent donc 6 niveaux d’ajustement et cela d’une manière plus simple et plus rapide que de modifier la position des attaches métalliques par rapport aux ailettes du radiateur comme c’est le cas pour le ventilateur externe du Dark Rock Pro 5.

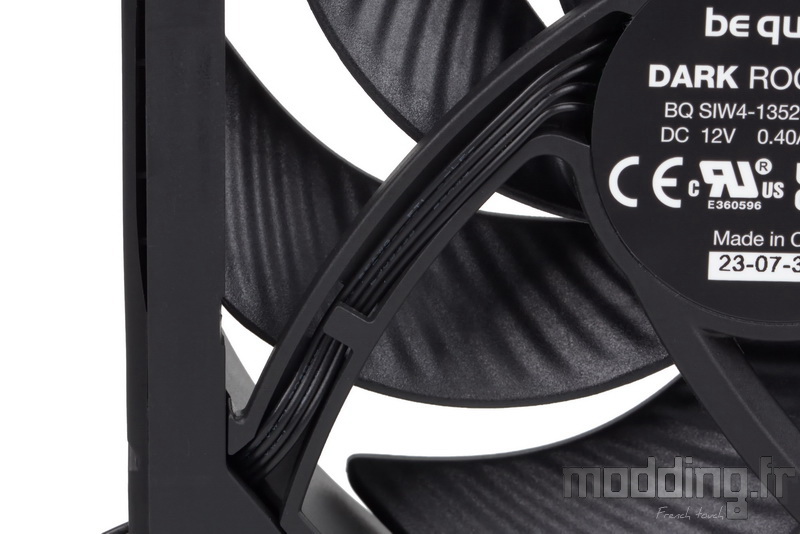

4 fils émergent de la platine électronique pour plonger hors du cadre tout en restant collés les uns aux autres afin de former un câble plat.

Ce câble parcourt 80 mm avant d’aboutir à une prise 5-pins propriétaire (type femelle) que l’on va connecter sur la prise 5-pins mâle du ventilateur central.
Le fil absent est le fil “signal” comme sur l’adaptateur en Y du Dark Rock Pro 4.

Nous connaissons donc la vitesse maximale de chaque ventilateur qui est de 2000 tr/min.
Elle engendre un débit d’air de 80.2 CFM (soit 136.2 m3/h) et une pression statique de 2.41 mm.H2O.
