Les caractéristiques :
Nous retrouvons le nouveau design du packaging avec ce fond qui est dorénavant entièrement noir.
Sur la face principale de la boite, nous avons la photo du ventirad qui émerge de l’ombre avec une vue de 3/4 permettant d’apprécier sa ventilation externe tout en visualisant une partie du radiateur.
En haut et à droite, nous avons le logo de la marque qui apporte sa petite touche de couleur à cet ensemble monochrome.
Le nom du modèle prend place dans la partie basse.
Sur la face opposée, be quiet! rajoute deux autres photos afin d’illustrer ses propos qui mettent en avant les principales caractéristiques du Dark Rock Pro 5.
Comme nous pouvons le remarquer, les traductions se limitent à l’allemand et l’anglais.
Afin d’accéder aux autres traductions, la marque nous affiche un QR Code sur l’un des côtés de la boite.

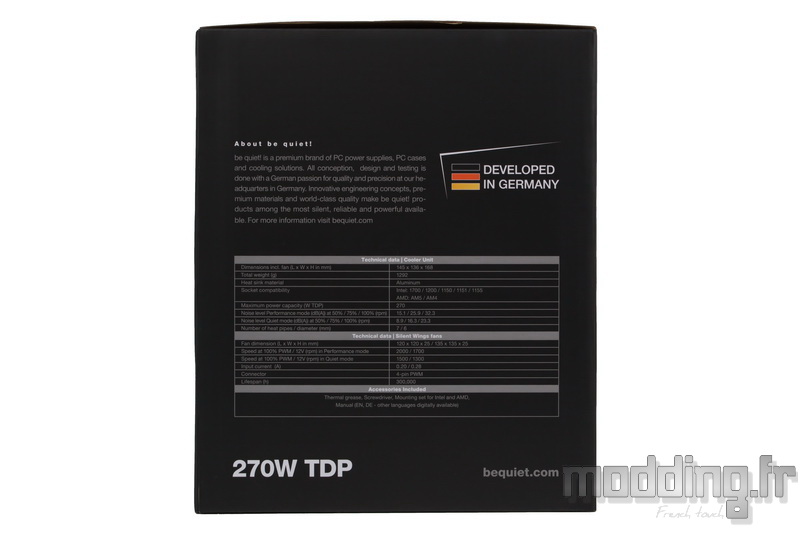

Le tableau des spécifications ainsi que le TDP du Dark Rock Pro 5 sont retranscrits sur le côté opposé.

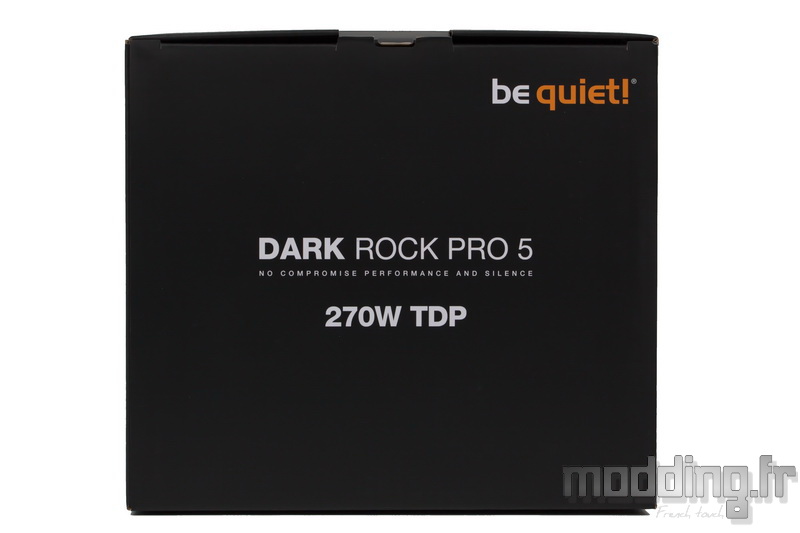

Le rabat reprend le nom du ventirad, le logo de la marque ainsi que le TDP (Thermal Design Power : capacité de dissipation).
Ce dernier est de 270 W contre 280 W pour le Dark Rock Elite.
A l’ouverture, on constate que le ventirad est bien protégé par d’épaisses cales en mousse expansée.

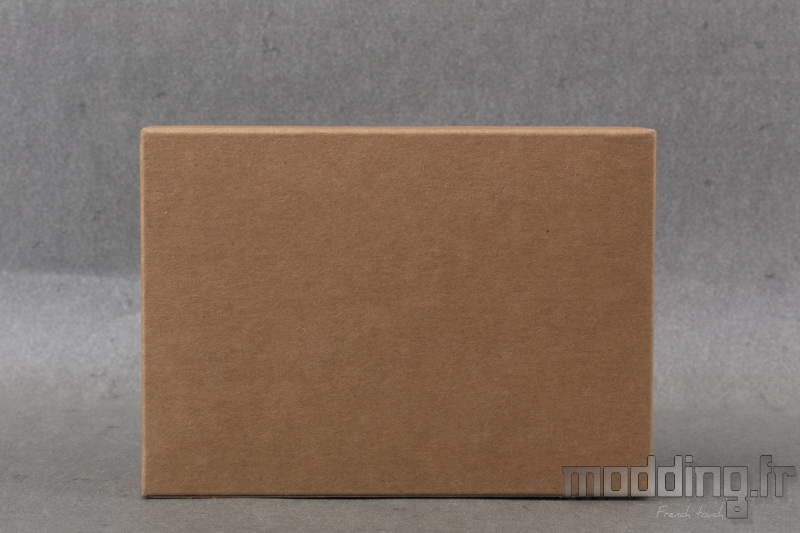

L’ensemble du bundle prend place dans une petite boite en carton.

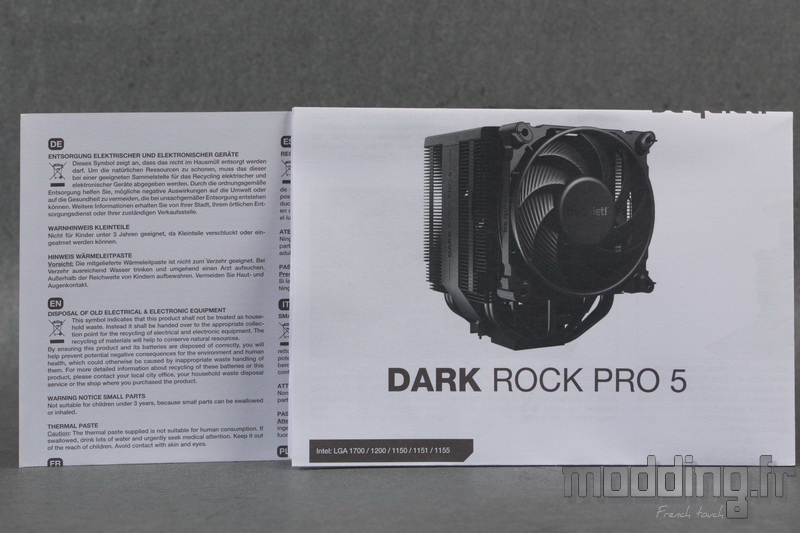

Alors qu’avec le Dark Rock Pro 4, nous avions pas moins de 6 livrets proposant diverses traductions dont le Français, la marque joue sa carte écologique pour la préservation des arbres et ne nous propose plus qu’un seul dépliant.

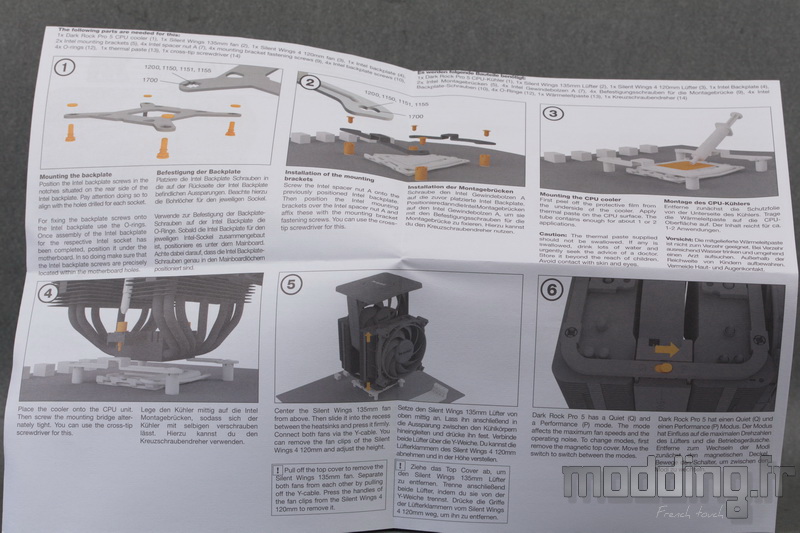

Sur cette notice d’utilisation, le texte est en allemand et en anglais.
Sur la première page, nous trouvons un QR Code donnant accès aux autres traductions de ce manuel.
Toutefois, les schémas demeurent très explicites nous permettant de nous passer du bla-bla afin de comprendre les différentes étapes de montage.

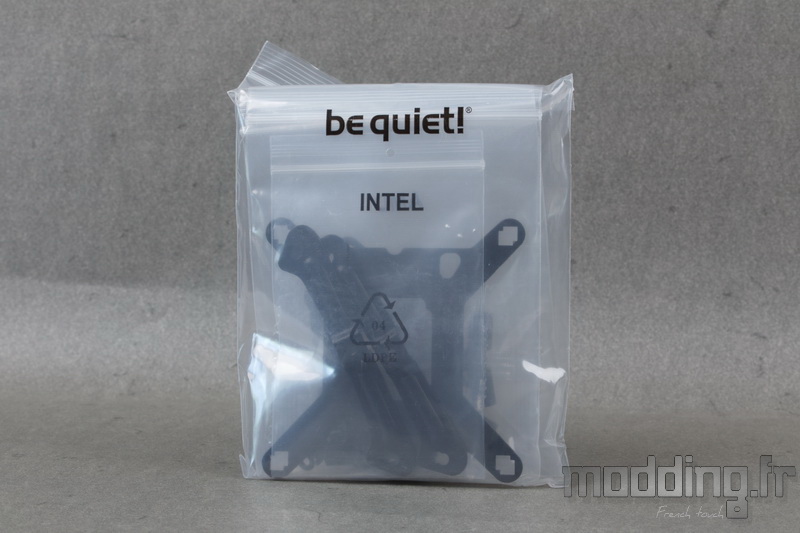

Les différents accessoires nécessaires au montage du Dark Rock Pro 5 sont repartis dans des sachets suivant la marque du socket.
Que ce soit pour ses ventirads ou pour ses AIO, be quiet! propose un système de fixation identique.
Les différentes pièces sont toutes de noir vêtues.

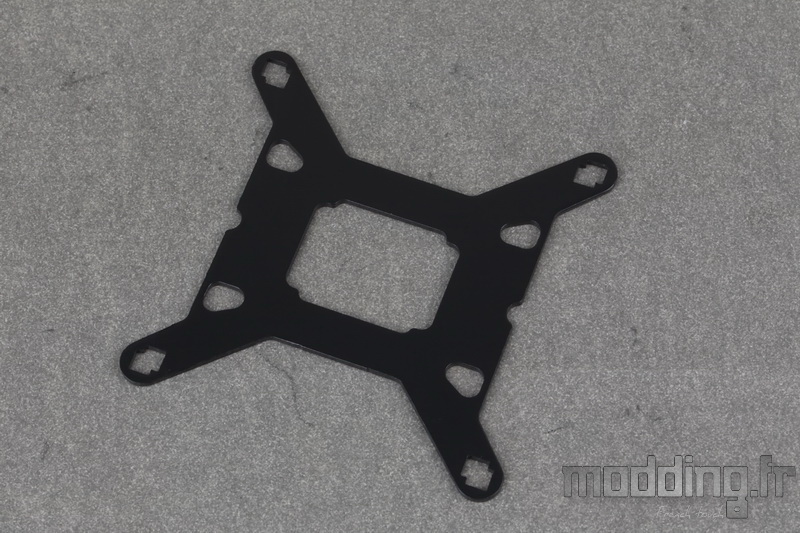

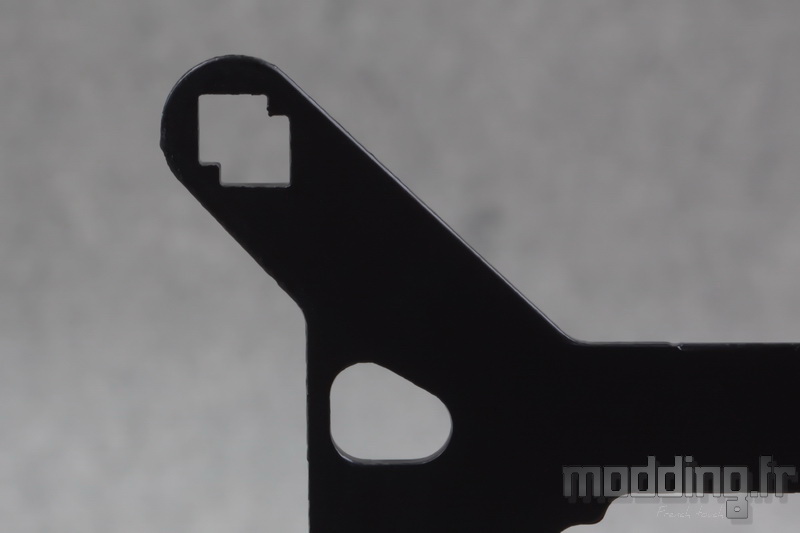

Pour les Sockets Intel 115x, 1200 et 1700, nous disposons d’une backplate en acier.
Comme on peut le constater, chacune des branches est dotée de deux ouvertures carrées qui se chevauchent (quasiment) de moitié.
L’orifice externe est spécifique à l’entraxe du socket 1700 tandis que l’orifice interne est réservé aux sockets 115x et 1200.

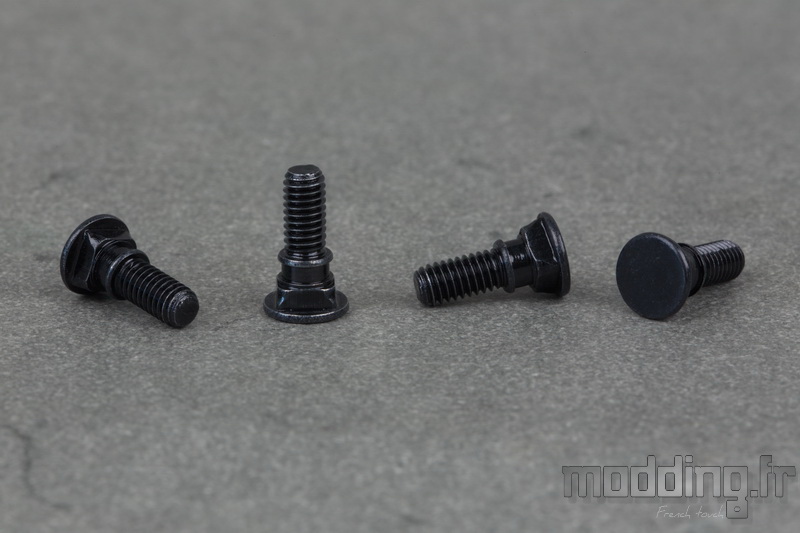

4 vis viennent se placer sur cette backplate.
Elles sont dotées d’une empreinte carrée pour se positionner au niveau de ces ouvertures adoptant la même forme.

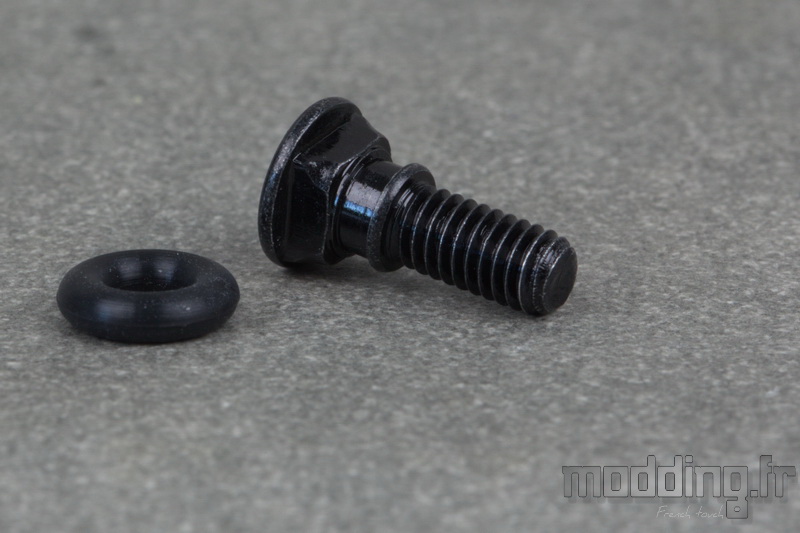

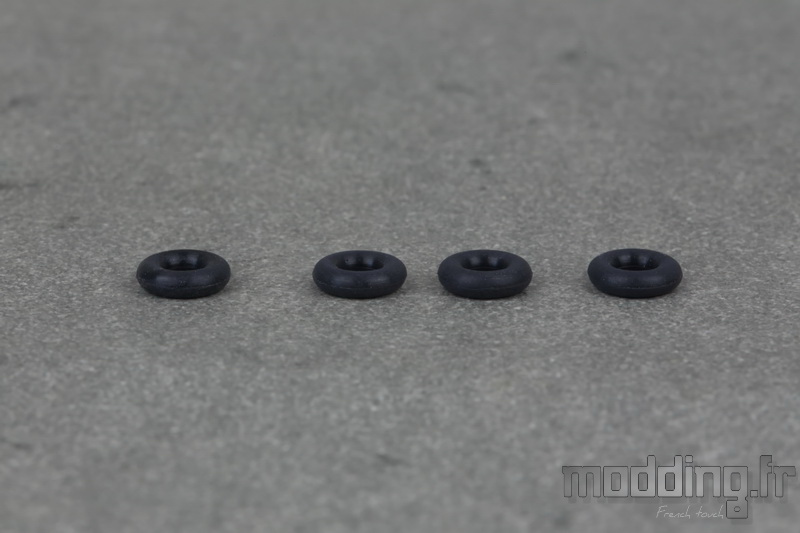

Nous avons 4 joints toriques en caoutchouc.
En plus de l’empreinte carrée, on remarque aussi la présence d’une gorge au niveau de laquelle vient prendre place le joint torique.

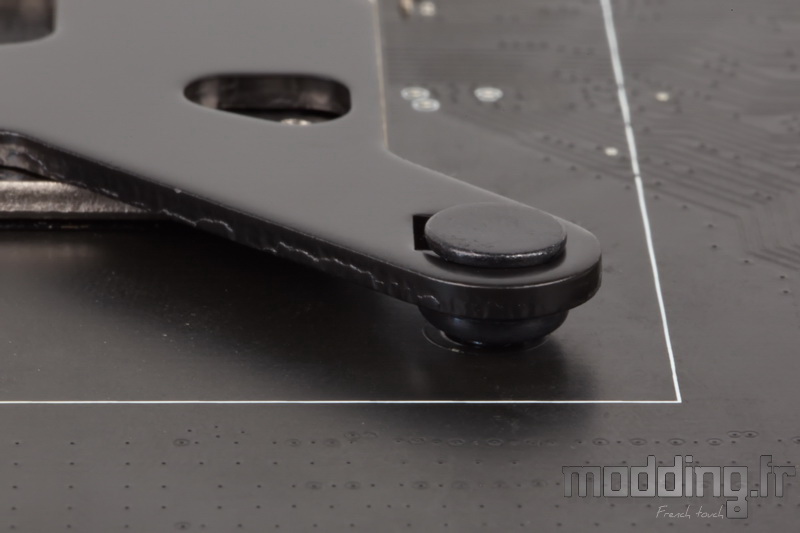

Ces joints assurent ainsi la fixation des vis sur la backplate tout en venant s’intercaler entre l’acier de celle-ci et le PCB de la carte mère.

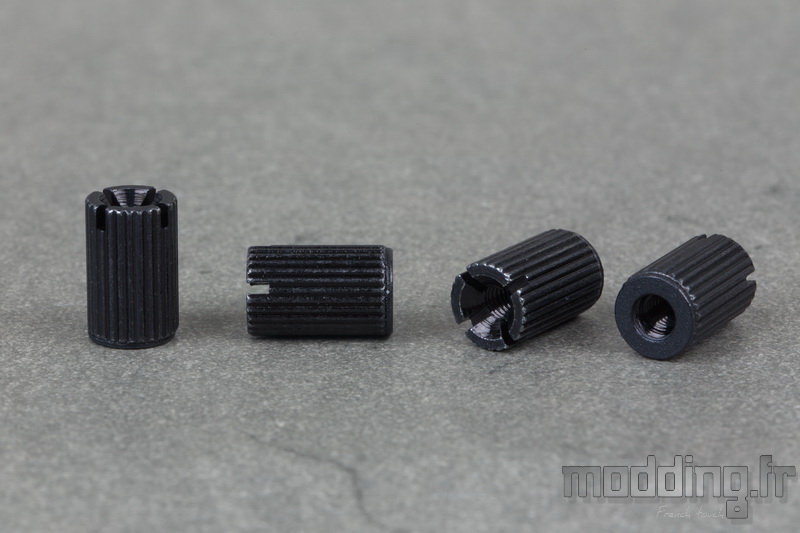

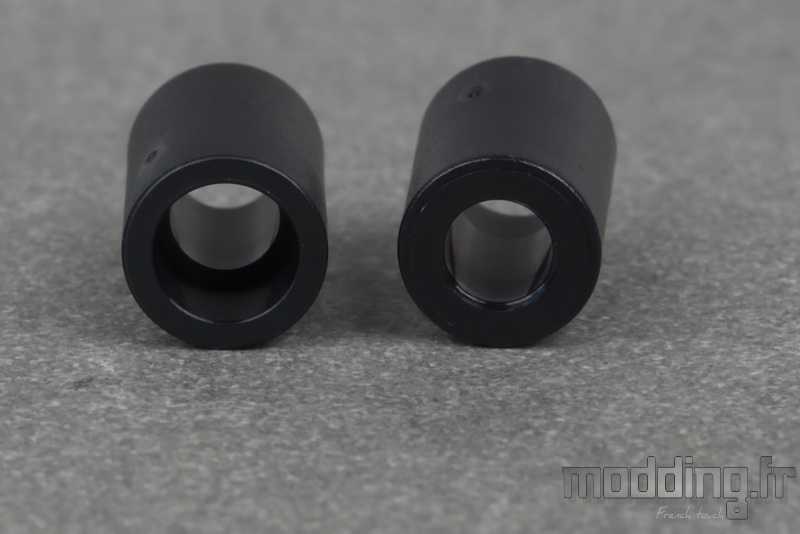

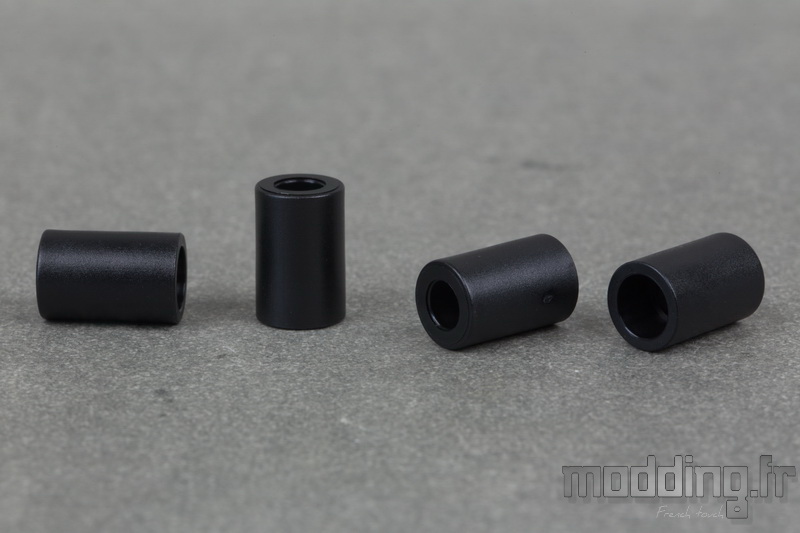

Nous avons les 4 entretoises spécifiques à ce type de socket.
On remarque la présence d’une rondelle noire collée à l’une des extrémités pour garantir le contact avec le PCB de la carte mère.
L’autre extrémité dispose d’une empreinte afin d’affiner le serrage avec un tournevis si jamais les dissipateurs de la carte mère empêchent nos gros doigts d’atteindre correctement ces entretoises.

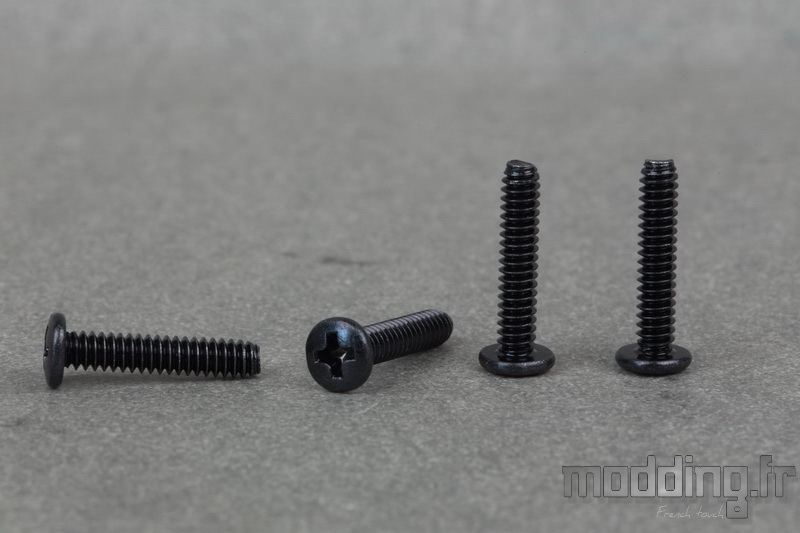

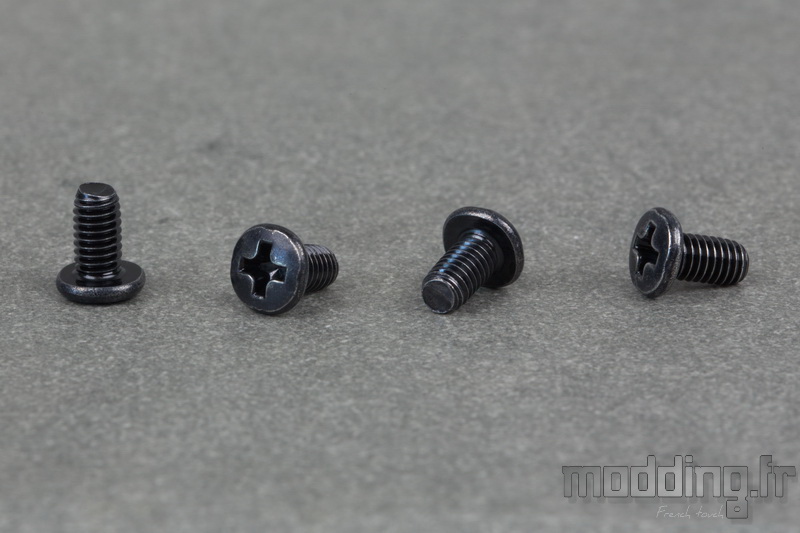

4 petites vis assurent l’assemblage des …

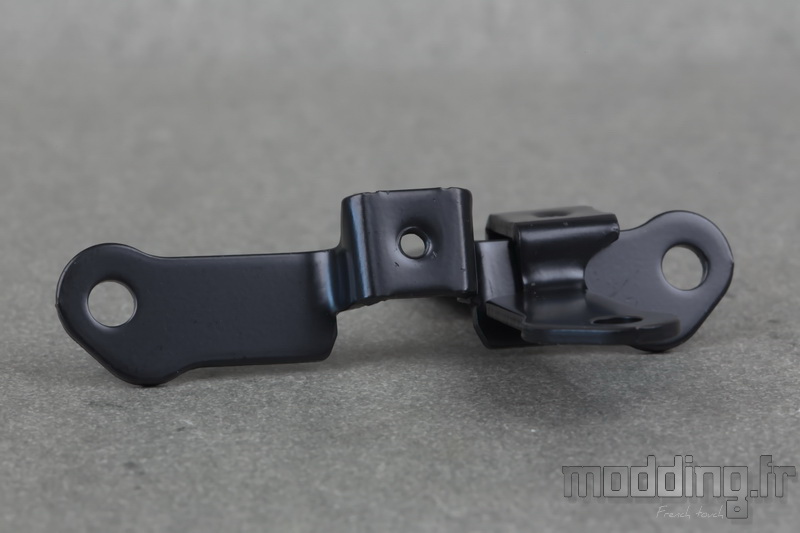

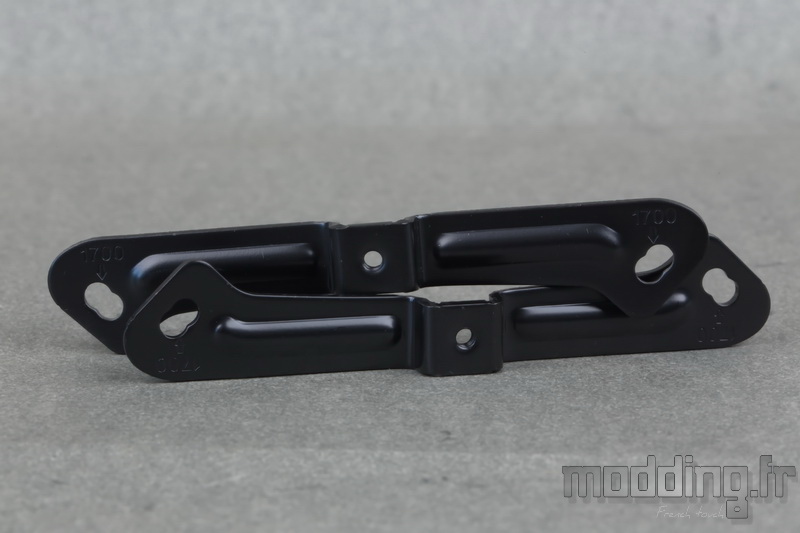

… Platines de fixation spécifiques au socket Intel.
Elles disposent de deux orifices sur leurs extrémités.

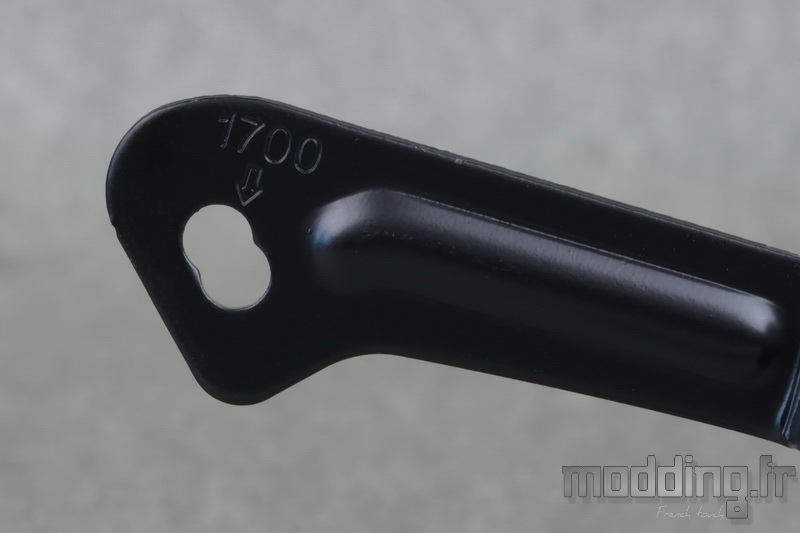

L’un des orifices porte la mention du Socket 1700.
Le second orifice se destine aux Sockets 115x et 1200 (entraxe identique).
A ce propos, nous sommes quelque peu étonnés que les platines de fixation du Dark Rock Pro 5 soient communes au socket 115x/1200 et au socket 1700.
En effet, jusqu’à présent, be quiet! fournissait dans le bundle de ses ventirads et AIO deux jeux de platines de fixation pour les sockets Intel dont un jeu était spécifique au socket 1700 tandis que l’autre concernait les sockets 115x/1200 (et 20xx).
(photo issue du descriptif du Dark Rock 4).
Nous savons que le socket 1700 dispose d’un entraxe différent de celui du socket 115x/1200 avec 78 mm pour le premier et 75 mm pour le second.
Il est aussi spécifié que la distance entre le bord supérieur de l’IHS du CPU et le PCB de la carte mère est légèrement différente avec quasiment un millimètre en moins pour le socket 1700.
Il nous semblait assez logique que be quiet! nous propose deux jeux de platines de fixation afin de respecter ces différences entre les deux sockets Intel.
Alors que certaines marques compensent le décalage de hauteur avec des entretoises de tailles différentes comme chez Corsair, d’autres marques effectuent cette compensation au niveau des points de fixation de la backplate comme Cooler Master ou au niveau des supports de montage comme c’est…
Comme nous pensions que c’était le cas pour be quiet!.

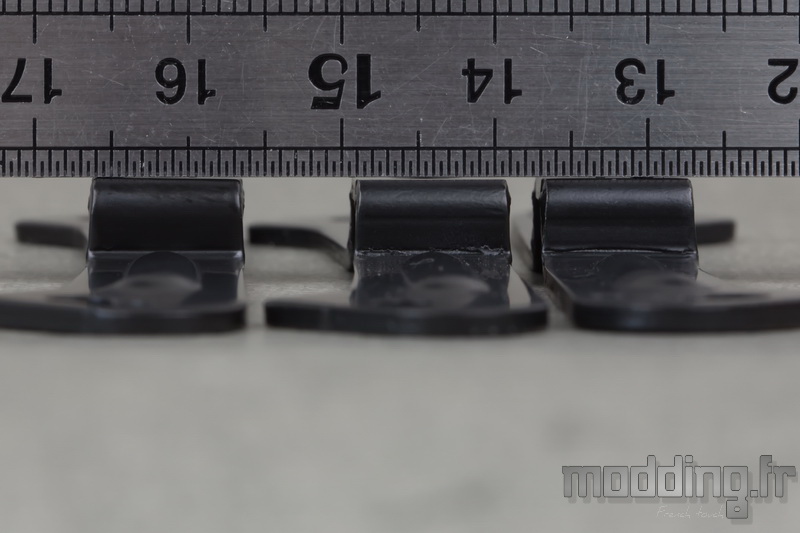

Sur cette photo, nous avons à gauche l’un des jeux de platines de fixation pour socket 115x/1200 (et 20xx), au centre le second jeu de platines de fixation destinées exclusivement au socket 1700 et à droite l’unique jeu de supports de montage du Dark Rock Pro 5 commun aux différents sockets Intel (115x/1200/1700).
On ne peut pas dire que la différence de hauteur relative à la platine spécifique au socket 1700 soit de l’ordre du millimètre, tout juste d’un ou deux dixièmes de millimètres. On comprend alors que be quiet! ne fournisse qu’un seul jeu de platine sur ses nouveaux systèmes de refroidissement.
C’est d’ailleurs le cas pour son nouvel AIO, le Pure Loop 2.
Tout en refermant cette petite parenthèse, on constate l’absence d’entretoises spécifiques au socket 20xx.
Le socket AMD dispose d’un entraxe différent selon l’axe vertical ou horizontal.
Afin d’installer le Dark Rock Pro 5 de manière à ce que le flux d’air s’effectue dans le plan horizontal, généralement le plus utilisé, nous disposons donc des platines correspondant au petit axe.
A noter que le ventirad n’est compatible qu’avec les derniers sockets AMD : AM4 et AM5.
Nous allons retirer le dispositif de retenue en plastique lié au socket AMD.
(Schéma issu du guide d’installation).
On installe ces entretoises en plastique sur les points de fixation de la plaque arrière débordant du PCB de la carte mère.
On note qu’il y a un sens pour insérer ces entretoises, l’orifice le plus large est positionné vers le PCB.
Ces 4 vis finalisent l’assemblage des pattes de fixation sur les entretoises tout en insérant la tige filetée sur les points de fixation de la plaque arrière du socket.

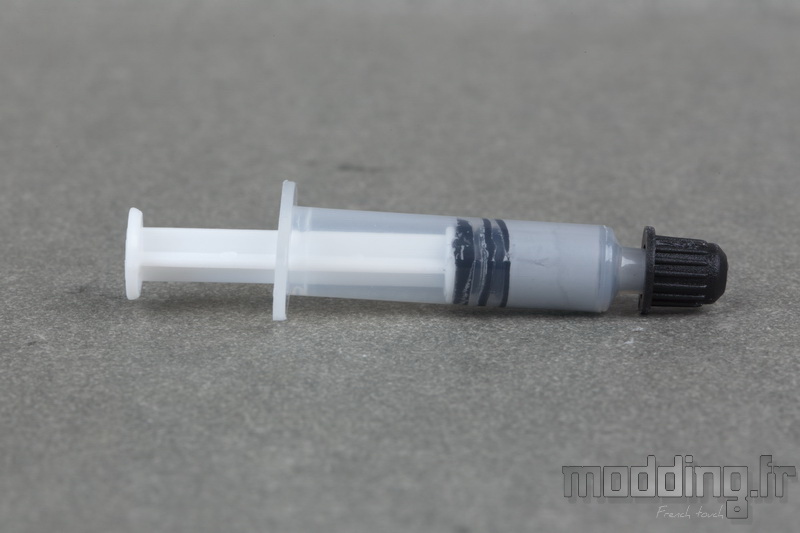

be quiet! fournit une (toute) petite seringue de pâte thermique.

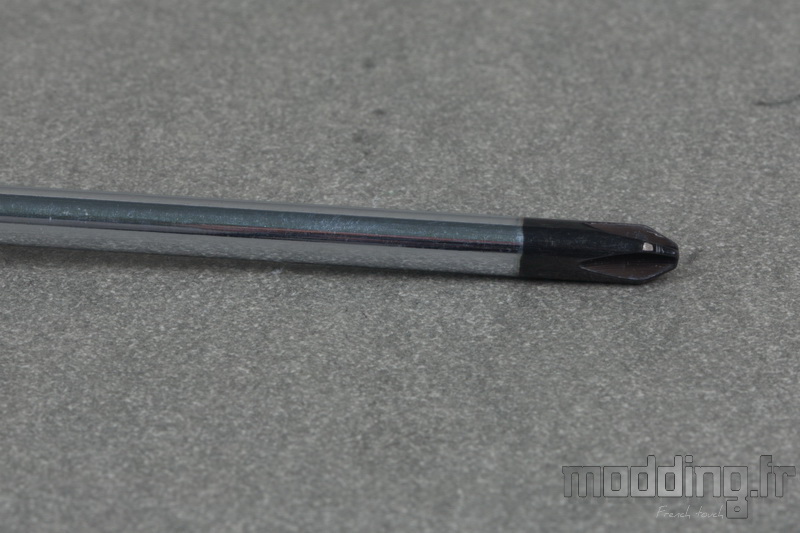

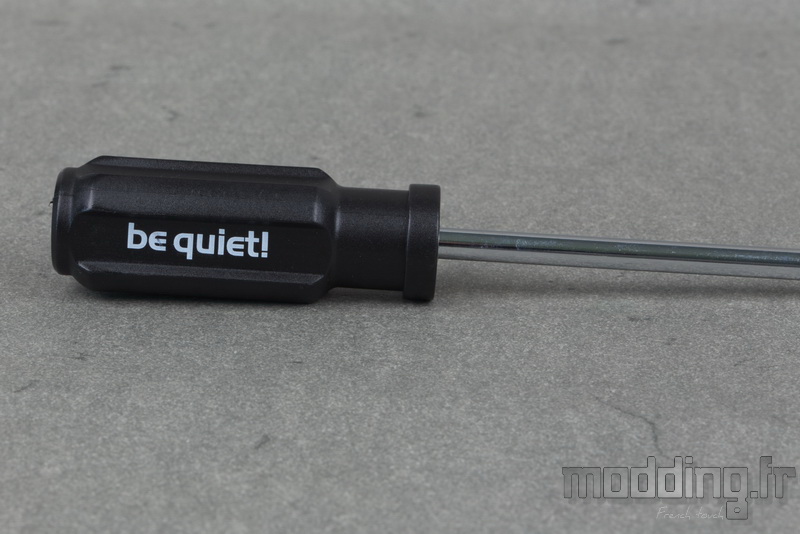

Dans l’une des cales en mousse expansée qui protège le Dark Rock Pro 5, nous avons le tournevis qui va nous faciliter l’installation du ventirad sur ses supports de montage.
Un tournevis cruciforme dont la longueur de la tige (160 mm) est en adéquation avec la hauteur du ventirad.
Les spécifications :
|
Ventirad Dark Rock Pro 5
|
| Dimensions totales (H x L x P) |
168 x 136 x 145 mm |
| Poids avec ventilateurs |
1290 g |
| Dimensions du radiateur (H x L x P) |
165 x 136 x 120 mm |
| Matériau |
Cuivre (base et caloducs), Aluminium (ailettes) revêtement céramique noir |
| Maximum TDP |
270 W |
| Caloducs |
7 caloducs de 6 mm |
| Compatibilité |
Intel : 115X (1150-1151-1155-1156), 1200, 1700
AMD : AM4, AM5 |
|
Ventilateur Silent Wings 135 mm
|
| Dimensions |
135 x 135 x 25 |
| Vitesse maximale (mode Quiet / Performance) |
1300 / 1700 tr/min |
| Type de roulement |
Fluid Dynamic Bearing |
| Technologie du moteur |
Moteur à 6 pôles |
| Connecteur |
4-pins (PWM) |
| Longueur du câble |
120 mm |
|
Ventilateur Silent Wings 4 120 mm
|
| Dimensions |
120 x 120 x 25 |
| Vitesse maximale (mode Quiet / Performance) |
1500 / 2000 tr/min |
| Type de roulement |
Fluid Dynamic Bearing |
| Technologie du moteur |
Moteur à 6 pôles |
| Connecteur |
Propriétaire (se connecte sur la prise gigogne du Silent wings 135 mm) |
| Longueur du câble |
80 mm |
| |
| Durée de vie |
300 000 h |
| Garantie |
3 ans |
