Le montage : Socket 115x (1200)
L’installation n’est pas des plus compliqués.
Pour le Socket Intel, il nous faut d’abord installer le support de fixation du radiateur sur la carte mère.
Il se fixe au PCB comme nous le ferions avec un ventirad Intel.

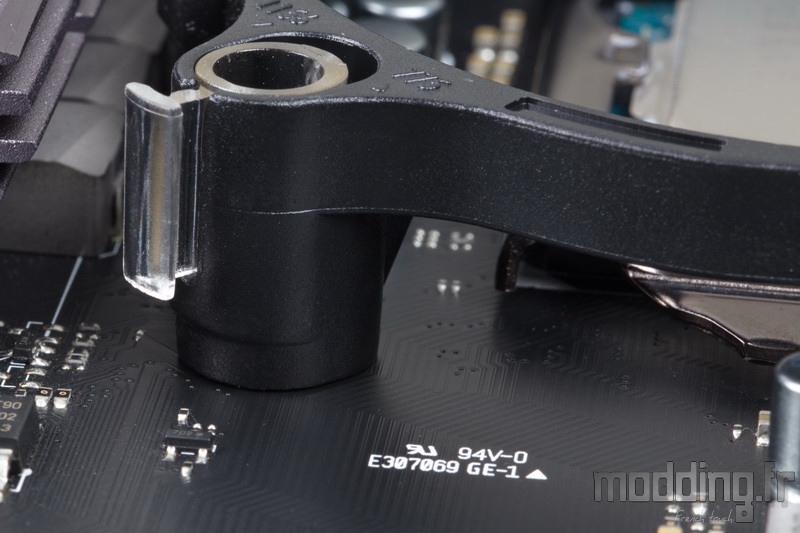

On aligne les petits clips translucides du support sur les orifices positionnés autour du Socket.
Le support en plastique doit se trouver au contact du PCB de la carte mère.
Les clips se trouvent de ce fait sur l’arrière de la carte mère.
Avant de finaliser la fixation de ce support, nous devons veiller à bien l’orienter de façon à ce que l’unique encoche se retrouve vers le haut et le bas de la carte mère.
On ne saurait d’ailleurs dire pourquoi Arctic a rajouté 4 autres encoches sur les bords opposés du support…
A moins de vouloir fixer le Freezer 7X avec une légère rotation par rapport au plan horizontal strict. Cela peut d’ailleurs s’avérer utile comme avec notre carte mère dotée de dissipateurs assez volumineux gênant la fixation du ventirad sur le support.

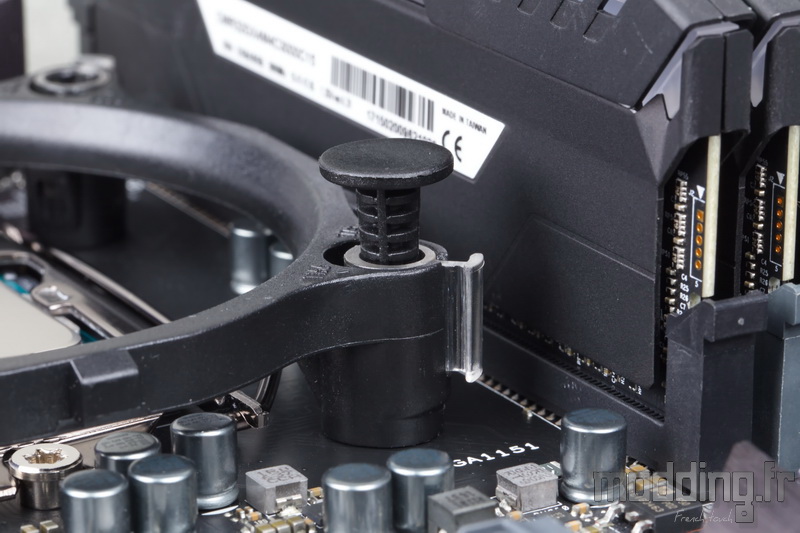

Nous glissons ensuite les plots de fixation dans chaque orifice du support.
Il faut les enfoncer jusqu’au bout…

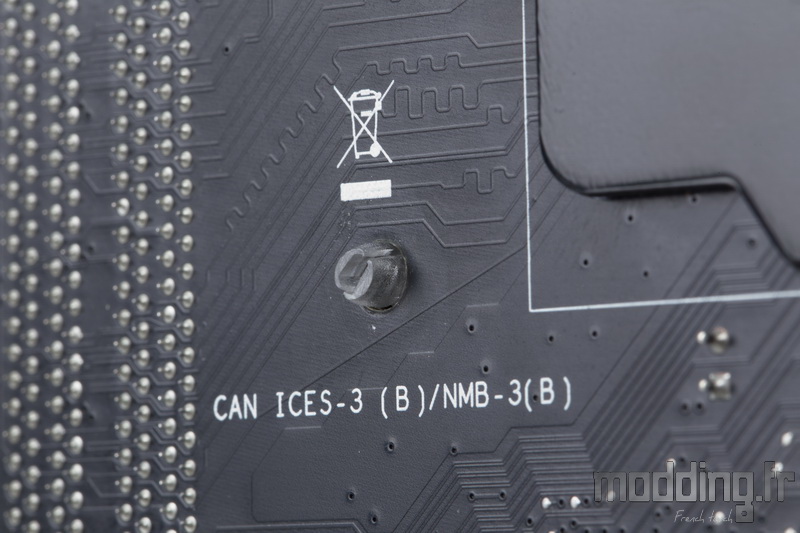

De façon à ce que l’extrémité fasse pression sur les différents clips et les cale sur les bords de l’orifice de la carte mère.

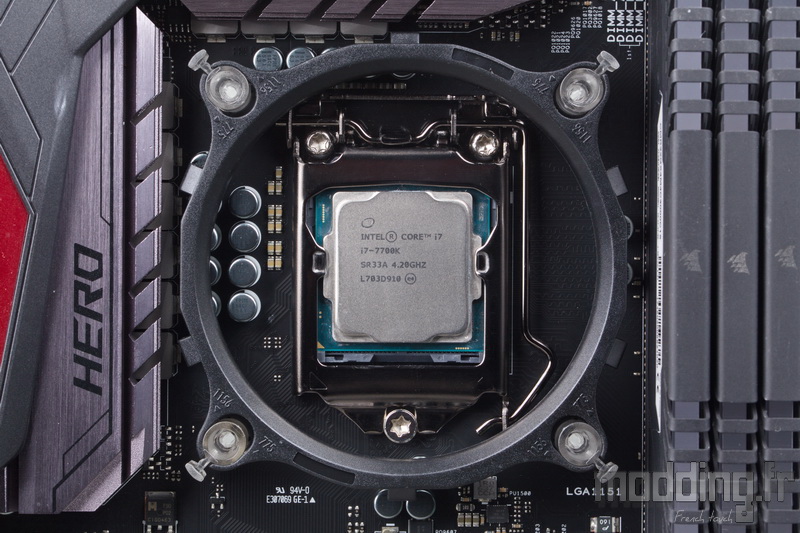

Le support est maintenant bien fixé.
Nous installons le Freezer 7X sur le processeur de manière à ce que les 2 points d’ancrage agrippent chaque encoche du support.
Pour rappel, la base du radiateur est déjà enduite de pâte thermique.
Il faut veiller à bien orienter les points d’ancrage pour qu’ils soient tournés vers l’intérieur.

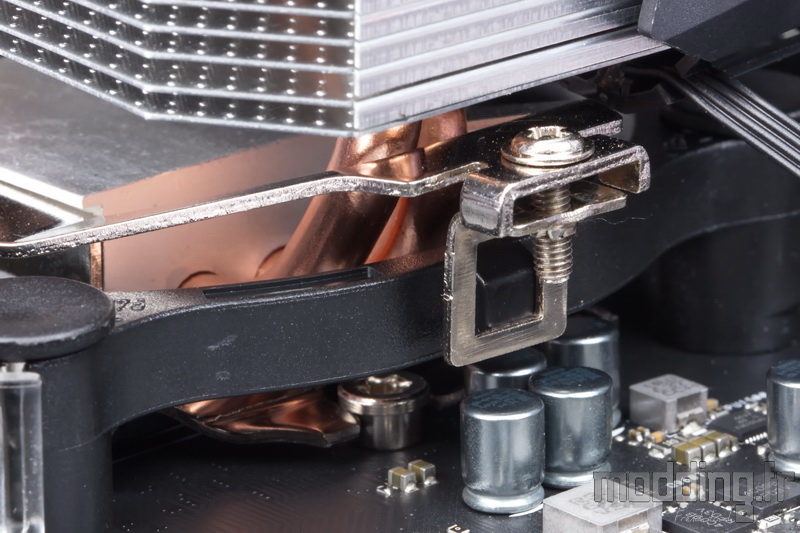

Le point d’ancrage doit aussi bien s’insérer sous l’encoche avant de commencer à serrer la vis.
Le cas échéant, il ne faut pas hésiter à desserrer la vis pour avoir un peu plus de jeu.
Nous avons constaté que la vis n’est pas des plus accessibles. Elle a en effet tendance à vouloir se glisser sous les ailettes du radiateur.
D’autant que le point d’ancrage opposé doit dans le même temps agripper sa propre encoche avant d’entamer le serrage des vis.

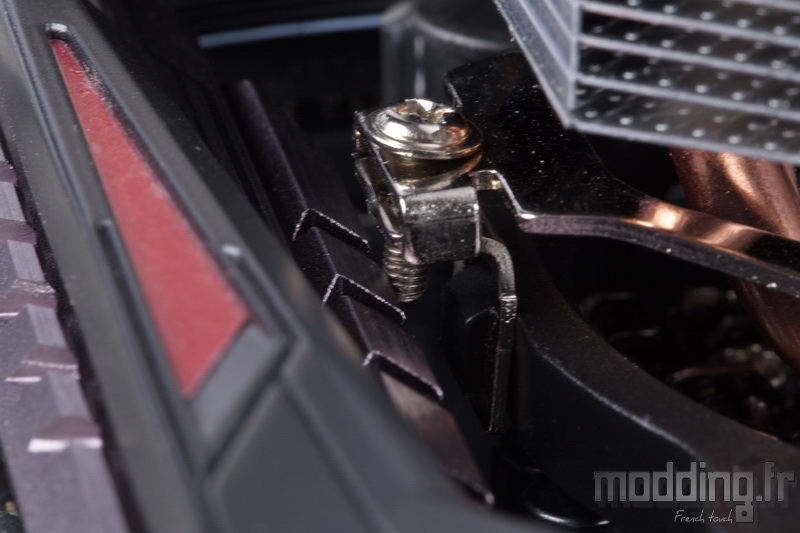

A ce niveau, la présence des dissipateurs peut corser un plus la tâche… La vis vient au contact du dissipateur de notre carte mère en ce qui nous concerne.

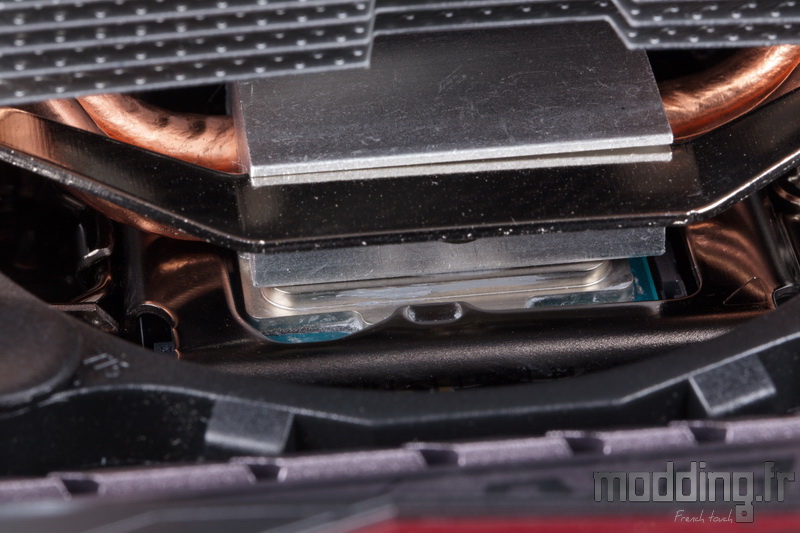

La base du Freezer 7X n’est pas bien grande et couvre tout juste l’IHS de notre 7700k.
La compatibilité avec les barrettes mémoires est totale.
Étrangement, le câble d’alimentation du ventilateur émerge vers le port PCIe…
Le carénage fait bien son travail et le radiateur disparait complètement sous cette armature noire dotée de quelques reliefs.
Le logo demeure très discret en raison de sa petite taille.
