Le ventirad :
On passe directement sur la description du ventirad, car force est de constater que la ventilation est intimement associée au radiateur.

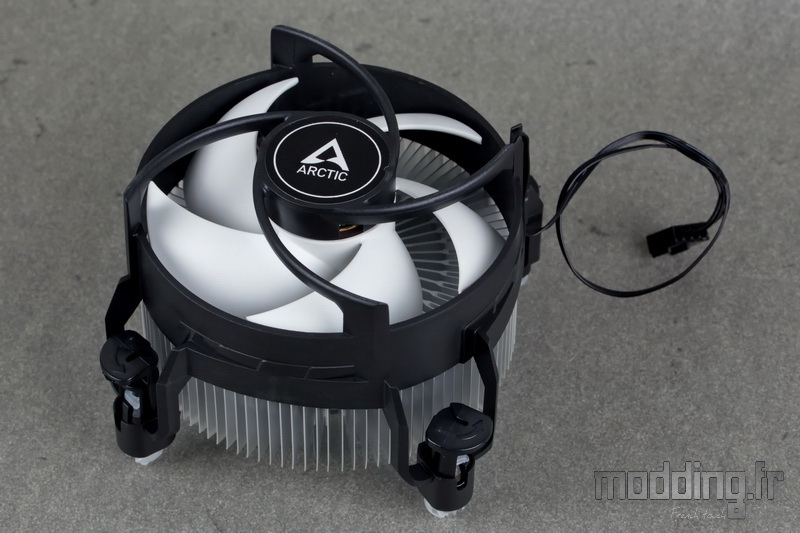

C’est d’ailleurs souvent le cas avec les systèmes de refroidissement Aircooling issu de chez Arctic. En effet, le cadre du ventilateur présente une forme particulière qui vient se mouler sur l’aspect du radiateur assurant la fixation des pales au sein du ventirad.
L’Alpine 17 arbore une forme cylindrique de 97 mm de diamètre.
Le ventilateur n’a donc plus rien à voir avec un modèle classique même si en fin de compte, nous retrouvons toujours les pales qui se chargent de déplacer l’air afin de refroidir les ailettes du radiateur.
C’est au cadre de s’adapter à la forme du radiateur.
Au centre, nous avons l’électronique qui se dissimule dans une structure en plastique, elle-même rattachée à l’armature du cadre par des branches de liaisons curvilignes.
Ces branches maintiennent cette structure comme si elle était en lévitation au-dessus des pales.

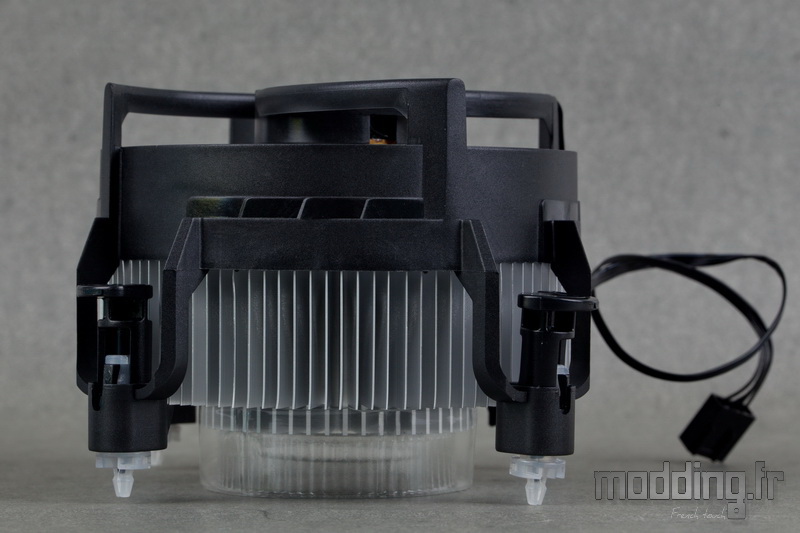

La hauteur totale du ventirad est de 77 mm, cette valeur prend en compte le système de fixation dont la structure se positionne au-delà de la base du radiateur.
La hauteur effective est de 66 mm, toutefois cela demeure élevé pour ce genre de ventirad. On ne pourra pas l’installer dans certains boîtiers HTPC où la place est comptée comme le Node 202 de fractal design qui limite la hauteur du ventirad à 56 mm.

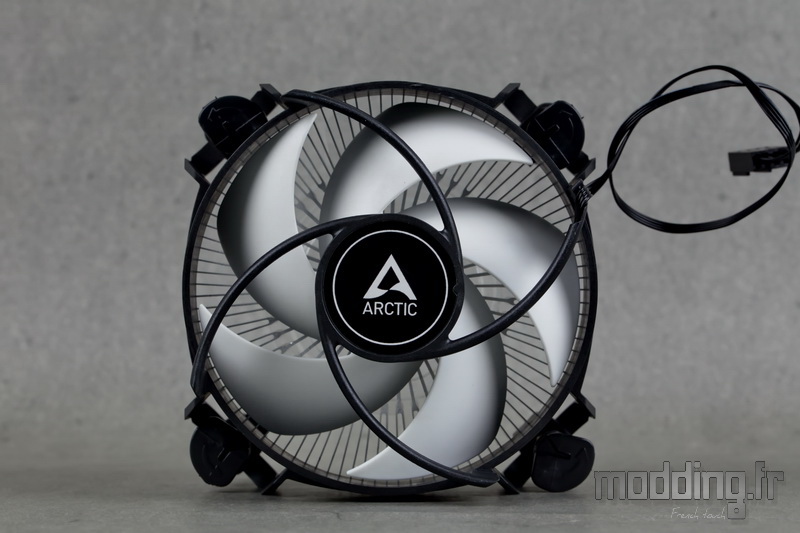

Sur la partie supérieure, nous avons une pastille adhésive qui comporte le logo Arctic.
La marque joue la carte monochrome.
Tandis que la structure du cadre est constituée d’une matière plastique noire, les 5 pales du ventilateur arborent une couleur blanche.
Le diamètre de ce ventilateur est de 92 mm.
A la naissance de l’une des branches, on distingue une petite ouverture qui permet d’entrevoir le PCB sur lequel sont soudés les composants électroniques gérant le moteur du ventilateur.
La vitesse de ce dernier varie de 100 tr/min à 2000 tr/min.
Le roulement est de type FDB (Fluid Dynamic Bearing).

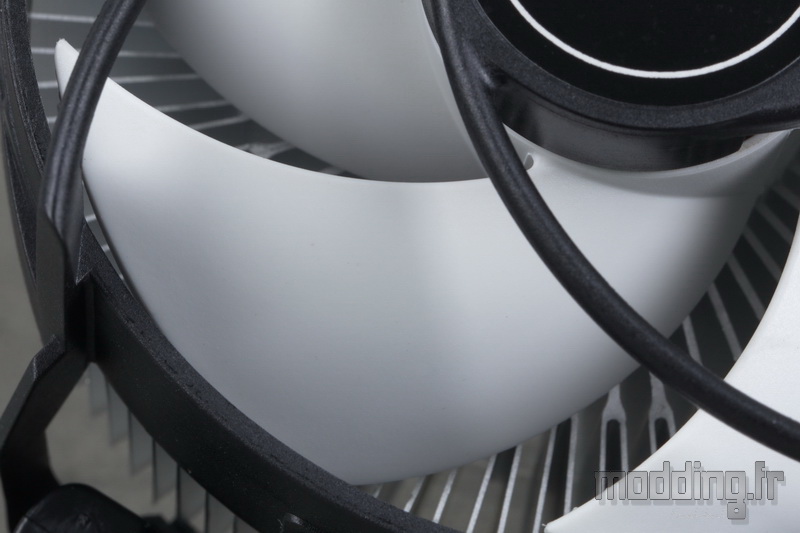

On remarque la position assez élevée des branches de liaison du cadre par rapport aux différentes pales blanches.

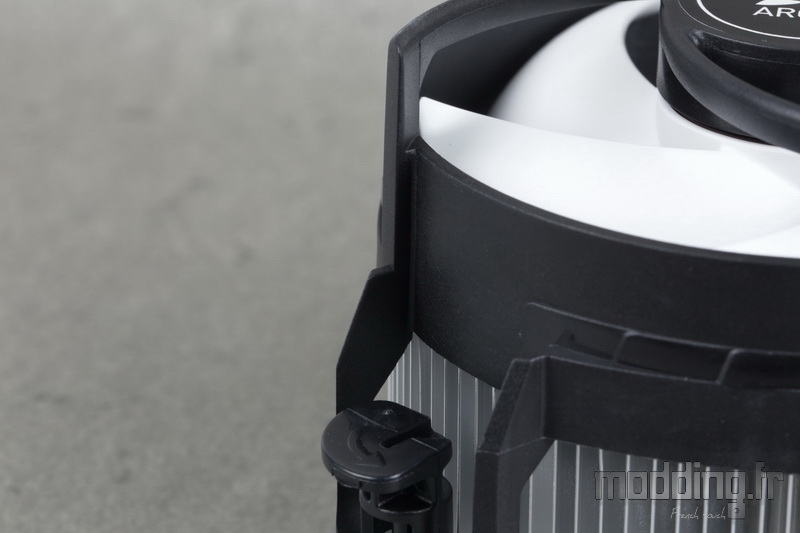

Puis, tout en faisant partie intégrante de la structure du cadre…
… Elles se prolongent vers la base du radiateur afin de constituer l’armature des points de fixation du ventirad.

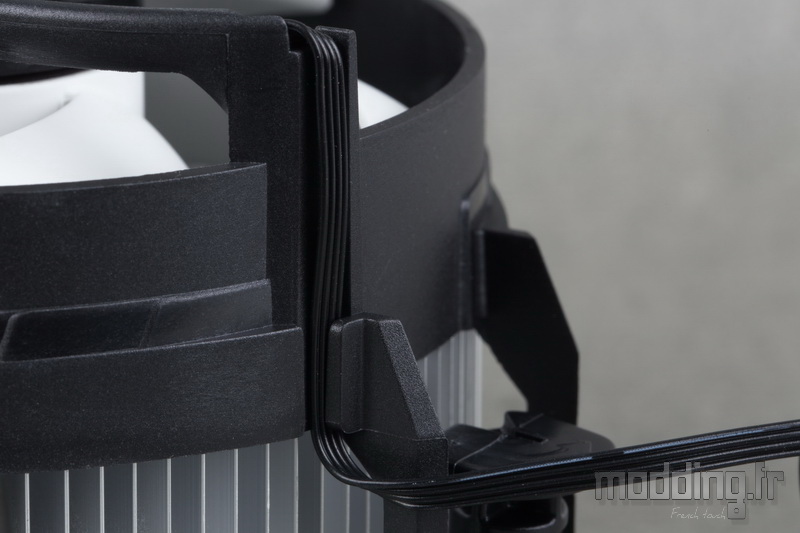

L’une des branches dissimule les fils de l’alimentation du ventilateur.
4 fils noirs constituent un câble plat qui émerge au niveau du cadre et parcourt une vingtaine de centimètres…
… Avant d’aboutir sur une prise 4-pins traduisant une gestion PWM du ventilateur.
Arctic reprend le système de fixation propre au ventirad d’Intel.
On vérifie à ce que le système ne soit pas en position de relâche.
La flèche doit être positionnée comme sur la photo.
Le système de fixation d’origine Intel est composé d’une partie noire dotée d’une tige centrale qui s’insère dans une structure translucide.
Par une simple pression sur le plateau supérieure de cette partie noire, la tige centrale descend au niveau de l’extrémité de la structure translucide tout en écartant les deux ergots qui constituent cette dernière.
Nous voyons cela plus en détail dans la rubrique montage.
Tout comme le cadre du ventilateur, le radiateur de l’Alpine 17 adopte une forme ronde de 93 mm de diamètre.
La base du radiateur est habillée d’une protection en plastique.
Une protection qui assure l’intégrité de la pâte thermique préappliquée.
Arctic utilise l’une de ses pâtes thermiques : MX-4.
Sous cette pâte, on note l’absence d’un quelconque insert en cuivre.
Le radiateur est entièrement constitué d’aluminium.
Même si le ventilateur est spécifique à ce ventirad, il demeure indépendant du radiateur.
La structure du cadre s’appuie sur la partie supérieure du radiateur tout en exerçant une pression sur la partie inférieure au niveau d’un léger déport présent sur deux des quatre systèmes de fixation.

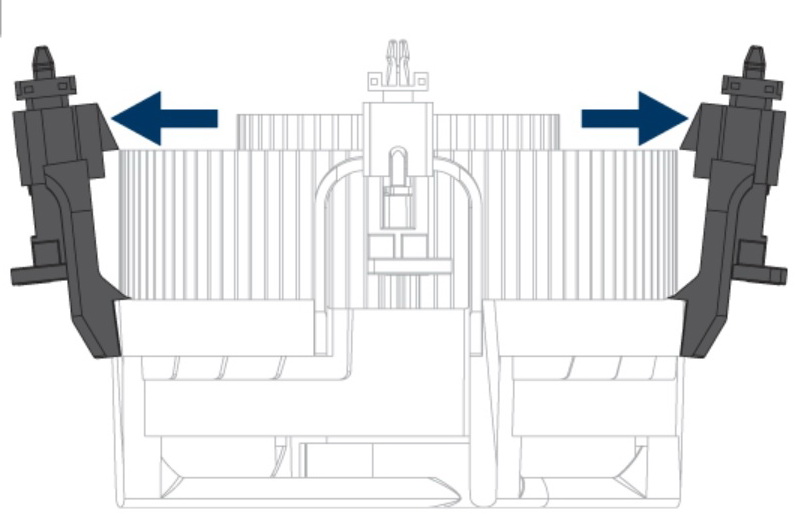

En écartant ces derniers des ailettes du radiateur, on peut alors retirer le ventilateur.
Voici l’envers du ventilateur qui nous renseigne sur ses caractéristiques électriques.
Le radiateur se compose de trois parties.
La zone centrale, de 32 mm de diamètre, est pleine.
De cette zone naissent pas moins de 50 ailettes.
Au bout d’une dizaine de millimètres, chacune d’elle se divise en deux autres ailettes plus fines passant de 0.8 mm d’épaisseur à 0.4 mm.
Le but est d’augmenter la surface du dissipateur thermique et donc la capacité de refroidissement.
La hauteur totale du radiateur est de 33 mm.
On remarque qu’Arctic applique un léger retrait au niveau de la division d’environ 6 mm afin d’assurer la compatibilité avec les différents condensateurs qui peuvent se positionner autour du socket.
