Le ventilateur eLoop:
Le second ventilateur que nous vous présentons est doté d’un look quelque peu particulier notamment en ce qui concerne le design de ses pales.
Le eLoop arbore un cadre noir et des pales blanches, ces dernières sont reliées entre elles au niveau de leur partie distale!
Au centre, point d’autocollant mais un dessin géométrique gravé à même la matière.
Notre eLoop B12-PS est un ventilateur en 120 mm.
A l’arrière, nous trouvons un autocollant portant le logo de la marque ainsi que le nom du modèle.
Les branches de renfort du cadre sont plutôt sinueuses tels des serpents qui rejoignent le bord du cadre.
Nous avons une épaisseur classique de 25 mm.
La marque pousse le design en gravant des petits hexagones sur le bord du cadre et en y apposant son logo.
La structure est composée de PBT renforcé à la fibre de verre.
Les pales blanches sont au nombre de 6, leur aspect est brillant.
Elles sont bien larges… On note qu’elles débordent même sur la partie couvrant le rotor…
Mais ce qui caractérise la série eLoop est leur jonction au niveau de la partie distale !
Comme on peut le voir sur cette photo avec cette extension entre chaque pales qui est aussi large que la profondeur du cadre.
On note aussi sur le bord de sortie de chaque pale, la présence de petits canalisateurs d’air dont le but est d’optimiser le flux d’air tout en jouant sur le niveau sonore.
Le bord de sortie du cadre est pourvu de petits picots placés les uns derrière les autres…
Nous ne saurions dire si cela joue sur le flux d’air notamment au niveau des turbulences ou si c’est juste un effet de style…

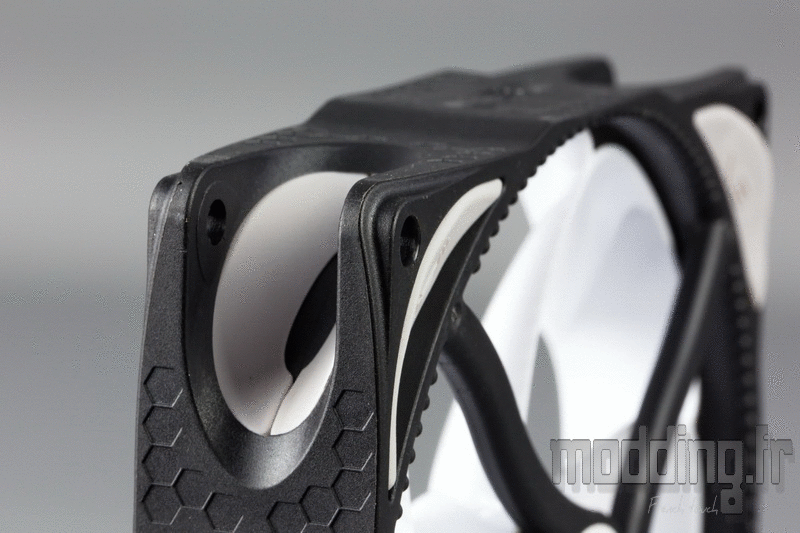

Contrairement à la série Multiframe, les coins font partie intégrante de la structure PBT du cadre.
Cependant ils intègrent une partie en caoutchouc de couleur grise où l’on retrouve le logo Noiseblocker.
Comme on peut le voir sur cette vue, cette structure déborde légèrement de la face du cadre et vient donc jouer le rôle d’amortisseur de vibrations.
Nous retrouvons la même structure sur l’autre face du ventilateur.
Au niveau de chaque coin, l’espace entre les deux faces du cadre est laissé libre. La marque joue même sur les courbes à ce niveau.
L’une des branches de renfort est plus large que les autres et intègre une goulotte où viennent se loger les fils constituant le câble d’alimentation du ventilateur.
Deux petites pattes maintiennent ces fils en place.
On constate qu’ils sont de la même couleur que sur la série Multiframe.
En sortie de cadre, la marque se différencie quelque peu de la concurrence.
Première astuce : le câble plonge dans la structure du cadre pour ressortir au niveau du coin entre les deux silentblocs.
Deuxième astuce : la marque prend le partie de nous laisser le choix de la longueur du câble !
En effet, le câble original ne mesure qu’une vingtaine de millimètres avant de s’insérer dans une prise 4-pins….
… A nous ensuite de choisir l’une des deux rallonges qui sont incluses dans le bundle (200 ou 500 mm).
En ce qui concerne la fixation du eLoop dans le boitier, nous pouvons tout aussi bien utiliser des vis spécifiques pour ventilateur….
Cependant la firme Blacknoise nous propose un système de fixation avec rondelle en caoutchouc pour optimiser un peu plus l’amortissement des vibrations.
De plus, nous disposons d’un écrou à main.
À l’instar de la série Multiframe, le eLoop embarque aussi un roulement de type magnétique doté du brevet NB-NanoSLI 2.
Le rotor est lui aussi protégé de toute intrusion de particules poussiéreuses.
Notre modèle dispose d’une gestion PWM et nous avons une plage de vitesse de rotation s’étalant de 400 à 1500 tr/min.
La vitesse maximale engendre un débit d’air de 58.1 CFM soit 98.7 m3/h et une pression statique de 1.475 mmH2O.
Noiseblocker nous propose 6 versions de son ventilateur eLoop en 120 mm.
Il existe aussi en 140 mm.
