Le ventilateur Multiframe :
Nous commençons par le “plus classique” des deux ventilateurs, du moins en terme de design.

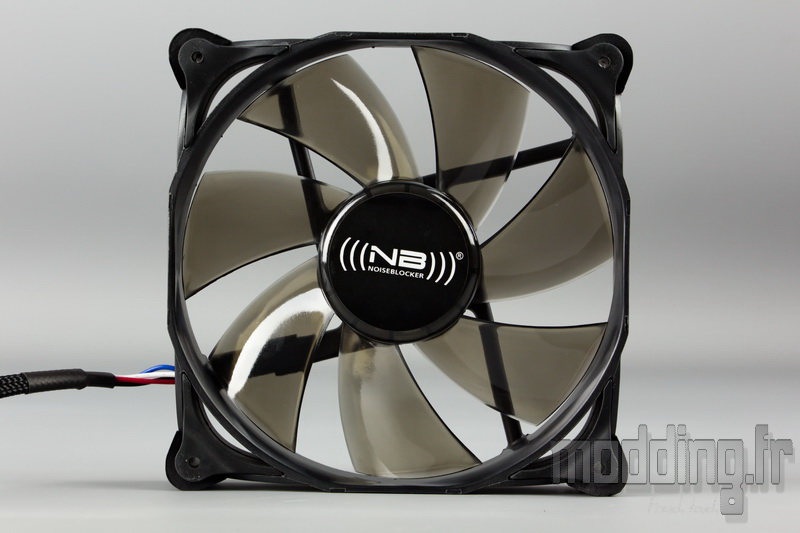

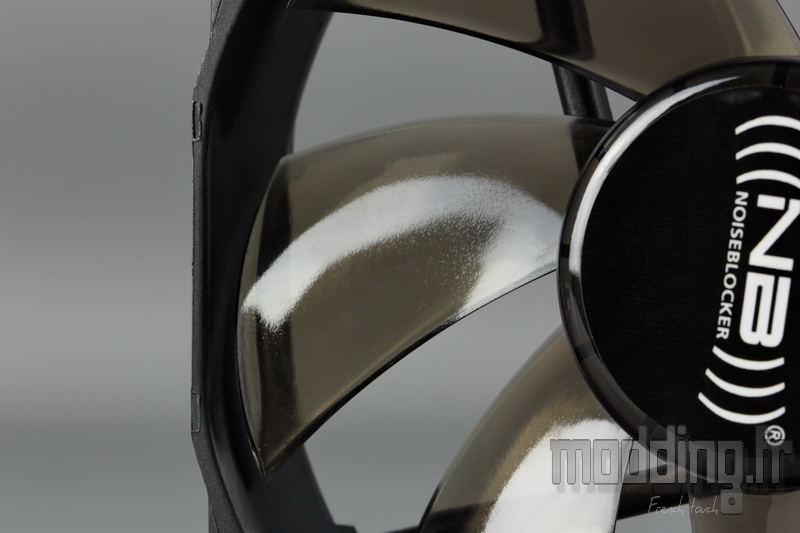

Le Multiframe embarque 7 pales noires dotées d’un aspect translucide, cependant il ne faut pas s’attendre à un quelconque éclairage par Leds.
Au centre de ces pales, nous avons une pastille adhésive arborant le logo Noiseblocker.

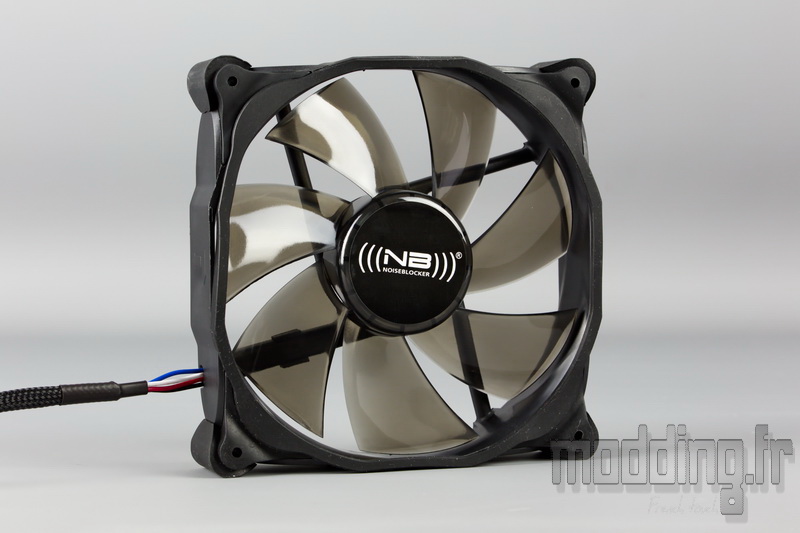

Notre Multiframe M12-PS est un ventilateur en 120 mm.

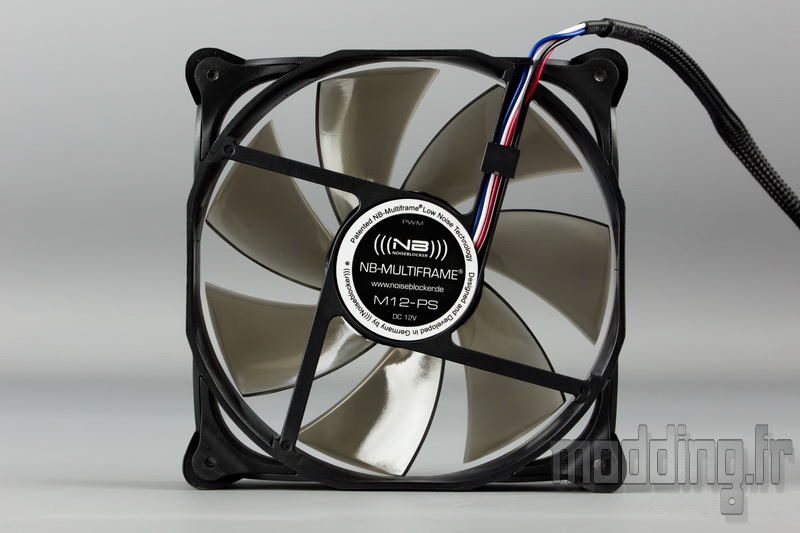

A l’arrière, nous avons un second autocollant reportant le logo de la marque ainsi que le nom du modèle.

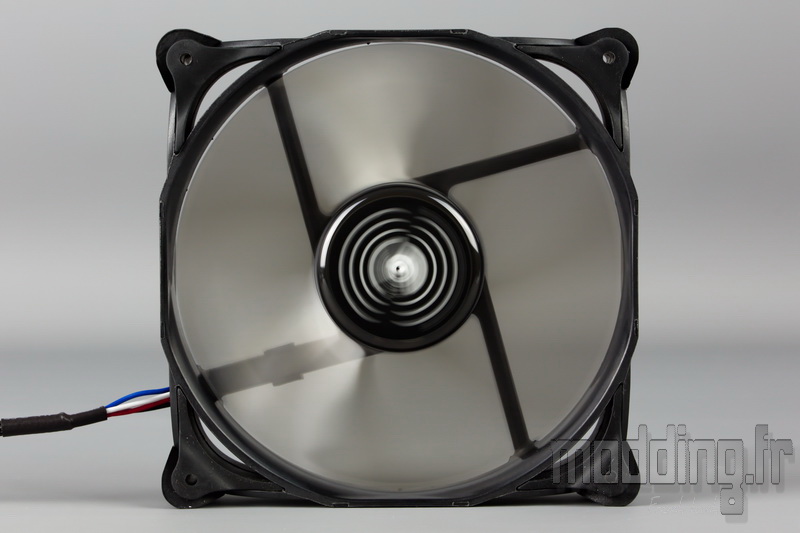

Les branches de renfort du cadre sont rectilignes.

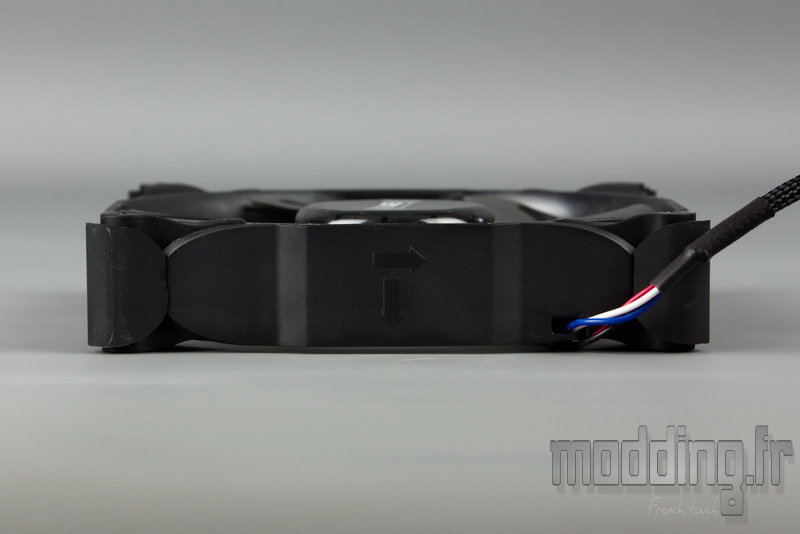

L’épaisseur du cadre reste classique avec ses 25 mm.
La structure du cadre est constituée de PBT renforcée à la fibre de verre.
Les pales d’aspect fumé n’offrent aucun artifice visant à améliorer le flux d’air tel que des canalisateurs d’airs ou autres encoches.
Cependant leur forme et leur inclinaison n’est certainement pas laissé au hasard pour assurer un flux d’air adéquat tout en diminuant le niveau sonore.

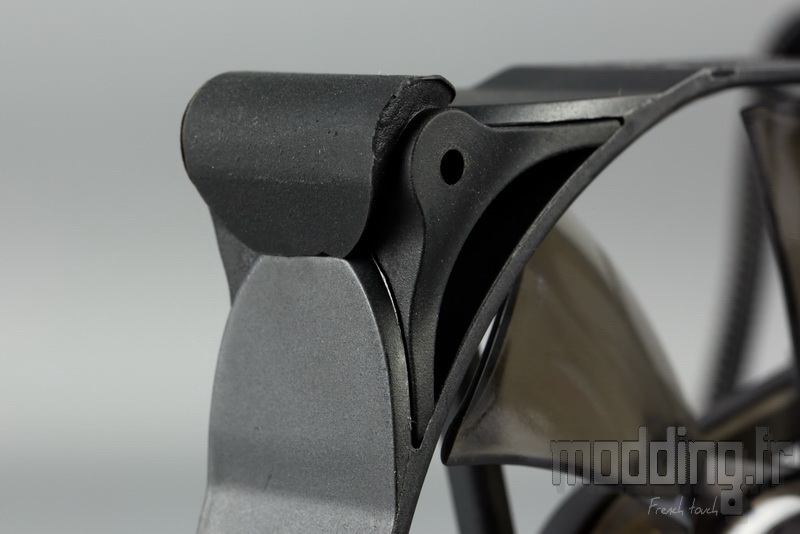

La gamme Multiframe adopte le concept de coins entièrement constitués de caoutchouc.
Des appendices issus du cadre maintiennent la structure caoutchoutée en place.
Cette dernière intègre bien sûr un trou pour permettre la fixation du ventilateur.
Le diamètre de celui-ci est assez petit pour que les vis classiques puissent avoir une bonne accroche.

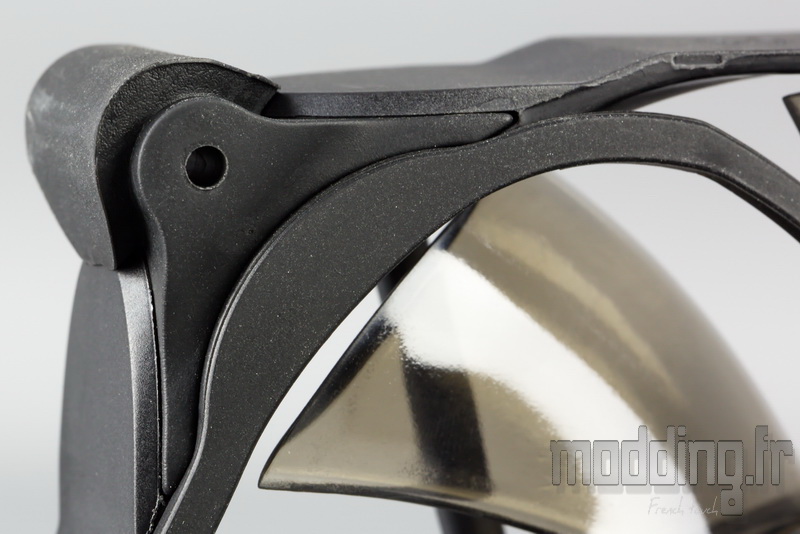

Le coin est amovible.

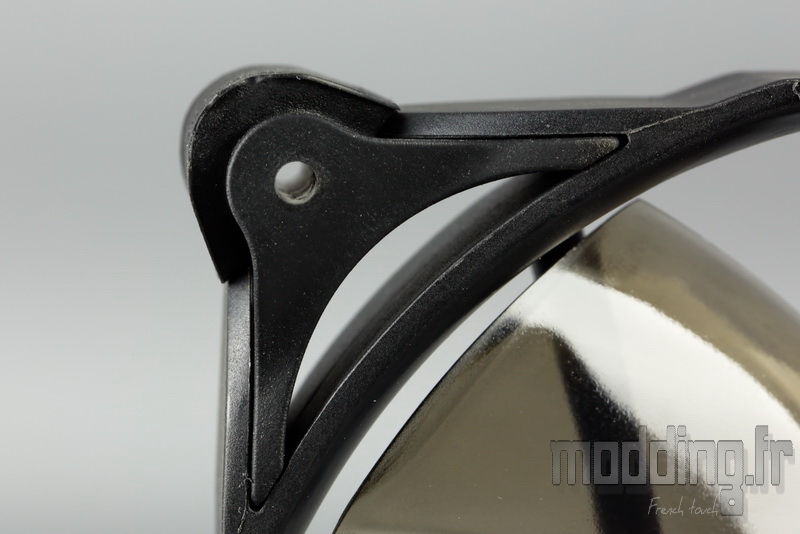

On devine les points d’ancrage au niveau des appendices.

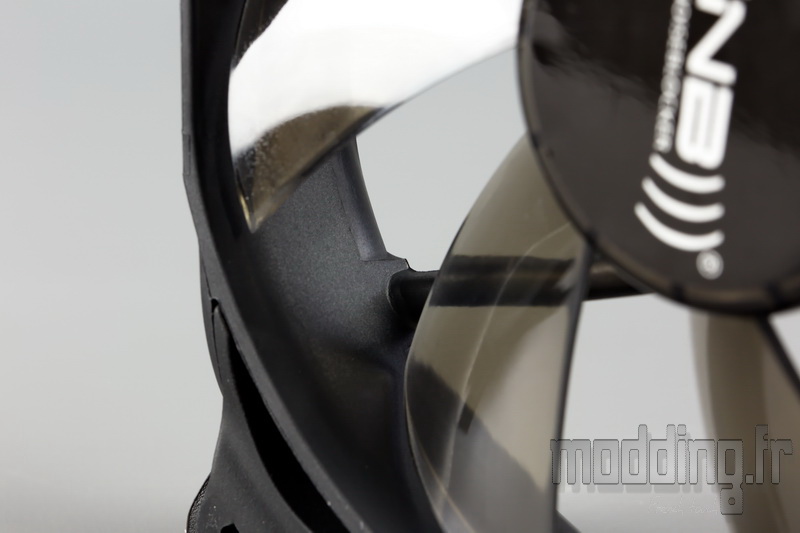

Point d’artifice au niveau des pales mais on note la présence d’un évasement sur le bord de sortie du cadre.
De plus les branches de renforts adoptent un profil arrondi à ce niveau.

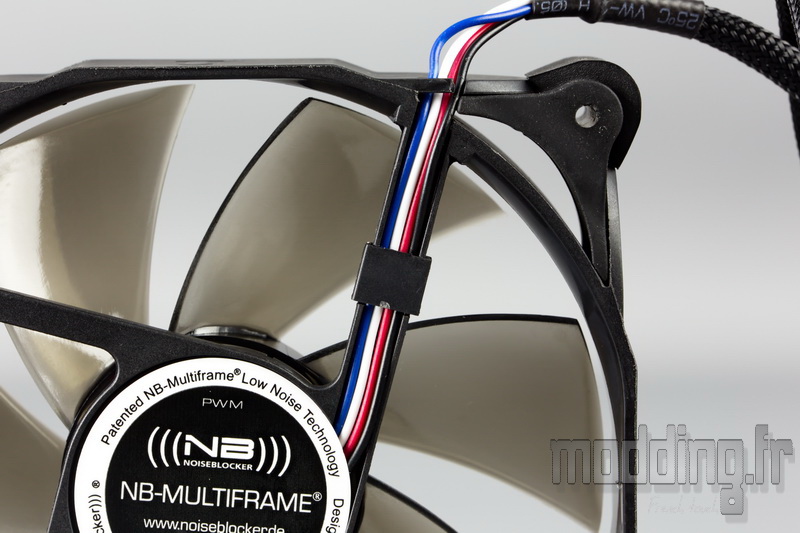

L’une de ces branches est dotée d’un goulotte afin de guider les différents fils d’alimentation du ventilateur.
Nous avons une petite pièce en plastique qui vient se clipser par dessus la branche pour garantir le maintien des fils.
Comme on peut le constater, ces fils sont colorés…..

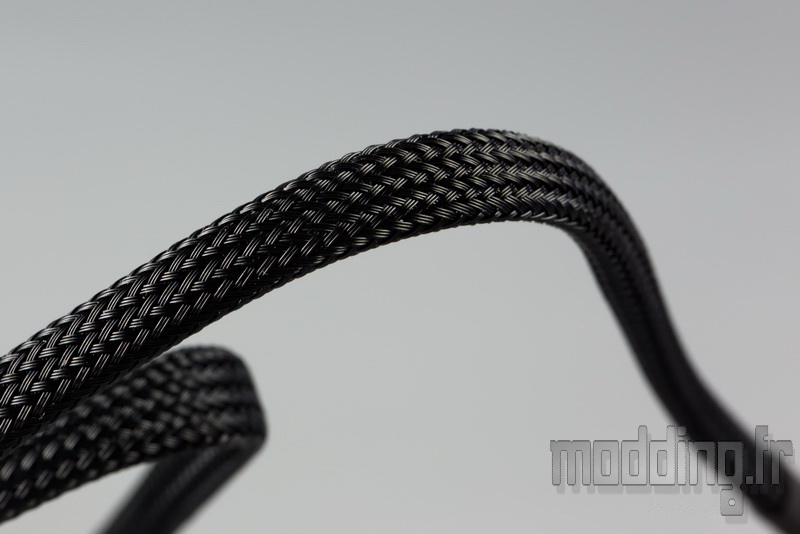

…. Cependant, à la sortie du cadre, le câble revêt une gaine tressée noire très compacte.
Le câble mesure 500 mm.

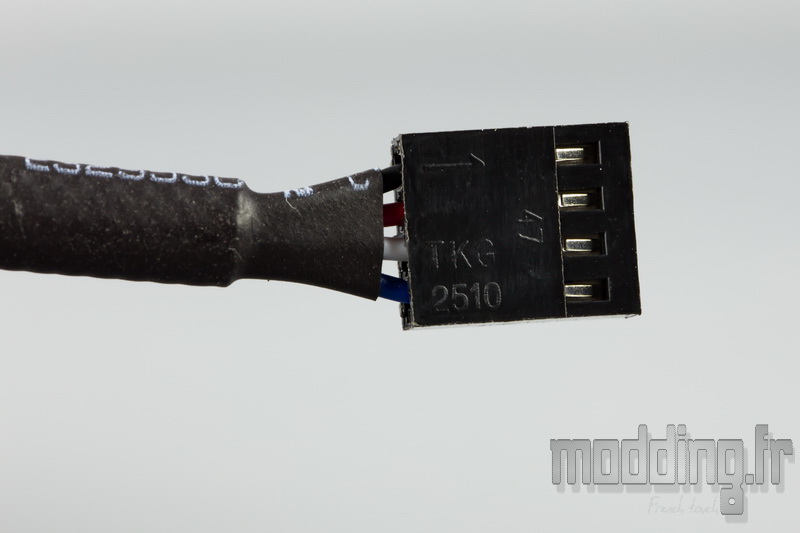

…. Il se termine par une prise 4-pins traduisant la gestion PWM du M12-PS.
La série Multiframe joue à fond la carte de l’absorption des vibrations.

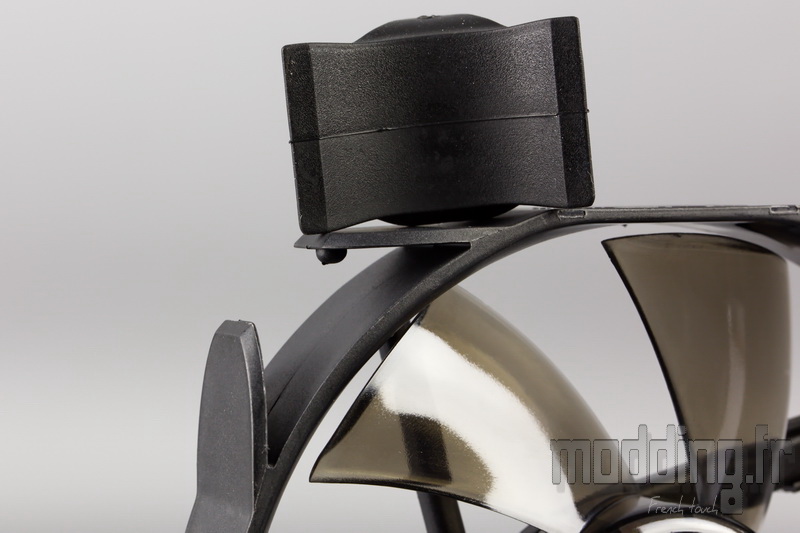

Comme nous l’avons vu dans la section précédente, nous avons dans le bundle un insert en caoutchouc qui vient prendre place sur l’un des bords du cadre.
Le maintien se fait juste dans l’espace situé sous les coins.
Ainsi le ventilateur est totalement isolé de la paroi du boitier ou de la structure du ventirad/radiateur.
Le système de roulement est de type magnétique doté du brevet NB-NanoSLI 2.
De plus le rotor est protégé de toute intrusion de particules poussiéreuses.
La vitesse de rotation maximale est de 1500 tr/min.
Cela engendre un débit d’air de 58.9 CFM soit 100 m3/h et une pression statique de 1.46 mmH2O.

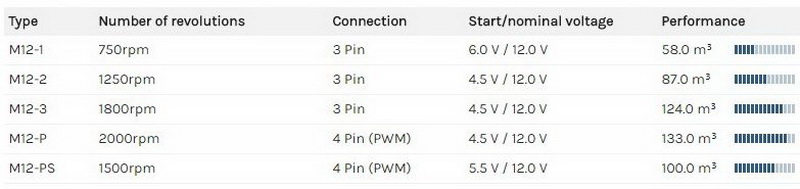

Noiseblocker nous propose 5 versions de son ventilateur Multiframe en 120 mm.
Il existe aussi en diamètre 80 mm.
