[TEST] Ventilateur Noctua NF-A9, NF-A8 et NF-A4

La gamme NF-A9:

Nous avons deux ventilateurs de la série NF-A9 : PWM et FLX.

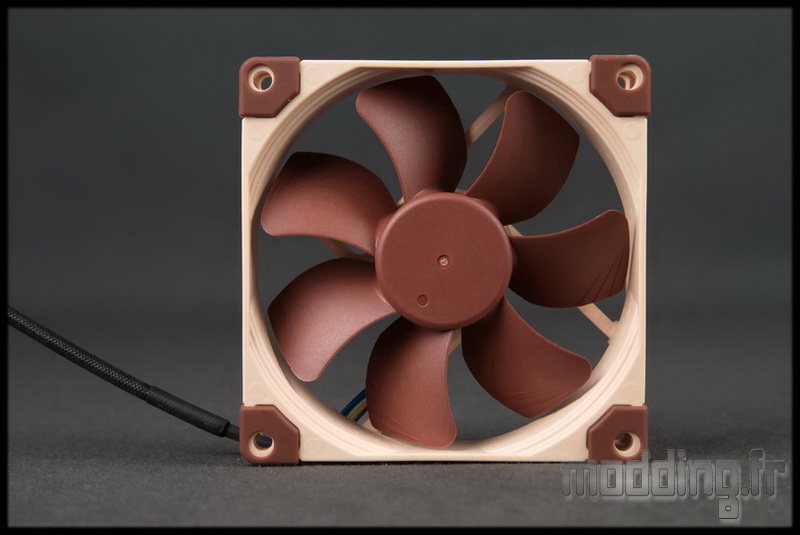

Ventilateur en 92 mm, nous retrouvons sa traditionnelle couleur “vanille/chocolat”.

Au dos du ventilateur, une pastille adhésive trouve sa place au centre du cadre. En plus du logo et du nom de la marque, nous avons le nom du modèle.
Ici, il s’agit du NF-A9 PWM…

…Et là du NF-A9 FLX.

Le cadre du ventilateur, quelque soit le modèle, est doté de silentblocs anti-vibrations aux 4 coins et sur les deux faces.
Fabriqués à base de silicone extra souple, ils sont amovibles et de la même couleur que les pales.

Toujours au niveau du cadre, mais sur la bande interne, nous avons deux rangées de micro structures triangulaires.
Une optimisation qui permet de réduire le niveau sonore de part le mouvement des pales, il contribue aussi à améliorer le flux d’air ainsi que la pression statique.
Un schéma avec de plus amples explications se trouve ==>ici<==.

Un autre élément seconde ces micro structures, c’est cet aspect en forme de marche d’escalier sur la partie avant du cadre.
Baptisé “Stepped Inlet”, le concept crée une turbulence au flux entrant ce qui permet une meilleure adhérence de celui-ci au cadre. Il en résulte un renforcement du flux d’air, de plus il y a un impact sur la qualité sonore avec une répartition du signal sur une plus large bande de fréquences. Un bruit qui vient se fondre plus facilement dans l’ambiance sonore.
Un autre schéma avec d’autres explications se trouve ==>là<==.

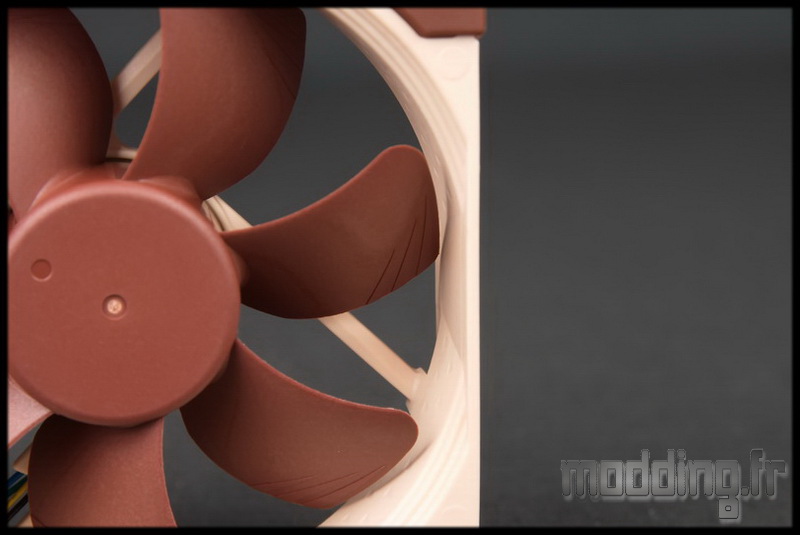

Le cadre mais aussi les pales ont droit à une optimisation du flux d’air.
Au nombre de 7, elles ont à leur extrémité 3 bandes en relief qui sont des canalisateurs de flux. Ils réduisent la séparation des flux et créent une accélération de ce dernier tout en optimisant le niveau sonore.
Nous pouvons avoir plus de détail sur cette technologie baptisée Flow Acceleration Channels ==>ici<==.

Le PWM comme le FLX mesure 25 mm d’épaisseur.
Noctua propose aussi une version PWM en 14 mm.

En plus du nom sur l’étiquette, le détail qui différencie le PWM du FLX est le nombre de fils issus du bloc moteur. 4 fils pour la version PWM.
Sa plage de vitesse de rotation s’étale de 400 tr/min (+/- 20%) à 2000 tr/min (+/- 10%). Un câble LNA contenu dans le bundle permet de limiter la vitesse maximale à 1550 tr/min (+/-10%).
La pleine vitesse engendre un débit d’air de 78.9 m3/h et une pression statique de 2.28 mm H2O.

A la sortie du cadre, les fils sont revêtus d’une graine tressée noire extrêmement compacte.

Gestion PWM oblige, le câble de 200 mm se termine par une prise 4-pins noire.

Sur le FLX, nous avons seulement 3 fils avec le “-“, le “+” et le signal.
Nous avons donc une vitesse de rotation fixe qui est à 1600 tr/min (+/- 10%). La version FLX est livré avec deux adaptateurs LNA et ULNA qui réduisent respectivement la vitesse à 1250 tr/min et 1050 tr/min (+/-10%).
La vitesse maximale engendre un débit d’air de 64.6 m3/h et une pression statique de 1.62 mm H2O.

Sur la version FLX, le câble gainé de 200 mm se termine par une prise 3-pins noire.

Seules les prises et le nom sur les étiquettes différencient ces deux ventilateurs…Ils adoptent le même roulement à savoir le SSO2, pour plus de précision c’est ==>ici<==.
Pour reduire encore plus le niveau sonore sur tous les plans, Noctua intègre le système Smooth Commutation Drive 2 qui permet de réduire les perturbations sonores liées au passage entre chaque bobine du stator.
A droite le FLX, à gauche le PWM.
A moins que…. c’est d’ailleurs peut être le contraire….et zut! je ne sais plus….
comment! nous pouvons apercevoir la couleur des fils! dans ce cas je vous laisse le soin de les reconnaître….

Les spécifications :

	NF-A9 PWM	NF-A9 FLX
Dimensions	92 x 92 x 25 mm	92 x 92 x 25 mm
Branchement	4pins PWM	3pins
Type roulement	SSO2	SSO2
Vitesse de rotation (12 V)	2000 tr/min +/- 10%	1600 tr/min +/- 10%
Vitesse de rotation avec L.N.A.	1550 tr/min +/- 10%	1250 tr/min +/- 10%
Vitesse de rotation avec U.L.N.A		1050 tr/min +/- 10%
Débit d’air (12 V)	78.9 m3/h	64.6 m3/h
Débit d’air avec L.N.A.	62.6 m3/h	51.1 m3/h
Débit d’air avec U.L.N.A.		42.9 m3/h
Pression Statique (12 V)	2.28 mm H2O	1.62 mm H2O
Pression Statique avec L.N.A.	1.53 mm H2O	1.04 mm H2O
Pression Statique avec U.L.N.A.		0.71 mm H2O
Niveau sonore (12 V)	22.8 dB(A)	17.1 dB(A)
Puissance	1.2 W	0.84 W
Ampérage	0.1 A	0.07 A
Durée de vie	150 000 h	150 000 h
Garantie	6 ans	6 ans
