Le ventilateur :

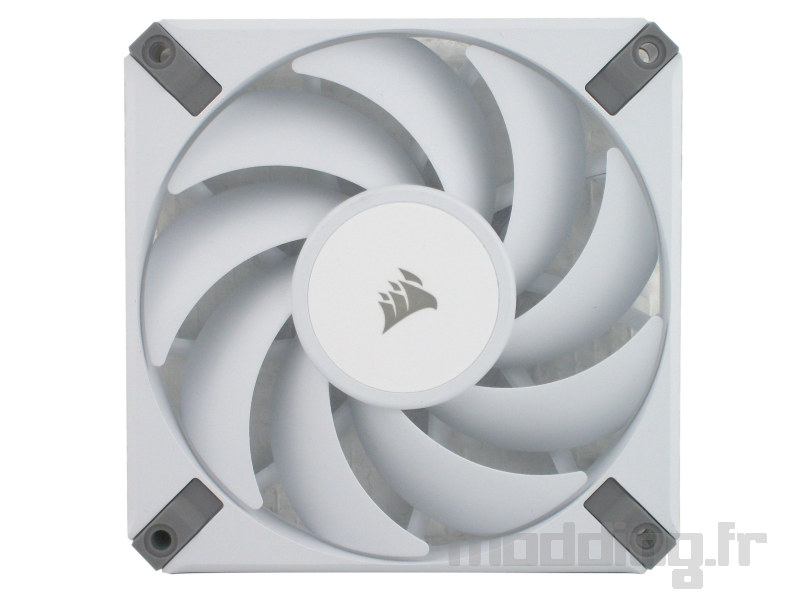

Voici enfin, le Corsair AF120 Elite. Il s’agit d’un ventilateur plutôt classique avec un cadre qui adopte un contour carré. Ici notre version 120 mm est blanche.
Les coins sont légèrement coupés. Le ventilateur se décline également en 140 mm sous le nom de Corsair AF140 Elite. Le design est résolument identique. Les deux tailles existent en blanc et en noir.

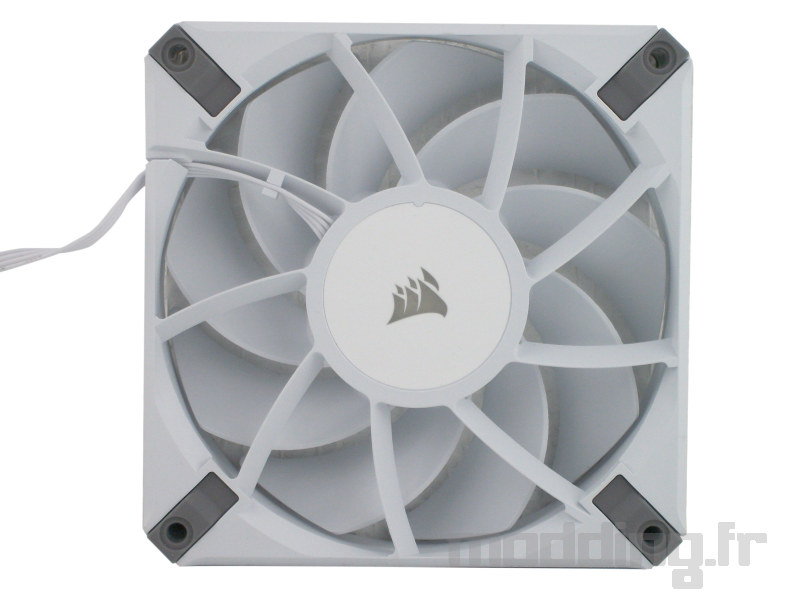

Au dos du cadre, les neuf branches de liaison sont curvilignes. Une étiquette avec le logo de la marque vient au centre pour cacher le moyeu.
L’épaisseur demeure classique avec 25 mm. Le cadre présente des renforts de matières à proximité des coins pour améliorer la rigidité de celui-ci.

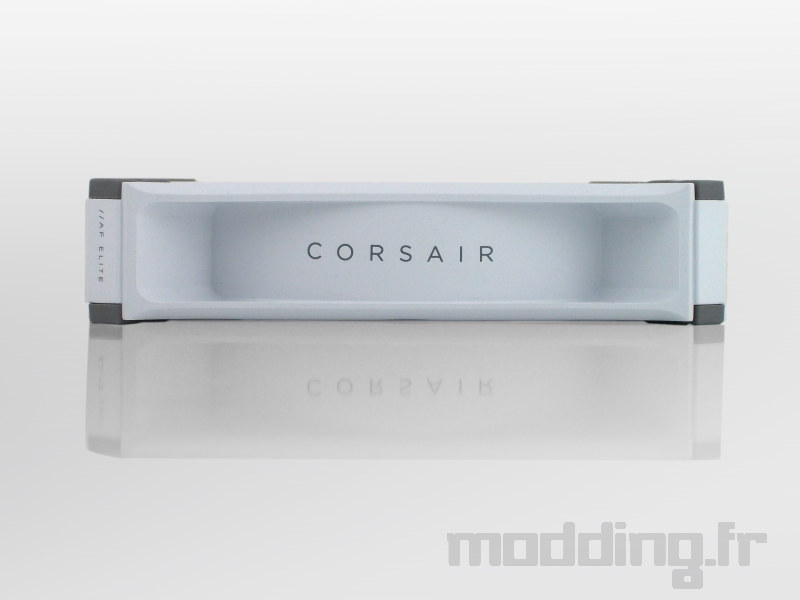

Sur l’une des tranches, on trouve le nom de la marque. C’est discret et plutôt élégant. Ceux qui aiment afficher les marques pourront ainsi facilement placer cette tranche face à la fenêtre de leur boitier.

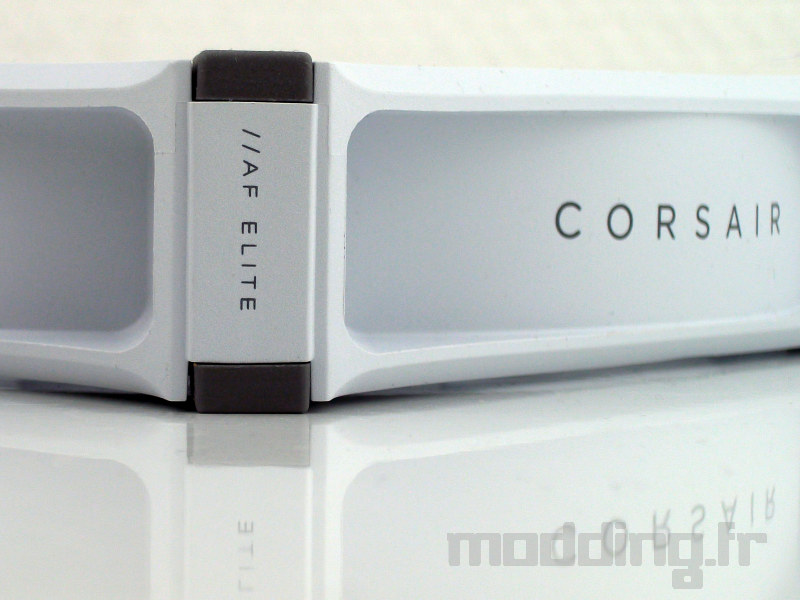

Les plus observateurs d’entre vous auront probablement remarqué le petit marquage sur l’un des angles.

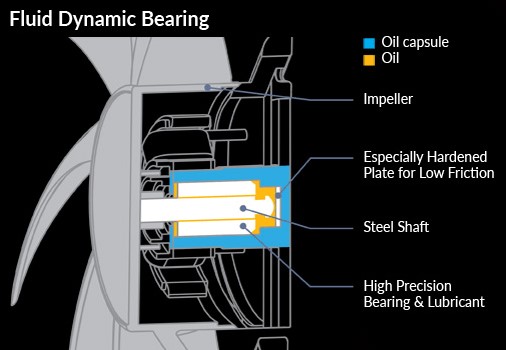

Il s’agit en fait du nom du modèle. Un seul des quatre coins est marqué de la sorte. L’axe central est guidé par des paliers lisses autolubrifiés (roulement hydrodynamique).

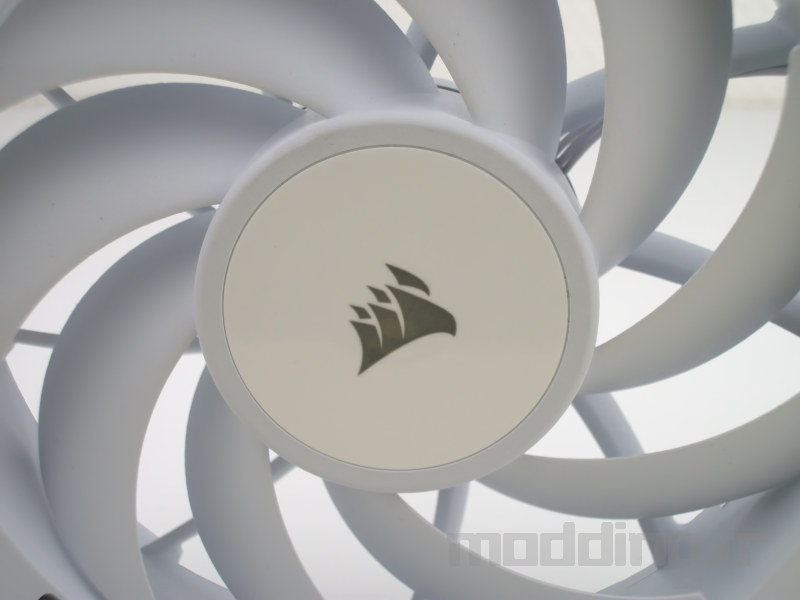

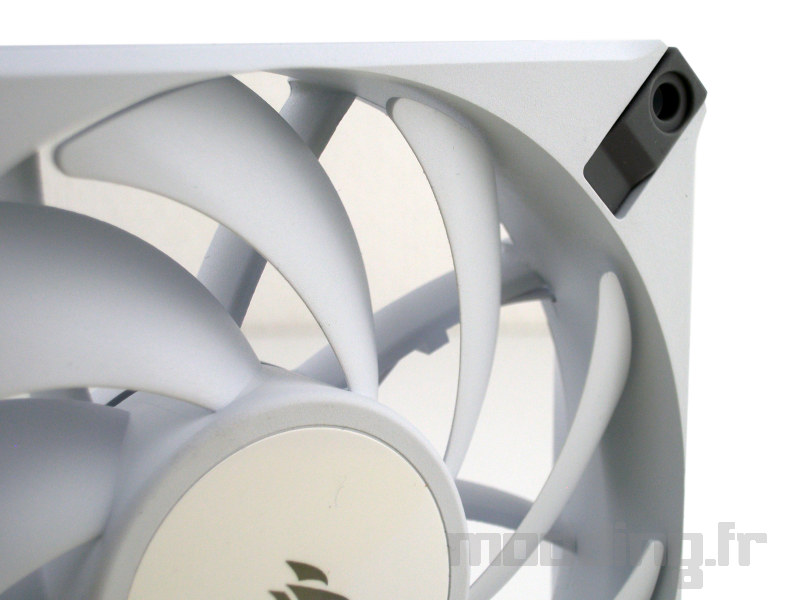

Le ventilateur comporte 9 pales fines et élancées qui viendront assurer le flux d’air. La forme et le nombre nous montrent que ce ventilateur se destine surtout à de la ventilation de flux. Pas de dessins sur les pales pour canaliser l’air comme on voit parfois sur certains produits.
La distance entre la roue et la bande interne du cadre est de l’ordre de 2 millimètres au point le plus proche.

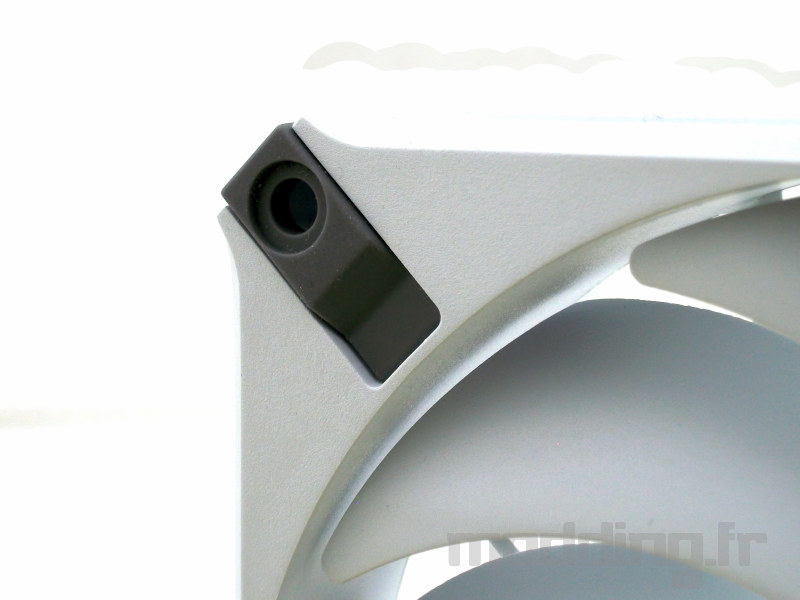

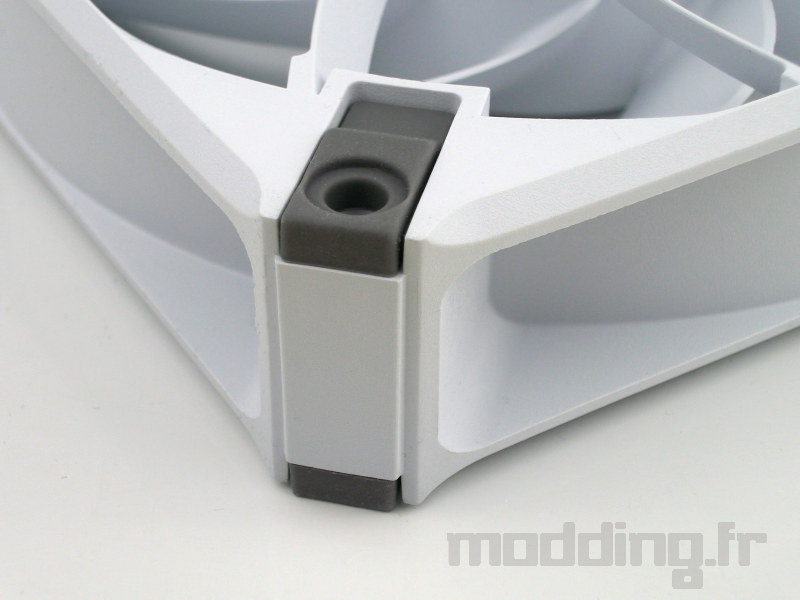

Les coins du Corsair AF120 Elite comportent des inserts en matière souple pour amortir les vibrations. Ils sont noirs sur la version noir et gris sur la blanche. On remarque un chanfrein qui évitera que la tête de la vis ne ressorte de trop.
Les trous de fixation sont traversants. Un insert cette fois en plastique rigide vient canaliser la vis sur l’angle du ventilateur.

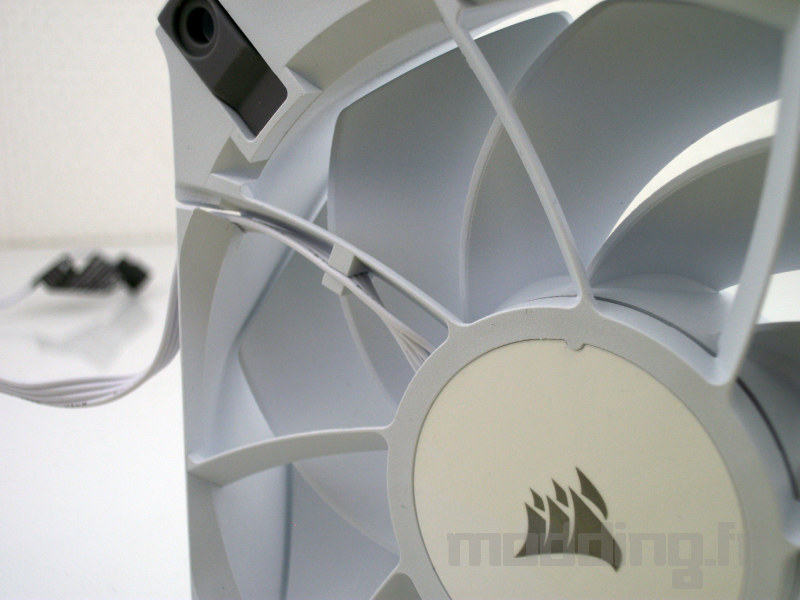

Le câble plat unique noir ou blanc selon les versions dispose de 4 conducteurs. Il sort de la platine centrale via une des branches.

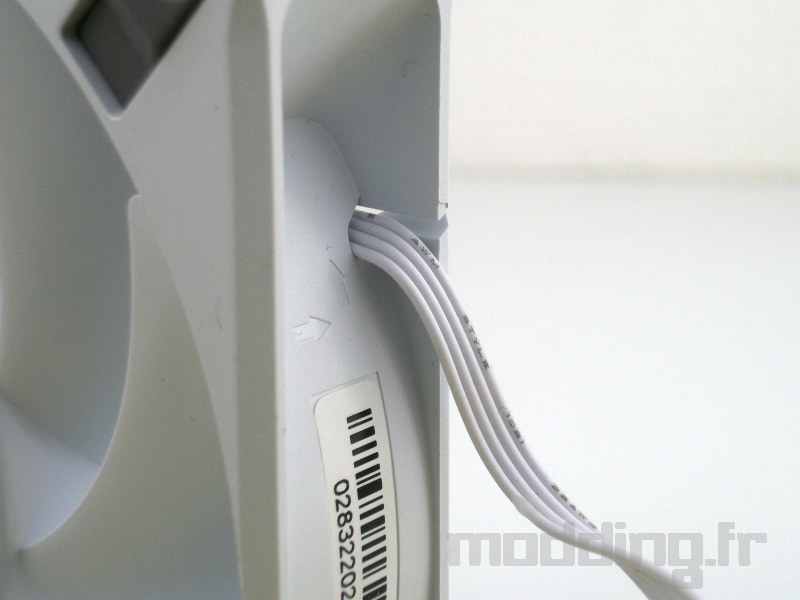

Le câble émerge dans le coin supérieur droit du ventilateur via une encoche qui permet également de fixer le câble. On remarque l’absence de crochet sur la face avant qui aurait pu permettre de faire ressortir le câble sur cette face. Cela peut s’avérer utile dans certaines configurations.

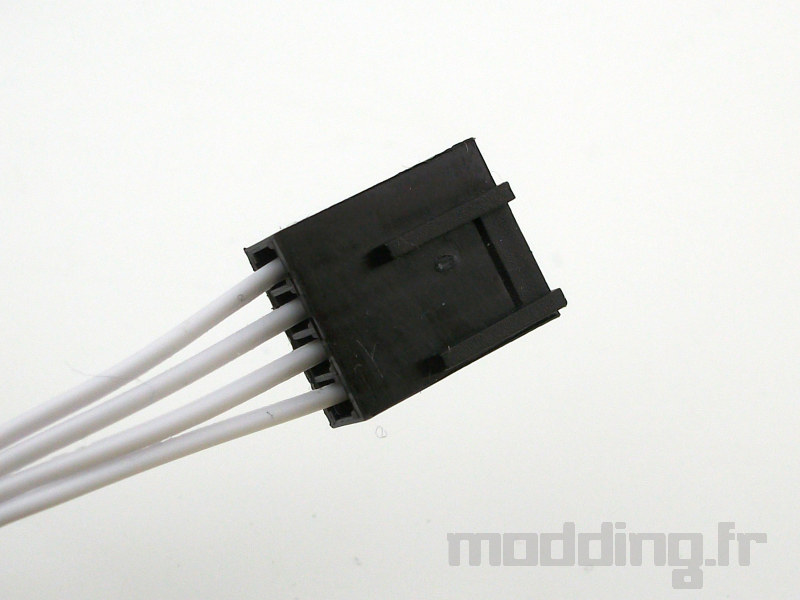

Et enfin le câble de 60cm se termine par une prise ventilateur 4 broches (PWM).
Aucun système de chainage n’est nativement disponible sur ces ventilateurs.

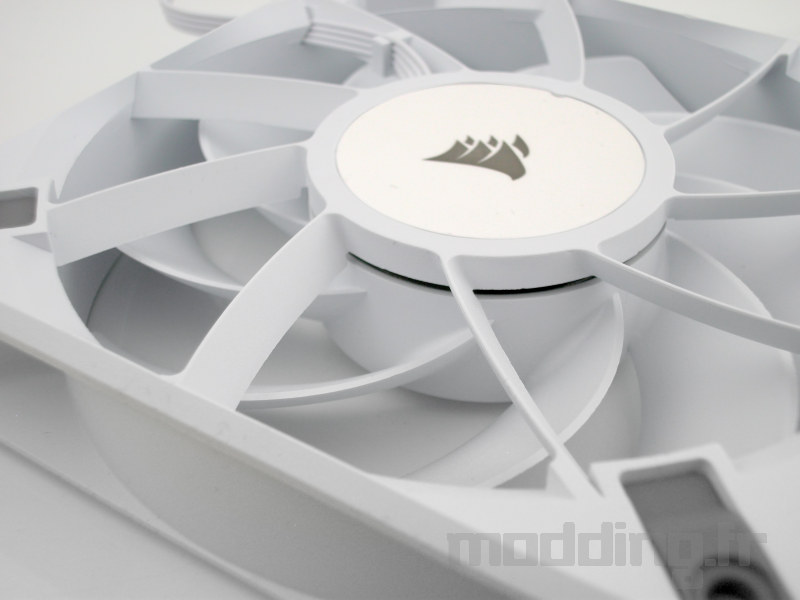

Les ventilateurs AF120 Elite et AF140 Elite sont équipés de “pâles antivortex”. Sous ce nom Corsair évoque en fait le profil des branches de liaison du cadre. Elles sont placées à contre sens de la rotation. La surface est d’environ 1cm de large.
D’après la marque ce système permet de canaliser le flux d’air de façon plus directionnelle que sur un ventilateur classique.
En pratique, ce genre de système réduit les turbulences et donc les nuisances sonores qu’elles peuvent engendrer
