Le ventilateur :

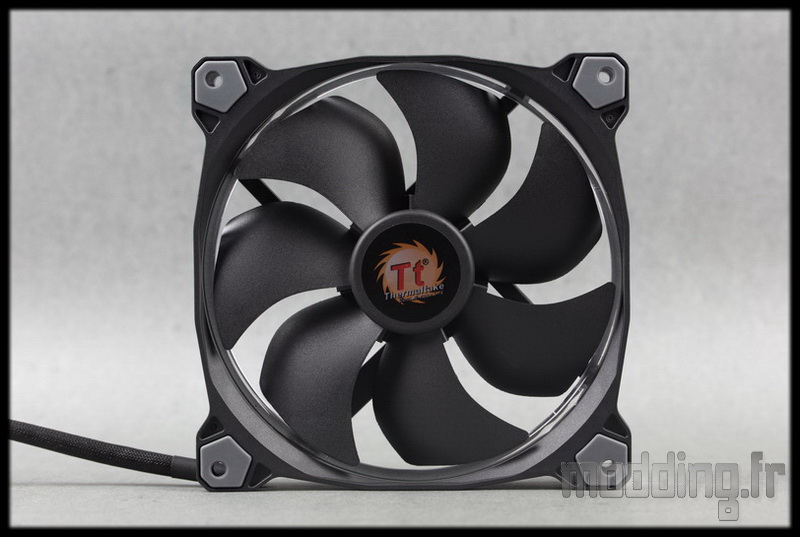

Le Riing 14 est un ventilateur en 140 mm dont la couleur prédominante est le noir.
Le cadre est allégé, l’ensemble pesant 192 g.
Il existe une version en 120 mm : Riing 12 RGB.

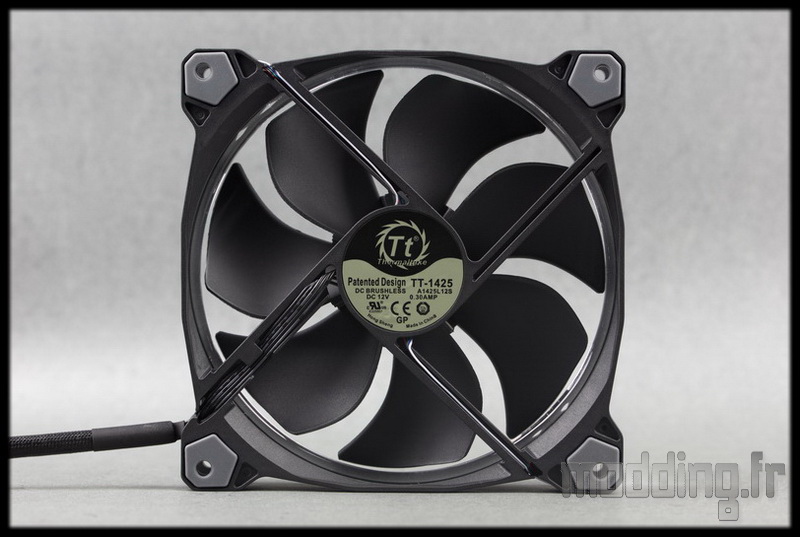

A l’arrière, on trouve l’étiquette adhésive qui regroupe le logo Thermaltake ainsi que les caractéristiques électriques.
Derrière cet autocollant se cache le mécanisme hydraulique du roulement. Des paliers auto lubrifiés qui permettent d’optimiser la réduction du frottement augmentant ainsi l’efficacité du Riing 14 tout en contribuant à la diminution du niveau sonore.

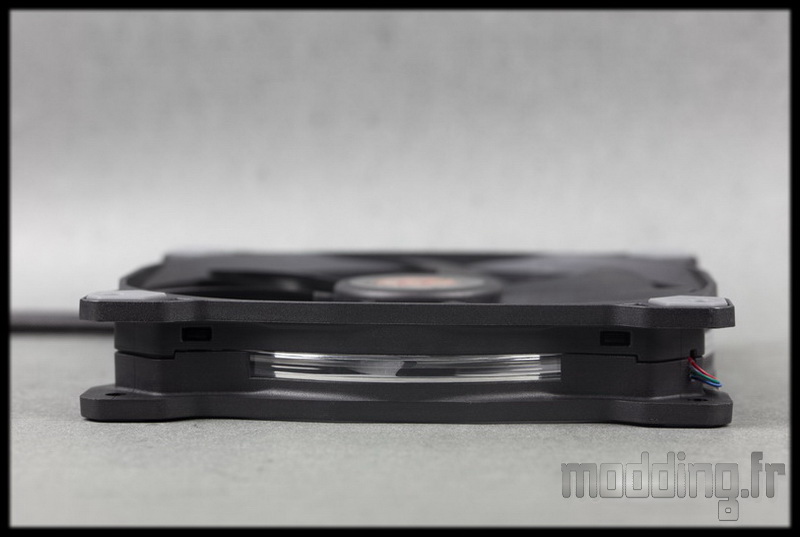

Le Riing 14 a une épaisseur classique de 25 mm.
A l’instar du Riing 12, l’anneau est visible sur l’extérieur du cadre.

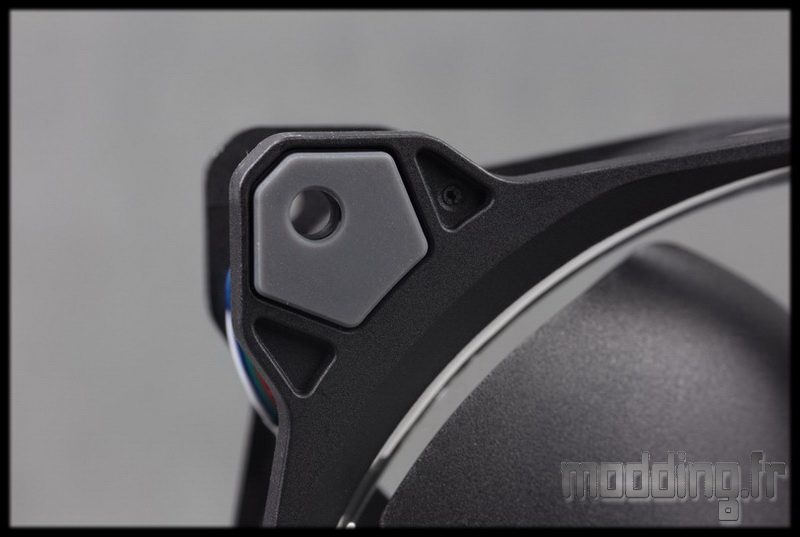

Les 4 coins du cadre sont munis de patin en caoutchouc permettant de diminuer les vibrations transmises au châssis du boitier.
Les patins sont présents sur les deux faces et adoptent une couleur neutre grise.
Les coins du cadre présentent une épaisseur conséquente permettant de s’affranchir de renfort à ce niveau.
De plus le renflement du cadre à ce niveau permet de rigidifier l’ensemble.

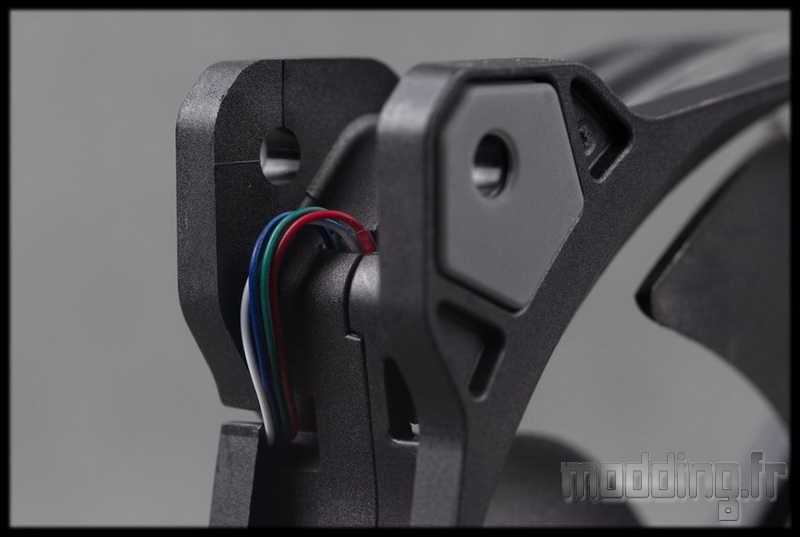

4 fils émergent de cette partie et viennent alimenter les Leds RGB.

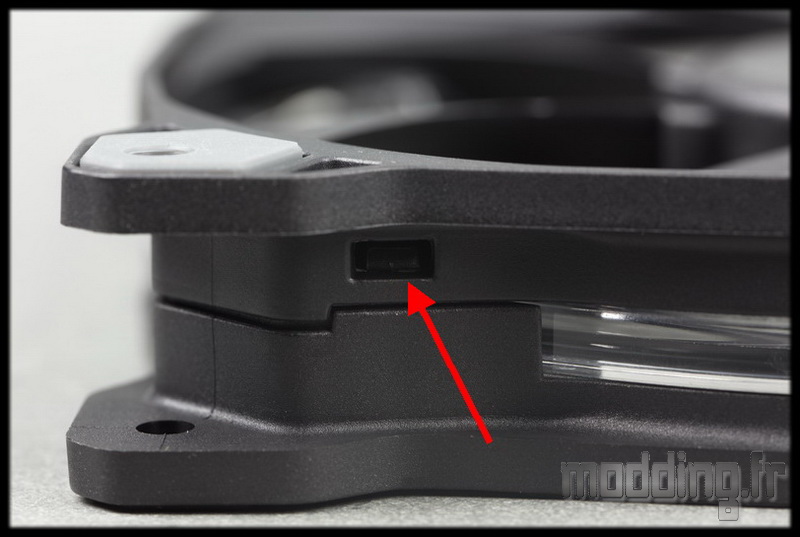

De part et d’autre de chaque coin, nous avons un clips au sein de la structure du cadre qui permet de désolidariser ce dernier en deux parties tout comme le Riing 12.

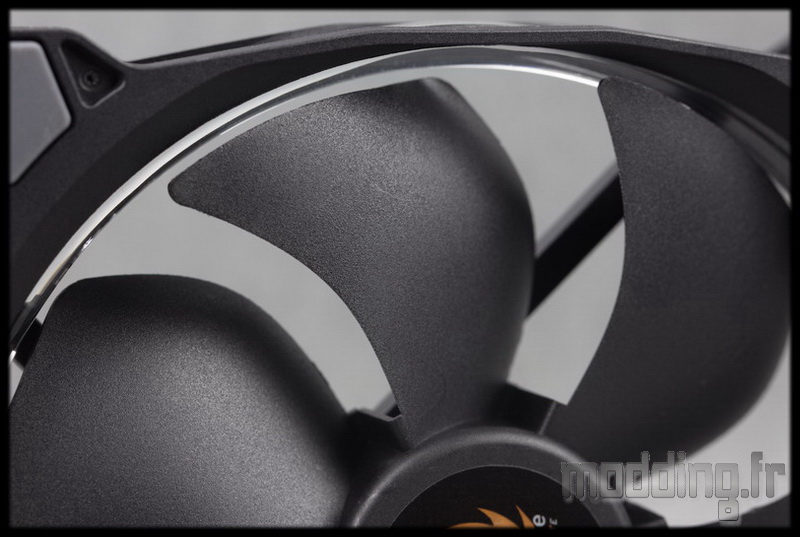

Le ventilateur est doté de 7 larges pales noires.
La surface est légèrement granitée mais point d’artifice du style canalisateur ou strie.

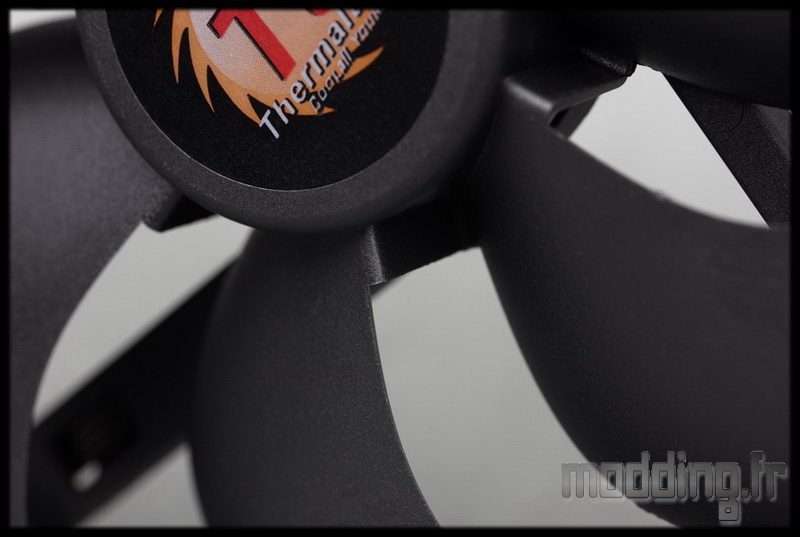

C’est au niveau de leur base que nous trouvons un design particulier. Plus précisément sur l’insertion des pales avec une composante qui relient les bases entre elles.

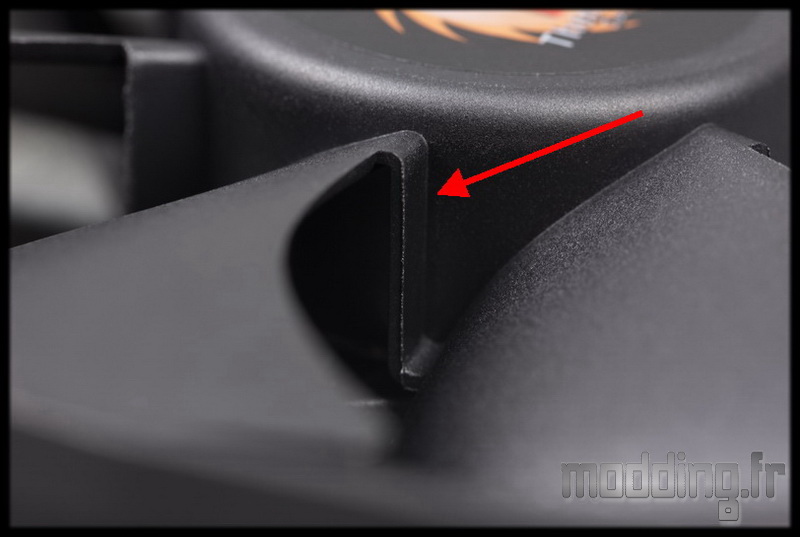

Nous voyons mieux sur cette photo l’insertion de chaque pales sur la partie centrale avec ce retour qui relie les pales entre elles.

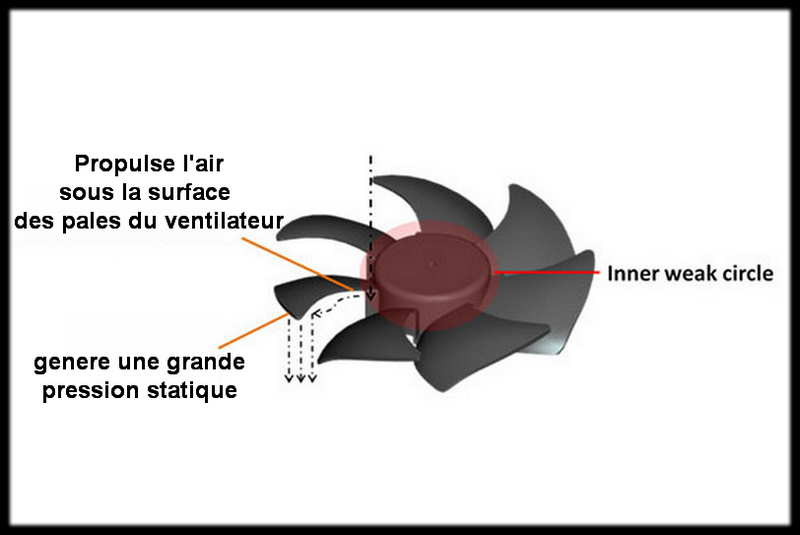

Cela permet de concentrer le flux d’air vers l’extérieur de la pale et engendre ainsi une augmentation de la pression statique.
Cette optimisation porte le nom de Concentrated Compression Blade (CCB).

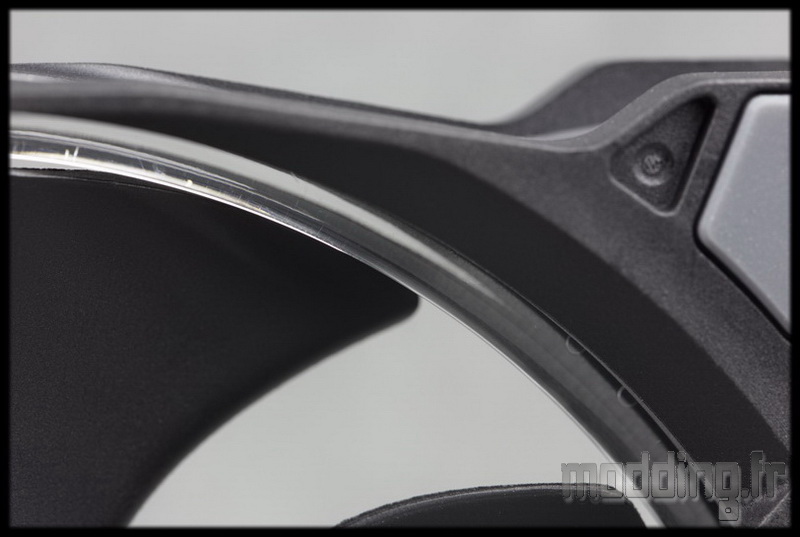

L’anneau visible sur l’extérieur du cadre vient se positionner sur toute la bande interne de ce dernier.
Nous notons que l’anneau déborde largement à l’intérieur, cela permet d’optimiser l’effet lumineux mais aussi de dévier le flux d’air sous la surface de chaque pale venant ainsi se joindre à l’effet du CCB.
Résultat : une meilleure pression statique avec une diminution du niveau sonore.

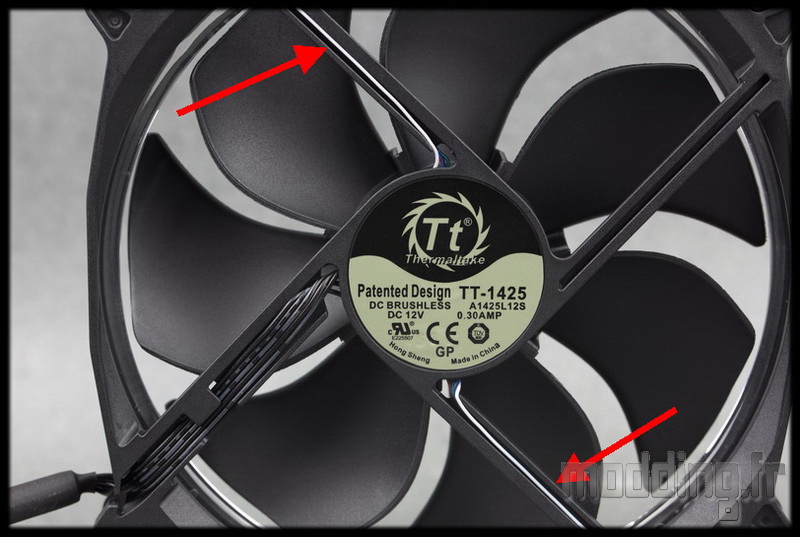

Les renforts du cadre intègrent une gorge pour le passage de câble.
En plus de la sortie classique des fils vers le câble d’alimentation, nous avons deux autres câbles qui mènent aux Leds RGB.

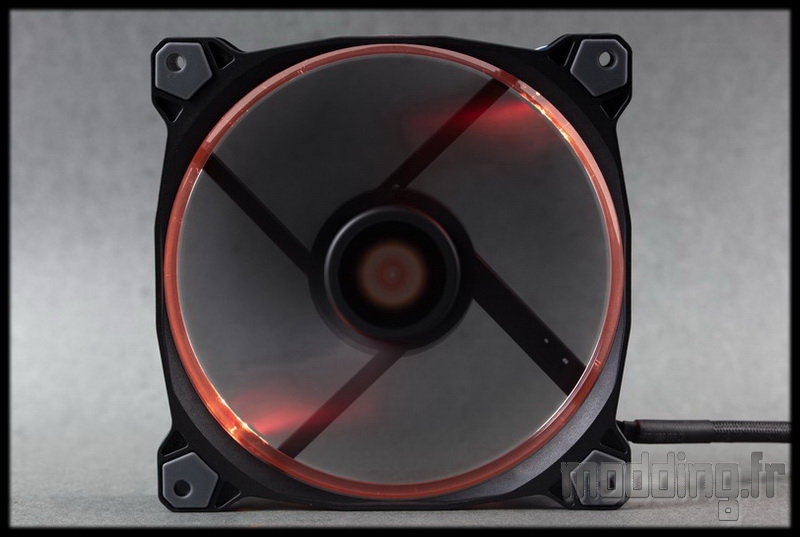

Contrairement au Riing 12, le Riing 14 embarque 2 paires de Leds pour une diffusion plus homogène dans l’anneau.

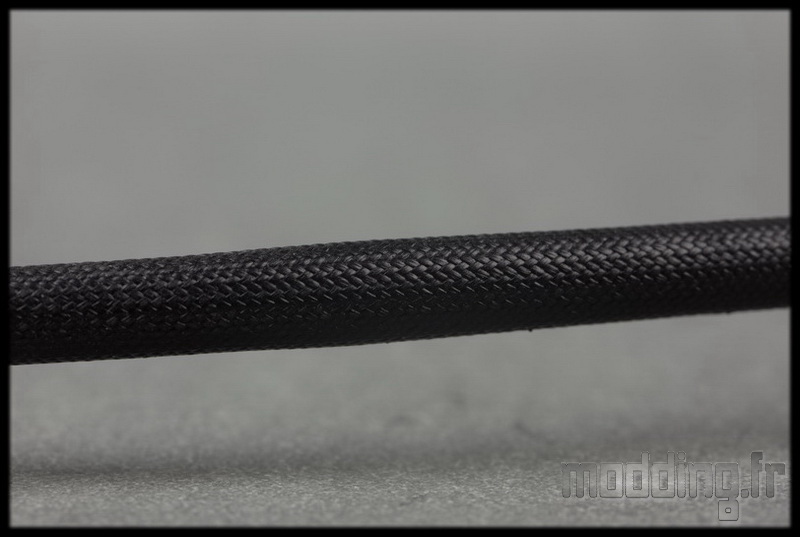

A la sortie du cadre, après avoir plongé dans une gaine thermo, le câble revêt une gaine tressée noire très compacte ne laissant pas apparaître les fils au travers des mailles.
Il mesure 450 mm.

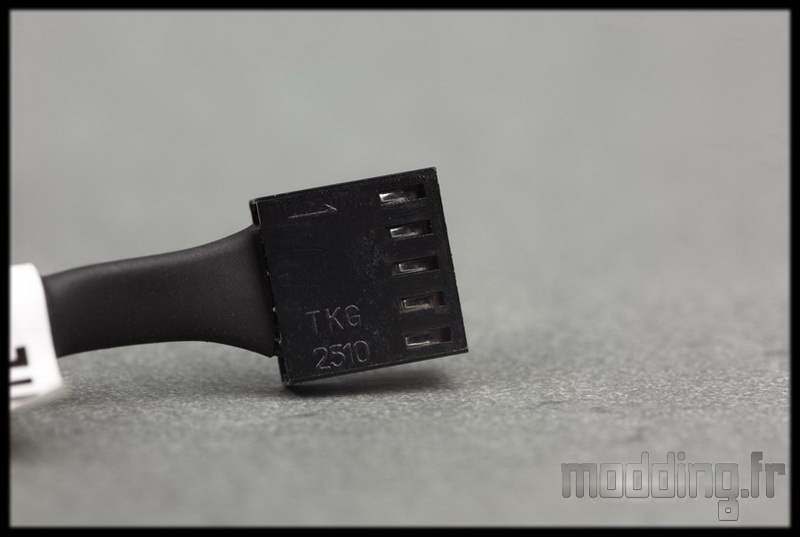

Il se termine par une prise propre au Riing RGB… à savoir une prise 5-pins!
Nous avons donc 5 fils qui constituent le câble avec le fil “Négatif”, le fil “Positif”, le fil “Signal”, le fil “PWM” et le fil pour le contrôleur RGB.
La vitesse de rotation est portée à 1400 tr/min ce qui engendre un débit d’air de 51.15 CFM soit 86.9 m3/h et une pression statique de 1.58 mmH2O.
L’ampérage est de 0.26A ce qui donne une puissance consommé à 12 v de 3.12 W.
