Le ventilateur :
La principale caractéristique visuelle de la gamme Redux est sans conteste le changement de couleurs des ventilateurs!!! On passe du vanille/chocolat aux teintes de gris avec un gris clair pour le cadre et un gris foncé pour les pales du ventilateurs.
La forme du cadre respecte le design de tous les ventilateurs en 120 mm de la marque : carrée avec les coins arrondis, du classique de chez classique.
On note par contre l’absence des silentblocs dans les coins… Le ventilateur est nu comme un ver !!!
A l’arrière, nous avons la pastille adhésive mentionnant, sur un fond gris…, le nom du modèle ainsi que ses caractéristiques électriques.
Le logo de la marque est aussi présent mais la chouette Chevêche ne semble pas vouloir quitter son environnement boisé…
Il est aussi indiqué le type de roulement qui équipe le ventilateur Redux : SSO Magnet.
Nous avons ici la première version du roulement SSO2 qui équipe les autres ventilateurs de la marque.
A croire que l’ancien modèle NF-P12 a été plongé dans un bain qui lui a fait perdre sa couleur tout en gardant ses caractéristiques d’origine…

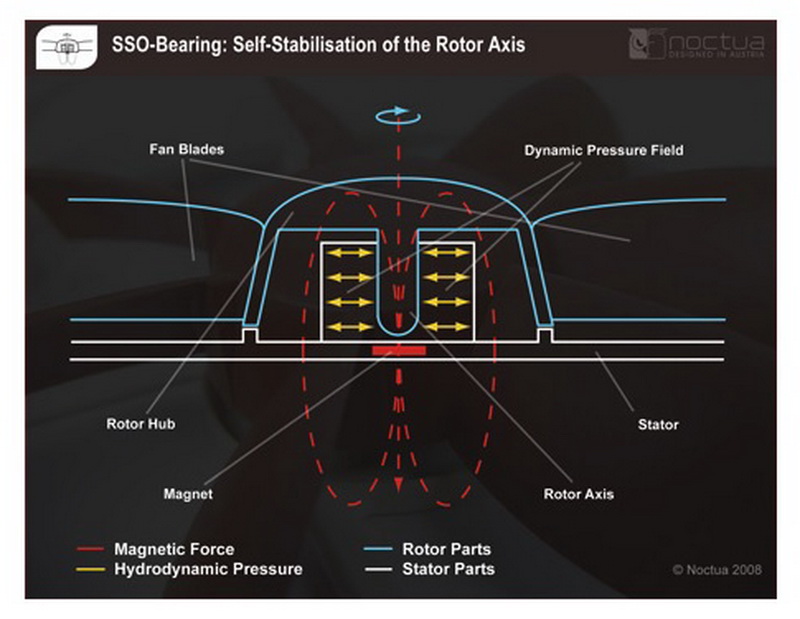

Le SSO Bearing est un palier lisse hydraulique autostabilisé de par la pression de l’huile renfermé dans ledit palier.
Noctua rajoute un soutien magnétique qui renforce la stabilisation de l’arbre du rotor et assure son centrage de façon plus rapide et plus précise.
Ce principe accroît la fiabilité dans le temps du roulement ce qui permet à la marque de garantir son ventilateur sur 6 ans.
Le ventilateur mesure 25 mm d’épaisseur.
Sur le bord du cadre , nous avons le logo de la marque qui est gravé à même la matière.
Athene Noctua for ever !!!
Du centre légèrement bombé qui recouvrent le mécanisme de roulement, émergent les 9 pales du ventilateur Redux.
Chacune de ces pales intègre la technologie Vortex Control Notches.
Nous avons deux entailles appliquées sur le bord interne de la pale, à proximité de la bande interne du cadre.
Cela permet d’améliorer le flux d’air en réduisant les turbulences et les pertes de vitesse.
Une réduction du niveau sonore est aussi engendrée de par le fractionnent du vortex en plusieurs petits vortex, le son est du coup reparti sur une plage de fréquences plus étendue.
La petite nouveauté sur cette série Redux NF-P12 est donc la mise en place de deux petits trous supplémentaires placés de part et d’autre du point de fixation du ventilateur.
Un élément que nous n’avions pas sur le Redux NF-P14S…
Du coup, nous pouvons maintenant équiper notre ventilateur de silentblocs NA-SAVP1 appartenant à la gamme Chromax que l’on peut trouver au prix de 6.90 euros.
L’espace entre les deux faces du cadre est laissé libre mis à part la présence de deux renforts faisant partie intégrante de la structure du cadre.
La série NF-P ne présente pas d’autres optimisations aérodynamiques telles qu’on peut les avoir sur la série NF-F ou NF-A, comme les marches d’escalier “Stepped Inlet”, les microstructures sur la bande interne du cadre ou le système Focudsed Flow au niveau des branches de liaison.
Cependant on remarque la présence d’un évasement vers l’arrière du ventilateur qui prend naissance à la moitié de la bande interne.
Les branches de liaison sont rectilignes et l’une d’elles se charge de conduire les fils colorés, issus de la platine électronique, en dehors du cadre.
Ces fils forme le câble d’alimentation du ventilateur et plongent ensuite dans une gaine thermo suivi d’une gaine tressée noire.
Le maillage de cette dernière est tellement compact qu’on ne distingue plus la couleur des fils.
Le câble mesure 200 mm et finit sa course dans une prise 4-pins pour la version PWM (Redux 1700 et 1300) ou une prise 3-pins pour la versions classique (Redux 900 et 1300).
La version PWM est dotée du circuit électronique NE-FD1.
Ce circuit intègre le SCD qui garantit un fonctionnement plus silencieux et moins énergivore.
La plupart des gestions PWM génère des signaux carrés se traduisant par des à-coups, ce qui engendre le bruit “cliquetis” caractéristique de ces ventilateurs, notamment à basse vitesse.
Le SCD réduit la vitesse de balayage en sortie afin de donner une impulsion plus progressive, il en résulte une disparition des cliquetis.
Le Redux NF-P12 PWM bénéficie de la seconde version du SCD (Smooth Commutation Drive) qui améliore encore plus la souplesse de passage d’un bobinage à l’autre du stator.
La version 1300 tr/min est le seul ventilateur proposé avec une gestion PWM ou une prise classique 3-pins.
La version 900 tr/min est alimenté par une prise 3-pins tandis que la version 1700 tr/min est seulement proposé avec une gestion PWM.
Le Redux NF-P12 1700 PWM est doté d’une plage de vitesse de rotation s’étalant de 450 (+/- 20%) à 1700 tr/min (+/- 10%).
A sa vitesse maximale, le débit d’air est de 120.2 m3/h (soit 70.75 CFM) et la pression statique est à 2.83 mm H2O.
Le Redux NF-P12 1300 PWM est doté d’une plage de vitesse de rotation s’étalant de 300 (+/- 20%) à 1300 tr/min (+/- 10%).
A sa vitesse maximale, le débit d’air est de 92.3 m3/h (soit 54.32 CFM) et la pression statique est à 1.68 mm H2O.
Le Redux NF-P12 900 tourne à …………. 900 tr/min (+/- 10%).
Cela génère un débit d’air est de 63.4 m3/h (soit 37.36 CFM) et la pression statique est à 1.21 mm H2O.
