Le ventilateur :

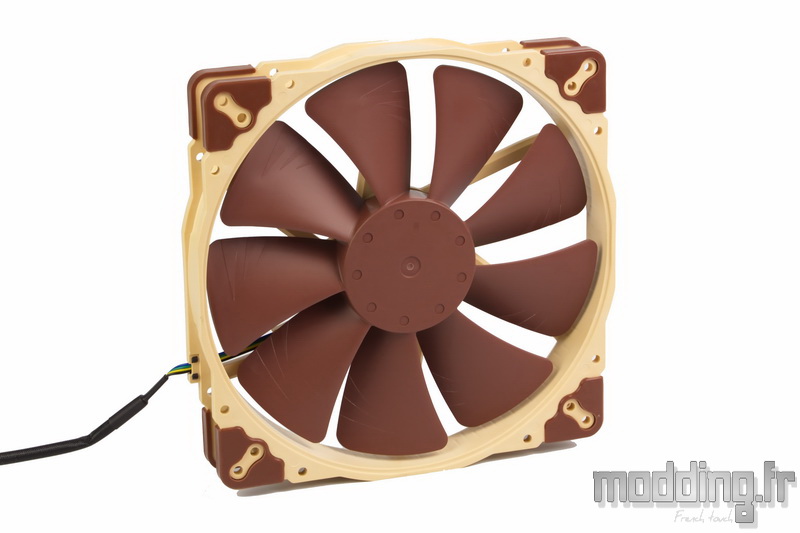

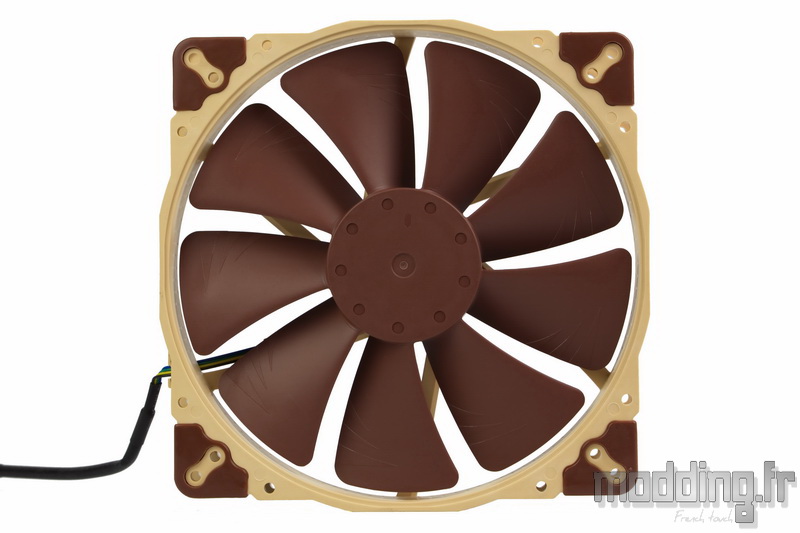

Voici le grand NF-A20 !
Un ventilateur de 200 mm de diamètre qui arbore fièrement les couleurs de la marque Noctua.
Cadre vanille et pales chocolat, ces dernières sont au nombre de 9.

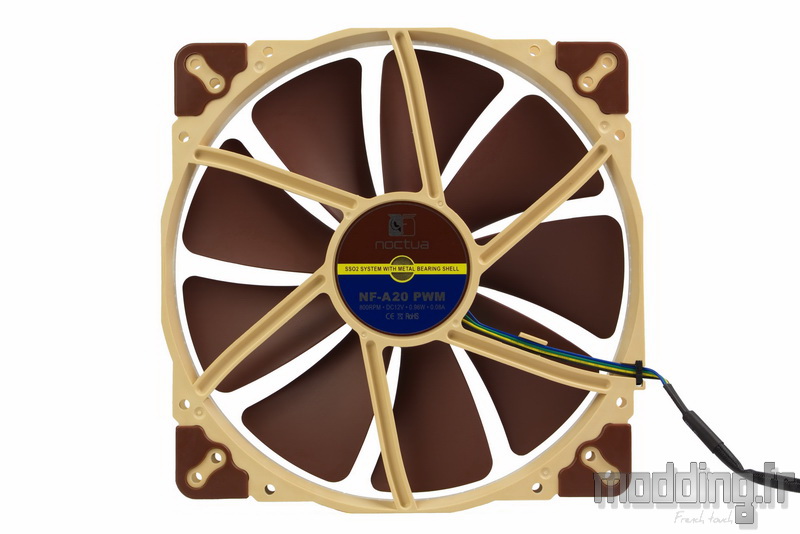

A l’arrière, on retrouve la pastille adhésive métallisée propre aux ventilateurs Noctua.
Elle contient le logo de la marque, le nom du ventilateur ainsi que sa version, la vitesse de rotation max portée à 800 tr/min (commune aux versions PWM et FLX), sa puissance de 0.96 W et son ampérage de 0.08 A.
Le nom du type de roulement est aussi précisé : SSO2, pour plus de précisions sur ce mécanisme, c’est par là.
SSO pour “Self Stabilising Oil-pressure” combine un roulement hydrodynamique à bain d’huile associé à un aimant additionnel qui a pour rôle l’auto-stabilisation de l’axe du rotor.
La version 2 utilise des coussinets en métal et grâce à une meilleure technique dans le domaine du moulage par injection, l’aimant est plus proche de l’axe du rotor. Celui-ci est donc soumis à une force magnétique plus importante, engendrant une meilleure stabilité et précision.
Du coup nous avons un roulement plus fiable dans le temps.

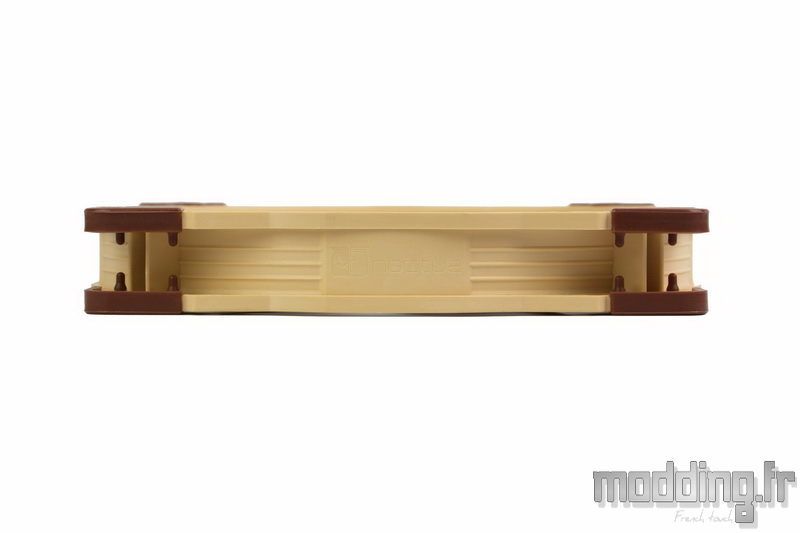

Contrairement à la majorité des ventilateurs, même ceux disposant d’un tel diamètre, le NF-A20 mesure 30 mm d’épaisseur.

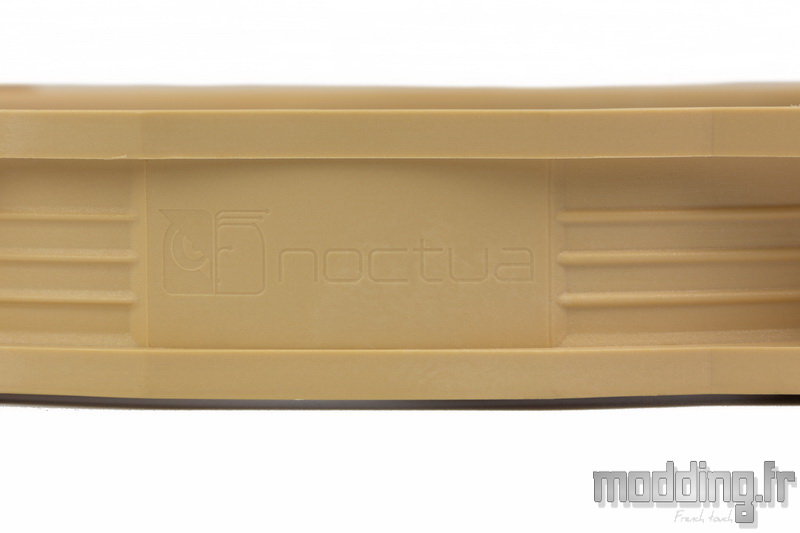

Sur le bord du cadre , nous avons le logo de la marque qui est gravé à même la matière.

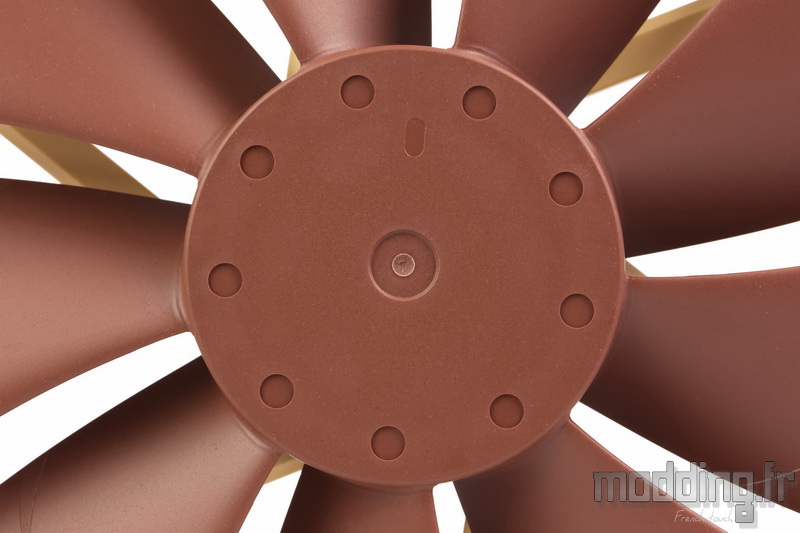

Point de logo placé au centre des pales…

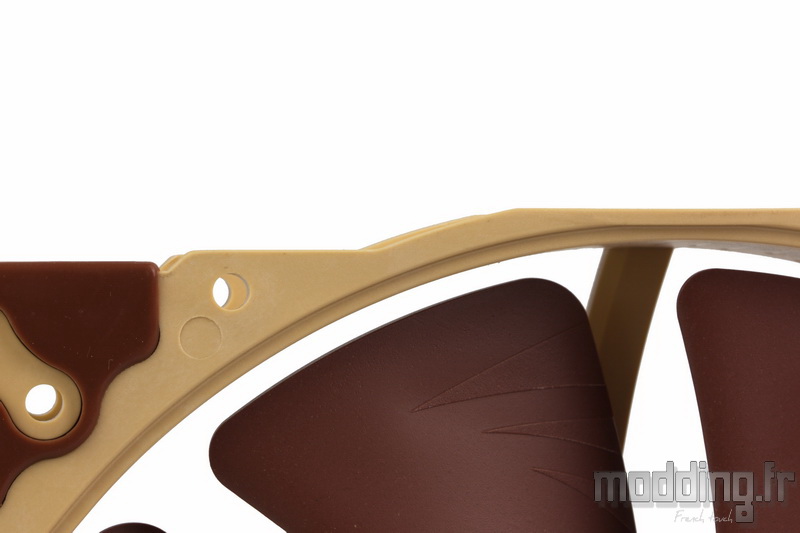

Ces dernières sont larges et reprennent le concept des canalisateurs d’air présent sur la série NF-A des ventilateurs Noctua.
Cette optimisation aérodynamique baptisée Flow Acceleration Channels présente trois canalisateurs sur l’extrémité distale de la pale.
Placés sur le bord de succion, ils permettent de réduire la séparation des flux créant une accélération de ce dernier tout en abaissant le niveau sonore en faisant disparaître le vortex créé par les turbulences.

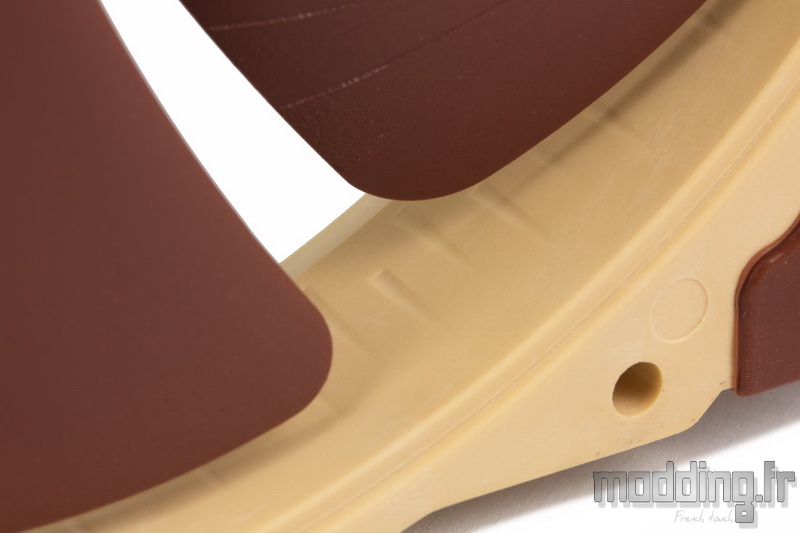

Une seconde optimisation aérodynamique est située au niveau du cadre sur le bord d’entrée du flux d’air.
Il s’agit du système Stepped Inlet qui adopte la conception en forme d’escalier vu sur les autres ventilateurs NF-A et NF-P de la marque, avec un peu moins de marches au niveau de cet escalier…
Ce système ajoute une turbulence au flux entrant, permettant à ce flux de bien coller au cadre générant ainsi son renforcement.
De plus, l’impact au niveau sonore se traduit par une répartition du bruit sur une plus large bande de fréquence. Ce qui engendre une fonte du niveau sonore dans le bruit ambiant sans que l’oreille ne perçoive une note plus aiguë ou grave.

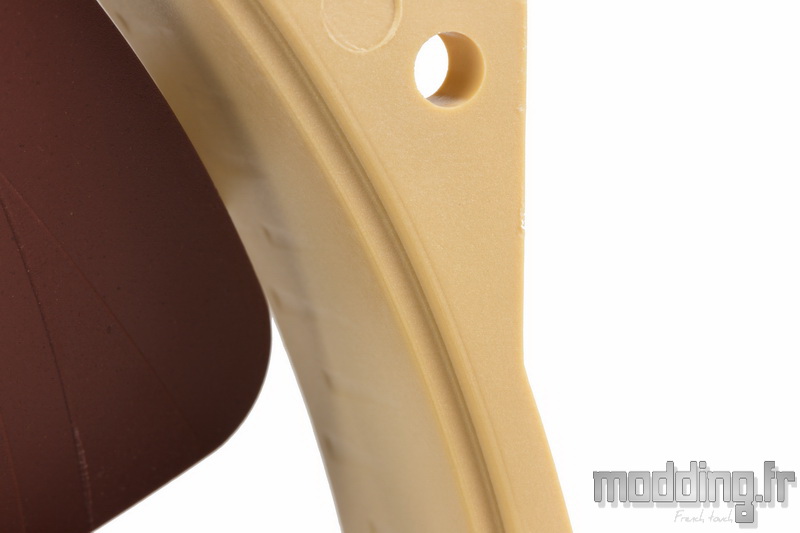

Le troisième élément contribuant à l’amélioration du flux se situe sur la bande interne du cadre.
Le système Inner Surface Microstructures se présente sous la forme de petits conduits creusés à même la matière.
Les extrémités des pales ont tendance à séparer les flux à ce niveau, ce qui engendre des émissions sonores. Ces conduits réduisent cette séparation des flux, de ce fait nous avons une amélioration acoustique tout en augmentant l’efficacité globale.
De bord à bord du cadre, nous retrouvons les 200 mm.
Pour autant, on constate un léger décroché d’environ 5 mm à mesure que nous nous approchons des coins.

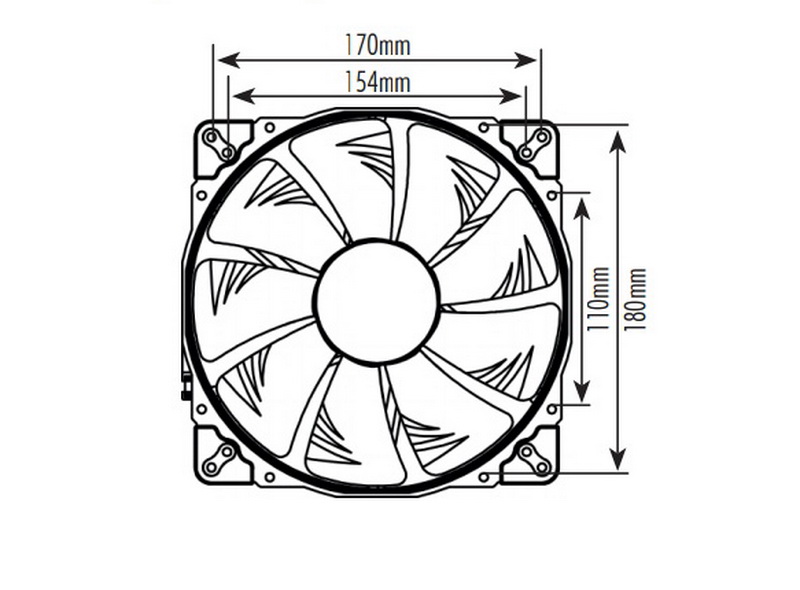

Le NF-A20 comporte plusieurs points de fixation comme on peut le voir sur cette photo.
Cela permet d’avoir trois espacements différents :
- 110 x 180 mm
- 154 x 154 mm
- 170 x 170 mm
Comme le spécifie Noctua dans son guide d’utilisation : ” les formats 154x154mm et 110x180mm vous permettront de remplacer la plupart des ventilateurs 200mm. Quant au format 170x170mm, il est largement utilisé pour les ventilateurs 230 et 250mm qui pourront donc eux aussi être remplacés par le NF-A20 PWM”.

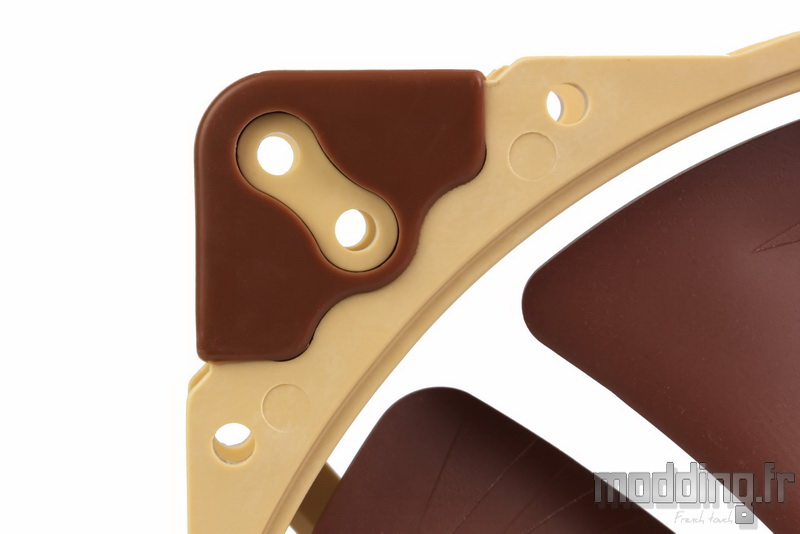

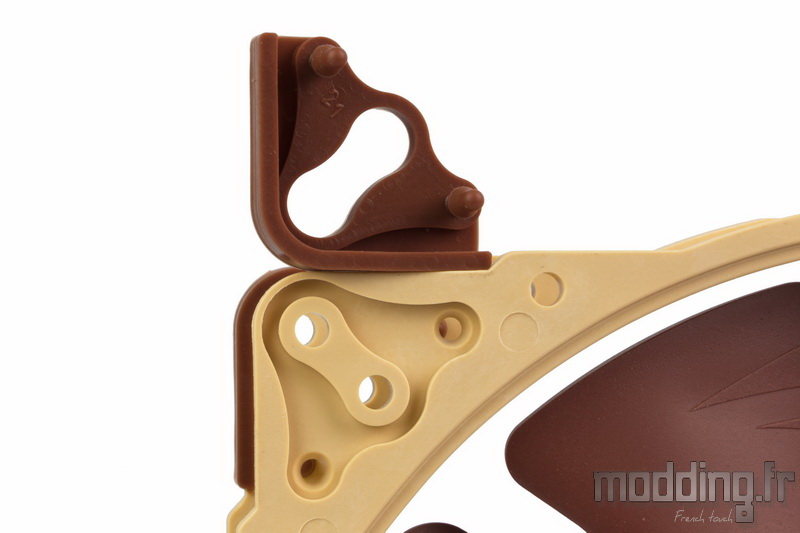

Tout comme les attaches souples, les silentblocs sont constitués de silicone.

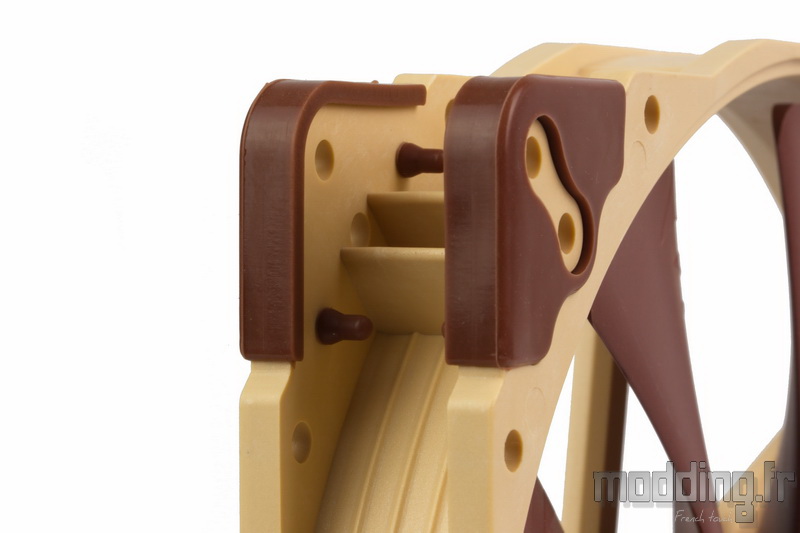

Ils sont présents sur les deux faces et on remarque la présence de petits appendices qui permettent de les fixer sur le cadre.
De ce fait on peut les retirer facilement et comme l’espace entre les deux faces du cadre est laissé libre, mis a part la présence de deux renforts, nous avons tout aise à les remettre en place.

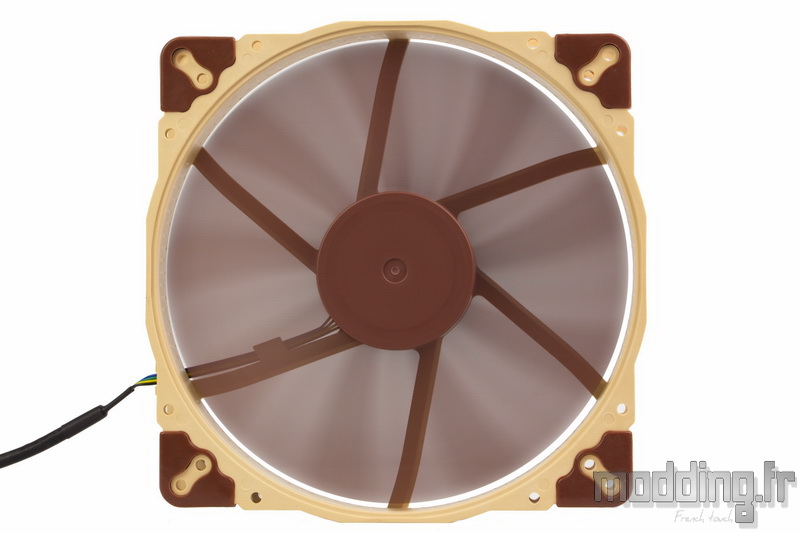

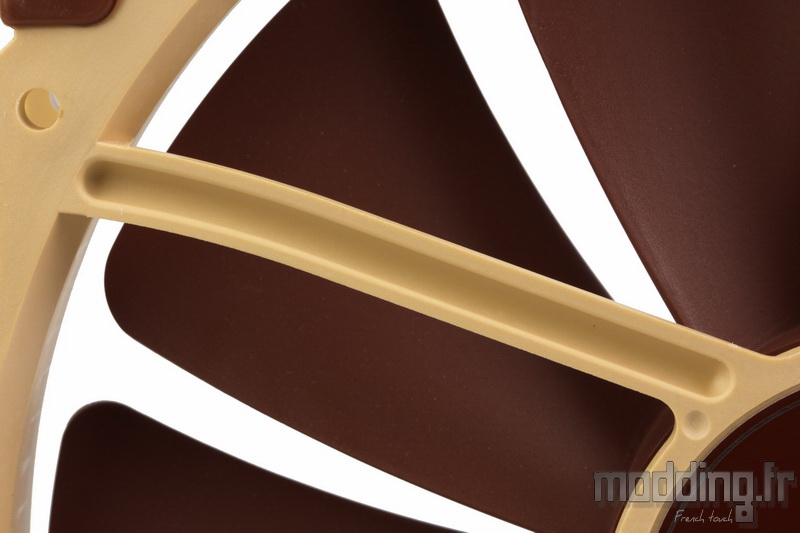

Les branches de renforts du cadre sont en grande partie rectilignes avec une léger virage sur leur extrémité distale.
Ils sont dotés d’une goulotte …

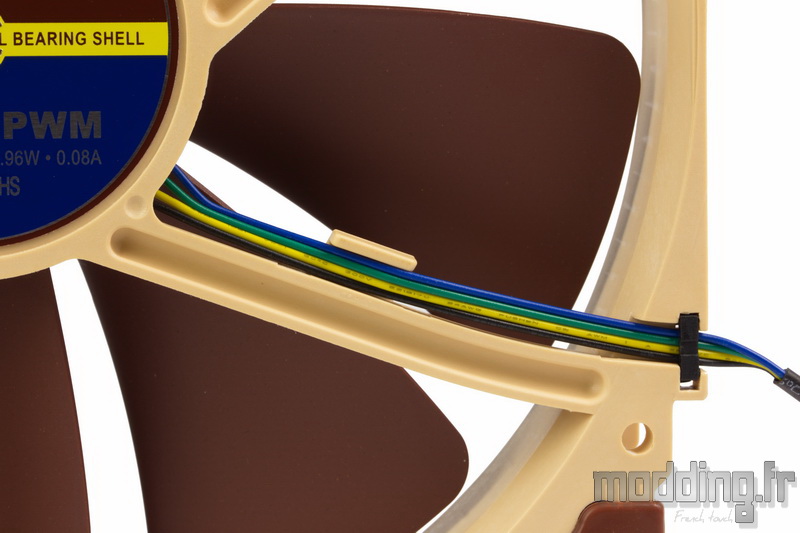

… Cependant les fils d’alimentation ne profitent pas de cette goulotte et suivent donc l’une des branches munie d’un appendice à mi parcours pour les caler à distance des pales.

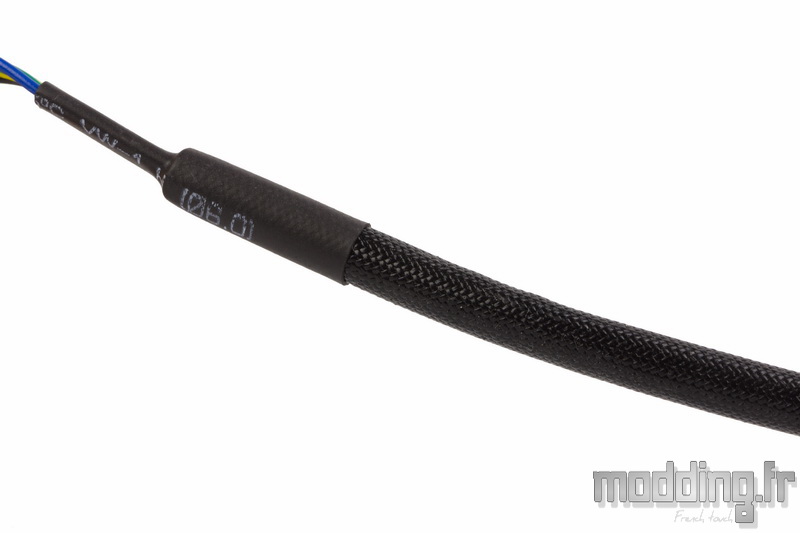

Les fils colorés…. émergent du cadre et plongent dans une gaine thermo suivie d’une gaine tressée noire dont la densité du maillage fait que la couleur de ces fils ne se voit plus…. du tout.

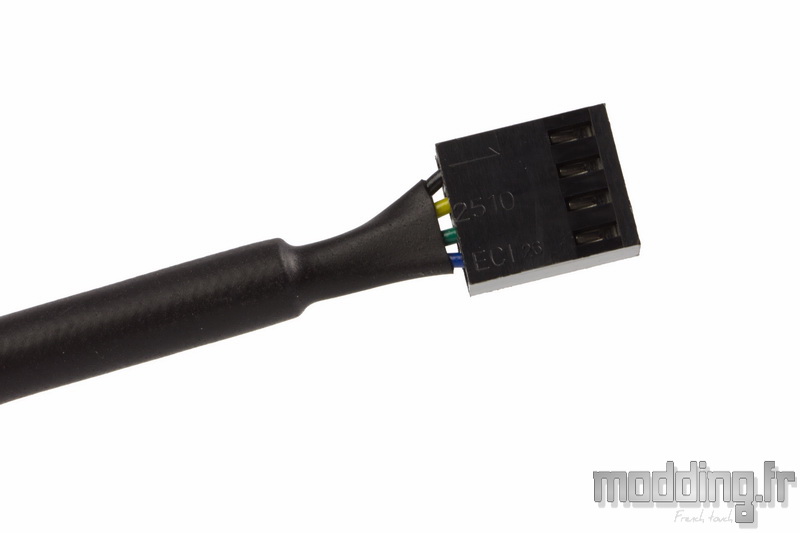

Le câble mesure 200 mm et finit sa course dans une prise 4-pins pour la version PWM ou une prise 3-pins dans sa version FLX.
La version PWM est doté du circuit électronique NE-FD1.
Ce circuit intègre le SCD (Smooth Commutation Drive) qui garantit un fonctionnement plus silencieux et moins énergivore.
La plupart des gestions PWM génère des signaux carrés se traduisant par des à-coups, ce qui engendre le bruit “cliquetis” spécifique de ces ventilateurs, notamment à basse vitesse.
Le SCD réduit la vitesse de balayage en sortie afin de donner une impulsion plus progressive, il en résulte une disparition des cliquetis.
Que ce soit dans la version PWM ou FLX, le NF-A20 génère une vitesse maximale de 800 tr/min.
La version FLX ne dispose que de cette vitesse à moins de coupler le ventilateur à un rheobus ou de le brancher à l’adaptateur LNA qui réduit sa vitesse de rotation à 550 tr/min.
La version PWM est dotée d’une plage de rotation s’étalant de 350 tr/min à 800 tr/min. Elle dispose aussi d’un adaptateur LNA qui vient alors plafonner la vitesse maximale a 550 tr/min.
La rotation à 800 tr/min engendre un débit d’air de 146.9 m3/h et une pression statique de 1.08 mmH2O.
