Les caractéristiques :

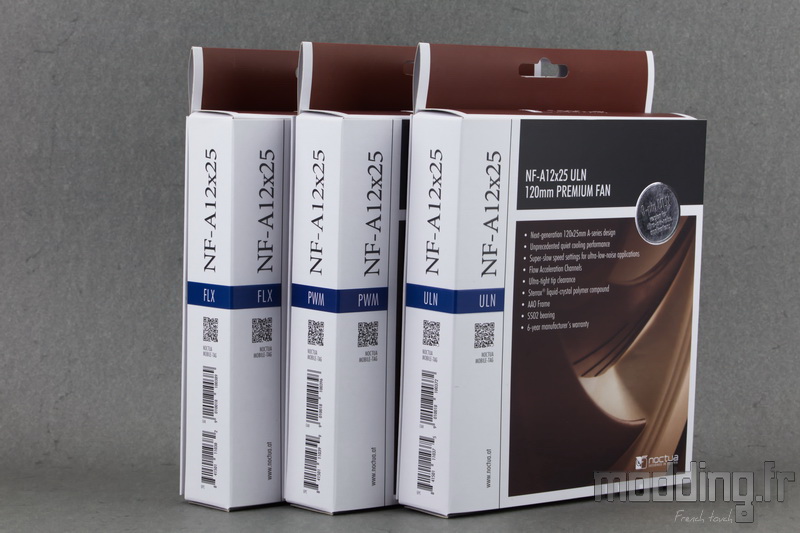

Le NF-A12x25 est décliné en trois versions : PWM, FLX et ULN
Globalement les boites sont identiques si ce n’est la version du ventilateur et quelques caractéristiques qui différent.
Sur la face avant, nous avons une photo qui tease, comme aime faire Noctua, ce nouveau ventilateur. On y distingue une pale et la bande interne du cadre, histoire de faire référence à sa principale caractéristique : la réduction de cette distance.
Dans le coin de cette photo, nous avons quelques lignes qui mettent en avant les autres caractéristiques du NF-A12x25.
Le nom du modèle ainsi que sa version sont repris juste au dessus et sur la bande blanche qui prend place sur le côté.
Une pastille métallisée vante la caractéristique liée à la version du ventilateur comme ici avec la gestion PWM.

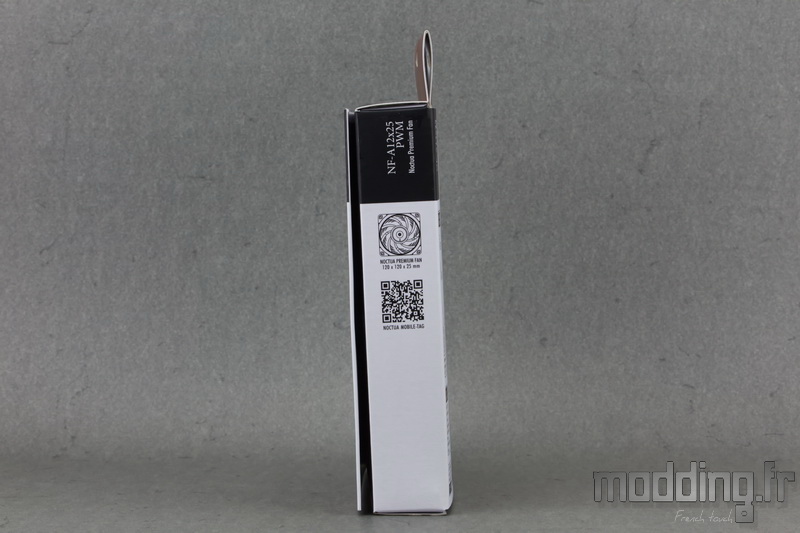

Sur le coté est repris le nom du modèle auquel on rajoute un schéma du ventilateur affichant ses dimensions.
Au dos de la boite, nous avons une traduction en plusieurs langues dont le français qui met en avant les atouts de ce ventilateur.
Sur le coté, sur fond blanc, Noctua nous renseigne sur les spécifications du NF-A12x25 ainsi que sur le contenu de la boite.

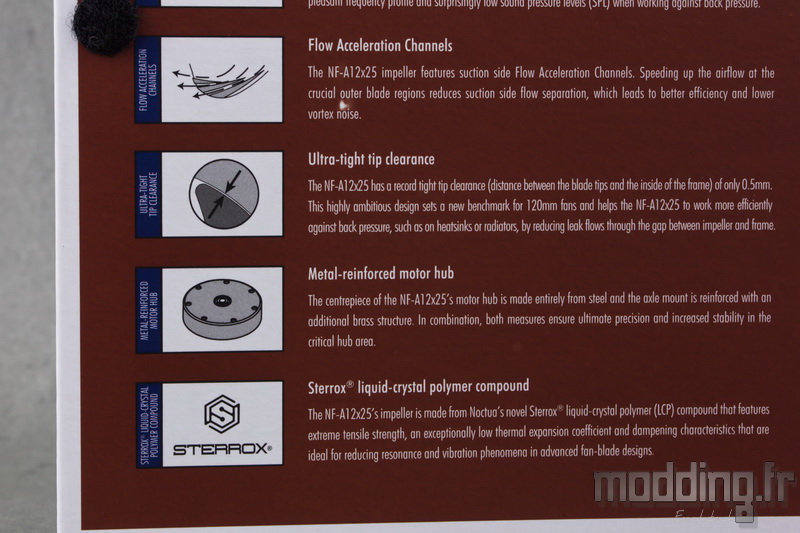

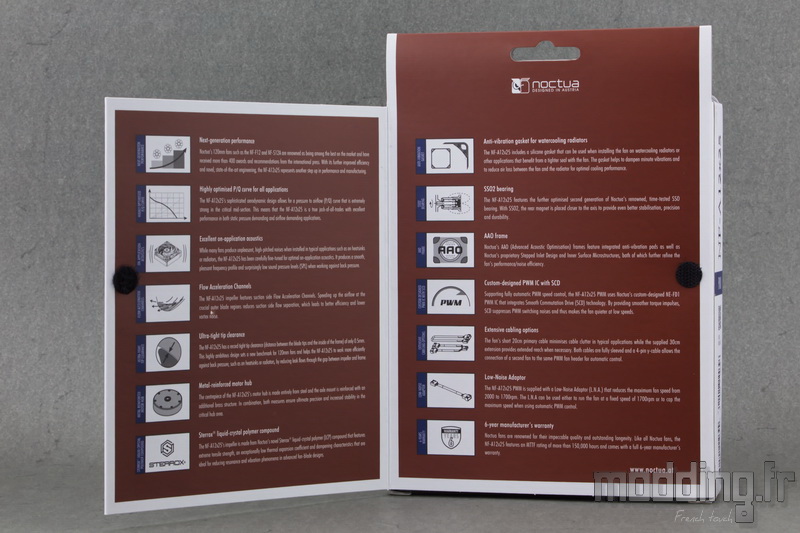

Un rabat nous permet de découvrir tout un panel des différentes caractéristiques du NF-A12x25 avec un descriptif de chacune d’elles en anglais, mais on peut se rendre sur le site de Noctua pour avoir la traduction française.
On retrouve bien-sûr la notion de faible distance entre l’extrémité des pales et la bande interne du cadre de l’ordre de 0.5 mm.
Mais aussi la présence du nouveau matériau qui constitue la structure des pales : le Sterrox.
Sans oublier la cloche en acier qui vient renforcer le rotor.
La boite est dotée d’un second rabat sur sa face avant qui permet d’entrevoir le NF-A12x25…. et notamment le centre des pales dévoilant une petite partie de la cloche en acier…
Le contenu du bundle est retranscrit sur un fond noir sous forme de tableau et de schémas.
Pour ne pas laisser le ventilateur tout seul, Noctua lui octroie un peu de compagnie en laissant apparaître une des attaches souples.

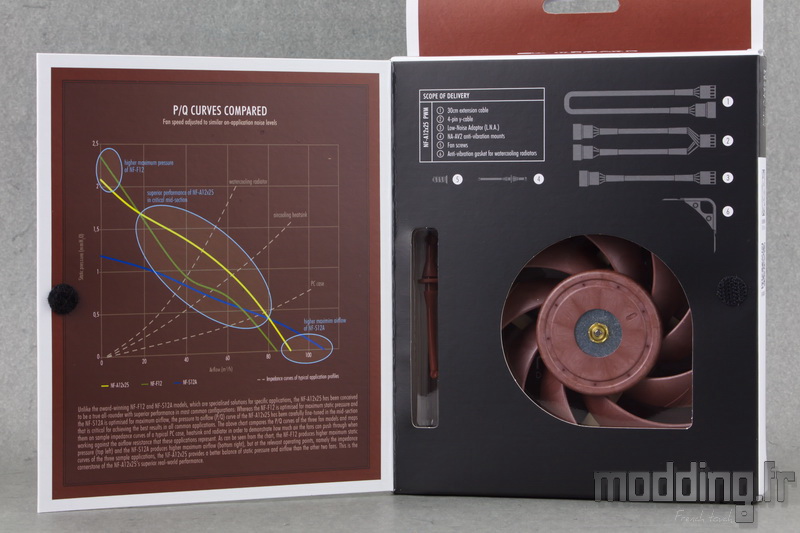

Sur le rabat, nous avons un graphique destiné à comparer les performances du NF-A12x25 versus le NF-F12 et le NF-S12.
Le ventilateur ainsi que son bundle, plus que complet, prennent place dans un blister thermoformé.

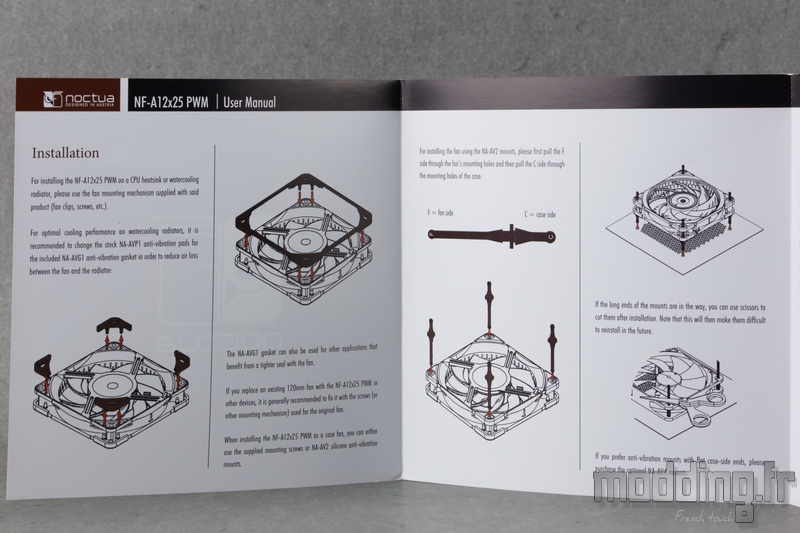

Dans la boite, nous avons le manuel d’utilisation qui nous informe notamment sur la mise en place des attaches souples.
Malheureusement le tout est en anglais… Fort heureusement, on peut trouver la traduction en français sur le site de Noctua.
Nous avons deux types de fixation.

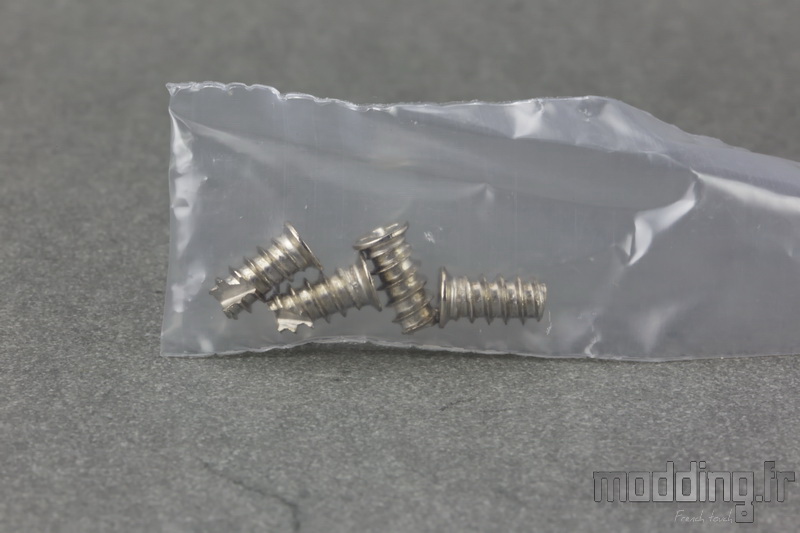

La plus classique avec des vis chromées dotées du pas spécifique propre au montage des ventilateurs.

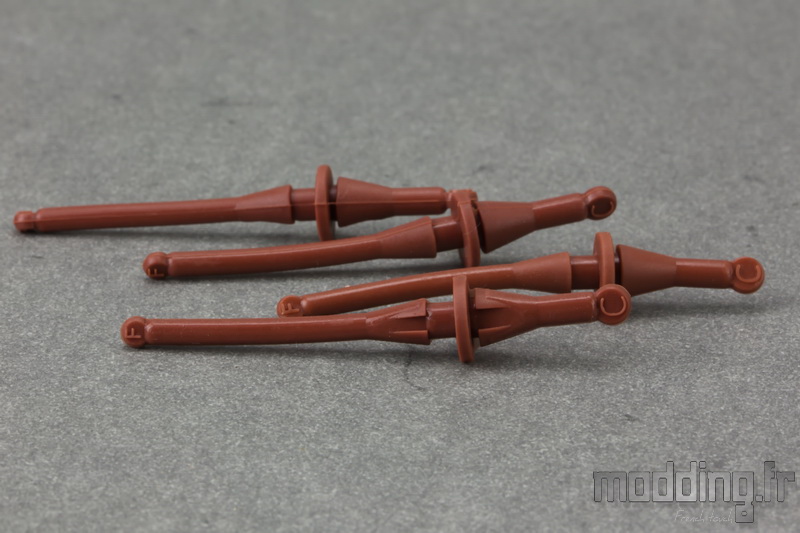

Puis nous avons un jeu de 4 attaches souples en silicone (marron…).
Il s’agit des attaches NA-AV2 qui disposent d’une extrémité conique.
La pointe “C” se positionne vers la paroi du boitier tandis que la pointe “F” se dirige vers le point de fixation du ventilateur.
Noctua rajoute un nouvel accessoire dans le bundle dedié à la mise en place du ventilateur sur un radiateur.
Nous verrons cela plus tard dans ce test et nous allons en profiter pour vous parler du NA-SFMA1 qui permet d’adapter un ventilateur en 120 mm sur un radiateur de Watercooling destiné à accueillir des ventilateurs en 140 mm.
Ensuite nous avons toute un série de câbles supplémentaires dont le type diffère en fonction de la version PWM, FLX ou ULN.
Bien que les fils composant les différents câbles soit colorés, ils sont tous revêtus d’une gaine tressée noire très compacte.
On commence par les câbles présents avec le NF-A12x25 PWM dont le câble d’alimentation est doté d’une prise 4-pins.

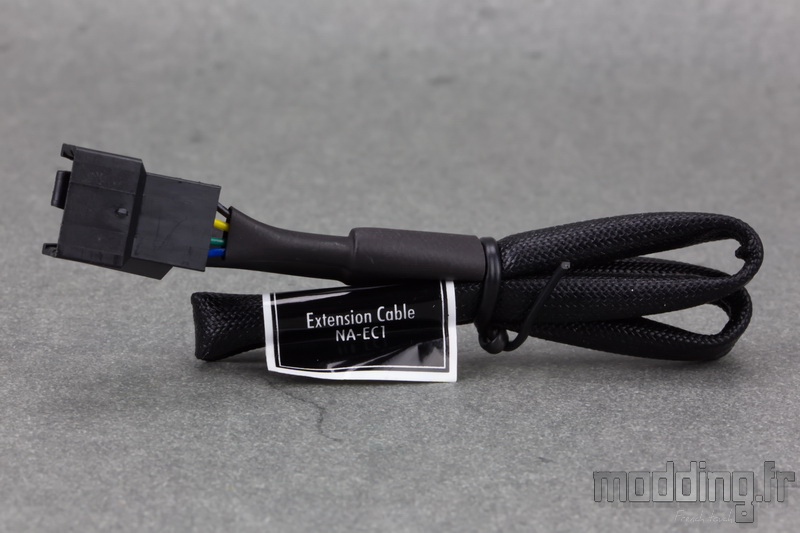

Le NA-EC1 est une extension de 300 mm avec une prise 4-pins femelle sur l’une des extrémités et une prise 4-pins mâle sur l’autre extrémité.

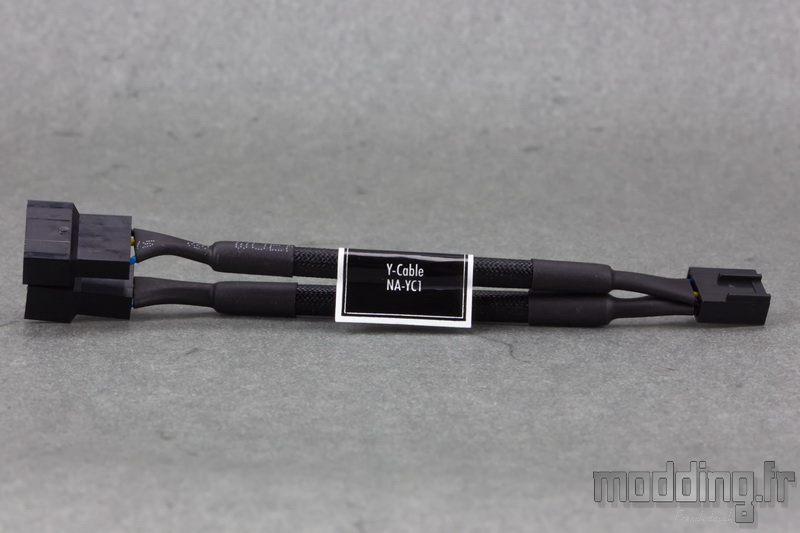

Le NA-YC1 est un adaptateur en Y pour avoir la possibilité de brancher deux ventilateurs NF-A12x25 (éventuellement dans le montage de type Push/Pull ou sur un radiateur 240).

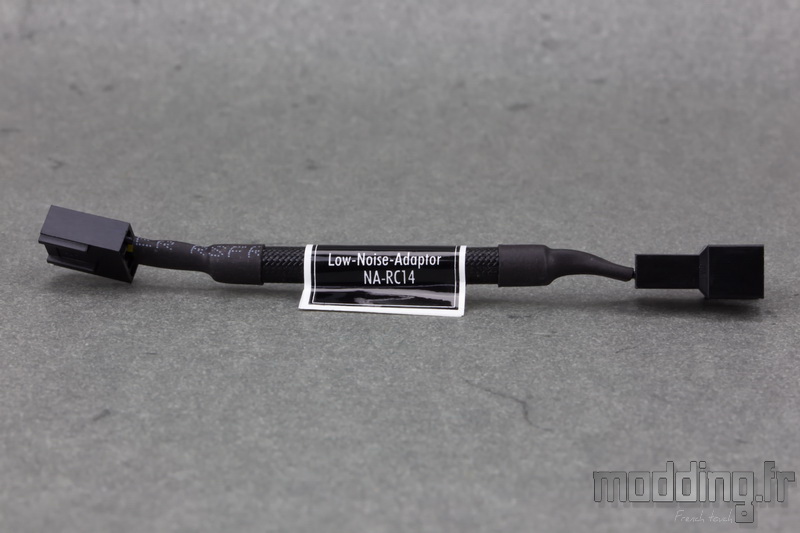

Le troisième câble concernant la version PWM est le NA-RC14 qui est un adaptateur LNA : Low Noise Adaptor.
Il permet de plafonner la vitesse de rotation maximale du NF-A12x25 PWM à 1700 tr/min au lieu des 2000 tr/min.

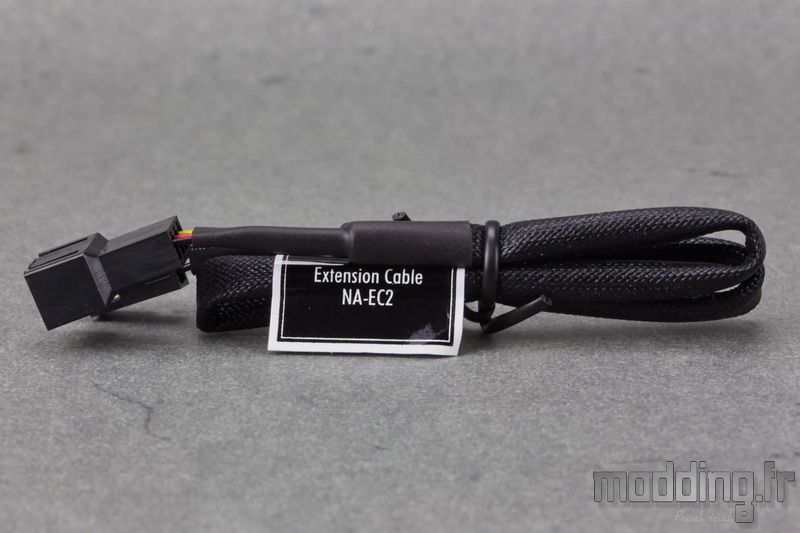

Les versions FLX et ULN ont aussi leur propre câble d’extension de 300 mm mais forcement doté de prises mâle/femelle 3-pins.
Il porte le nom de code : NA-EC2.

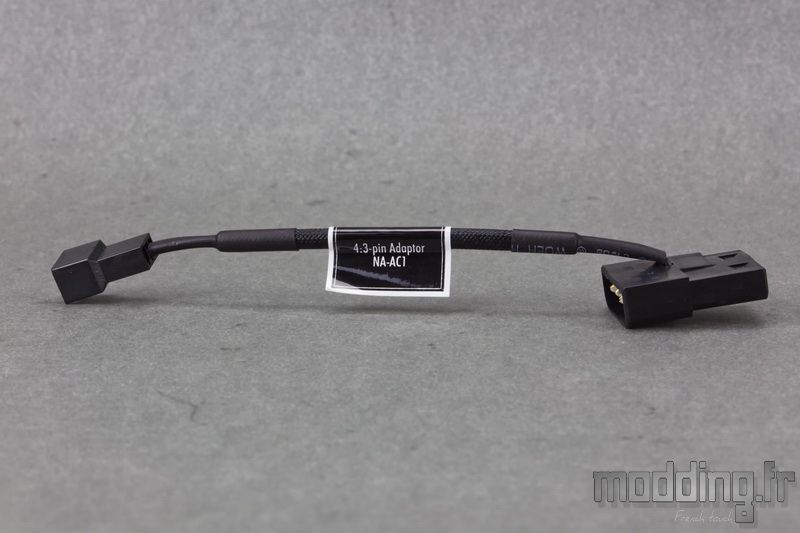

Vu que ces deux ventilateurs ne disposent que d’une vitesse de rotation fixe, la marque propose un adaptateur qui permet de les brancher directement sur une prise Molex.
Il s’agit du NA-AC1.
La version FLX a comme pour particularité d’inclure deux adaptateurs L.N.A ce qui en l’état nous permet d’obtenir 3 réglages de vitesse.
La vitesse d’origine est de 2000 tr/min.

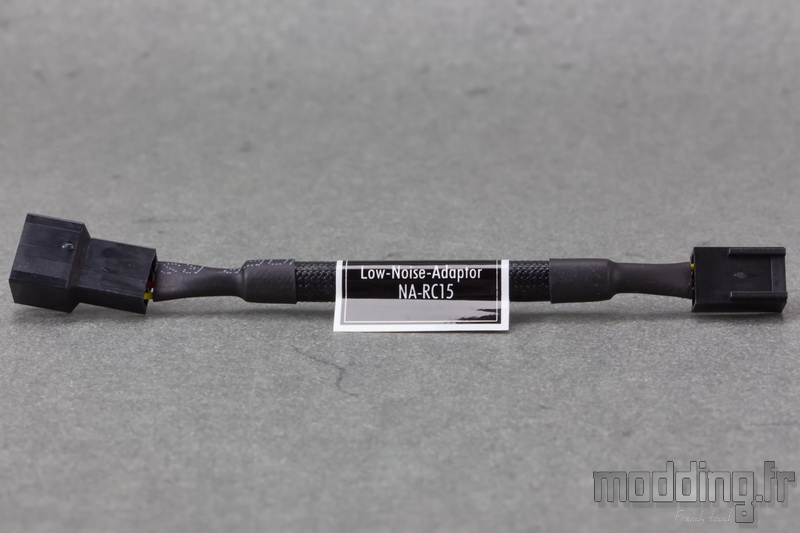

Avec ce premier adaptateur LNA : NA-RC15, la vitesse tombe à 1700 tr/min.

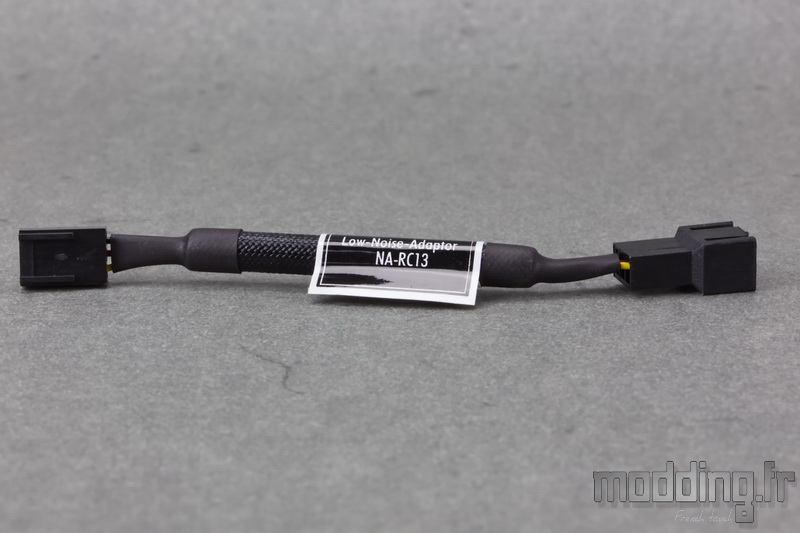

Avec ce second adaptateur ULNA : NA-RC13, la vitesse tombe à 1350 tr/min.

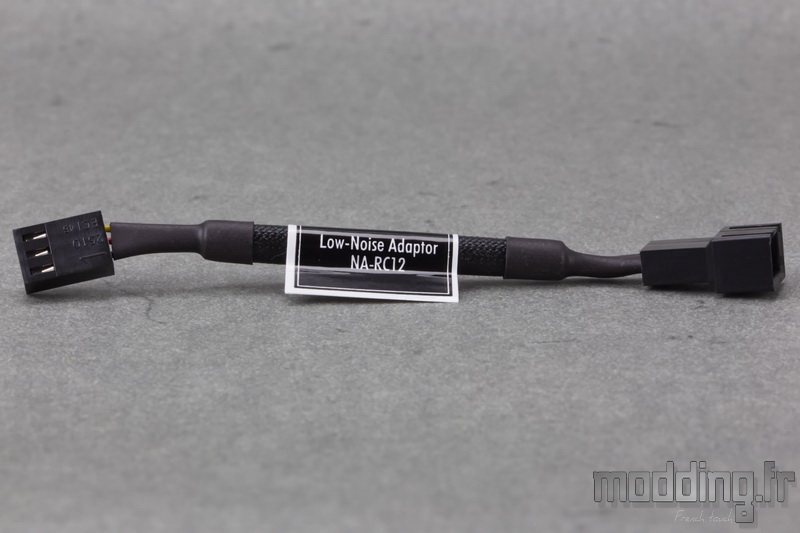

La version ULN qui bénéficie déjà d’une faible vitesse de rotation fixée à 1200 tr/min possède aussi son propre adaptateur LNA : NA-RC12 qui fait tomber sa vitesse à 900 tr/min.
Les spécifications :
| |
NF-A12x25 PWM
|
NF-A12x25 FLX
|
NF-A12x25 ULN
|
| Dimensions |
120 x 120 x 25 mm
|
| Branchement |
4-pins PWM
|
3-pins
|
| Type roulement |
SSO2
|
| Vitesse de rotation (+/-10%) |
2000 tr/min
|
1200 tr/min
|
| Vitesse de rotation L.N.A. |
1700 tr/min
|
|
| Vitesse de rotation U.L.N.A. |
N/A
|
1350 tr/min
|
900 tr/min
|
| Vitesse de rotation min (PWM +/-20%) |
450 tr/min
|
N/A
|
| Débit d’air |
102.1 m3/h soit 60 CFM
|
55.7 m3/h soit 33.7 CFM
|
| Pression Statique |
2.34 mm H2O
|
0.82 m3/h
|
| Niveau sonore |
22.6 dB(A)
|
12.1 dB(A)
|
| Puissance |
1.68 W
|
0.6 W
|
| Ampérage |
0.14 A
|
0.05 A
|
| Durée de vie |
150 000 h
|
| Garantie |
6 ans
|
