Le ventilateur :
Du format 140 mm du NF-A14x25 G2, nous passons ici à un ventilateur de 120 mm, soit le diamètre le plus répandu sur le marché.
Que ce soit pour une intégration dans un boîtier ou pour une installation sur un radiateur de watercooling, ce format s’impose comme un standard de compatibilité dans la majorité des configurations.

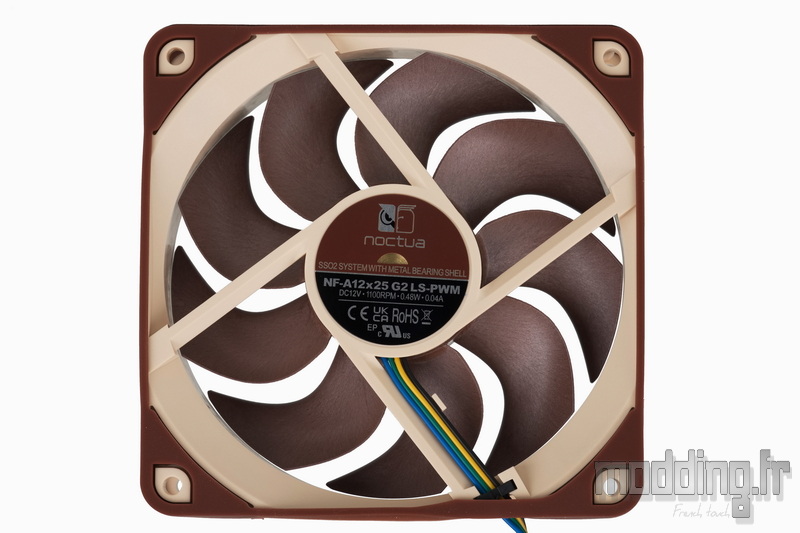

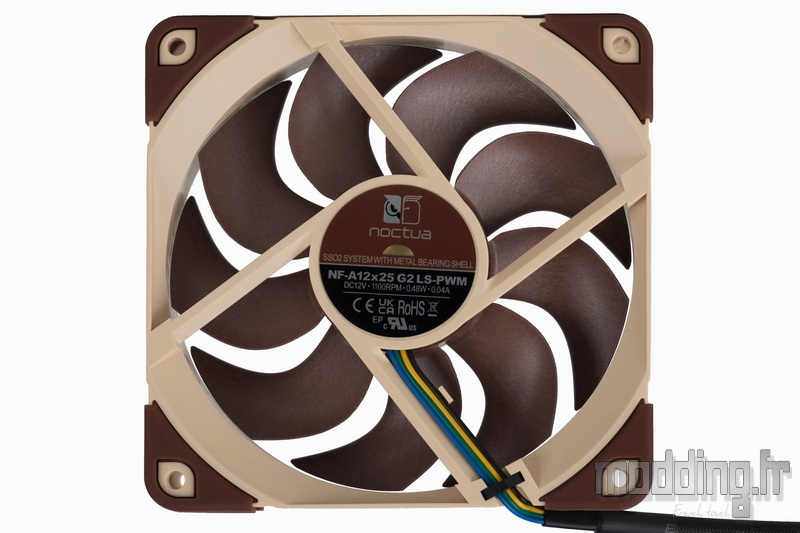

À l’arrière du ventilateur, on retrouve la plaque métallisée caractéristique des modèles Noctua.
Celle-ci affiche le logo de la marque, le nom du modèle, ainsi que la version spécifique du ventilateur : LS-PWM, PWM, PWM PPA ou PWM PPB (ces deux dernières étant exclusives au kit NF-A12x25 G2 Sx2-PP).
On y trouve également plusieurs informations techniques telles que la vitesse maximale de rotation, la puissance consommée, l’intensité électrique, ainsi que le type de roulement utilisé.
Ce dernier est un SSO2 (Self-Stabilising Oil-pressure Bearing, seconde génération).
Le roulement SSO repose sur un principe hydrodynamique à bain d’huile, assisté par un aimant chargé de stabiliser automatiquement l’axe du rotor.
Dans sa version SSO2, Noctua améliore ce système en intégrant des coussinets métalliques et en utilisant un moulage par injection de haute précision permettant de placer l’aimant plus près de l’axe.
Résultat : une force magnétique renforcée, une meilleure stabilité, et donc un roulement plus fiable et durable, même à long terme.
Le nom NF-A12x25 suit la nomenclature habituelle de Noctua :
- NF-A désigne l’appartenance à la série NF-A, axée sur la performance et l’optimisation acoustique,
- le chiffre 12 indique un diamètre de 120 mm,
- tandis que x25 fait référence à une épaisseur de 25 mm, standard dans la majorité des configurations.

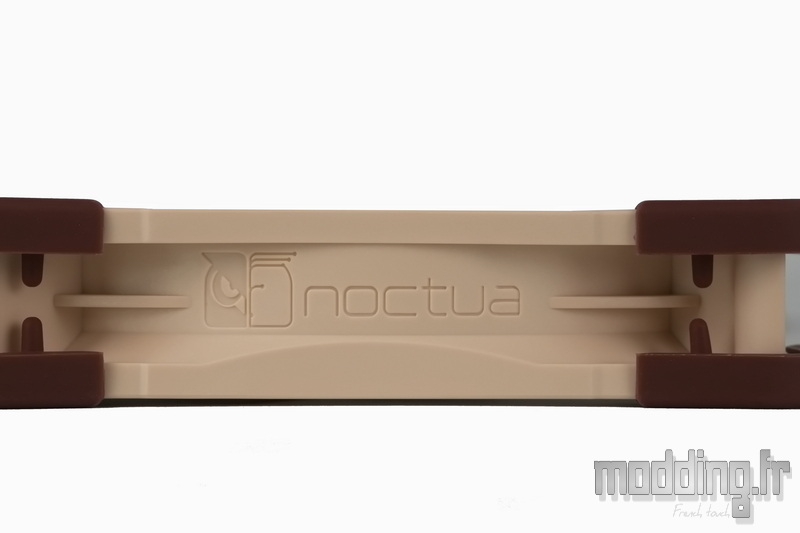

Sur l’un des bords extérieurs du cadre, on retrouve une gravure discrète du logo Noctua accompagnée du nom de la marque, renforçant l’identité visuelle du produit.
Le nom Sterrox, dérivé du grec ancien στερρός signifiant ferme, solide ou robuste, reflète l’intérêt de Noctua pour la terminologie grecque classique.
Ce matériau est un polymère à cristaux liquides (LCP), comparable à ceux utilisés dans la fabrication du Kevlar, et est renforcé par des fibres de verre. Il offre aux pales une rigidité exceptionnelle, une excellente résistance thermique, ainsi qu’une stabilité dimensionnelle remarquable.
Grâce à ces propriétés, le Sterrox permet de réduire considérablement le phénomène de fluage, c’est-à-dire la déformation progressive du ventilateur qui peut, avec le temps, entraîner une légère augmentation de son diamètre.
Cette maîtrise dimensionnelle autorise Noctua à réduire au minimum l’espace entre l’extrémité des pales et la bande interne du cadre (seulement 0,5 mm), limitant ainsi les fuites de flux. Cette optimisation améliore nettement le rendement aéraulique, en particulier lorsqu’il est monté sur un ventirad ou un radiateur de watercooling, où la pression statique joue un rôle crucial.

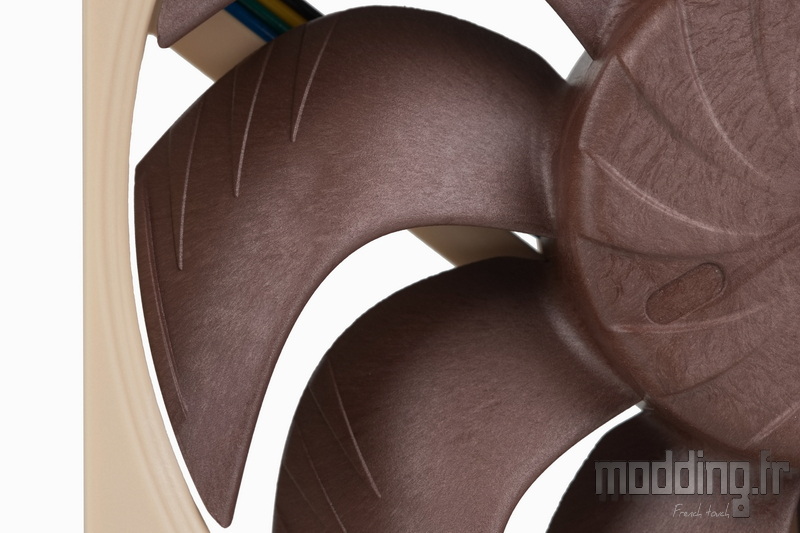

Sur le plan aérodynamique, la série NF-A intègre également des “Flow Acceleration Channels”, ou canalisateurs d’air, situés sur le bord d’attaque des pales.
Ces structures – au nombre de trois – ont pour fonction de réduire la séparation du flux d’air, accélérant sa circulation tout en atténuant les turbulences.
Résultat : une diminution des vortex indésirables et une réduction sensible du niveau sonore, sans compromis sur les performances.

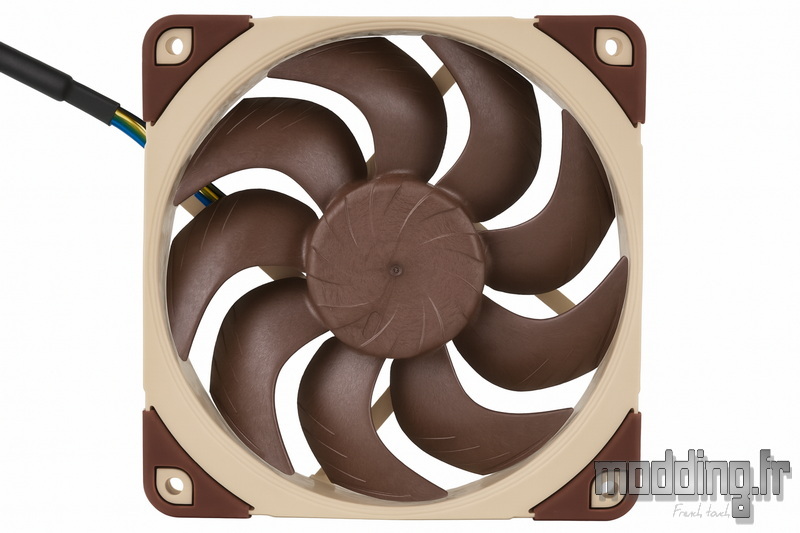

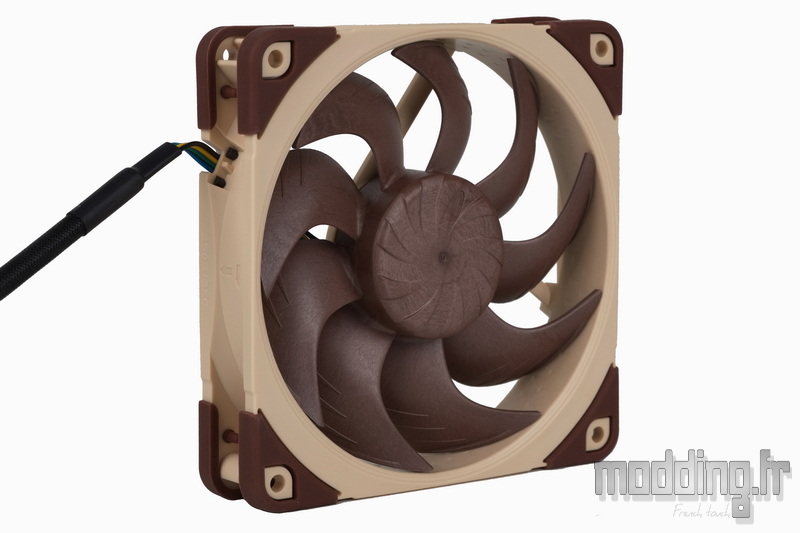

On remarque également que la forme des pales diffère légèrement de celle du premier NF-A12x25.
Les neuf pales, initialement courbées vers l’arrière près du moyeu, adoptent une courbure de plus en plus prononcée à mesure qu’elles s’étendent vers l’extérieur. L’angle formé à l’extrémité est ainsi plus marqué que sur les autres ventilateurs de la marque.
Noctua désigne cette nouvelle géométrie sous le nom de “turbine Progressive-Bend“, une conception qui permet de concentrer davantage le flux d’air sur l’extrémité des pales, c’est-à-dire la zone où l’efficacité aérodynamique est maximale.
Cette approche contribue également à répartir plus uniformément la charge aérodynamique sur toute la longueur du profil, améliorant la stabilité du flux et réduisant les turbulences internes.

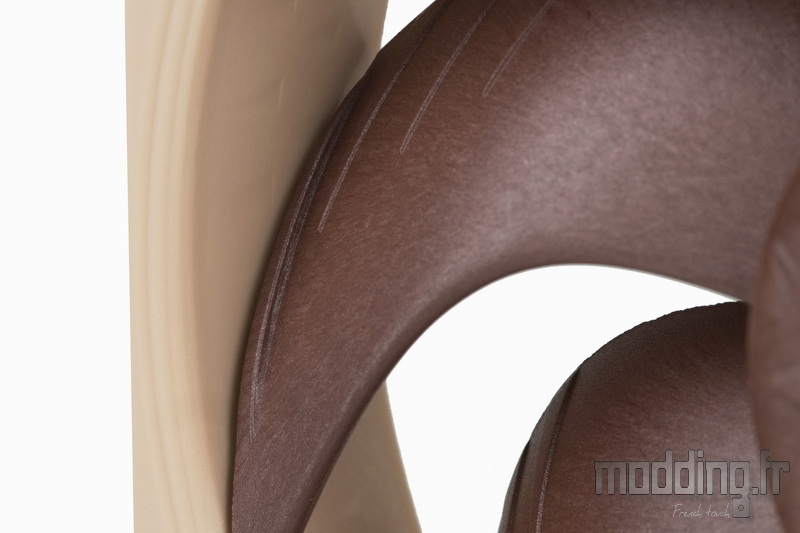

En complément des désormais classiques Flow Acceleration Channels, le NF-A12x25 G2 introduit une nouvelle technologie baptisée “Winglets”.
Ces petites ailettes, positionnées à 90° à l’extrémité des pales (à la manière des ailettes d’extrémité sur les ailes d’avion), ont pour fonction de réduire les vortex générés par la différence de pression entre les faces d’aspiration et d’expulsion des pales.
Ces vortex latéraux, dus aux déplacements d’air à grande vitesse, peuvent en effet perturber le flux, diminuer le rendement du ventilateur, et générer du bruit aérodynamique. Leur atténuation contribue donc à améliorer à la fois les performances et l’acoustique du ventilateur.
Avec le NF-A12x25 G2, Noctua poursuit son effort d’innovation technique jusque dans les moindres détails — y compris au centre des pales.

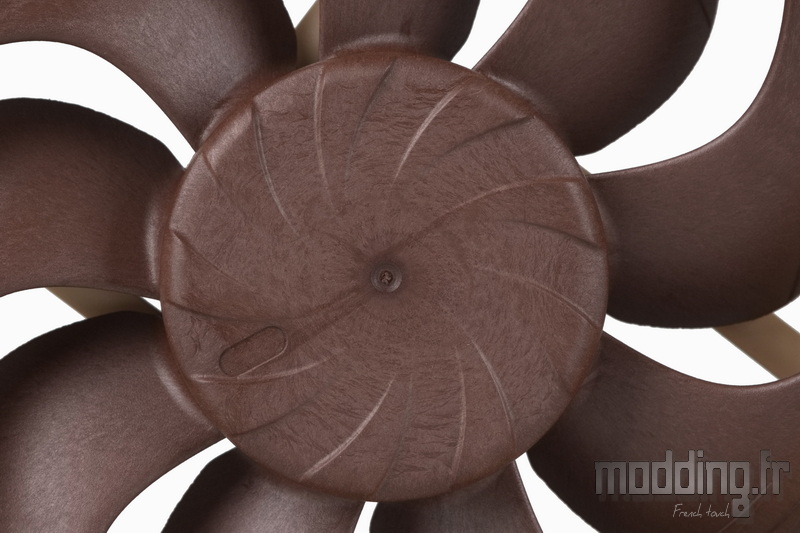

Alors que les précédents modèles utilisaient une cloche centrale en acier pour renforcer le moyeu, ce nouveau ventilateur adopte un moyeu inédit, baptisé “Centrifugal Turbulator”.
Ce moyeu se distingue par la présence de canalisateurs d’air en forme de virgule, orientés dans le sens inverse de la rotation des pales.
En tournant, ces structures génèrent une force centrifuge qui éloigne l’air du centre, une zone traditionnellement moins performante en raison de la vitesse de rotation plus faible.
En redirigeant le flux vers l’extrémité des pales, là où le rendement est optimal, cette conception permet de renforcer la dynamique du flux d’air et d’améliorer les performances globales du ventilateur.
Les améliorations aérodynamiques ne se limitent pas aux pales : elles s’étendent également à la conception du cadre du NF-A12x25 G2.
On retrouve ainsi le système Stepped Inlet Design, caractérisé par une entrée en forme de marches d’escalier.
Ce design introduit volontairement une turbulence contrôlée dans le flux d’air entrant, ce qui favorise une meilleure adhérence de l’air aux parois internes du cadre, optimisant ainsi le flux d’admission.
Par ailleurs, cette turbulence modifie le profil acoustique du ventilateur en étalant les émissions sonores sur une plage de fréquences plus large.
Résultat : un bruit plus diffus, mieux intégré à l’environnement sonore ambiant, et donc moins perceptible à l’oreille humaine, sans pics marqués dans les fréquences aiguës ou graves.

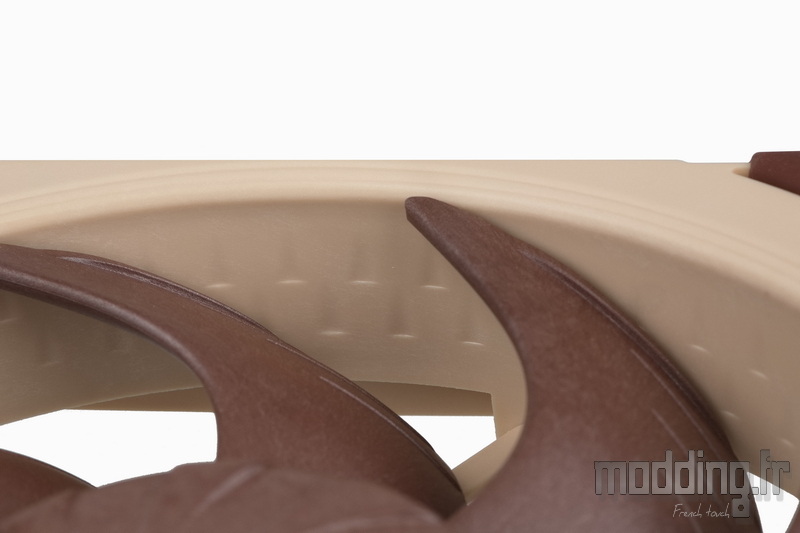

Autre technologie reconduite sur cette version : le système Inner Surface Microstructures, visible sous forme de petits conduits intégrés directement dans le matériau du cadre.
Cette optimisation contribue à réduire les perturbations générées par le passage des pales à proximité du cadre, ce qui permet à la fois de diminuer le niveau sonore, d’améliorer la régularité du flux d’air, et d’augmenter la pression statique, un paramètre essentiel pour les ventilateurs destinés à être utilisés sur des radiateurs ou ventirads.

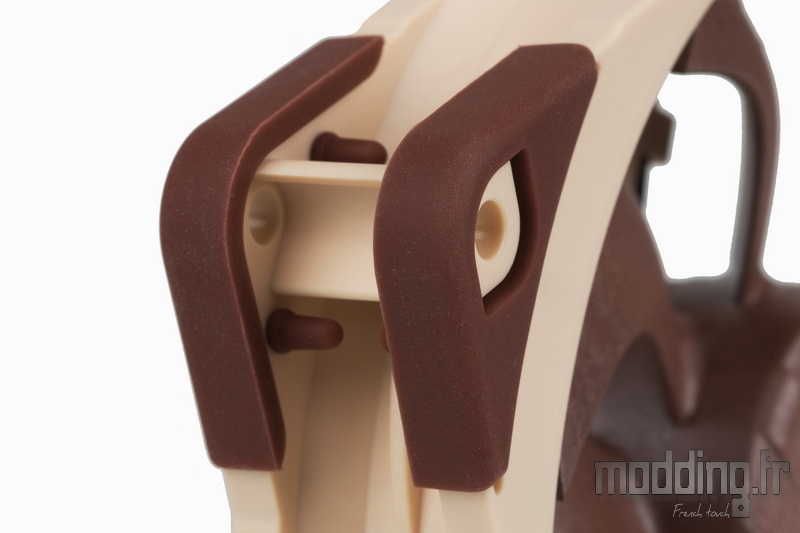

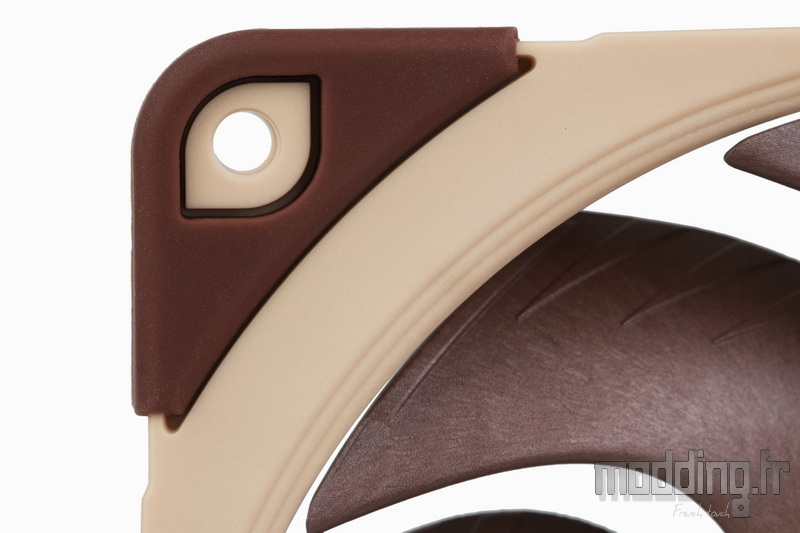

Aux quatre coins du cadre, sur les deux faces, Noctua intègre des patins en silicone de forme classique, identiques à ceux utilisés sur la plupart de ses autres ventilateurs.
Ces éléments jouent un rôle essentiel dans l’amortissement des vibrations, contribuant ainsi à réduire les nuisances sonores lors du fonctionnement.

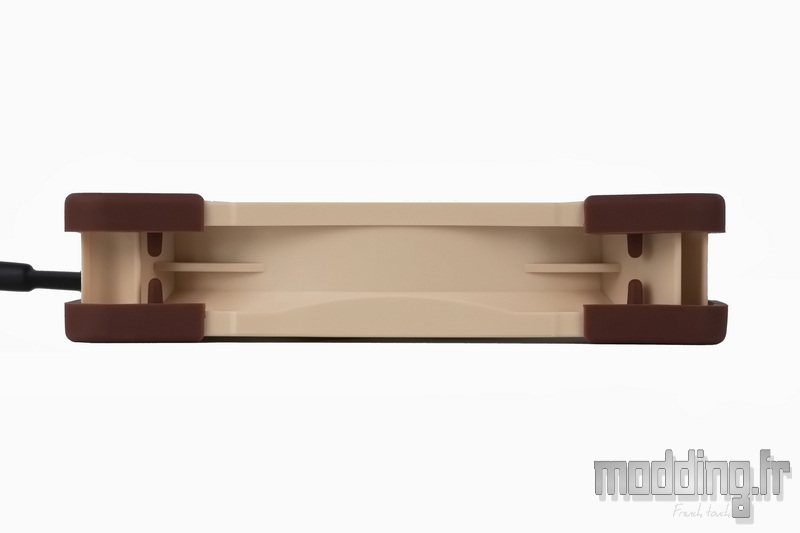

L’espace entre les deux faces du cadre est volontairement laissé ouvert, comme c’était déjà le cas sur la génération précédente.

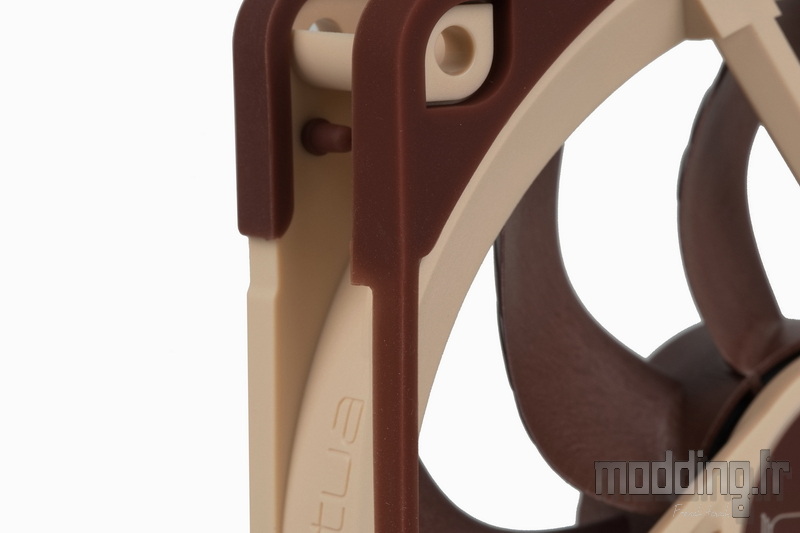

Noctua reconduit ici le renfort en demi-cylindre, intégré au niveau des montants du cadre, afin de limiter toute déformation lors du serrage des vis.
Discrète et bien intégrée, cette structure permet de préserver la rigidité du cadre sans perturber le flux d’air, ni altérer l’esthétique globale du ventilateur.

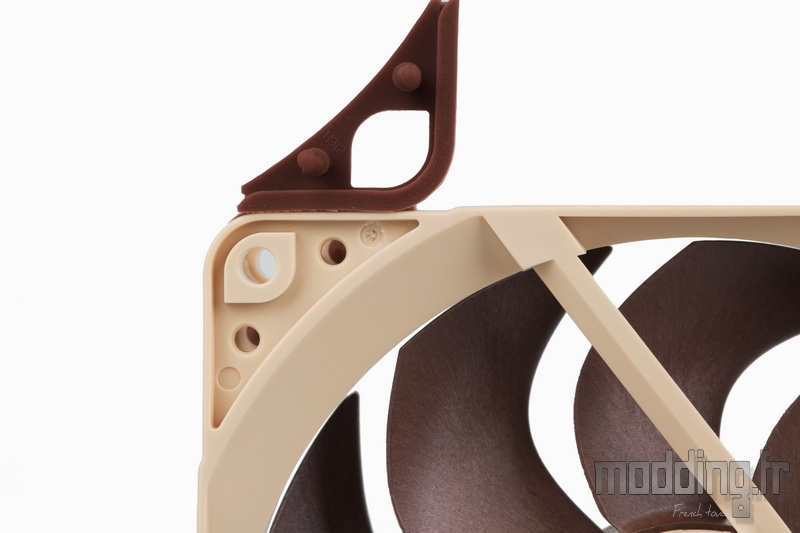

Les patins en silicone sont facilement amovibles, fixés au cadre par deux tiges souples qui s’insèrent dans des orifices prévus à cet effet.
Pour les retirer, il suffit de tirer délicatement sur le silentbloc.
La remise en place est tout aussi simple : il suffit de presser la zone du patin d’où émergent les tiges, afin de les réinsérer dans leurs logements respectifs. L’opération ne nécessite aucun outil, tout en assurant un maintien fiable et stable.
Le bundle du NF-A12x25 G2 comprend également un joint anti-vibration NA-AVG1, spécialement conçu pour être utilisé lors de l’installation du ventilateur sur un radiateur de watercooling, ou dans tout autre scénario nécessitant une jonction renforcée entre le cadre du ventilateur et la surface d’appui.
Ce joint en silicone permet de réduire efficacement les micro-vibrations tout en limitant les fuites d’air entre le ventilateur et le radiateur. Il contribue ainsi à optimiser le transfert de pression, garantissant une performance de refroidissement maximale.
Ce joint en silicone épouse l’intégralité de la périphérie du cadre, assurant un contact homogène sur toute la surface.
Noctua a également prévu une encoche au niveau de la sortie du câble, afin d’éviter toute déformation du joint liée à ce relief. Un détail soigné qui témoigne, une fois encore, de l’attention portée à la conception du produit.

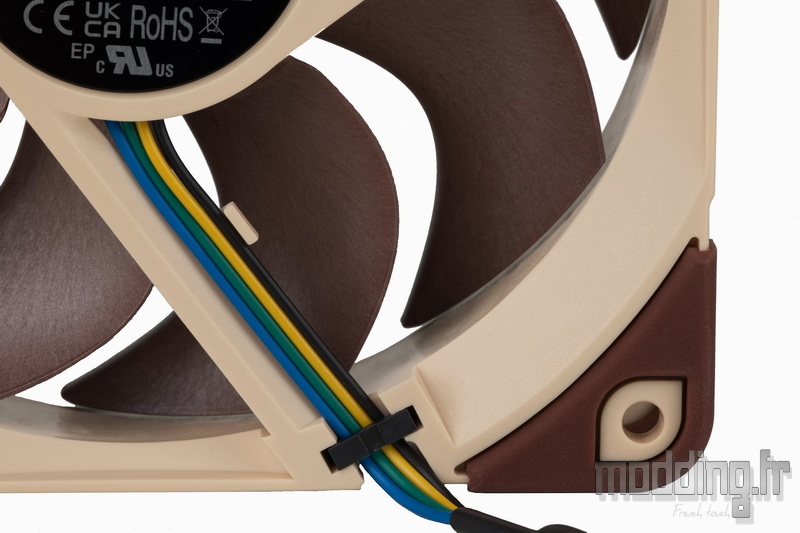

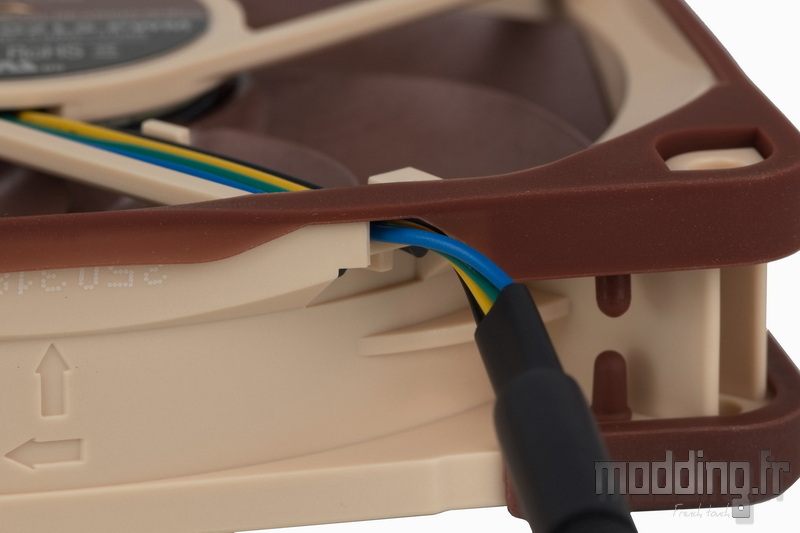

Les fils d’alimentation sont guidés le long de l’un des bras du cadre, qui intègre un petit appendice en saillie à mi-parcours.
Ce dispositif permet de maintenir les câbles à distance des pales en rotation, assurant à la fois sécurité et clarté dans le cheminement du câblage.

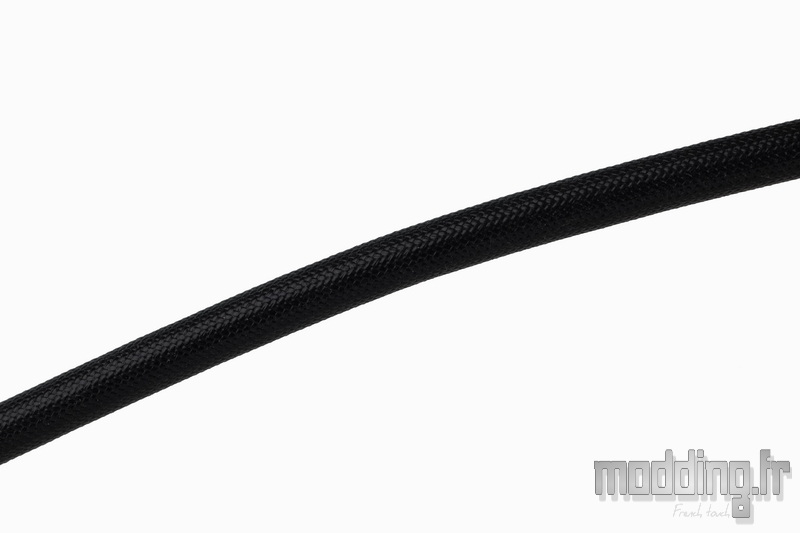

Initialement colorés, les fils sont d’abord enfermés dans une gaine thermorétractable, puis enveloppés dans une gaine tressée noire à maillage dense, qui masque entièrement leur couleur pour un rendu plus sobre.

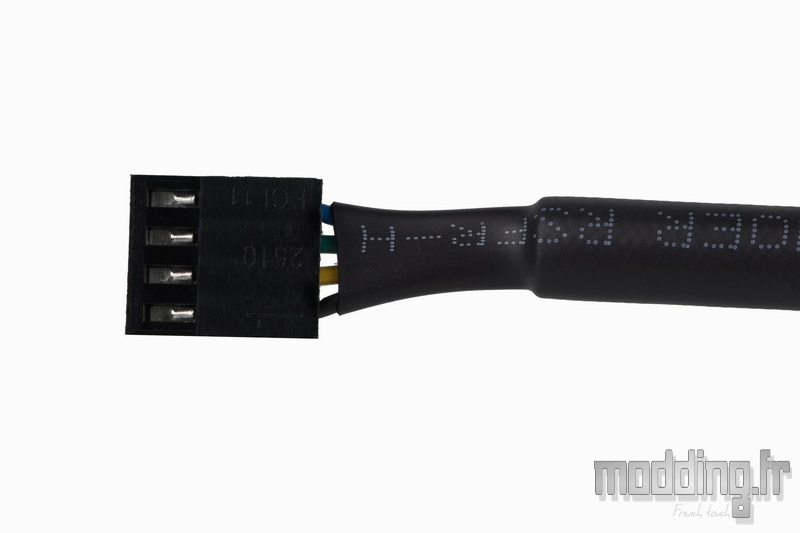

Le câble d’alimentation, d’une longueur de 200 mm, se termine par un connecteur 4 broches, assurant la prise en charge du contrôle PWM pour une gestion précise de la vitesse de rotation.
Pour les configurations nécessitant une plus grande portée, Noctua fournit également une rallonge de 300 mm, portant la longueur totale à 500 mm, idéale pour les grands boîtiers ou les montages complexes.
Le nouveau moteur “etaPERF” de Noctua établit une référence en matière d’efficacité énergétique. Il s’appuie sur une impédance électrique ultra-faible, associée à un circuit intégré de dernière génération, le NE-FD6. Ce dernier embarque la technologie SCD (Smooth Commutation Drive), conçue pour assurer un fonctionnement plus silencieux, plus stable et moins énergivore.
Contrairement aux systèmes PWM classiques, qui génèrent des signaux carrés susceptibles d’entraîner des à-coups électriques – responsables du bruit de cliquetis typique des ventilateurs, notamment à basse vitesse – la technologie SCD applique un signal de commutation adouci. En ralentissant la transition entre les impulsions, elle supprime ces cliquetis indésirables, offrant une acoustique nettement plus propre.
Le NF-A12x25 G2 bénéficie ici de la seconde génération de SCD, encore plus avancée. Elle améliore la transition entre les bobinages du stator, rendant le moteur quasiment inaudible en fonctionnement.
Au-delà du confort acoustique, Noctua s’attaque aussi à un point critique des ventilateurs haute pression : la perte de vitesse sous contrainte. En effet, de nombreux ventilateurs voient leur vitesse de rotation diminuer lorsqu’ils sont confrontés à une forte résistance au flux d’air, comme c’est le cas sur un radiateur de watercooling ou de refroidissement par air.
La technologie SupraTorque, rendue possible par le NE-FD6, permet de maintenir la vitesse cible en fournissant un couple supplémentaire au moteur lorsque cela est nécessaire.
Ce système assure ainsi une stabilité de fonctionnement et préserve les performances de refroidissement, même dans les conditions les plus exigeantes.
Enfin, Noctua équipe son ventilateur d’un ensemble de protections avancées :
- contre les inversions de polarité,
- les surtensions,
- les surintensités,
- ainsi qu’une protection anti-blocage du rotor, qui prévient les risques liés aux obstructions mécaniques accidentelles.
Les émissions électromagnétiques (EMI) sont également très faibles, ce qui rend le ventilateur parfaitement adapté aux environnements sensibles aux interférences.
L’ensemble de ces technologies et garanties de fiabilité permet à Noctua de proposer, en toute confiance, une garantie constructeur de 6 ans.
La vitesse de rotation maximale du NF-A12x25 G2 PWM est de 1800 tr/min, avec une tolérance de ±10 %. Noctua fournit un adaptateur LNA (Low Noise Adapter) permettant de limiter cette vitesse à 1500 tr/min.
Pour la version LS-PWM, la vitesse passe de 1100 tr/min en standard à 850 tr/min avec l’adaptateur LNA.
À pleine vitesse, le NF-A12x25 G2 PWM est capable de générer un débit d’air de 107,3 m³/h (63,15 CFM) et une pression statique de 3,14 mmH₂O.
À titre de comparaison, le NF-A14x25 G2 PWM, au format 140 mm, atteint un débit d’air de 155,6 m³/h (91,6 CFM) pour une pression statique de 2,56 mmH₂O.
On constate ainsi que, malgré sa taille plus compacte, le modèle 120 mm affiche une pression statique plus élevée, ce qui en fait un excellent choix pour les radiateurs à forte densité d’ailettes.
Enfin, si besoin, la gestion PWM permet de stopper complètement la rotation des pales en définissant la consigne à 0 %, une fonctionnalité utile dans les scénarios de refroidissement semi-passif.
