Controleur NA-FC1 :
En marge du test des ventilateurs NF-A12x15, nous en profitons pour inclure un aparté sur le nouveau contrôleur PWM que propose Noctua, à savoir le NA-FC1.
Au niveau du bundle, en plus de la notice d’utilisation, nous avons trois câbles propres au contrôleur.

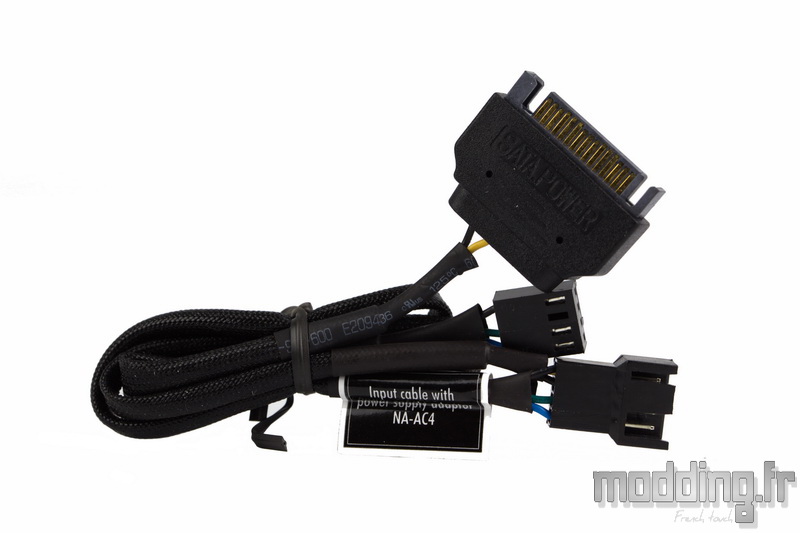

Le premier d’entre eux permet de connecter le module à l’alimentation ainsi que sur la prise Fan de la carte mère qui gère la fonction PWM : NA-AC4.
Il est composé d’une prise Sata qui se branche donc sur le bloc d’alimentation et qui est câblée avec un fil “-” et un fil “+12 V”.
Nous avons une prise 4-pins “mâle” qui se branche sur le contrôleur.
Enfin nous avons une prise 4-pins “femelle” qui est dénuée de fil “+12 V”. Elle se branche sur la prise fan PWM de la carte mère.
Le contrôleur NA-FC1 peut contrôler plusieurs ventilateurs à la fois mais comme en général la prise Fan de la carte mère ne fournit pas assez de puissance pour alimenter plus d’un ventilateur, la prise 4-pins “femelle” n’a pour rôle que de gérer la fonction PWM (d’où l’absence de fil “+”) et l’alimentation est assurée par la prise Sata.
Un second câble permet de mettre un peu de distance (300 mm) entre le contrôleur et l’adaptateur suivant ….

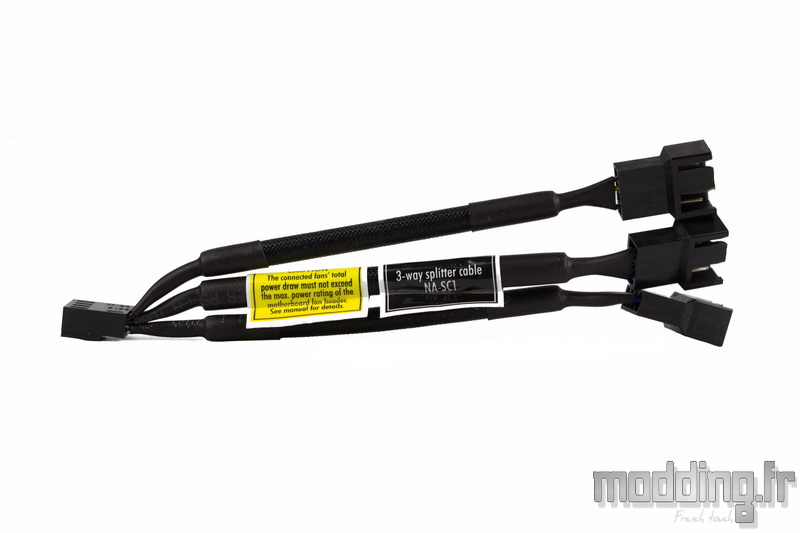

… Qui permet de brancher jusqu’à trois ventilateurs PWM : NA-SC1.
Le module est de petite taille, il mesure 48 mm de long sur 24 mm de large et pèse 13 g.
Le circuit électronique est enfermé dans un carénage en plastique de couleur noire.

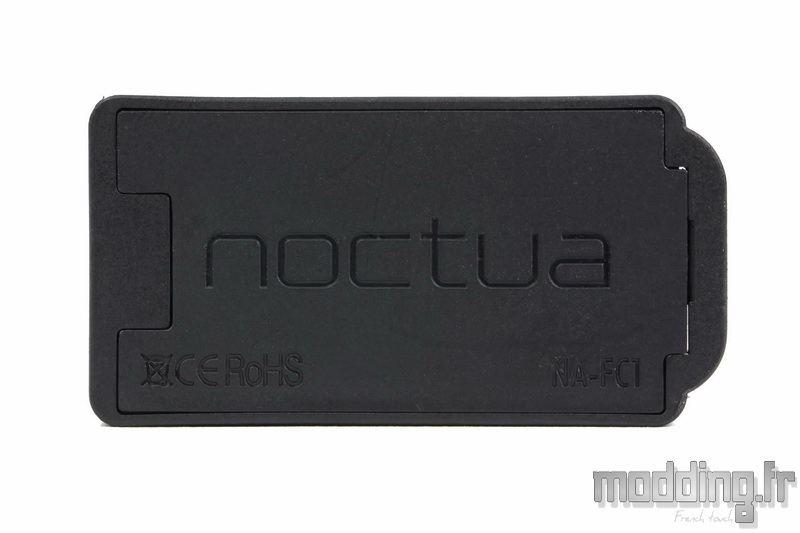

Sous le module, on découvre la signature Noctua ainsi que le nom du modèle.

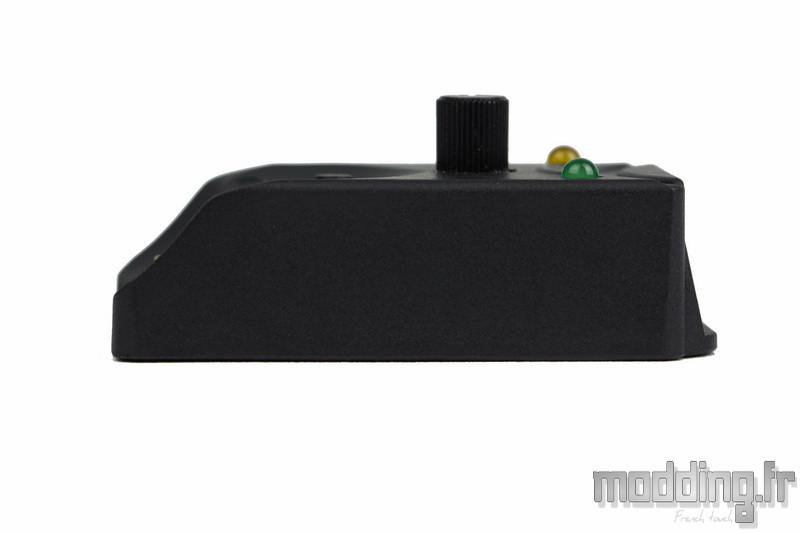

L’épaisseur du NA-FC1 est de 14 mm, on passe à 20 mm en prenant en compte la molette du potentiomètre.
Nous avons deux sorties.

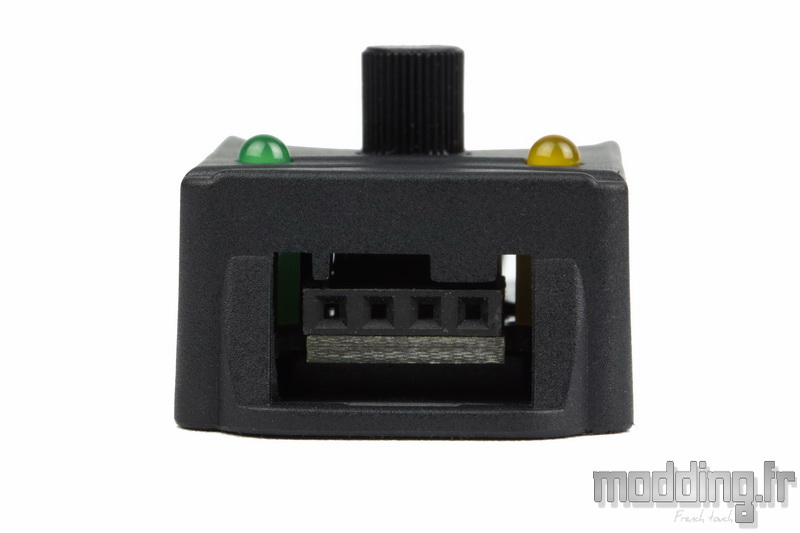

La première est une prise 4-pins “femelle” sur laquelle nous allons brancher le câble NA-AC4.
Cette sortie est équipée d’un détrompeur pour assurer lune connexion dans le bon sens.

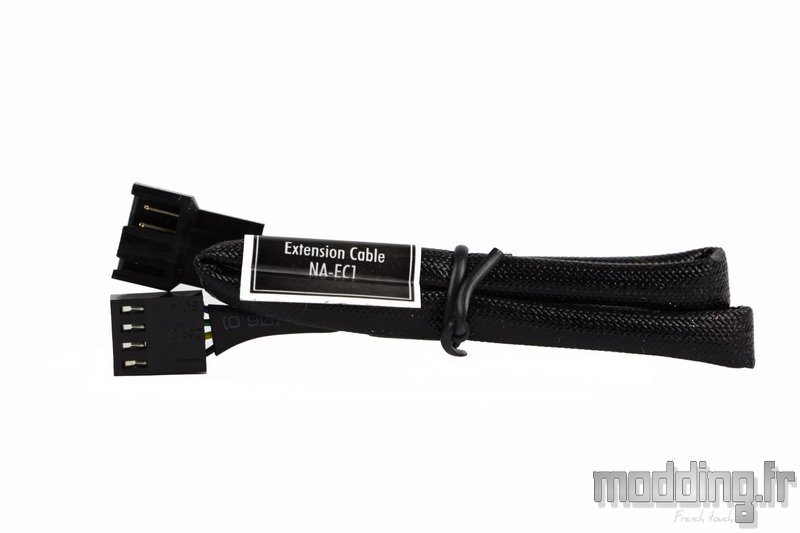

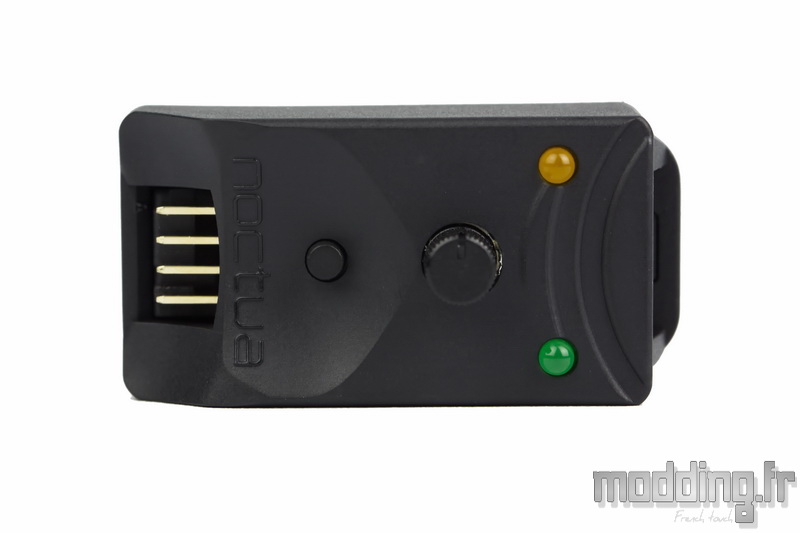

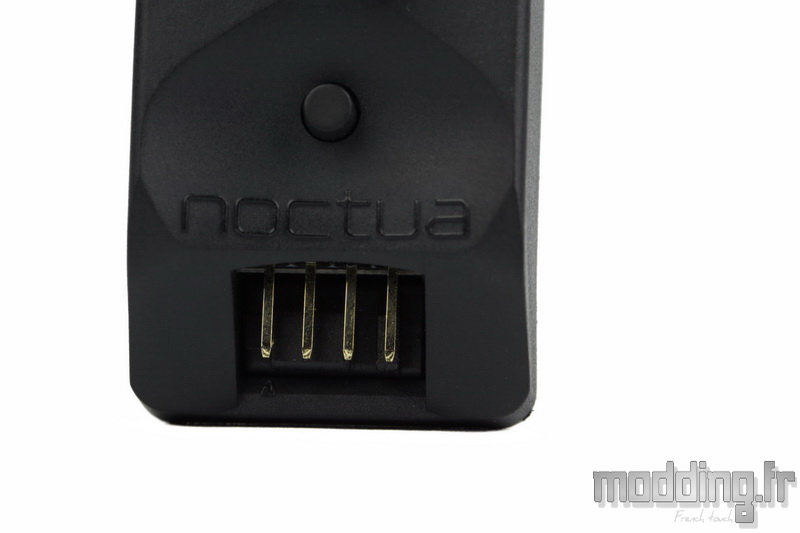

La seconde sortie est placée à l’opposé du module et il s’agit d’une prise 4-pins “mâle” sur la quelle nous branchons l’adaptateur NA-SC1, voire y intercaler la rallonge NA-EC1.
Le système est conçu de telle manière que nous avons qu’une seule façon de brancher la prise.

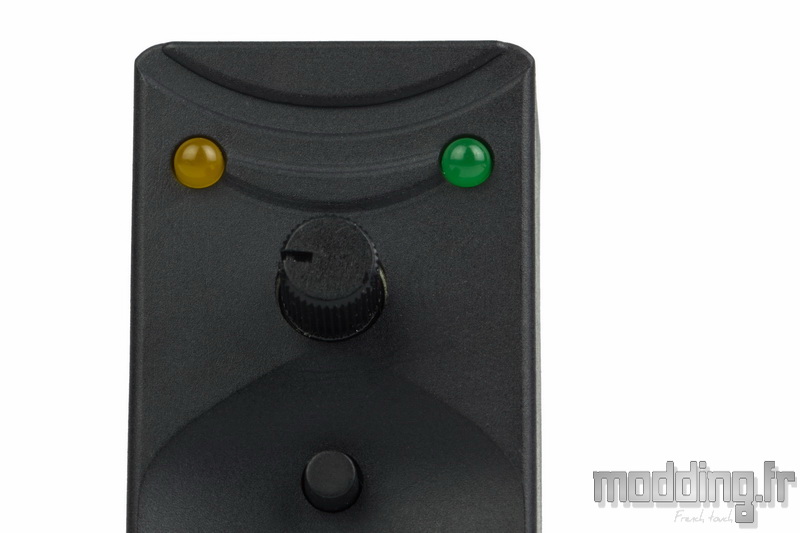

Le contrôleur NA-FC1 est équipé d’un bouton, d’une molette et de deux Leds jaune et verte….
Il s’agit d’un contrôleur PWM grâce à la connexion sur la prise Fan PWM de la carte mère.
Une fois la ventilation branchée sur le NA-FC1 et ce dernier sur la carte mère et alimenté par la prise Sata, nous profitons de la gestion PWM de la carte pour gérer l’ensemble des ventilateurs branchés sur le contrôleur.
De plus, il est aussi possible d’abaisser la courbe du signal PWM généré par la carte mère en jouant sur la molette. Une sorte d’adaptateur LNA sur mesure….
La luminosité de la Led orange offre une information visuelle sur le réglage en cours.
La plage de réglage est totale allant de 100% à 0% !
Pour éviter de tomber à 0% et donc d’arrêter la ventilation… Noctua équipe son contrôleur d’un bouton “No-Stop”.
On appuie sur le bouton poussoir et on voit la led verte s’allumer qui notifie la fonction “No-Stop” activée. Cela empêche la ventilation de tomber en-dessous des 300 tr/min.
Si le NA-FC1 ne capte aucun signal PWM en entrée en provenance de la carte mère, il agit tout simplement en tant que contrôleur de vitesse manuel générant un rapport cyclique de 0 à 100%.
Le NA-FC1 permet donc de gérer plusieurs ventilateurs en assurant la fonction PWM.
Le potentiomètre assure une baisse du plafond de la vitesse maximale pour le bonheur de nos oreilles.
Bien sûr, il faut agir physiquement sur le module pour accéder à ce réglage. On peut alors placer le module en dehors du boitier pour faciliter son accès…
