Le ventilateur :
Voici le NF-A12x15.
Que ce soit la version FLX ou PWM, ils sont en tout point identique mis à part la connectique.
Vu de face, la première chose qui nous interpelle est cette pièce métallique au centre des pales !!!
Sinon nous gardons toujours l’aspect vanille / chocolat ainsi que la présence de 7 pales.
A l’arrière, on retrouve la pastille adhésive métallisée propre aux ventilateurs Noctua.
Elle contient le logo de la marque, le nom du ventilateur ainsi que sa version, sa puissance de 1.56 W et son ampérage de 0.13 A.
Comme toute la gamme NF-A, le NF-A12x15 est équipé du mecanisme : SSO2, pour plus de précisions sur ce mécanisme, c’est par là.
SSO pour « Self Stabilising Oil-pressure » combine un roulement hydrodynamique à bain d’huile associé à un aimant additionnel qui a pour rôle l’auto-stabilisation de l’axe du rotor.
La version 2 utilise des coussinets en métal et grâce à une meilleure technique dans le domaine du moulage par injection, l’aimant est plus proche de l’axe du rotor. Celui-ci est donc soumis à une force magnétique plus importante, engendrant une meilleure stabilité et précision.
Du coup nous avons un roulement plus fiable dans le temps.
La principale caractéristique du NF-A12x15 est bien sûr son design slim qui lui confère une faible épaisseur de seulement 15 mm.
Un argument qui est propice aux boîtiers de type HTPC où la place est grandement comptée.
Sur l’un des bords du cadre, nous avons le logo de la marque qui est gravé à même la matière.
Cette diminution d’épaisseur ne peut qu’entraîner une réduction de la durée de vie du ventilateur de par un axe et des coussinets plus courts….
Aussi, afin de palier à ce problème, Noctua équipe son ventilateur d’un moyeu renforcé en métal pour garantir une stabilité et une longévité qui font l’une des principales qualités de la marque.
D’où la présence de cette ouverture au sein du centre des pales afin de bien mettre en avant cet argument… Cela reste discutable d’un point de vue esthétique, mais chez Noctua c’est la performance avant tout et la fiabilité dans le temps.
Les sept pales sont bien fines et reprennent le concept des canalisateurs d’air présent sur la série NF-A des ventilateurs Noctua.
Cette optimisation aérodynamique baptisée Flow Acceleration Channels présente trois canalisateurs sur l’extrémité distale de la pale.
Placés sur le bord de succion, ils permettent de réduire la séparation des flux créant une accélération de ce dernier tout en abaissant le niveau sonore en faisant disparaître le vortex créé par les turbulences.
Les branches de liaison du cadre sont légèrement incurvées et adoptent un profil biseauté sur leur deux faces.
La seconde optimisation aérodynamique est située au niveau du cadre sur le bord d’entrée du flux d’air.
Il s’agit du système Stepped Inlet qui adopte la conception en forme d’escalier vu sur les autres ventilateurs NF-A et NF-P de la marque.
Ce système ajoute une turbulence au flux entrant, permettant à ce flux de bien coller au cadre générant ainsi son renforcement.
De plus, l’impact au niveau sonore se traduit par une répartition du bruit sur une plus large bande de fréquence. Ce qui engendre une fonte du niveau sonore dans le bruit ambiant sans que l’oreille ne perçoive une note plus aiguë ou grave.
Le troisième élément contribuant à l’amélioration du flux se situe sur la bande interne du cadre.
Le système Inner Surface Microstructures se présente sous la forme de petits conduits creusés à même la matière sur deux rangées.
Les extrémités des pales ont tendance à séparer les flux à ce niveau, ce qui engendre des émissions sonores. Ces conduits réduisent cette séparation des flux, de ce fait nous avons une amélioration acoustique tout en augmentant l’efficacité globale.
Tout comme les attaches souples, les silentblocs sont constitués de silicone.
Ils sont présents sur les deux faces.
De par la faible épaisseur du NF-A12x15, le cadre n’offre aucun espace libre entre ses deux faces, tout juste deux sillons afin d’alléger l’ensemble, autant d’un point de vue structurel que design.
Les fils d’alimentation colorés suivent l’une des branches de liaison et s’engouffrent dans la structure du cadre pour émerger à proximité de l’un des coins.

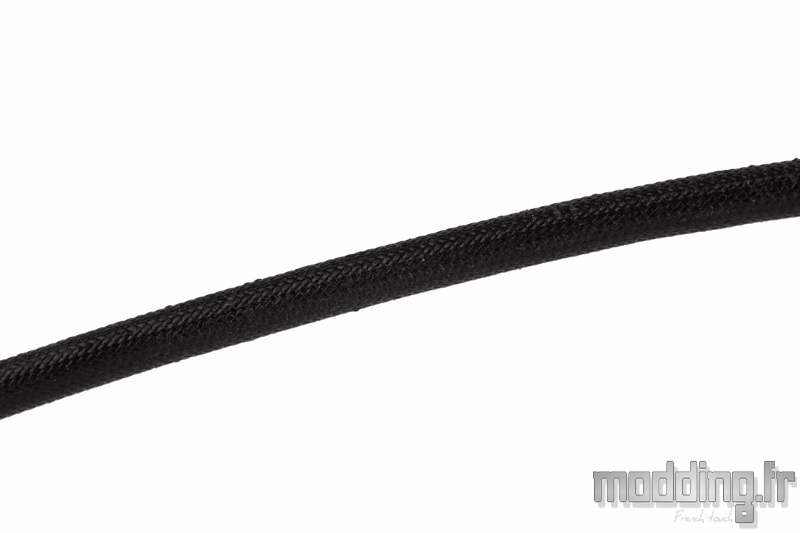

Ils plongent ensuite dans une gaine tressée noire assez compacte pour dissimuler leur couleur et former ainsi un câble de 200 mm…

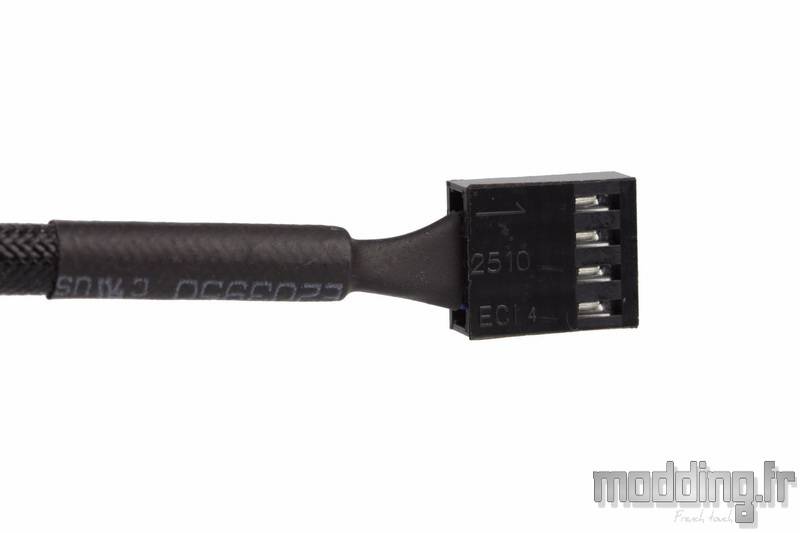

… Qui se termine dans une prise 4-pins pour la version PWM ou 3-pins pour la version FLX.
La version PWM est doté du circuit électronique NE-FD1.
Ce circuit intègre le SCD (Smooth Commutation Drive) qui garantit un fonctionnement plus silencieux et moins énergivore.
La plupart des gestions PWM génère des signaux carrés se traduisant par des à-coups, ce qui engendre le bruit « cliquetis » spécifique de ces ventilateurs, notamment à basse vitesse.
Le SCD réduit la vitesse de balayage en sortie afin de donner une impulsion plus progressive, il en résulte une disparition des cliquetis.
Que ce soit dans la version PWM ou FLX, le NF-A12x15 génère une vitesse maximale de 1850 tr/min.
La version FLX ne dispose que de cette vitesse à moins de coupler le ventilateur à un rheobus ou de le brancher à l’adaptateur LNA qui réduit sa vitesse de rotation à 1400 tr/min (voire l’adaptateur ULNA qui réduit sa vitesse à 950 tr/min).
La version PWM est dotée d’une plage de rotation s’étalant de 450 tr/min à 1850 tr/min. Elle dispose aussi d’un adaptateur LNA qui vient alors plafonner la vitesse maximale a 1400 tr/min.
La rotation à 1850 tr/min engendre un débit d’air de 94.2 m3/h et une pression statique de 1.53 mmH2O.
