Les caractéristiques :

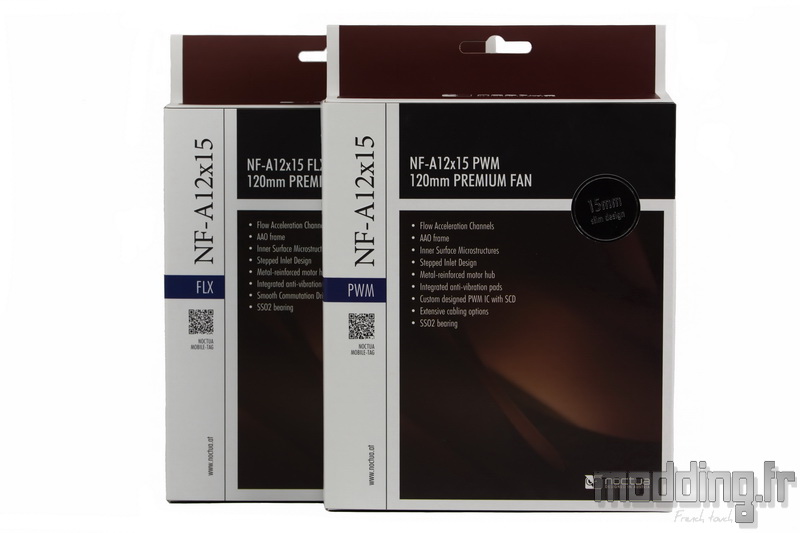

A gauche, nous avons la boite du NF-A12x15 FLX, à droite celle du NF-A12x15 PWM.
Globalement les boites sont identiques si ce n’est la version du ventilateur et quelques caractéristiques qui différent.

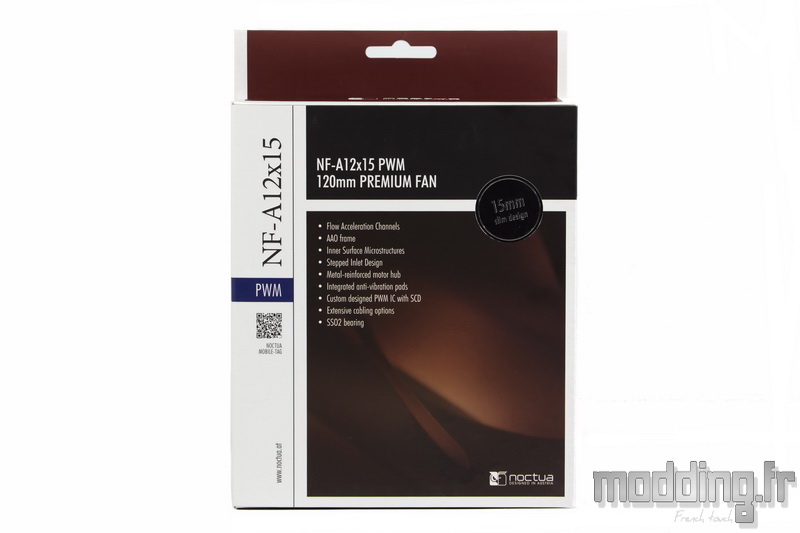

Sur la face avant, nous avons une photo qui tease, comme aime faire Noctua, ce nouveau ventilateur. On y distingue une pale et la bande interne du cadre.
Dans le coin de cette photo, nous avons quelques lignes qui mettent en avant les caractéristiques du NF-A12x15.
Le nom du modèle ainsi que sa version sont repris juste au dessus et sur la bande blanche qui prend place sur le côté.
Une pastille métallisée vante le design slim du ventilateur épais de 15 mm.

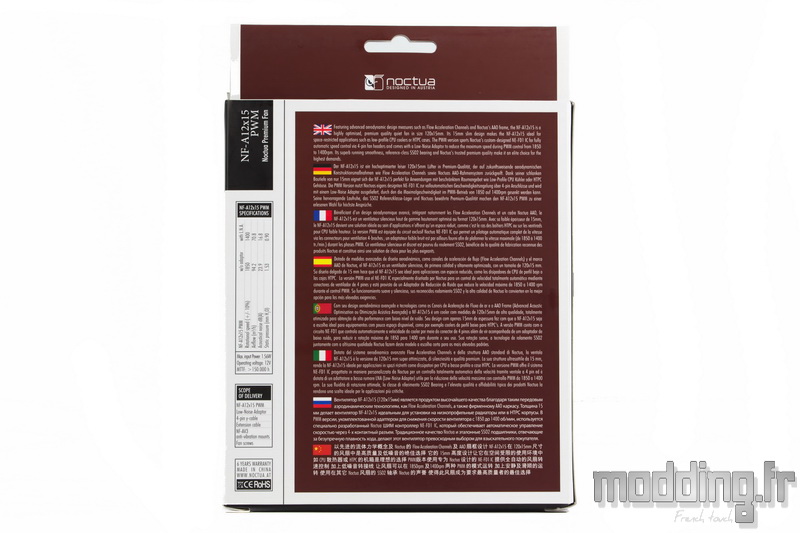

Au dos de la boite, nous avons une traduction en plusieurs langues dont le français qui met en avant les atouts de ce ventilateur.
Sur le coté, sur fond blanc, Noctua nous renseigne sur les spécifications ainsi que sur le contenu de la boite.

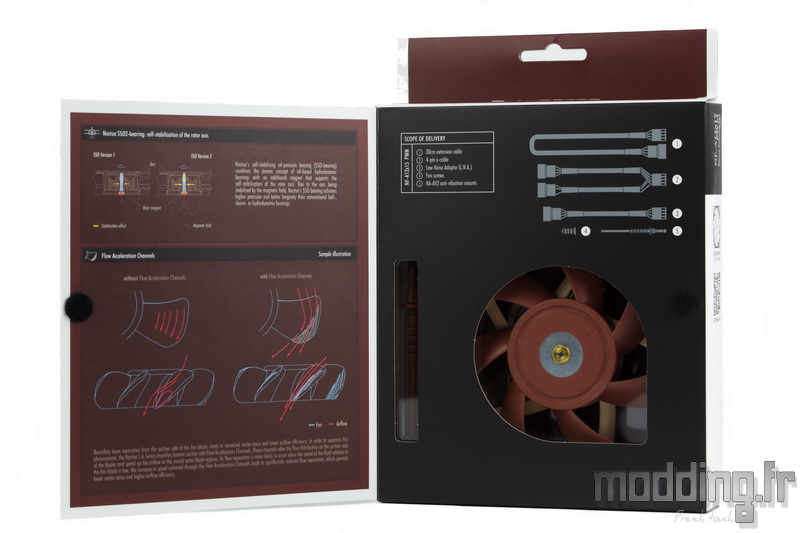

La boite est dotée d’un rabat qui permet d’entrevoir le NF-A12x15…. Une fenêtre permet de visualiser principalement le centre des pales avec une bien étrange partie métallique…
Le contenu du bundle est retranscrit sur un fond noir sous forme de tableau et de schémas.
Pour ne pas laisser le ventilateur tout seul, Noctua lui octroie un peu de compagnie en laissant apparaître une des attaches souples.

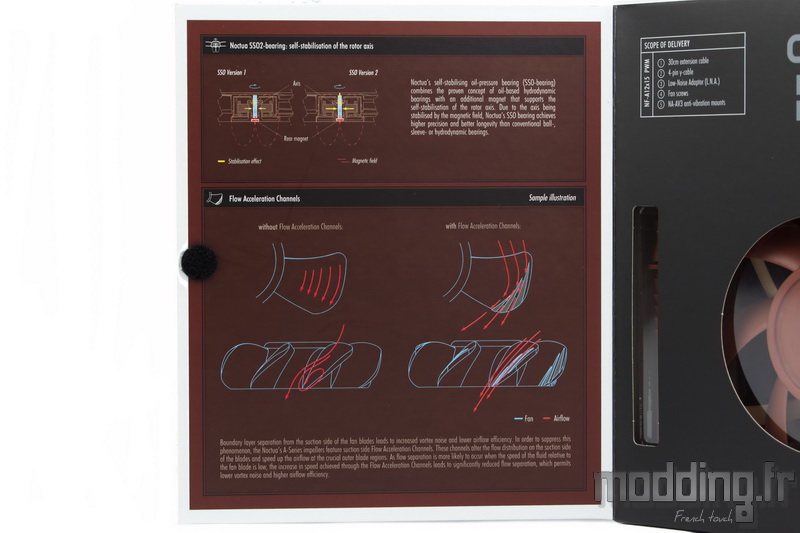

Sur le rabat, nous avons deux textes avec dessins à l’appui nous renseignant sur deux des caractéristiques du ventilateur : SSO2 Bearing et Flow Acceleration Channels.
Nous les aborderons sur la page suivante.

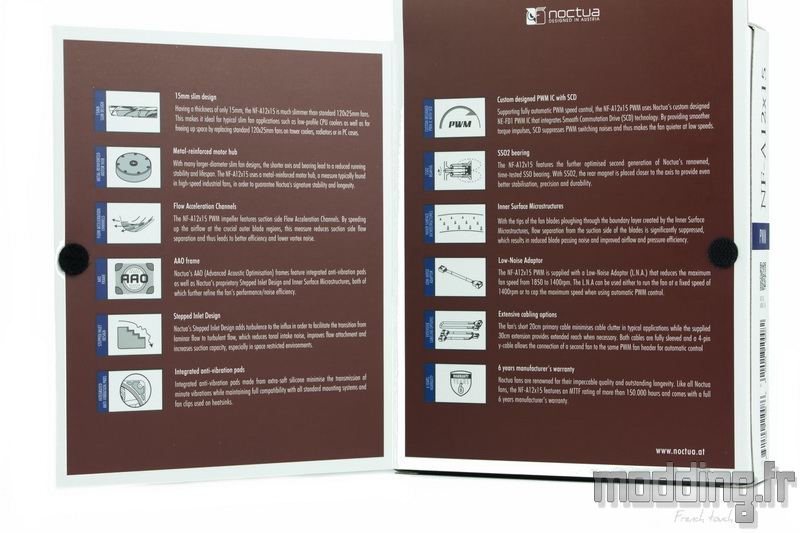

En parlant de rabat, nous en trouvons un second au dos de la boite.
Nous découvrons tout un panel des différentes caractéristiques du NF-A12x15 avec un descriptif de chacune d’elles en anglais, mais on peut se rendre sur le site de Noctua pour avoir la traduction française.
Dans la boite, le ventilateur ainsi que le bundle sont soigneusement rangés dans un blister transparent, mis à part le manuel d’utilisation qui nous informe notamment sur la mise en place des attaches souples.
Malheureusement le tout est en anglais… Fort heureusement, on peut trouver la traduction en français sur le site de Noctua.
Nous avons deux types de fixation.

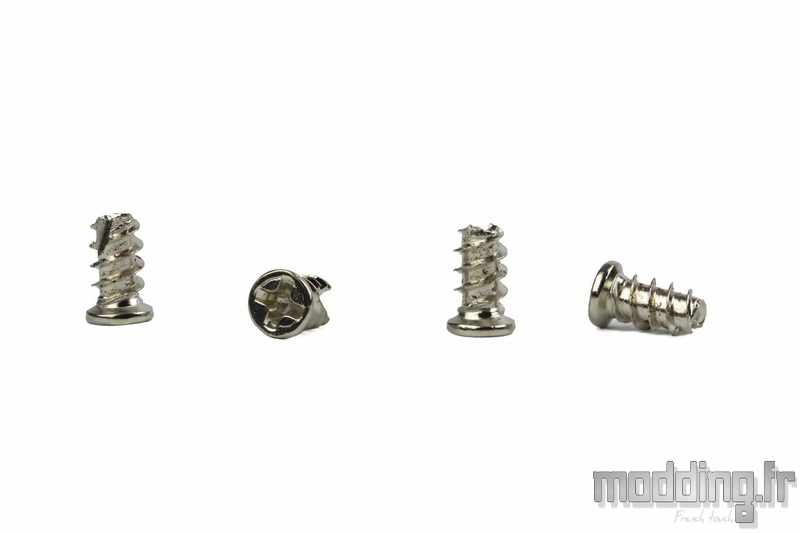

La plus classique avec des vis chromées dotées du pas spécifique propre au montage des ventilateurs.

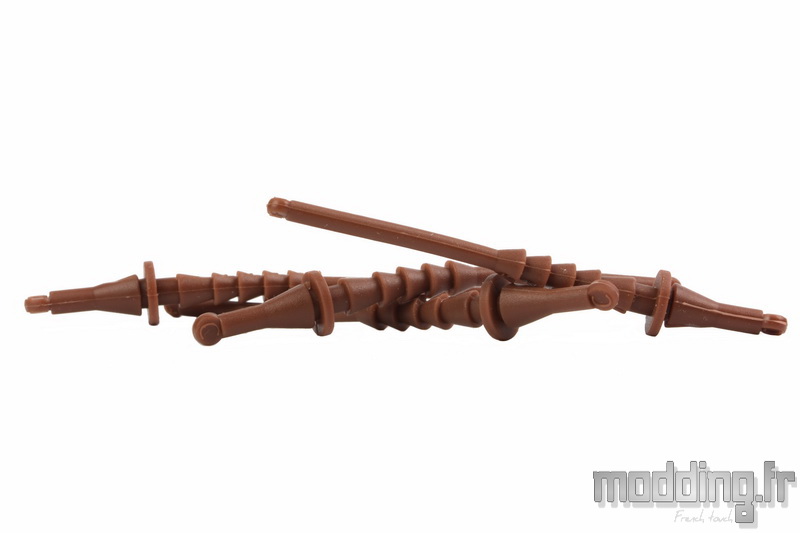

Puis nous avons un jeu de 4 attaches souples en silicone (marron…).
Il s’agit des attaches NA-AV3 qui disposent d’une extrémité conique.
Pour installer le NF-A12x15 sur un ventirad, nous utiliserons les attaches métalliques dédiés au montage propres au ventirad.
En ce qui concerne le montage sur un radiateur de watercooling (ou AIO) il convient de prendre garde quant à la longueur des vis …. car celles qui sont incluses dans le bundle de l’AIO sont prévues pour des ventilateurs d’une épaisseur de 25mm.

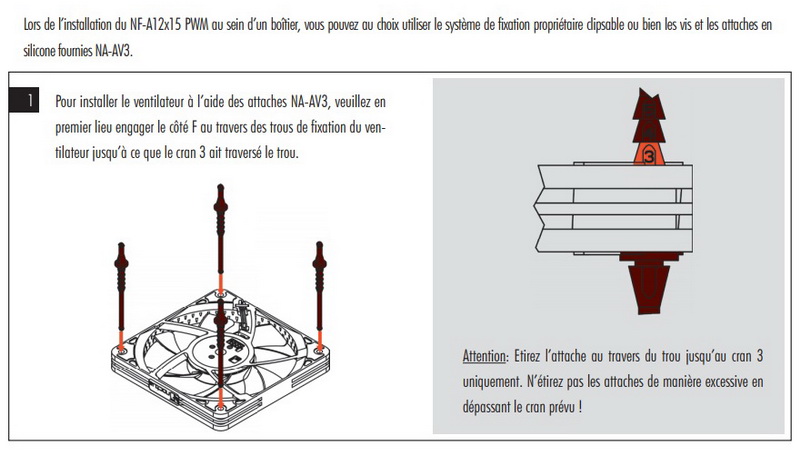

Lors de l’installation du NF-A12x15 au sein d’un boîtier, on suit les indications ci-dessous que l’on trouve dans le manuel.
Ensuite nous avons toute un série de câbles supplémentaires dont le type diffère en fonction de la version PWM ou FLX.
On commence par les trois câbles présents avec le NF-A12x15 PWM dont le propre câble est doté d’une prise 4-pins.

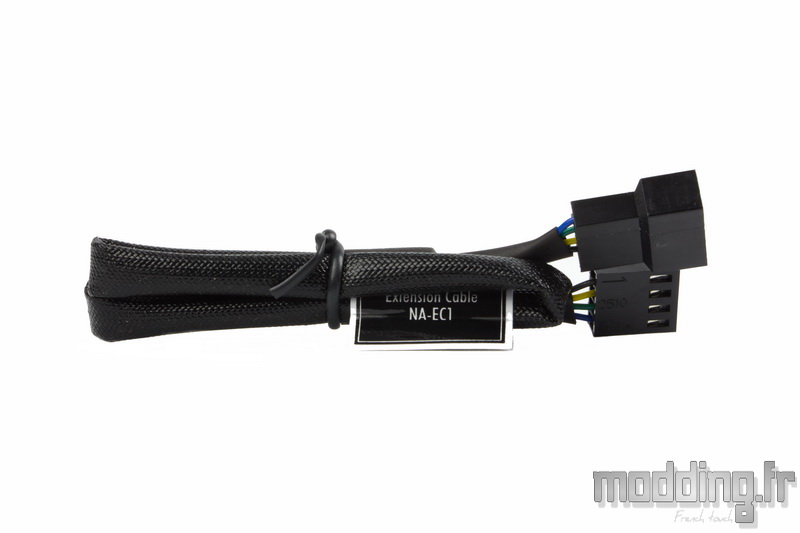

Le NA-EC1 est une extension de 300 mm avec une prise 4-pins femelle sur l’une des extrémités et une prise 4-pins mâle sur l’autre extrémité.

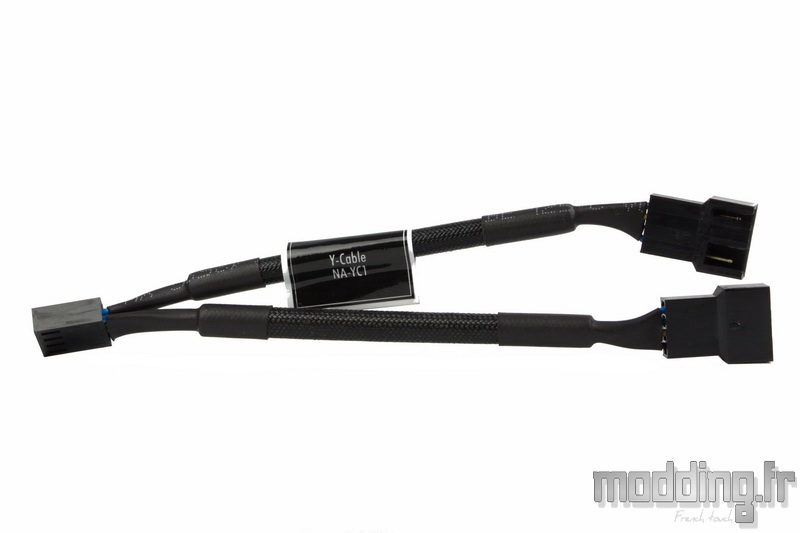

Le NA-YC1 est un adaptateur en Y pour avoir la possibilité de brancher deux ventilateurs NF-A12x15 (éventuellement dans le montage de type Push/Pull).
Le troisième câble concernant la version PWM est le NA-RC7 qui est un adaptateur LNA : Low Noise Adaptor.
Il permet de plafonner la vitesse de rotation maximale du NF-A12x15 PWM en la passant de 1850 tr/min à 1400 tr/min.
Nous retrouvons ce même genre de câble dans la version FLX.

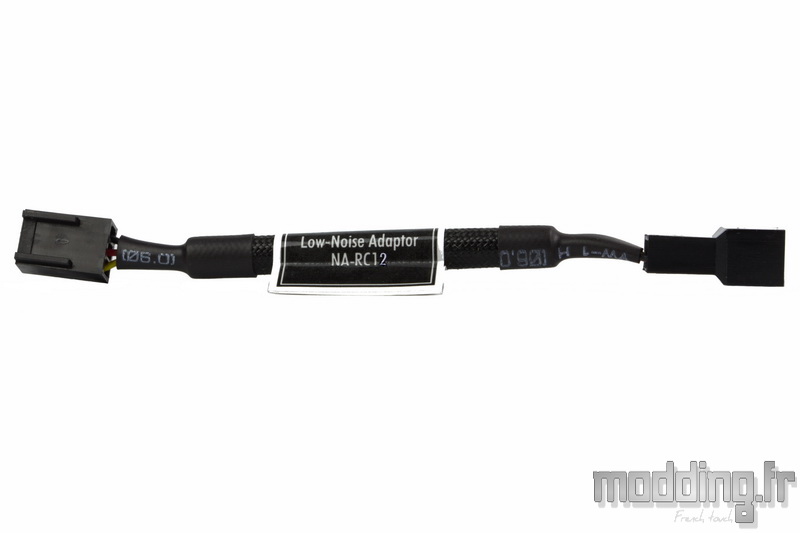

Le NA-RC12 embarque par contre des prises 3-pins en lieu et place des prises 4-pins du NA-RC7.
Lui réduit (et non plafonne) simplement la vitesse de rotation du NF-A12x15 FLX de 1850 tr/min à 1400 tr/min du fait de l’absence de gestion PWM.
Le NF-A12x15 FLX est équipé d’un second câble visant à réduire sa vitesse de rotation de façon plus conséquente : NA-RC10.
Un adaptateur ULNA : Ultra Low Noise Adaptor qui diminue la vitesse de rotation de 1850 tr/min à 950 tr/min.

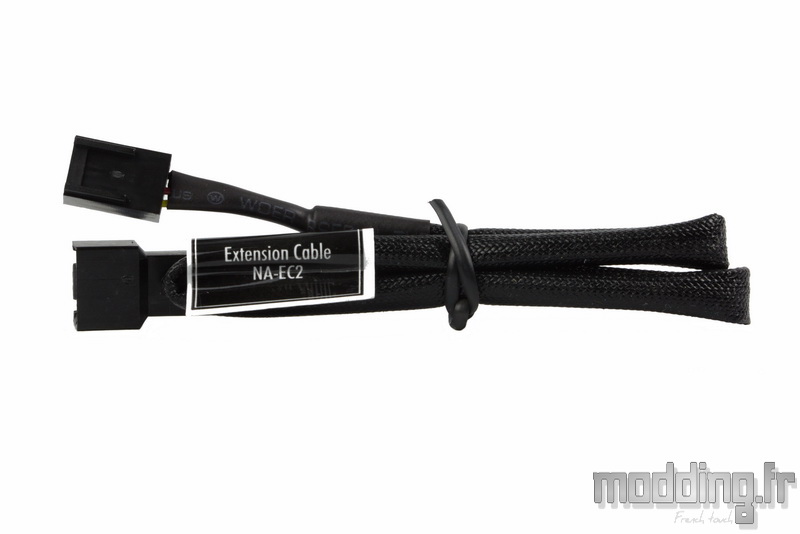

On retrouve aussi un câble d’extension de 300 mm mais doté de prises mâle/femelle 3-pins.
Il porte le nom de code : NA-EC2.

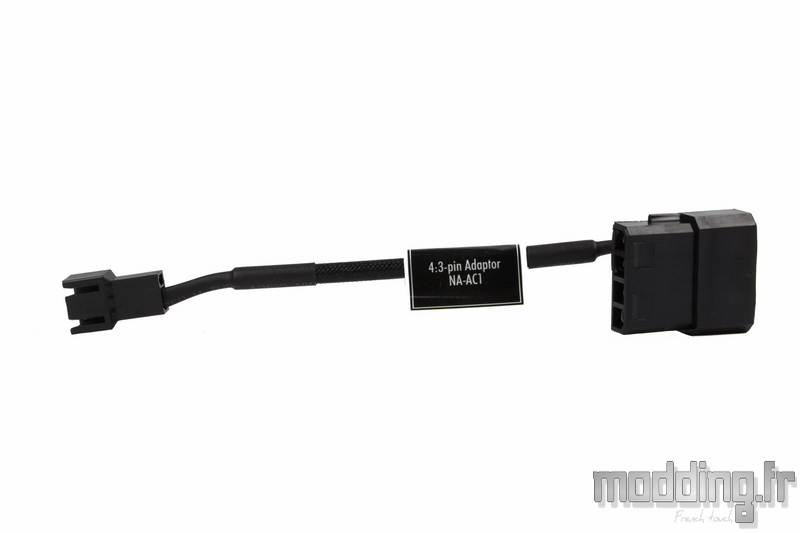

Vu que le NF-A12x15 FLX ne dispose que d’une vitesse de rotation fixe, la marque propose un adaptateur qui permet de le brancher directement sur une prise Molex.
Il s’agit du NA-AC1.
Les spécifications :
| |
NF-A12x15 PWM
|
NF-A12x15 FLX
|
| Dimensions |
120 x 120 x 15 mm
|
| Branchement |
4pins PWM
|
3pins
|
| Type roulement |
SSO2
|
| Vitesse de rotation (12 V) |
1850 tr/min +/- 10%
|
| Vitesse de rotation avec L.N.A. |
1400 tr/min +/- 10%
|
| Vitesse de rotation avec U.L.N.A. |
N/A
|
950 tr/min +/- 10%
|
| Vitesse de rotation minimal PWM |
450 tr/min +/- 20%
|
N/A
|
| Débit d’air (12 V) |
94.2 m3/h
|
| Débit d’air avec L.N.A. |
70.8 m3/h
|
| Pression Statique (12 V) |
1.53 mm H2O
|
| Pression Statique avec L.N.A. |
0.90 mm H2O
|
| Niveau sonore (12 V) |
23.9 dB(A)
|
| Puissance |
1.56 W
|
| Ampérage |
0.13 A
|
| Durée de vie |
150 000 h
|
| Garantie |
6 ans
|
