Les caractéristiques :
Le packaging sort aussi sa tenue d’hiver avec un fond blanc sur lequel nous avons la photo des trois ventilateurs SquA RGB dotés de leur liseré rétroéclairé.
Le logo de la marque, tout de rouge vêtu, se positionne dans le coin en haut et à gauche, juste à proximité du nom du modèle qui met en avant les couleurs de l’éclairage RGB.
Diverses icônes font état de la compatibilité de cet éclairage avec les différentes marques de cartes mères gérant la technologie adressable des LED RGB.
Au dos de la boite, nous avons les spécifications sous la forme d’un tableau.
Ce dernier détaille aussi les accessoires présents dans le bundle.
Les caractéristiques sont détaillées sur l’un des côtés de la boite.
Il faut cependant maitriser la langue de Shakespeare.
Le côté opposé décrit en une seule phrase le SquA RGB.
Trois ventilateurs, mais quatre boites…
La quatrième n’est autre que celle qui contient le bundle.
Nous avons un guide d’utilisation…
… Sous la forme d’un dépliant qui nous renseigne notamment sur le branchement du contrôleur externe et ses fonctionnalités.
Enermax fournit un jeu de deux petites bandes Velcro.
Un sachet à déchirer contient les 12 vis nécessaires à la fixation des ventilateurs au sein d’un boitier PC.

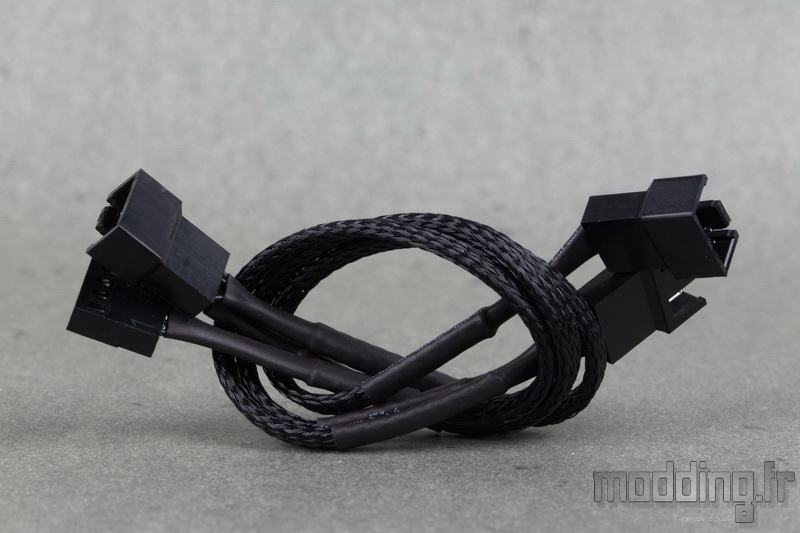

Comme le kit contient 3 SquA RGB, la marque fournit le câble 3 en 1 permettant de brancher l’ensemble des ventilateurs sur une unique prise 4-pins de la carte mère.
Ce câble mesure 600 mm dans sa totalité.
Nous avons une prise 4-pins femelle suivie de 3 prises 4-pins mâle. 200 mm de câble séparent chacune des prises.
Seule la première prise 4-pins mâle est câblée avec le fil “signal”, absent sur les deux autres prises 4-pins mâle.
Il faut donc impérativement connecter un ventilateur à cette prise si l’on veut que le système recueille l’information de la vitesse à laquelle tournent les pales.
Nous avons un adaptateur Molex qui permet d’alimenter directement les ventilateurs en 12 V.
Un câble qui semble s’être échappé du bundle des AIO de la marque…
Le contrôleur externe est doté d’un carénage en plastique. Il mesure 59 mm de long sur 17 mm de large pour une épaisseur de 12 mm.
Contrairement au bundle de l’Aquafusion, cette fois-ci Enermax a glissé un système de fixation dédié au contrôleur.
Il se présente sous la forme d’une petite bande magnétique dotée d’une face adhésive afin de le positionner au dos du module.
On apprécie le choix de la fixation magnétique qui permet de placer et repositionner le contrôleur à loisir contre l’une des parois en acier du boitier PC.
Ce contrôleur comporte trois boutons : “flèche haut”, “flèche bas” et “M”.
Nous allons détailler leur fonction dans la rubrique “Rétroéclairage”.
On distingue aussi un petit trou dans lequel se cache une LED. Cette LED a son importance, car en fonction de la couleur qu’elle affiche, nous connaissons la fonction du bouton “M”.
A l’une des extrémités, nous avons une prise 2-pins.
Elle permet de brancher le câble d’alimentation du contrôleur.
Il mesure 500 mm de long.
La prise 2-pins est dotée d’un détrompeur évitant toute erreur de branchement sur le contrôleur.
L’autre prise est de type Sata que l’on branche sur l’alimentation du PC.
A l’autre extrémité, dissimulée sous un capuchon en plastique, nous avons la connectique aRGB, de type 5V/D/-/G (mâle).
Il permet de brancher le câble adéquat qui se connecte aux 3 ventilateurs.
Ce câble mesure 400 mm de long.
Il s’agit d’un adaptateur splitter composé d’une prise aRGB femelle et de trois prises aRGB mâles. La connectique (5V/D/-/G) est bien identifiée sur le manchon de chacune des prises.
L’éclairage du SquA RGB est aussi compatible avec les différentes cartes mères gérant la technologie adressable des LED aRGB. Nous allons aussi pouvoir brancher la prise aRGB femelle de ce câble splitter directement sur le header aRGB de la carte mère.
Celle-ci doit présenter une prise disposant de la même connectique : 5V/D/-/G, avec donc un espace entre le D et le G. C’est le cas des cartes mères Asus, Asrock et MSI.
Par contre, avec les cartes mères de la marque Gigabyte, la prise aRGB dispose des trois connectiques V/D/G alignées l’une contre l’autre.
Enermax nous fournit l’adaptateur permettant de brancher la prise aRGB 5V/D/-/G femelle du câble splitter sur la prise aRGB V/D/G de la carte mère Gigabyte.
Il mesure 400 mm de long.
A l’une des extrémités nous avons donc une prise aRGB 5V/D/-/G mâle et à l’autre extrémité, nous avons une prise 3-pins.
Cependant, cette prise ne comporte aucune mention sur le manchon…
Seul un petit triangle (vraiment tout petit…) indique la position de la connectique V (+5V).
Les spécifications :
| |
SquA RGB White |
| Dimensions |
120 x 120 x 25 |
| Type de roulement |
Non communiqué |
| LED |
WS2812B adressable |
| Vitesse de rotation |
300 – 1500 tr/min |
| Niveau sonore max |
23 dB(A) |
| Débit d’air max |
68.27 CFM (115.99 m3/h) |
| Pression statique max |
1.90 mmH2O |
| Durée de vie |
100 000 heures |
| Poids |
205 g |
| Courant nominal |
0.21 A |
| Puissance consommée |
2.52 W |
| Longueur des câbles |
500 mm |
| Gainage du câble |
Non |
| Couleur du câble |
Blanc |
| Prise |
4-pins (PWM) |
| Garantie |
2 ans |
