Les caractéristiques :
Nous avons opté pour le pack comprenant trois ventilateurs LL120 et son contrôleur Corsair Lighting Node Pro.
Corsair propose aussi à la vente uniquement le ventilateur car comme nous allons le voir plus bas sur cette page, le kit inclut un hub RGB permettant de brancher jusqu’à 6 ventilateurs.
Tout ce petit monde prend place dans un carton doté de son habituel liseré jaune présent sur les bords.
Sur la face principale, on y retrouve le logo Corsair ainsi qu’une photo des trois ventilateurs avec le rétroéclairage en action.
Sous le nom du modèle, nous avons quelques spécifications du LL120 ainsi que ses principales caractéristiques mettant en avant le concept RGB avec ses 16 Leds indépendantes.
Au dos de la boite, nous reprenons plus en détail les caractéristiques du ventilateur traduites en plusieurs langues.
En bas et à gauche, nous trouvons les spécifications sous forme de tableau ainsi que le contenu de la boite.
On a aussi une photo du ventilateur avec les Leds éteintes.
Sur les cotés prennent place le logo de la marque, le nom du modèle ainsi que le nombre de ventilateurs présents sous forme d’icônes.
Chaque ventilateur prend place dans un logement en carton de couleur jaune.
Une quatrième boite renferme tout le bundle associé à ce kit.
Nous avons le guide d’utilisation doté d’une traduction en français, page 7 à 12.
On peut aussi le télécharger sur le site Corsair.

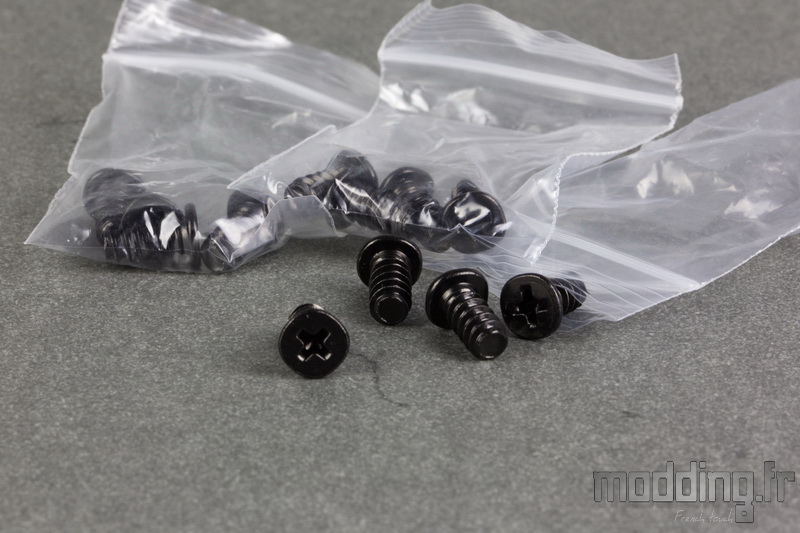

… Trois sachets zippés contenant 4 vis spécifiques au montage des ventilateurs dans le boitier PC.
Tout comme pour le kit HD120, nous retrouvons le Hub RGB sur lequel nous allons pouvoir brancher jusqu’à 6 ventilateurs LL120.
Le carénage est en plastique noir. Il mesure 73 mm sur 35 mm.

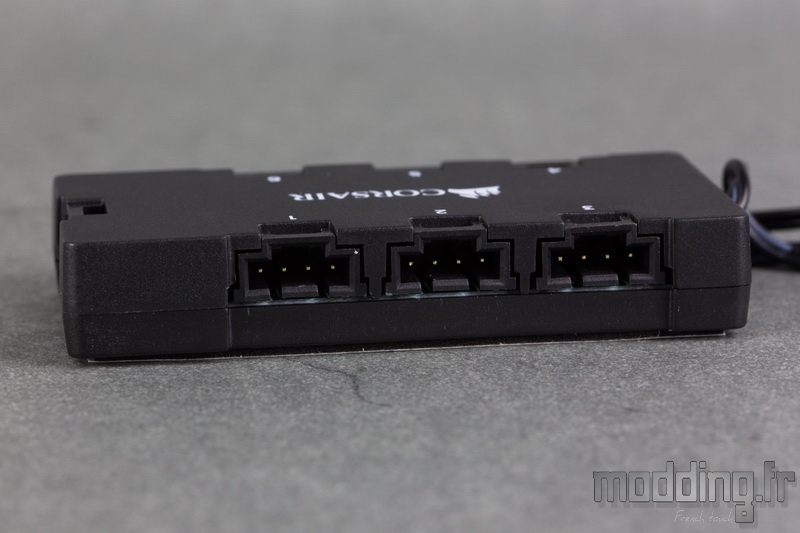

Nous avons le logo Corsair imprimé sur le dessus et on y trouve 7 prises dont 6 sont numérotés de 1 à …… 6.
Ces dernières se repartissent par trois sur la longueur du module.
Le contrôleur peut alors gérer jusqu’à 6 ventilateurs. On comprend alors pourquoi la marque propose aussi à la vente uniquement le ventilateur.
Nous avons 14 mm d’épaisseur en incluant la bande adhésive double face présente sous le boitier.
La forme des prises est spécifique et on note la présence de détrompeurs afin d’éviter toute inversion de branchement.
La séquence en série des prises de 1 à 6 a une grande importance car les animations commencent par le ventilateur n°1 et continuent jusqu’au ventilateur n°6. De plus l’absence de connexion sur l’une des prises entraîne l’arrêt de l’animation sur les prises suivantes.
A l’une des extrémités du module émerge un câble constitué de deux fils mesurant 300 mm.

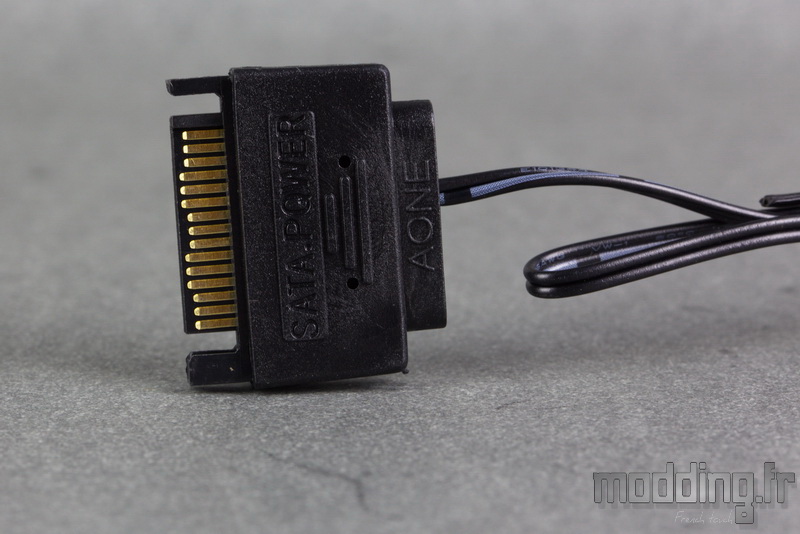

Il se termine par une prise Sata et contribue à l’alimentation du Hub.

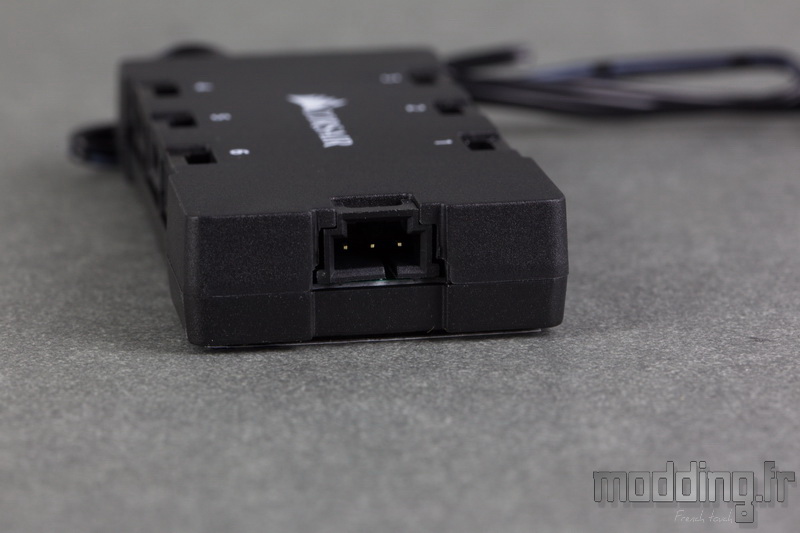

A l’extrémité opposée, nous avons la septième prise dotée d’une connectique 3 broches…

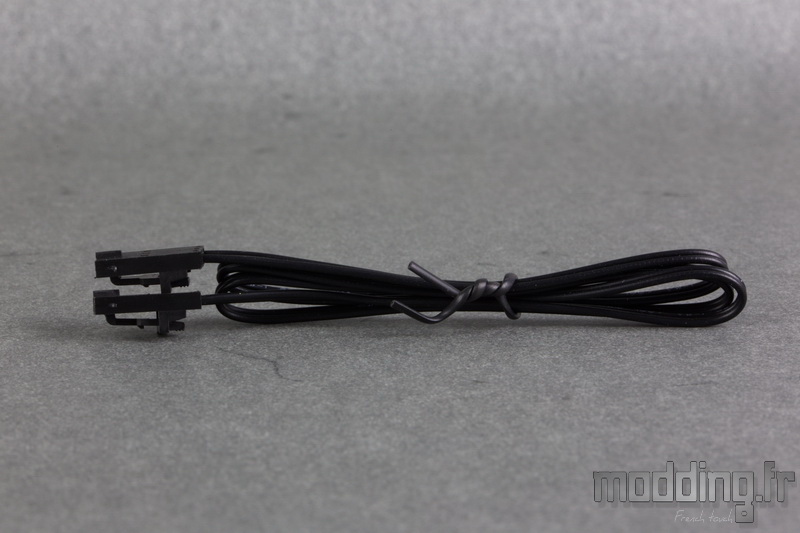

… Nous allons brancher sur cette dernière, ce câble qui permet de relier le Hub RGB au Lighting Node pro.
Il mesure 480 mm.
Le Lighting Node Pro est ce petit boitier qui sert d’interface de communication entre le Hub RGB et le logiciel Corsair Link.
Il est doté d’un carénage en plastique noir et mesure 53 mm sur 31 mm pour une épaisseur de 13 mm.
On note que le boitier dispose de deux prises “Led” permettant ainsi de contrôler deux Hub RGB (et donc jusqu’à 12 ventilateurs) ou un Hub RGB et pourquoi pas une bande de Leds RGB de la marque.
Deux petites bandes adhésives double face sont incluses dans le bundle afin de fixer le boitier.
Son alimentation est assurée par une prise Sata présente à l’extrémité d’un câble mesurant 420 mm.

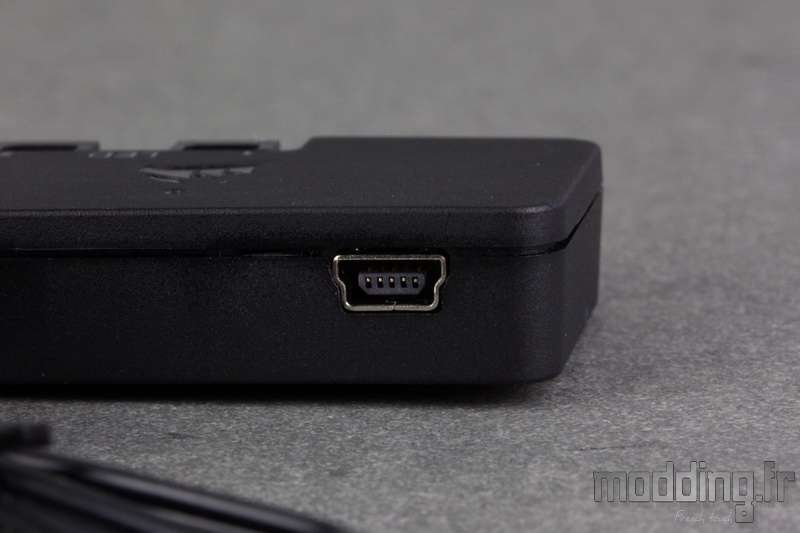

A proximité de l’émergence de ce câble, nous avons une prise mini USB…
… Sur laquelle nous brancherons ce second câble muni d’une prise mini USB mâle à l’une des extrémités et une prise USB interne à l’autre extrémité.
On connecte cette dernière sur l’un des ports USB interne de la carte mère.
Ce câble permet d’assurer la liaison entre le Lighting Node Pro et le logiciel Corsair Link via la carte mère.
Il mesure 350 mm.
Les spécifications :
| Dimensions |
120 x 120 x 25 |
| Poids |
163 g |
| Leds |
Oui (16 Leds RGB) |
|
| Vitesse de rotation |
600 – 1500 tr/min (+/- 10%) |
| Niveau sonore |
24.8 dB(A) |
| Débit d’air |
43.25 CFM soit 73.48 m3/h |
| Pression statique |
1.61 mm H2O |
| Puissance |
3.6 W |
| Ampérage |
0.3 A |
|
Câble
|
| Longueur du câble |
600 mm |
| Gainage du câble |
Non (câble plat) |
| Couleur du câble |
Noir |
| Prise |
4-pins |
|
|
| Type de mécanisme |
Hydraulic Bearing |
| Garantie |
2 ans |
