Le controleur RGB :
Nous avons vu que le HD120 embarque une bande de 12 Leds RGB.
Qui dit RGB dit possibilité de faire varier le spectre de lumière.
Ceci est rendu possible par le contrôleur qui lui est assigné.
Il s’agit d’un module qui peut gérer le rétroéclairage du ventilateur HD120 ou du ventilateur SP120.

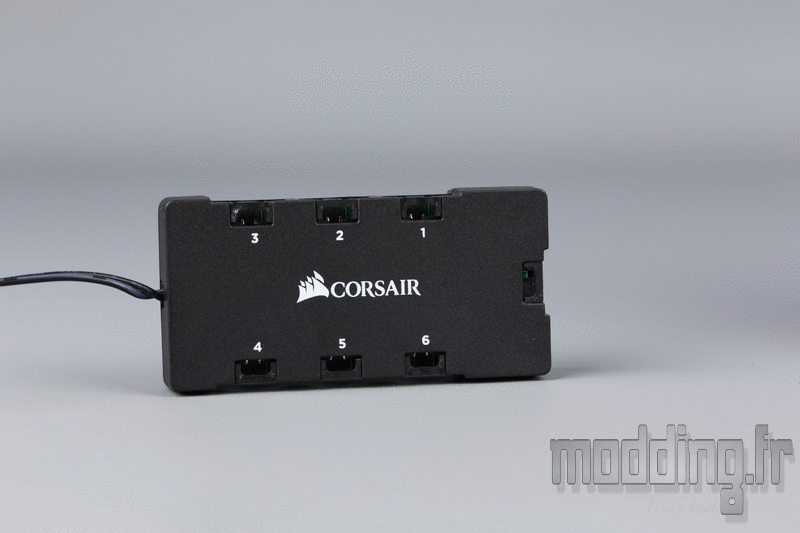

Le carénage est en plastique noir. Il mesure 73 mm sur 35 mm.
Nous avons le logo Corsair imprimé sur le dessus.
On y trouve 7 prises dont 6 sont numérotés de 1 à …… 6.
Ces dernières se repartissent par trois sur la longueur du module.
Le contrôleur peut alors gérer jusqu’à 6 ventilateurs.
On comprend alors pourquoi la marque propose aussi à la vente le ventilateur seul, en plus du pack ventilateur/contrôleur et du pack 3 ventilateurs/contrôleur.
Nous avons 14 mm d’épaisseur en comptant….

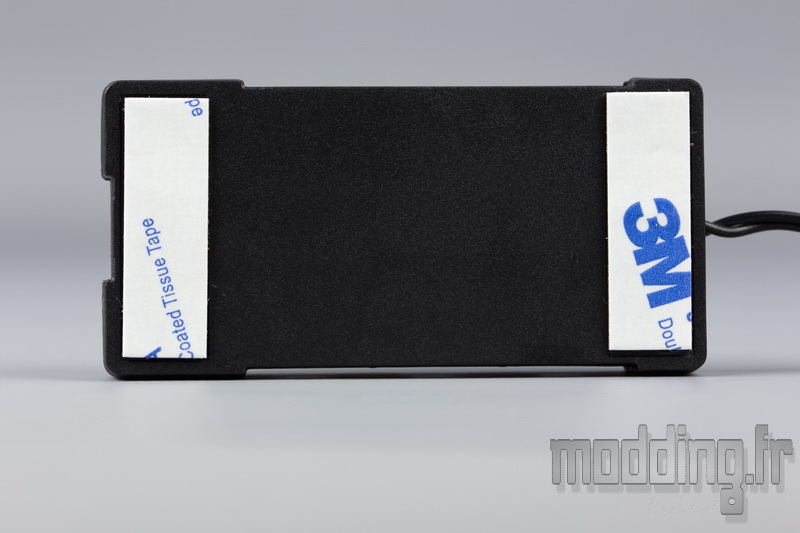

…. les deux bandes adhésives qui se trouvent sous le petit boitier.
A l’une des extrémités nous avons un câble constitué de deux fils mesurant 320 mm.
Il se termine par une prise Sata et contribue à l’alimentation du contrôleur.

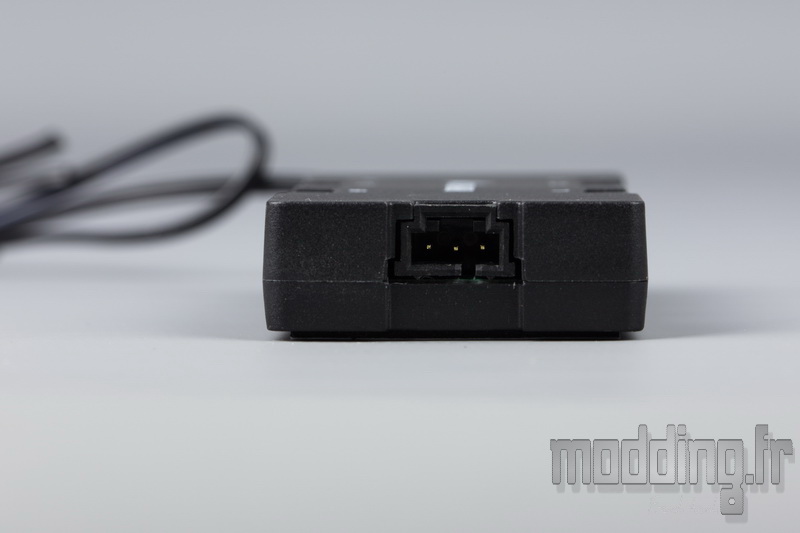

A l’extrémité opposée, nous avons la septième prise.
Elle permet de brancher l’extension de commande pour jouer sur les effets lumineux.
Une extension sous la forme d’un second petit boitier toujours de couleur noire qui se trouve ainsi déporté.
Il mesure 68 mm de long sur 20 mm de large pour une épaisseur de 11 mm.
Il s’agit donc du boitier de commande qui permet d’interagir sur les Leds des ventilateurs par le biais de trois boutons :
- Vitesse : il s’agit de la vitesse d’execution des effets sur trois niveaux.
- Color : pour sélectionner l’une des 7 couleurs disponibles.
- Mode : nous avons 7 effets lumineux programmés.

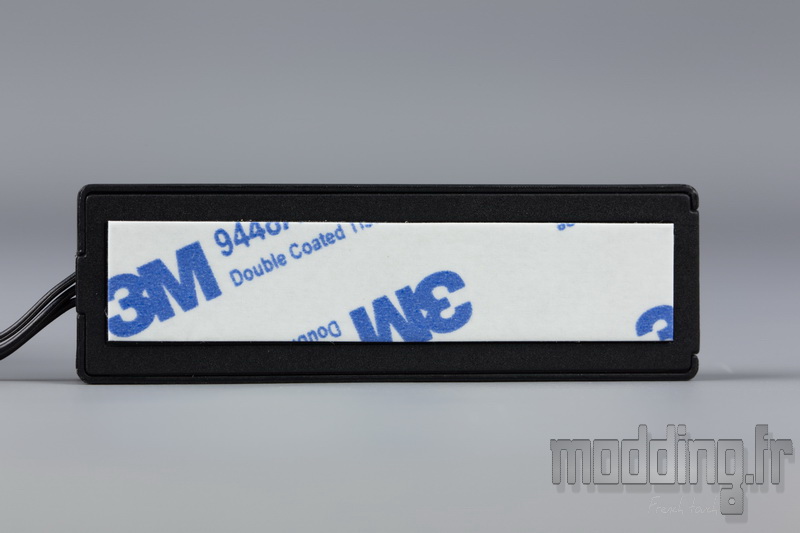

Tout comme le boitier de contrôle, il dispose d’une bande adhésive à sa base.

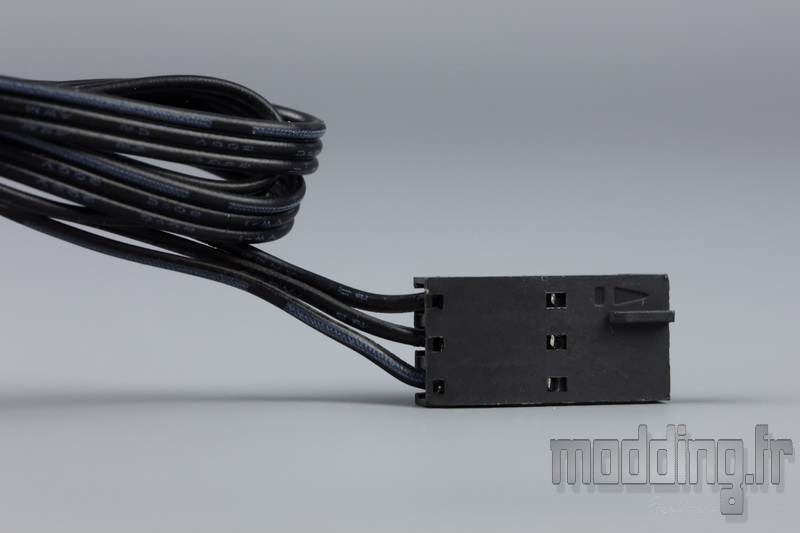

A l’une des extrémités, nous avons un câble de 600 mm qui se termine par une prise 3-pins spécifique se branchant sur le boitier de contrôle.
A l’autre extrémité, nous avons une autre prise comportant 6 broches.

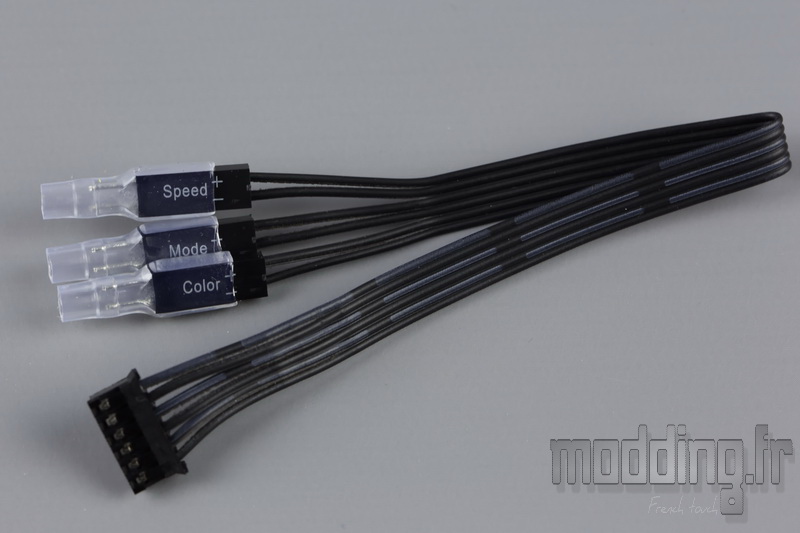

La très bonne idée de Corsair est de proposer un câble adaptateur qui permet d’assurer le branchement à un commutateur externe pour pouvoir gérer l’une des fonctions lumineuses.
Chacune des prises est identifiée.
C’est déjà sympathique d’avoir un petit boitier de commande déporté qui reste assez petit et donc discret… Mais c’est encore mieux de pouvoir brancher trois boutons poussoir (style bouton antivandalisme) que l’on intègre à la surface du boitier afin de contrôler les effets des ventilateurs HD120 sans avoir ledit boitier de commande hors du châssis.
Nous avons ainsi la possibilité d’avoir une meilleure intégration du dispositif avec un accès plus aisé! (à défaut d’avoir une gestion logicielle).
Le branchement est simple!
Chacune des prises est dotée d’un détrompeur et d’un clip assurant ainsi la connexion.
On connecte chaque ventilateur sur le boitier de contrôle en commençant par la prise 1 et en suivant l’ordre des chiffres (le ventilateur non connecté en série ne bénéficie pas du rétroéclairage).
On branche ensuite le module de commande sur sa prise dédiée.
Il ne reste plus qu’à brancher le boitier de contrôle sur une prise Sata du bloc d’alimentation.
On allume le bloc d’alimentation et la lumière jaillit des 12 Leds positionnées sur la bande interne du ventilateur.
Elle se diffuse à travers les pales assurant l’éclairage de toute la surface de ventilation.
D’emblée nous avons une variation du spectre lumineux avec les couleurs qui s’affichent une à une.
Le mode démo est enclenché par défaut qui passe en revue les 6 autres modes.
A tout moment nous pouvons interagir avec les boutons du boitier de commande.
En appuyant sur le bouton Mode, nous passons d’un effet au suivant.
Le HD120 propose ainsi 6 autres effet en plus du mode démo.
Nous avons entre autre l’effet Arc-en-ciel affichant progressivement les différentes couleurs sur chaque Led mais avec la particularité d’entamer la couleur suivante sur les premières Leds alors que les dernières finissent à peine la couleur précédente.
Nous pouvons par le biais du bouton Speed accélérer le mouvement sur trois niveaux de vitesse.
Nous avons aussi l’effet Marquise comme sur l’animation ci-dessous.
Ici nous avons sélectionner l’une des couleurs par le biais du bouton Color.
A chaque impulsion nous passons d’une couleur à l’autre : blanc, rouge, orange, jaune, vert, bleu,violet, défilement de toutes les couleurs et retour au début.
Nous restons sur le bleu et on active le mode Sequentiel.
Les Leds affichent une à une la couleur désirée puis s’éteignent toutes en même temps lorsque la dernière est allumée et on reprend le cycle (cela passe à la couleur suivante lorsque toutes les couleurs sont activées).
L’effet est intéressant avec plusieurs ventilateurs car nous avons aussi un décalage entre chaque ventilateur.
D’où l’importance de bien positionner les ventilateurs en fonction de leur branchement sur le boitier de contrôle pour maximiser l’effet.
Le système garde en mémoire le dernier effet en place, du moins tant que l’alimentation est branchée sur le secteur.
Les gifs, c’est sympa!
Mais une vidéo c’est encore mieux!
Cela permet d’apprécier et de mieux se rendre compte des différentes possibilités que propose le HD120 en terme d’éclairage RGB.
