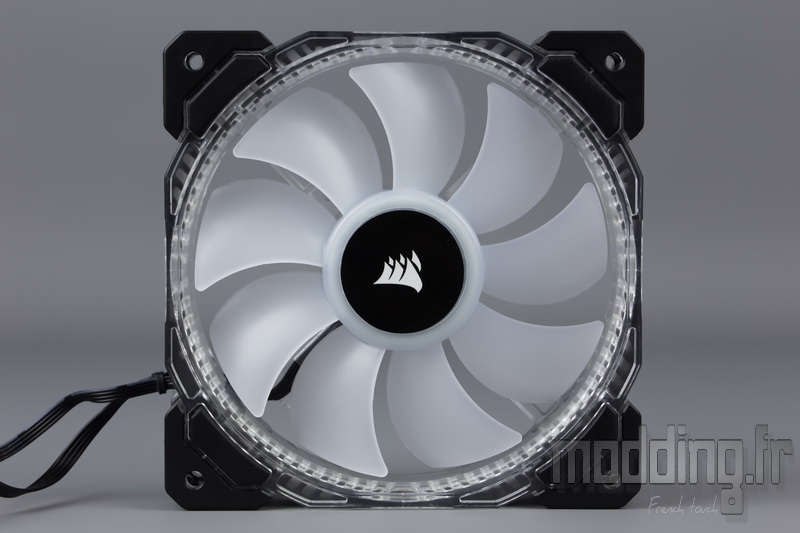

Le ventilateur :

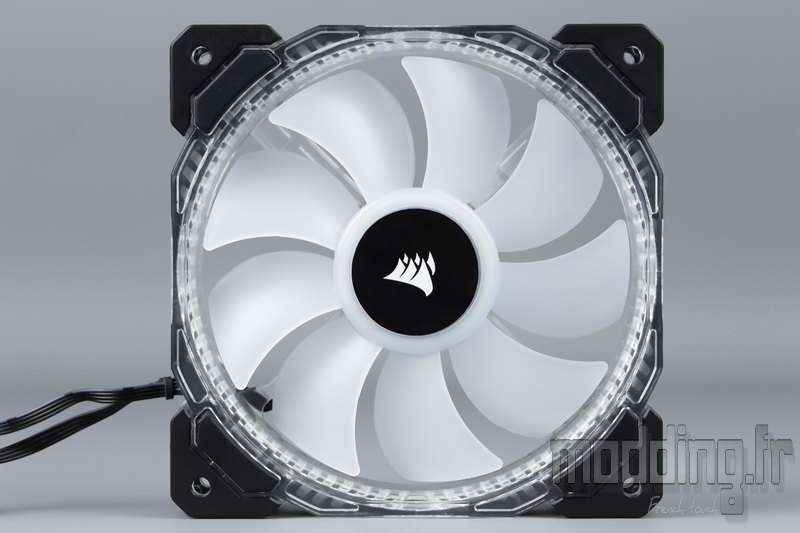

Nous reprenons la forme du cadre du ML120.
Il reste moins massif par rapport à un ventilateur classique de part la présence des coins qui semblent être annexés au reste de la structure.
De plus, cette derniere troque sa couleur noire pour un aspect translucide qui permet la diffusion du rétroéclairage présent sur la bande interne.

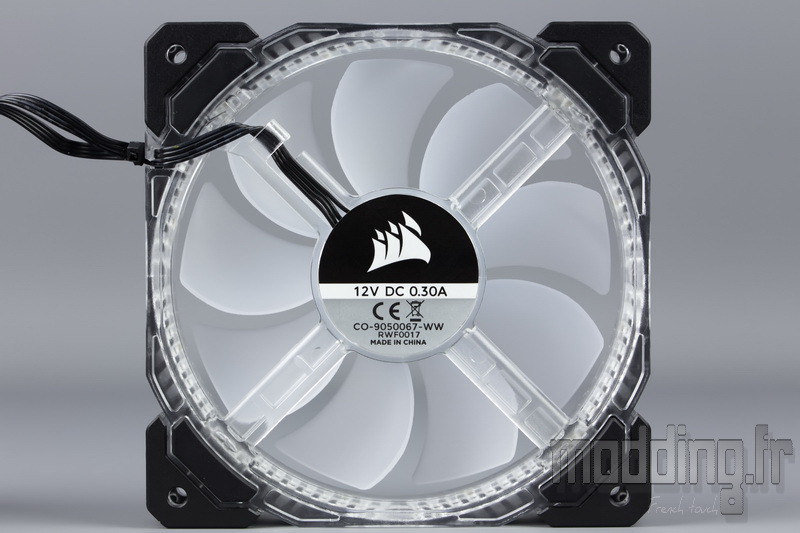

A l’arrière, on trouve l’étiquette adhésive qui regroupe le logo Corsair ainsi que les caractéristiques électriques.
Les branches de renfort du cadre sont rectilignes et sont, par contre, assez massives. Elles gardent l’aspect translucide.

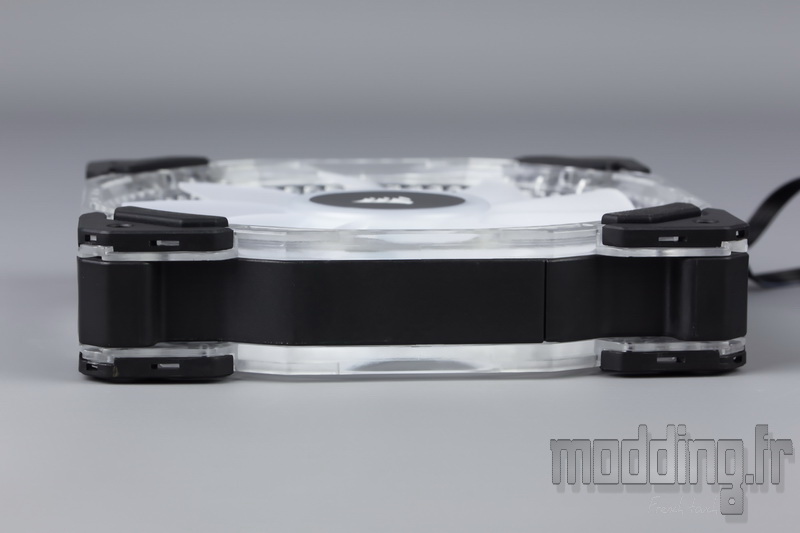

Nous avons 25 mm d’épaisseur au niveau de la structure du cadre auquel nous devons rajoutons les silentblocs qui font passer l’épaisseur totale à 28 mm.
On note la présence d’un élément en plastique noir qui prend place sur toute la périphérie du cadre. Il renferme les différentes Leds.

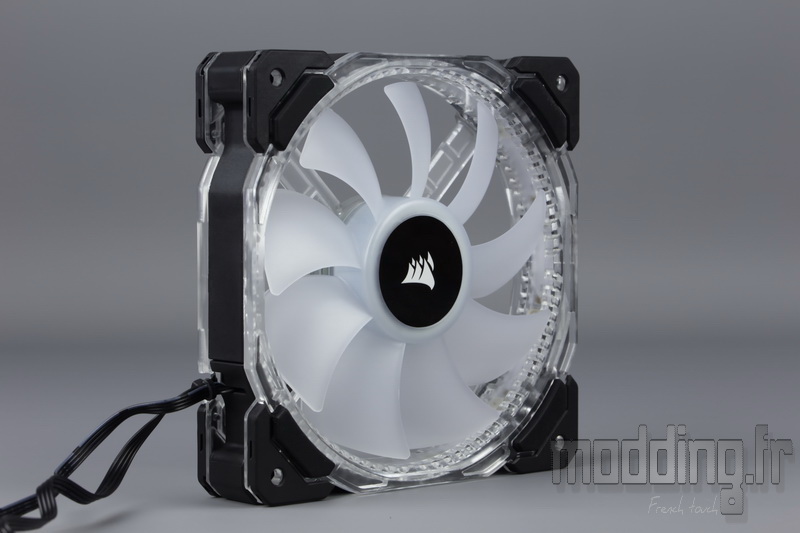

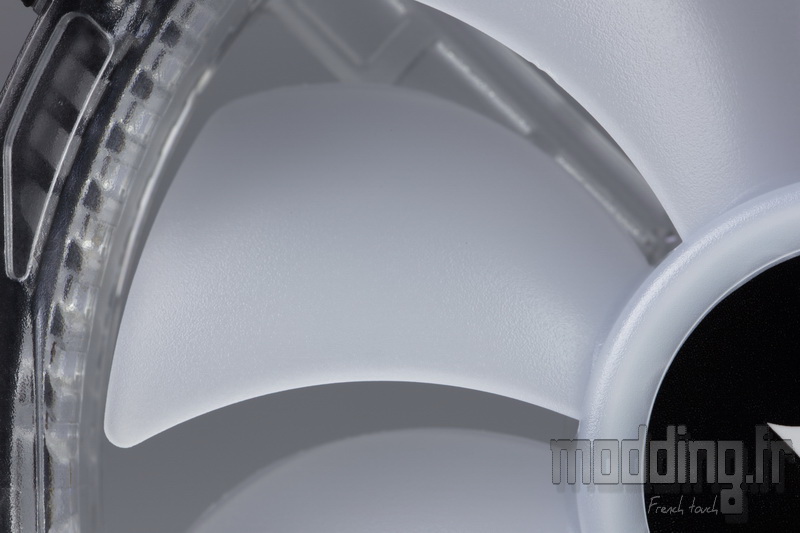

Contrairement au ML120, le HD 120 est doté de 9 pales avec un aspect plutôt blanchâtre que translucide.
Ceci permet de mieux propager la diffusion de la lumière au travers de ces pales, notamment quand elles sont en action.
Ici aussi, point d’artifice visant à améliorer le flux d’air, leur forme est somme toute classique mais certainement bien étudiée afin d’optimiser leur rendement.

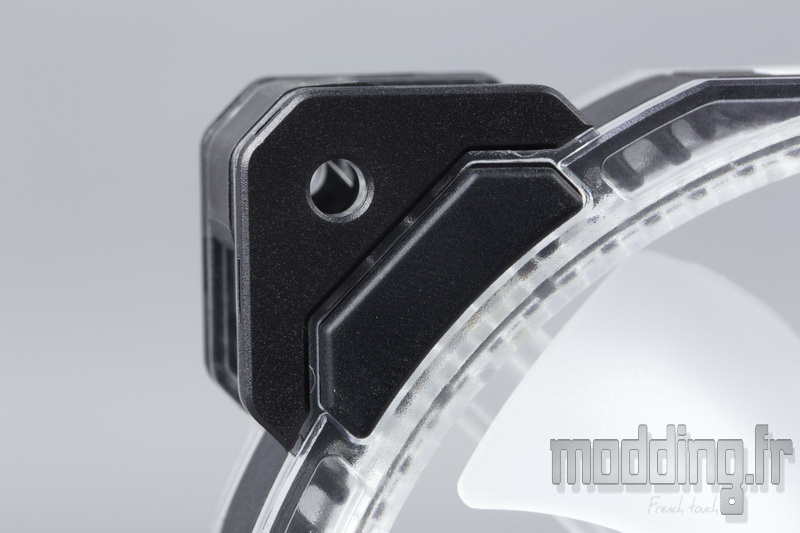

Les coins sont en deux parties avec une partie noire venant se clipser sur une partie translucide.
Cette dernière fait partie intégrante de la structure du cadre.

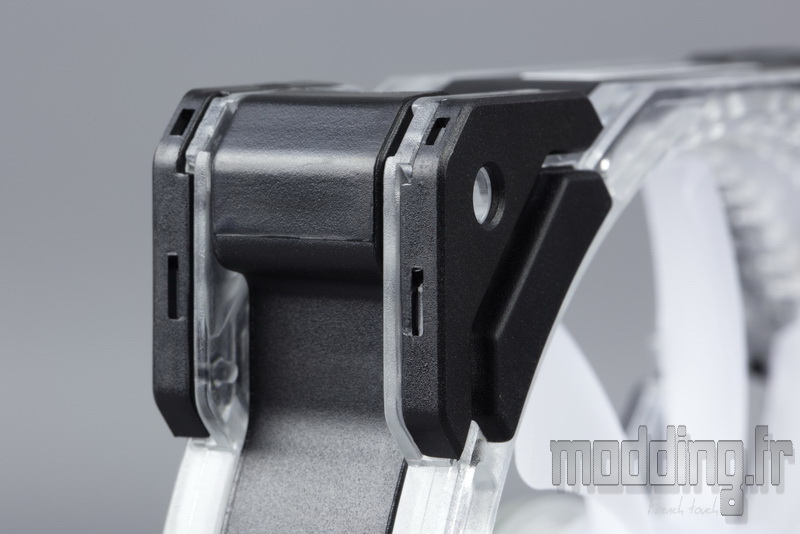

Le cache qui fait le tour du cadre vient chapeauter la partie interne de chaque coin pour ainsi obturer completement le passage des vis.
Sous chacun de ces coins, un silentbloc vient se positionner et assure l’absorption des vibrations.
Un patin en caoutchouc de 2 mm d’épaisseur tout simplement collé sur la structure du cadre.
Au travers de l’aspect translucide de ce dernier, on devine la partie du cache qui vient plaquer la bande de Leds contre la bande interne du ventilateur.

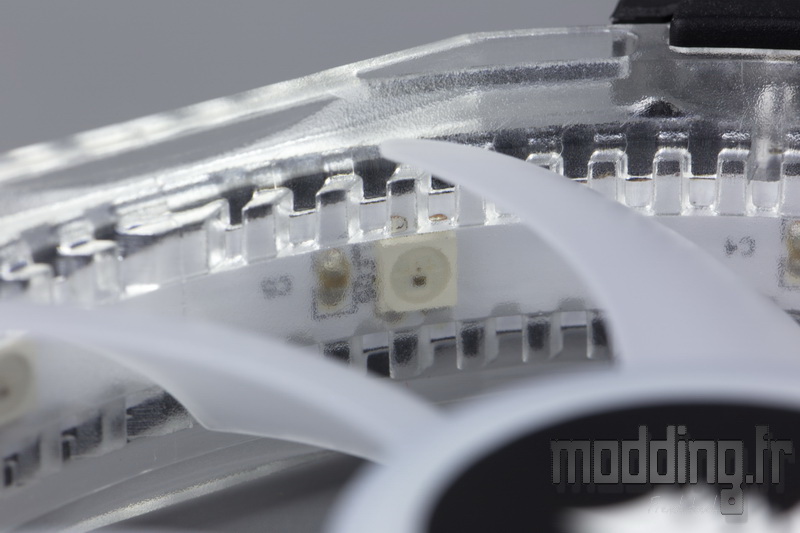

En y regardant de plus prés nous apercevons les fameuses Leds RGB.
Elles sont au nombre de 12 et sont indépendantes les unes des autres pour assurer un maximum d’effets lumineux via le contrôleur.
On remarque la différence d’aspect entre le cadre et les pales du HD120.

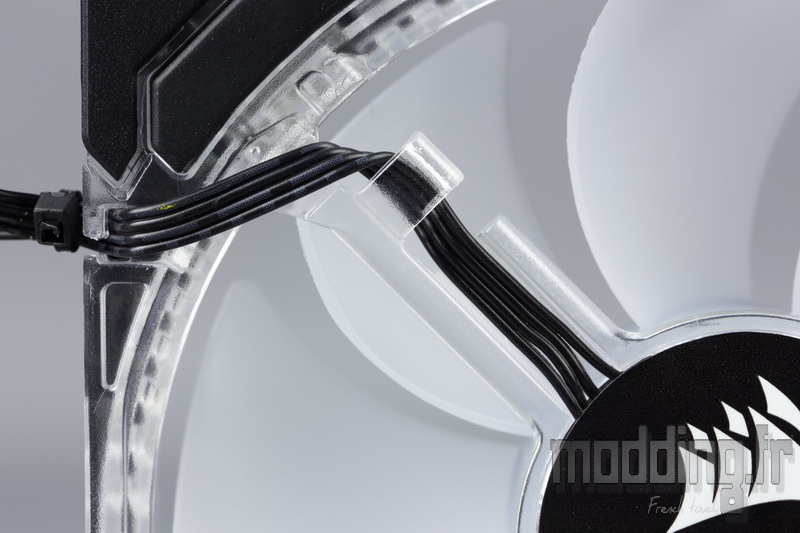

4 fils émergent de la platine électronique.
Ils sont tous de couleur noire.
Ils se chargent uniquement d’alimenter le ventilateur et donc son moteur.
4 autres fils émergent du cadre sous le cache noir à proximité du câblage précédemment cité.

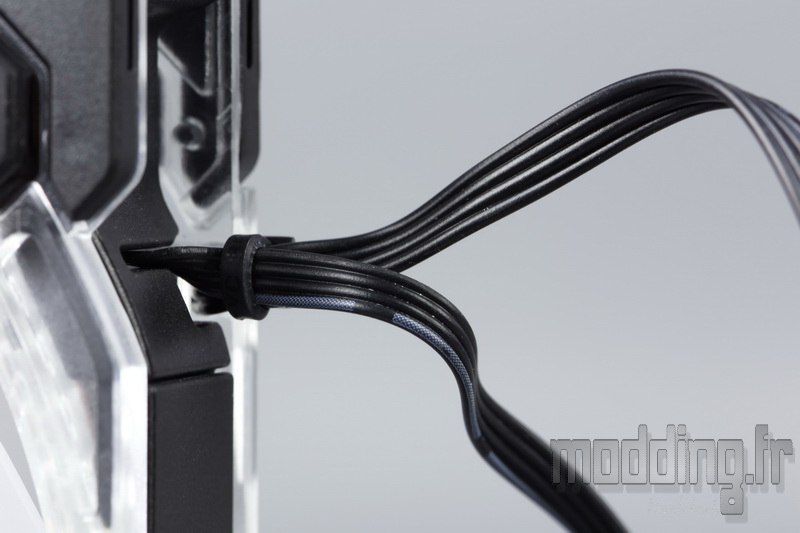

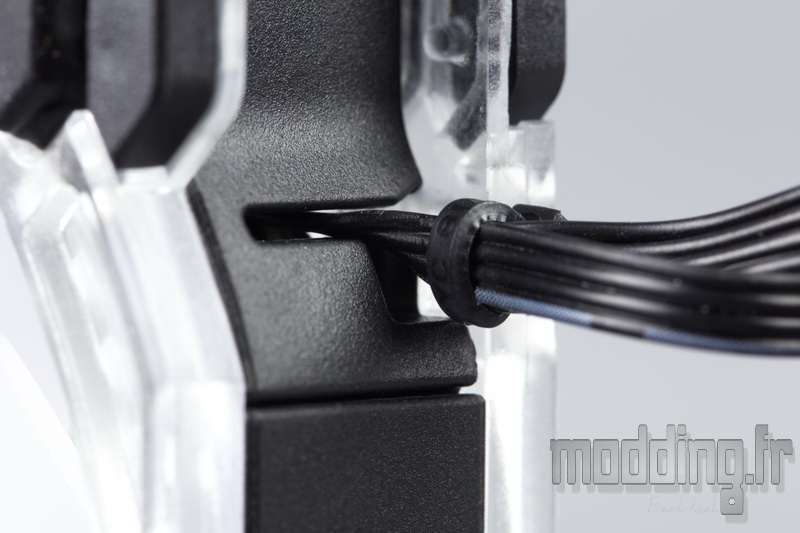

Un collier Serflex prend en charge les deux câbles à la sortie du ventilateur.
Point de revêtement sous forme de gaine tressée… Corsair adore le concept du câble plat souvent vu dans ses alimentations et le HD120 ne déroge pas à la règle.
Ils mesurent 600 mm de long, l’un comme l’autre.

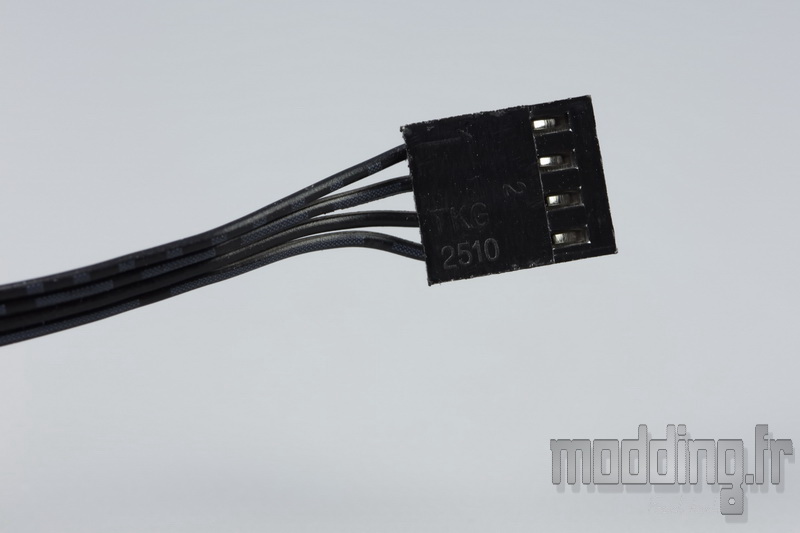

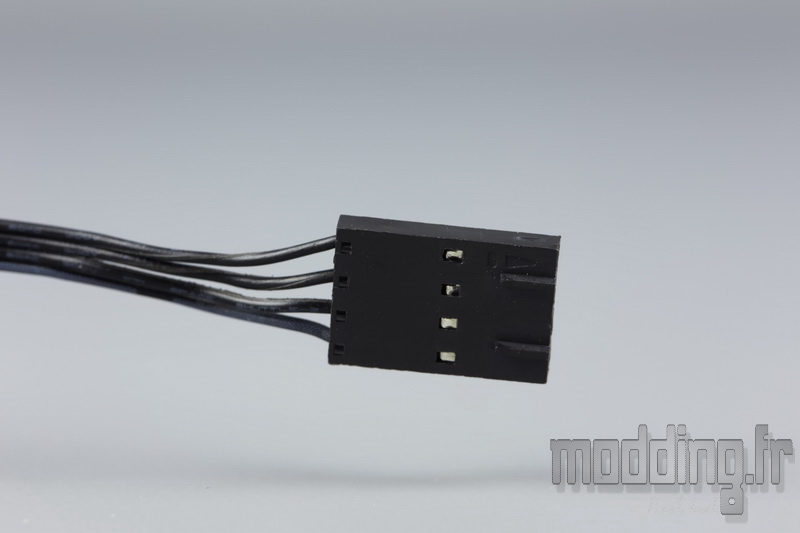

Le câble dédié à la ventilation se termine par une prise 4-pins attestant de la gestion PWM.
Le câble dédié au Leds se termine par une prise 4-pins mais d’une forme spécifique correspondante aux prises du contrôleur RGB.
Certes cela fait deux câbles par ventilateur mais cela permet de dissocier la gestion de la ventilation de celle de l’éclairage.
Le ventilateur est il démontable? …

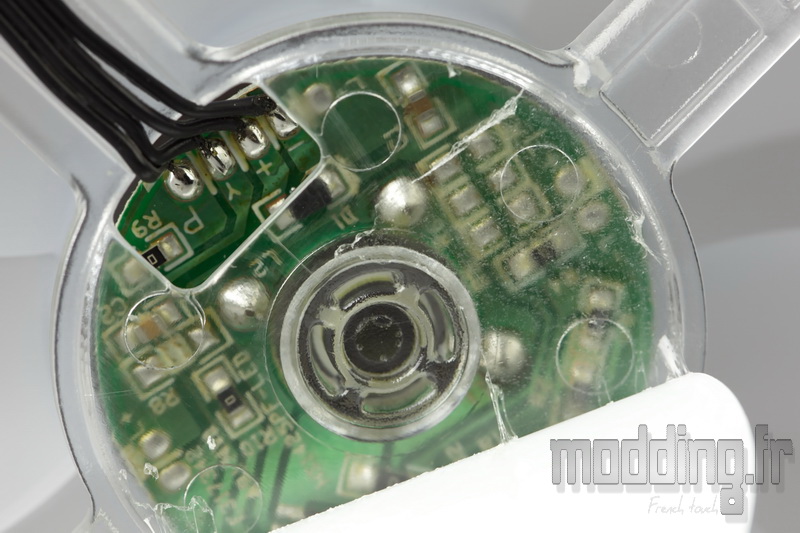

Il semble que non! une fois l’étiquette retirée, nous semblons être en présence d’une impasse.
On remarque que nous n’avons pas le même degré de finition avec le ML120, point de silicone au niveau des soudures.
La gestion PWM permet au HD120 d’avoir une vitesse de rotation qui varie de 800 tr/min à 1725 tr/min (+/- 10%).
La vitesse maximale engendre un débit d’air de 54.4 CFM soit 92.4 m3/h et une pression statique de 2.25 mmH2O.
Nous sommes loin des chiffres du ML120 avec notamment ses 4.2 mm.H2O de pression statique, mais il faut être moins gourmand si on veut optimiser un peu plus le niveau sonore.
Coté mécanisme de roulement nous sommes sur un système “hydraulic bearing”.
