Le ventilateur :
Comme son nom l’indique, l’AF120 RGB SLIM appartient à la gamme AF (Air Flow) des ventilateurs Corsair.
Le cadre arbore un design identique à celui de son “gros” frère l’AF120 RGB Elite.
A l’arrière, nous n’avons plus l’étiquette regroupant les caractéristiques du ventilateur, mais un simple autocollant affichant un fond noir sur lequel apparait le logo blanc de Corsair.
D’un point de vue modding, nous trouvons cela fort sympathique.
Contrairement à l’AF120 RGB Elite, l’AF120 RGB SLIM ne dispose pas de la technologie AirGuide : une implantation des aubes adoptant une courbure inverse à celle des pales dans le but de créer un phénomène anti-vortex (permettant de canaliser le flux d’air).
Ici, les branches sont au nombre de quatre et demeurent rectilignes.
AF pour Air Flow.
120 pour le diamètre du ventilateur. A noter qu’il n’est proposé que dans ce diamètre vu que sa cible reste avant tout les boitiers mini-ITX.
RGB pour la présence du rétroéclairage.

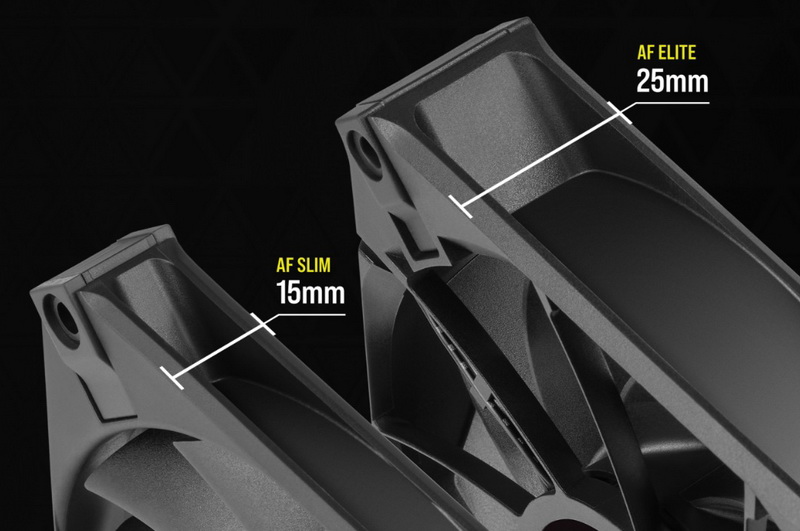

SLIM afin de traduire une épaisseur inférieure au modèle classique. On passe ainsi de 25 mm à 15 mm.

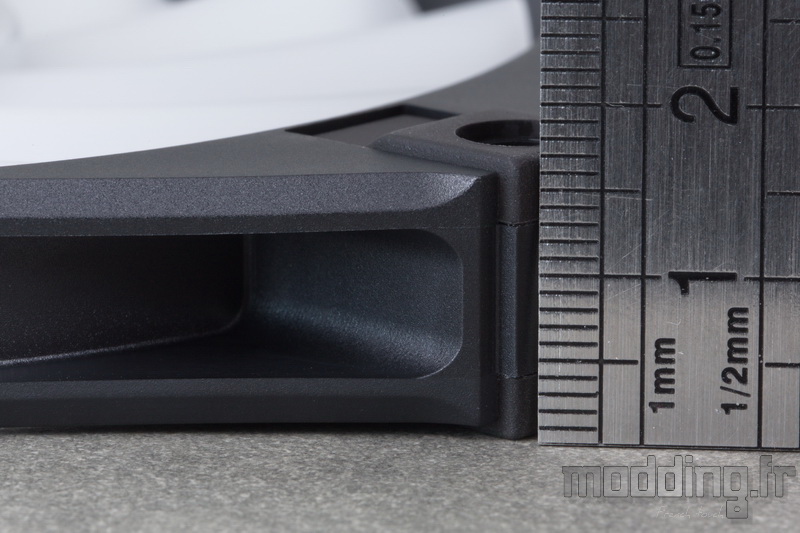

Le cadre mesure 15 mm.
Le ventilateur mesure 17 mm en prenant en compte l’épaisseur des patins en caoutchouc.
De 9 pales présentes sur l’AF120 RGB Elite, nous passons à 11 pales sur cet AF120 RGB SLIM.
Plus nombreuses, tout aussi élancées, mais de ce fait plus fines.
Elles ne présentent aucun artifice sur leur surface visant à améliorer le flux d’air, néanmoins leur implantation est certainement bien étudiée afin d’optimiser leur rendement.
Le moyeu arbore le même aspect translucide que les pales.
On laisse de côté les reflets irisés de la pastille adhésive présente sur le ML RGB Elite pour retrouver le logo Corsair sur un simple fond noir tel que nous l’avons à l’arrière du cadre.
Le roulement est de type FDB (Fluid Dynamic Bearing). Conformément à l’épaisseur du ventilateur, il se révèle plus compact que sur l’AF120 RGB Elite.
Est-ce pour cette raison que la garantie passe de 5 ans à 3 ans sur ce modèle ?
Les 8 LED RGB de type adressable se répartissent sur le bord de la platine électronique du ventilateur.

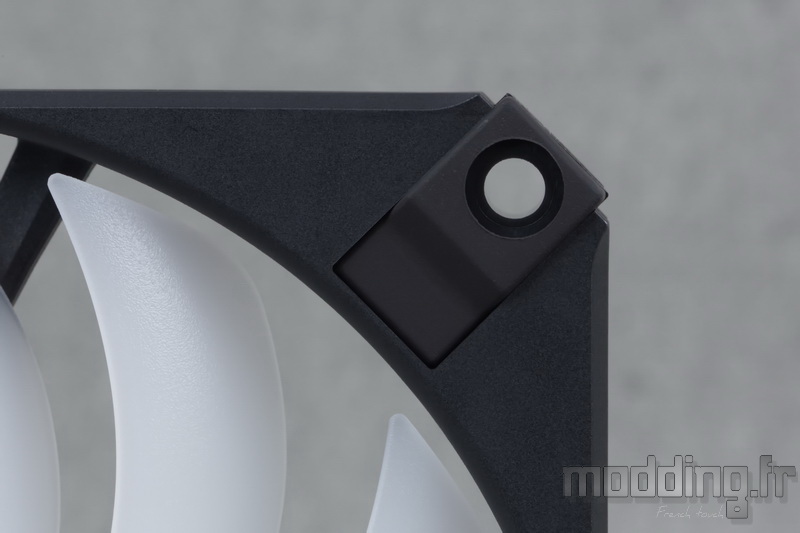

Les coins du ventilateur ne sont pas arrondis, mais présentent un biseau.
Corsair implante un patin en caoutchouc sur les deux faces du cadre afin de limiter la transmission des vibrations.
On peut constater que la matière en caoutchouc déborde légèrement de la structure du cadre.

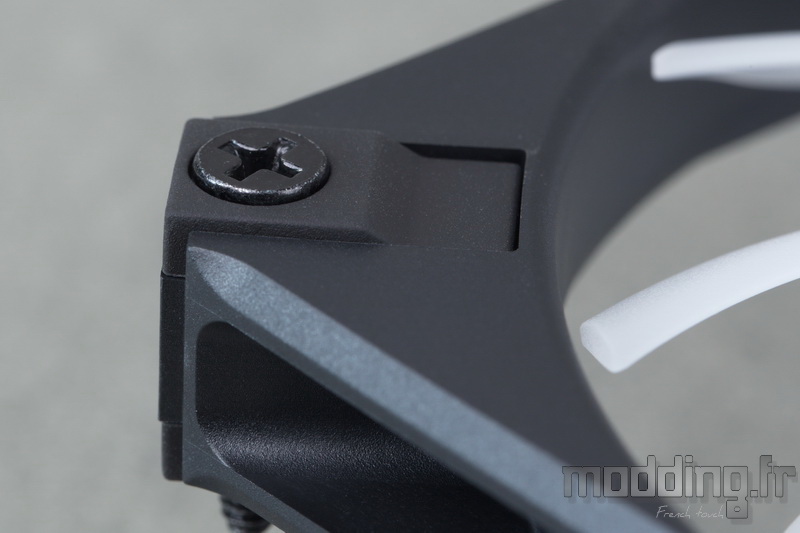

De plus, nous avons un logement spécifique à la tête de la vis afin qu’elle n’augmente pas l’épaisseur totale du ventilateur.
En ce qui concerne les vis permettant de fixer le ventilateur sur un emplacement du boitier PC, la zone interne du point de fixation demeure en plastique afin de bien prendre en charge ladite vis.
L’espace entre les deux faces est comblé par la structure du cadre.
Cette fois-ci et certainement par manque de place, Corsair ne signe pas son ventilateur d’un “//AF SLIM” comme il le fait sur son AF120 RGB Elite.
Nous avons un bon nombre de fils noirs émergeant de la platine électronique.
Ils suivent l’une des branches de liaison dotées d’une accroche spécifique, et sortent du cadre à proximité de l’un des 4 coins.
Nous sommes en présence de 8 fils regroupés en deux câbles distincts.
Point de revêtement sous forme de gaine tressée, Corsair adore le concept du câble plat.
Ils mesurent 600 mm de long, l’un comme l’autre.

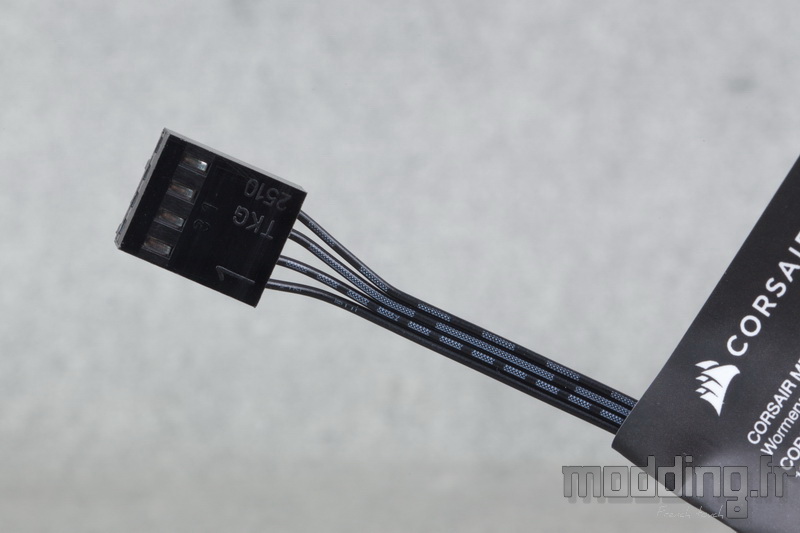

L’un d’eux est dédié à la ventilation et se termine par une prise 4-pins attestant de la gestion PWM.
Le second câble se destine à l’alimentation des LED et se termine par une prise 4-pins propriétaire.
Nous n’avons que peu de chance de nous tromper de câble avec le câble PWM, toutefois Corsair ajoute à proximité de la prise une bande adhésive (jaune) portant la mention : “To HUB RGB” (sait-on jamais, par un moment d’inattention).

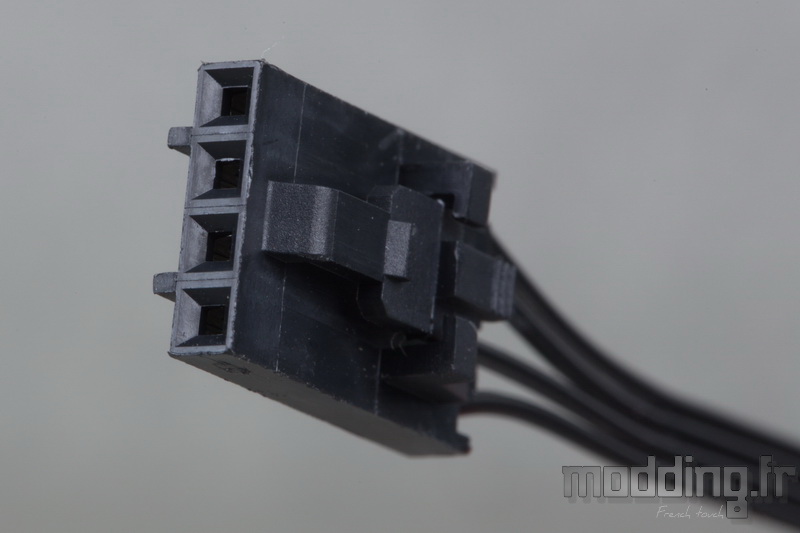

Cette prise présente une forme spécifique correspondante à la connectique ARGB du Lighting Node Core.
La connectique est dotée de détrompeurs pour éviter toute inversion de branchement et d’un système de fixation par clip de verrouillage.
La vitesse de rotation varie de 600 tr/min à 2000 tr/min, nous disposons ainsi d’une confortable plage PWM qui permet d’avoir une ventilation silencieuse ou nettement plus performante.
A titre de comparaison, l’AF120 RGB Elite dispose d’une vitesse variant de 550 tr/min à 2100 tr/min.
Le ventilateur bénéficie aussi du mode “Zéro tr/min” qui permet de stopper le mouvement des pales lorsque l’on applique une valeur PWM de 0 %.
La vitesse maximale engendre un débit d’air de 56.3 CFM soit 95.65 m3/h et une pression statique de 1.9 mm.H2O.
Son frère de 25 mm tournant à 2100 tr/min engendre un débit d’air de 65.57 CFM soit 111.40 m3/h et une pression statique de 2.68 mm.H2O.
