Les caractéristiques :
Comme toujours chez Corsair, on retrouve le code couleur de la marque avec un packaging jaune et noir.
La boite présente sur sa face principale un large visuel du ventilateur en action avec ses LED allumées.
Dans le coin supérieur à gauche se tient le logo Corsair, tandis qu’à droite est mentionné la presence du Lighting Node Core.
Le nom du modèle prend place dans la partie basse et s’accompagne des principales caractéristiques de l’AF120 RGB SLIM.
Le logo iCUE (logiciel élaboré par Corsair) ainsi que le nombre de ventilateurs présents dans la boite complètent le tableau.
Au dos de la boite sont reportées les caractéristiques tout en étant traduites en plusieurs langues, dont le français.
Bien sûr, la faible épaisseur du cadre est le premier argument mis en avant.
Un tableau réunit les spécifications techniques de notre AF120 RGB SLIM.
On constate d’ailleurs que le ventilateur est compatible avec le mode “Zéro tr/min” qui stoppe le mouvement des pales lorsque la valeur PWM est calée à 0 %.
Sur l’un des bords de la boite, contrastant avec le fond noir, nous avons en lettres blanches l’expression qui est aussi associée avec l’AF120 RGB SLIM : “Super Chilled” que l’on peut traduire par Super Glacé (une véritable glacière).
“Aussi”, car on retrouve cette notion sur le packaging des AIO comme l’iCUE H150i Elite LCD XT que nous avions testé.
Le ventilateur est vendu à l’unité ou dans un pack contenant deux unités et le Lighting Node Core.
Ce dernier se trouve dans cette boite jaune canari totalement fermée.

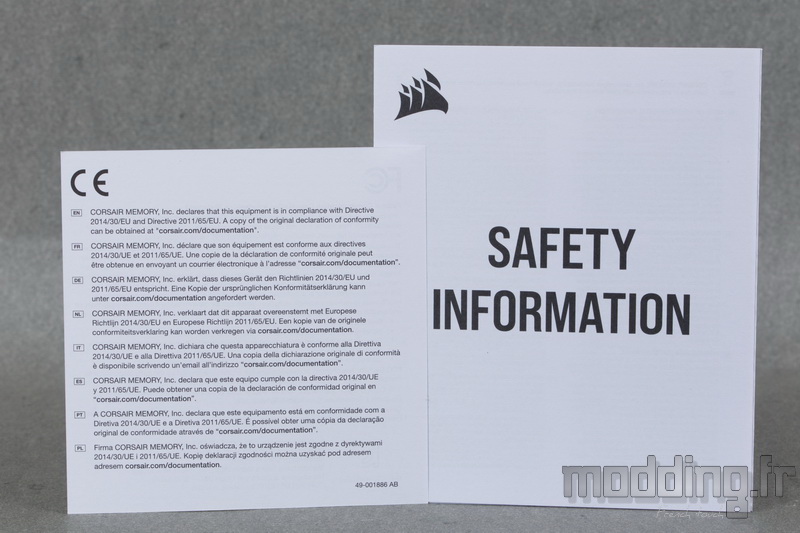

Il s’accompagne de documents concernant les modalités de sécurité et de respect des directives européennes.

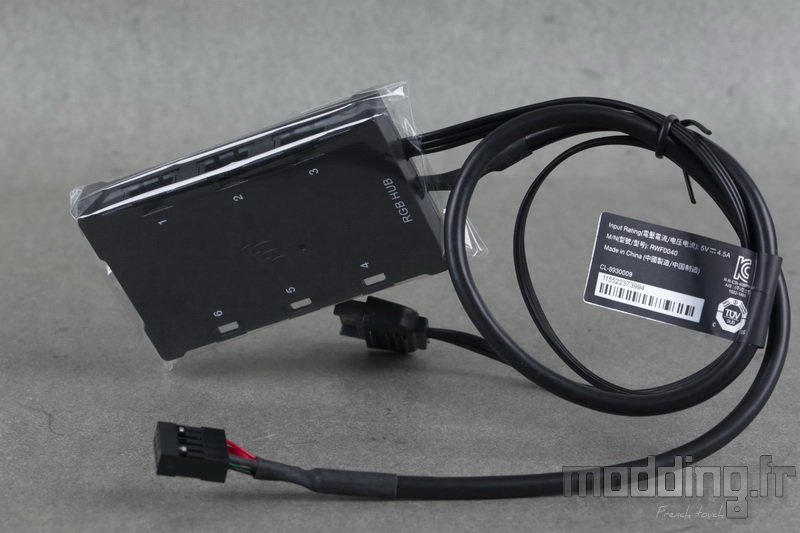

Le carénage du Lighting Node Core est protégé par un film plastique.
On y trouve une bande adhésive à double face afin de fixer le module sur l’une des parois du boitier PC, essentiellement du côté des coulisses de ce dernier.
Le Lighting Node Core n’est autre qu’un HUB RGB spécifique à Corsair.
Le module enfermant le PCB est en plastique noir. Il mesure 73 mm sur 45 mm pour une épaisseur de 12 mm.
Corsair appose l’empreinte de son logo au centre de la face externe.
Un logo qui s’accompagne d’un petit orifice qui permet de glisser une pointe afin d’effectuer un Reset.

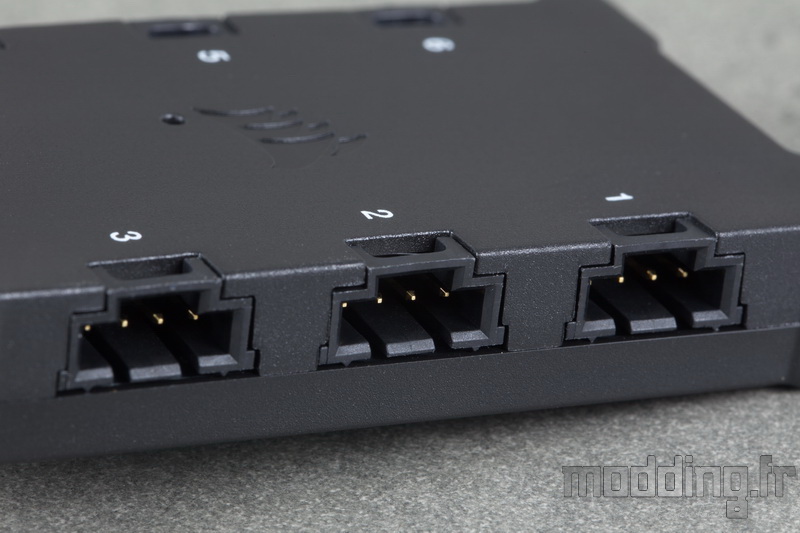

Le HUB dispose de 6 ports ARGB numérotés de 1 à 6.
Ils se répartissent par trois sur la longueur du module.
La forme des prises est spécifique à la connectique des câbles ARGB de chaque AF120 RGB SLIM, ce qui rend le système exclusif aux ventilateurs de la marque. Par ailleurs, on note la présence de détrompeurs afin d’éviter toute inversion de branchement.
Il est impératif de brancher le câble ARGB de chaque ventilateur en commençant par la prise 1 et sans sauter de prise pour les ventilateurs suivants.
En effet, si nous branchons un ventilateur sur le port 1 puis un autre ventilateur sur le port 3 sans jamais utiliser le port 2, l’éclairage n’est actif que sur le premier ventilateur.
Sur l’une des extrémités du module, à proximité de la mention “HUB RGB”, émergent deux câbles.
Le premier se compose de trois fils collés les uns aux autres pour former un câble plat de 400 mm.

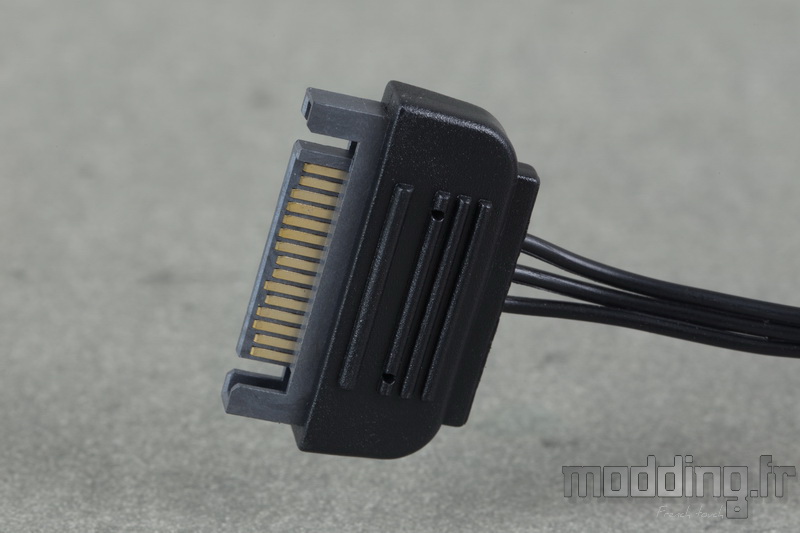

Il aboutit à une prise Sata et permet d’alimenter le HUB.
Le second câble est rond et mesure 450 mm.
Il aboutit à une prise USB 2.0 interne que l’on connecte sur l’un des ports USB internes de la carte mère.
Ce câble permet d’assurer la liaison entre le Lighting Node Core et le logiciel iCUE afin de passer en revue les différents modes d’éclairage.

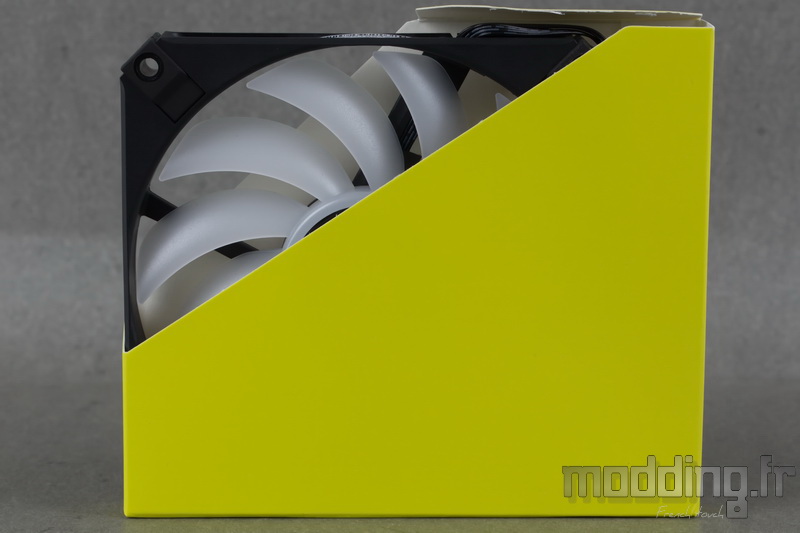

Chaque ventilateur est rangé dans un carton individuel (en partie ouvert).
En plus de l’AF120 RGB SLIM, nous avons un petit sachet zippé qui contient la visserie permettant de fixer le ventilateur dans le boitier ou sur un radiateur de Watercooling.
Ces dernières vis mesurent 24 mm prenant ainsi en compte l’épaisseur spécifique du ventilateur.
Le pas de vis est de type UNC-6.32.
Les spécifications :
|
AF120 RGB SLIM
|
| Dimensions |
120 x 120 x 15 |
| Poids |
212 g |
| Vitesse |
600 – 2000 tr/min (+/- 10 %) |
| Débit d’air vitesse maximale |
56.3 CFM soit 95.65 m3/h |
| Pression statique |
1.9 mm H2O |
| Puissance absorbée |
6.6 W |
| Courant absorbée |
0.55 A |
| Longueur du câble |
600 mm |
| Gainage du câble |
Non |
| Couleur du câble |
Noir |
| Prise |
4-pins (PWM)4-pins ARGB Propriétaire |
|
|
| Type de mécanisme |
FDB |
| Garantie |
3 ans |
