Le ventilateur :
Voici comment se présente le MasterFan SF120M.
On ne peut passer à côté de son style quelque peu particulier. Certes, ce n’est pas au niveau de la forme du cadre qui adopte un contour carré des plus classiques avec les coins arrondis que le MasterFan SF120M se démarque, mais plutôt au niveau des éléments qui composent le ventilateur en lui-même.
Du caoutchouc en guise de coins, des plaques en aluminium sur une partie du cadre et surtout cette cloche en acier qui vient renforcer la partie centrale du moyeu.
Ce dernier aspect n’est pas sans rappeler le ventilateur d’une marque autrichienne… Cependant, Cooler Master réussit à bien intégrer cet élément dans le design industriel que revêt son ventilateur.
Le MasterFan SF120M n’est décliné que dans cette version en 120 mm.
Au dos du cadre, les branches de liaison sont rectilignes.
Nous nous attendions à la présence d’une étiquette dissimulant la partie arrière du rotor…

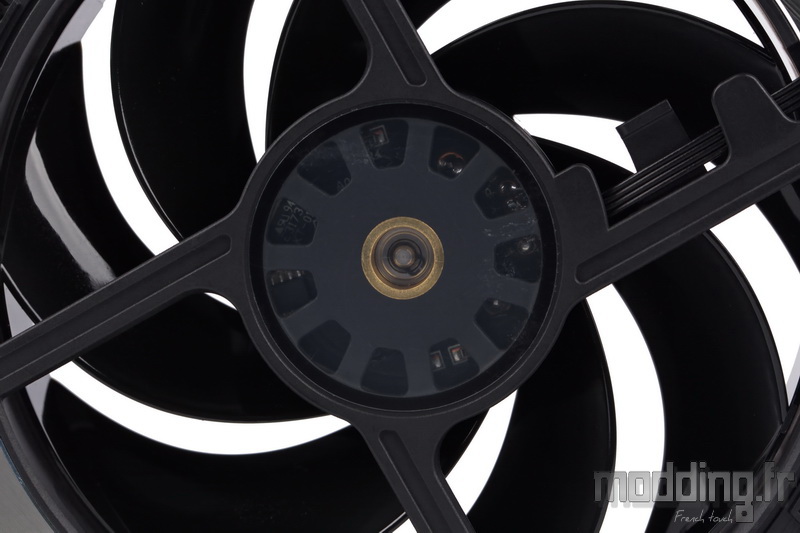

… Il n’en est rien, si ce n’est la présence d’un cache en plastique transparent qui laisse entrevoir, au travers de petites ouvertures, la platine électronique à la façon de certaines montres dévoilant leurs engrenages.

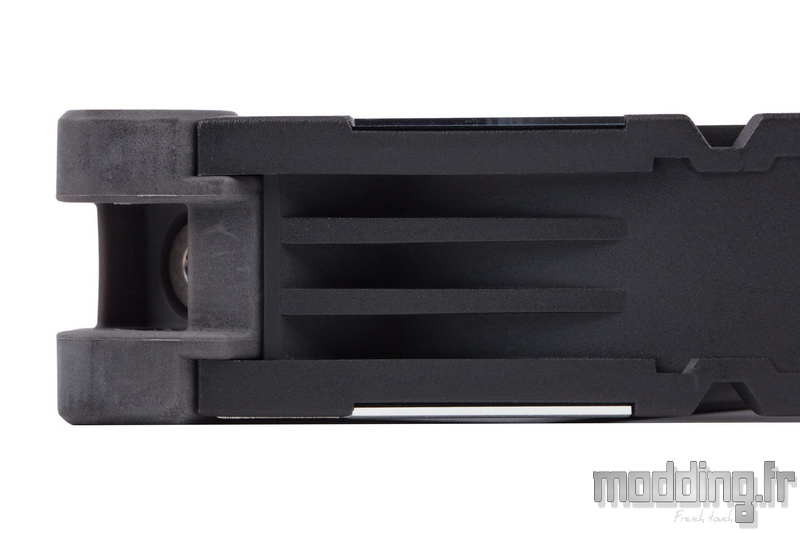

L’épaisseur demeure classique avec ses 25 mm.
Le cadre présente des renforts de matières à proximité des coins en caoutchouc.

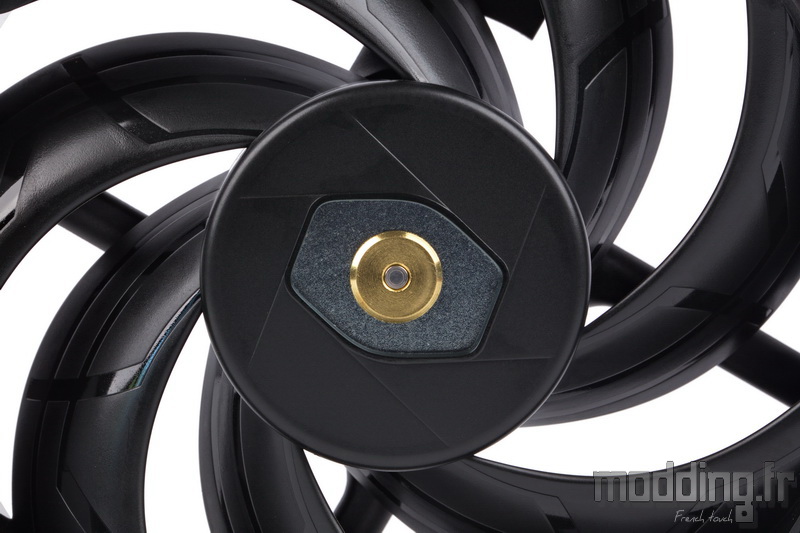

Cooler Master intègre donc une cloche en acier au niveau du moyeu central afin de renforcer ce dernier et d’en accroître sa stabilité dans le temps.
La marque tient à rendre visible cette partie du ventilateur et elle le fait d’une façon subtile en insérant la forme de son logo en guise de fenêtre.
L’axe central est guidé par deux roulements à billes, là où les autres marques passent par des paliers autolubrifiés (roulement hydrodynamique).
Afin de garantir la longévité de ses roulements à billes tout en proposant un minimum de friction, chaque roulement est doté de deux rangées de billes.
Le système semble être qualitatif, car le MasterFan SF120M est donné pour une durée de vie de 280 000 heures !
Cooler Master porte même la garantie à 5 ans.
7 pales noires fines et élancées prennent place au sein du cadre et viennent assurer le flux d’air.
Point de canalisateurs d’air, cependant on remarque la présence de lignes brillantes dessinant des motifs géométriques sur l’aspect légèrement granité de la surface des pales.
La face interne de ces pales revêt un aspect totalement brillant comme la structure qui relie la partie distale desdites pales.
Cette connexion entre les pales renforce leur rigidité structurelle ce qui contribue à diminuer le niveau sonore.
La distance entre cette structure et la bande interne du cadre est de l’ordre du millimètre.
Les coins du MasterFan SF120M sont entièrement en caoutchouc afin d’amortir efficacement les vibrations.
Ils se présentent sous deux formes en fonction de leur emplacement au niveau du cadre et vont donc par paire diamétralement opposée.

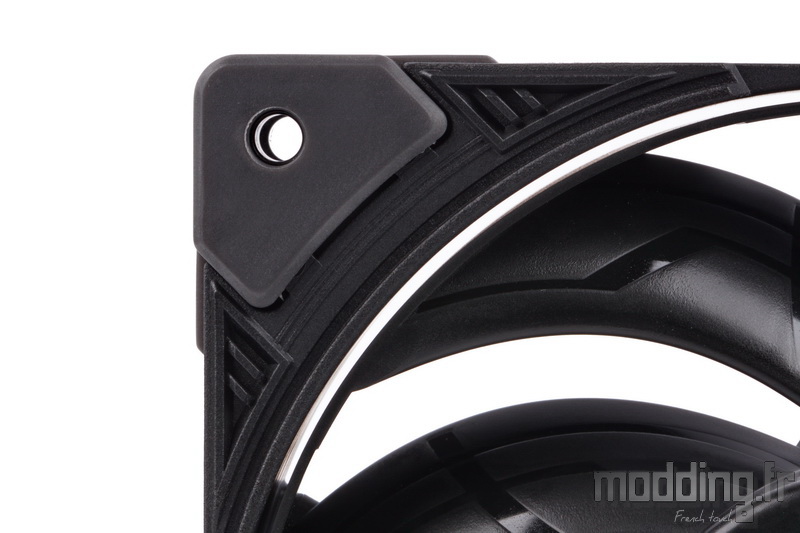

Ainsi, nous avons deux coins de plus grande taille que les…
… Les deux autres qui ne débordent que de quelque cinq petits millimètres autour du point de fixation.
La structure en caoutchouc de ces différents coins est rattachée à l’ossature du cadre par une ou deux vis comme nous allons le voir par la suite.

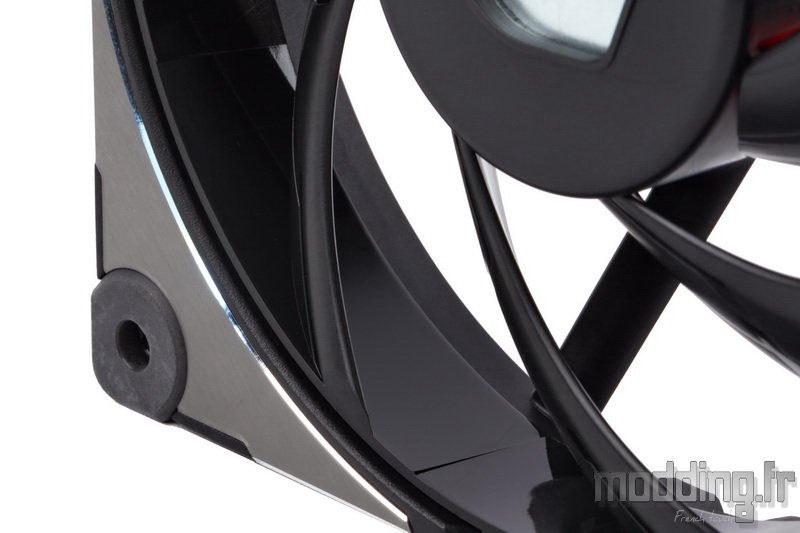

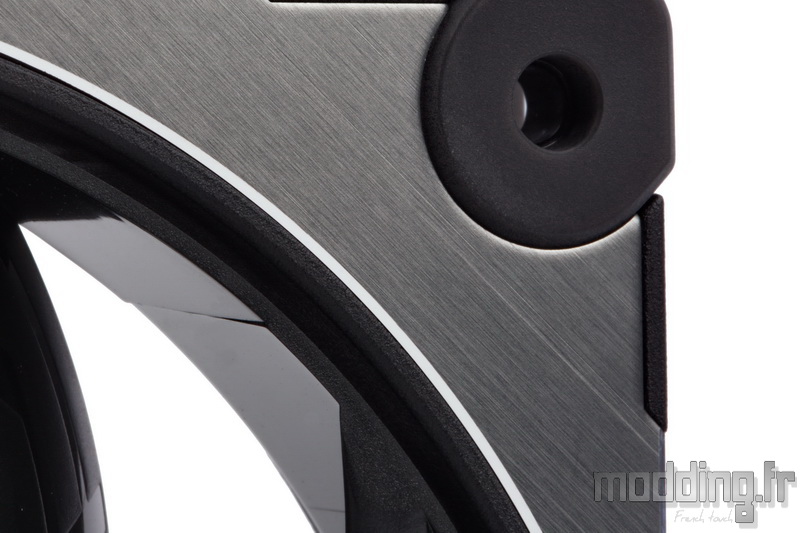

En ce qui concerne les coins de petite taille, Cooler Master habille la surface du cadre par une petite plaque en aluminium.
Une fine plaque d’un millimètre d’épaisseur présentant des bords chanfreinés brillants…
… Et une surface anodisée grise dotée d’un aspect brossé.
Sans pour autant venir renforcer la structure du cadre, ces petites plaques participent au design industriel du MasterFan SF120M.
Cet aspect est répercuté sur les deux faces du ventilateur.

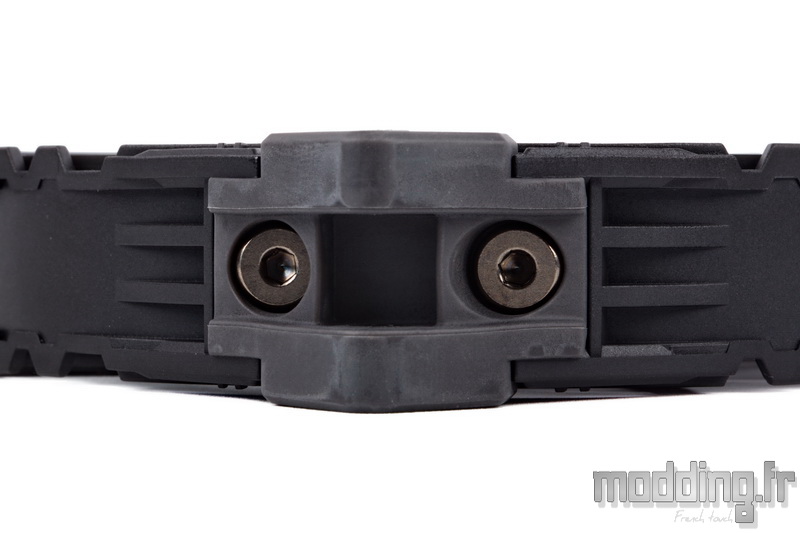

Les deux plus grands silentblocs sont fixés au cadre par deux vis dotées d’une empreinte à 6 pans (3 mm).
Vis que l’on peut ôter afin de déposer le silentbloc.
On note que l’espace entre les deux faces est laissé libre.
Il est aussi à noter que le coin n’est pas en réalité composé à 100 % de caoutchouc. En effet, on remarque que Cooler Master a inséré un cylindre en plastique au niveau des points de fixation.
Ce petit détail prend toute son importance quand il s’agit de fixer le ventilateur au moyen des vis classiques. La durée dans le temps n’en sera que meilleure.

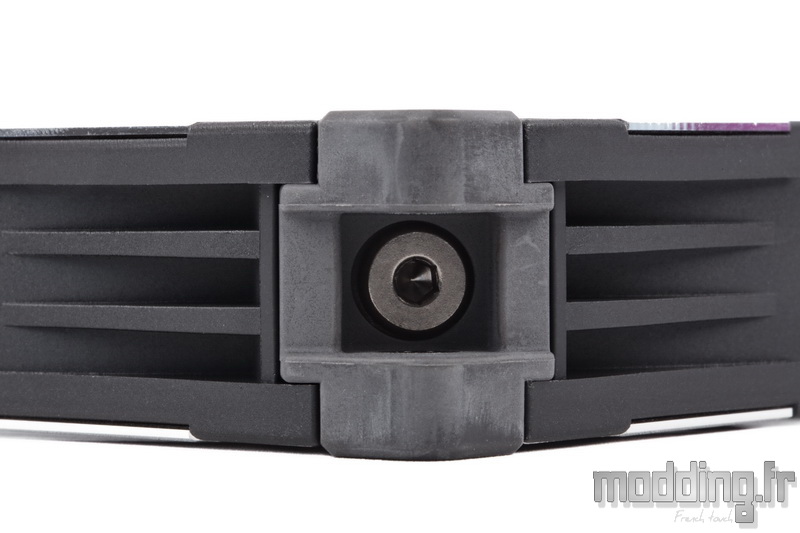

La fixation des 2 silentblocs de plus petite taille ne passe que par une seule vis.
On remarque que le silentbloc opposé s’accompagne de deux éléments…
Le premier d’entre eux est la petite astuce “made in Cooler Master”.

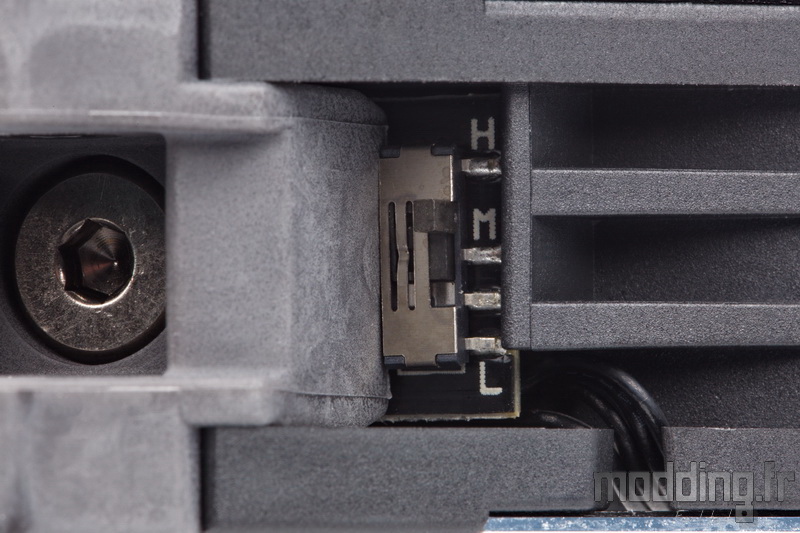

Il s’agit d’un petit curseur doté de trois positions : H, M et L.

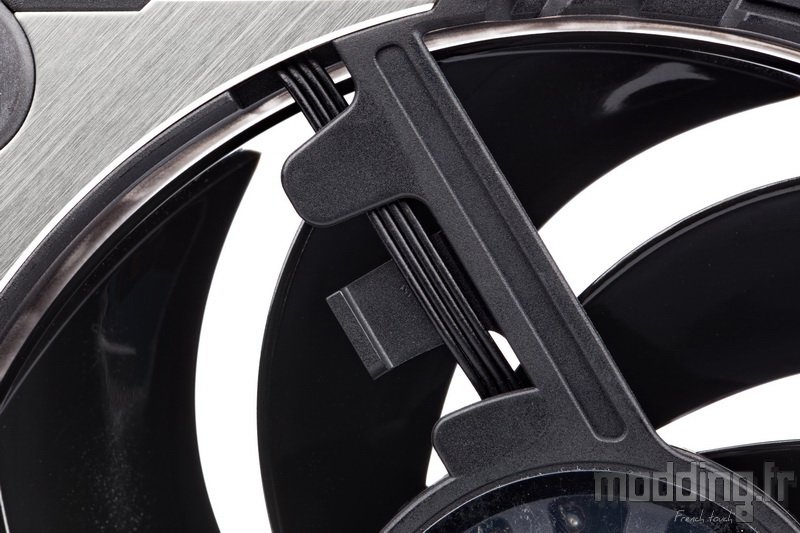

Ce curseur est disposé sur une petite platine électronique vers laquelle plongent les fils issus…
… De la platine centrale du ventilateur.
Tel que le feraient des adaptateurs LNA (Low Noise Adaptor), ce curseur vient plafonner la vitesse maximale du MasterFan SF120M à différentes valeurs.
Sur la position H, pour High, nous utilisons la totalité de la plage PWM faisant varier la vitesse de 650 tr/min à 2000 tr/min.
Lorsque nous positionnons le curseur sur M, pour Medium, nous limitons la vitesse maximale à 1600 tr/min.
La position L, pour Low, plafonne la vitesse maximale à 1200 tr/min.
Ainsi, il n’est point besoin de rajouter un adaptateur au câble d’alimentation du ventilateur.
Certes, il faut accéder au petit curseur, un petit tournevis plat risque d’être un outil fort utile.

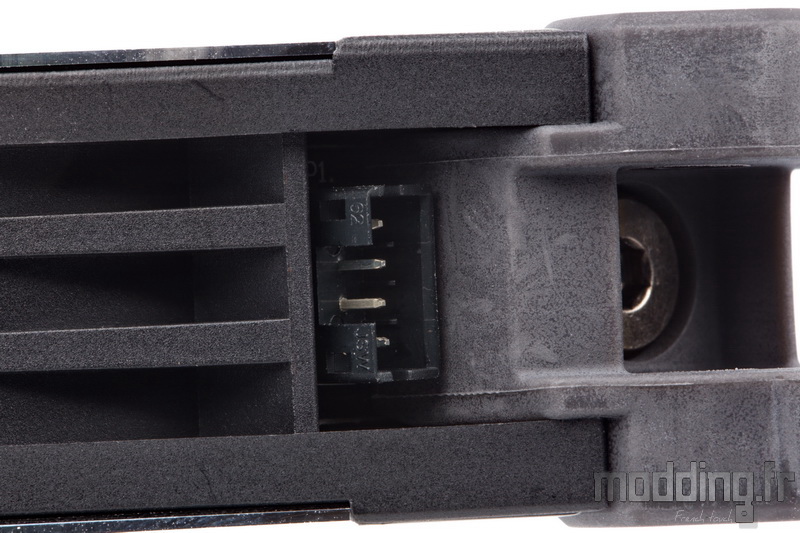

De l’autre côté du silentbloc, nous avons une prise 4-pins sur laquelle nous allons…

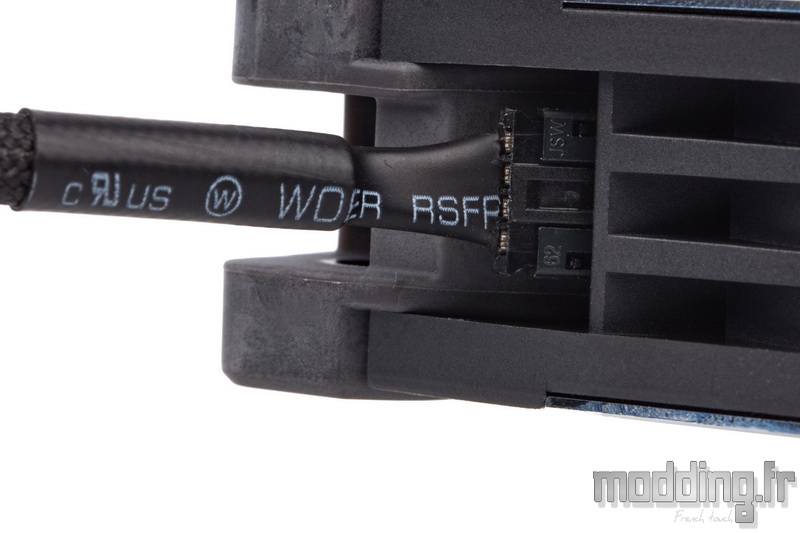

… Brancher le câble d’alimentation amovible présent dans le bundle.
Un détrompeur évite toute inversion de connexion de la prise.
N’a-t-il pas fière allure ce MasterFan SF120M ?
Comme nous l’avons suggéré en introduction, l’approche esthétique reste un argument totalement subjectif… Cependant, on ne peut enlever à Cooler Master le fait qu’il ose s’aventurer hors des sentiers battus.
Puis, cela nous change des ventilateurs dotés de LED en tout genre.
La vitesse maximale de 2000 tr/min engendre un débit d’air de 105.38 m3/h (soit 62 CFM) et une pression statique de 2.40 mmH2O.
