Le ventilateur Silent Wings 4 :
On commence par la version classique du Silent Wings 4.
Le ventilateur se présente dans un diamètre de 120 mm ou de 140 mm. La marque propose trois modèles, dont un Silent Wings 4 doté d’une prise 3-pins et deux autres ventilateurs dotés d’une prise 4-pins (PWM).
L’un de ces derniers est qualifié de “High Speed”, car bequiet! augmente sa vitesse maximale à 2500 tr/min (1900 tr/min pour le 140 mm PWM HS) au lieu de 1600 tr/min (1100 tr/min pour le 140 mm PWM).
Le Silent Wings 4 est bien différent de son prédécesseur, tant au niveau du cadre que de ses pales.
On note ainsi la disparition de la forme en corolle, du moins, sur la face avant du cadre et nous passons de 7 à 9 pales. Cette augmentation optimise les performances du ventilateur sur les dissipateurs thermiques.
Le nom du modèle est répercuté à l’arrière du cadre sur l’étiquette centrale.
Il est accompagné par les caractéristiques électriques ainsi que sa vitesse maximale portée à 2500 tr/min.
Cette vitesse qui correspond à la version “High Speed” du Silent Wings 4.
On note la présence d’un encart creusé à même la matière en plastique dans lequel est gravé le nom du ventilateur.
Nous verrons que cet emplacement à une tout autre fonction dans la version “Pro”.
Epaisseur classique de 25 mm.
La structure du cadre ne s’étend pas sur toute la profondeur du ventilateur, des petits renforts structurels sont présents à proximité des coins.
On constate par ailleurs que bequiet! appose son nom sur le cadre contrairement au Silent Wings 3.
Avec ces nouveaux ventilateurs, nous avons droit à une modification plus subtile sur le centre des pales.
Le logo de la marque généralement coloré (blanc et orange) s’habille cette fois-ci de noir.
Nous avons donc une gamme dotée d’un design entièrement noire.

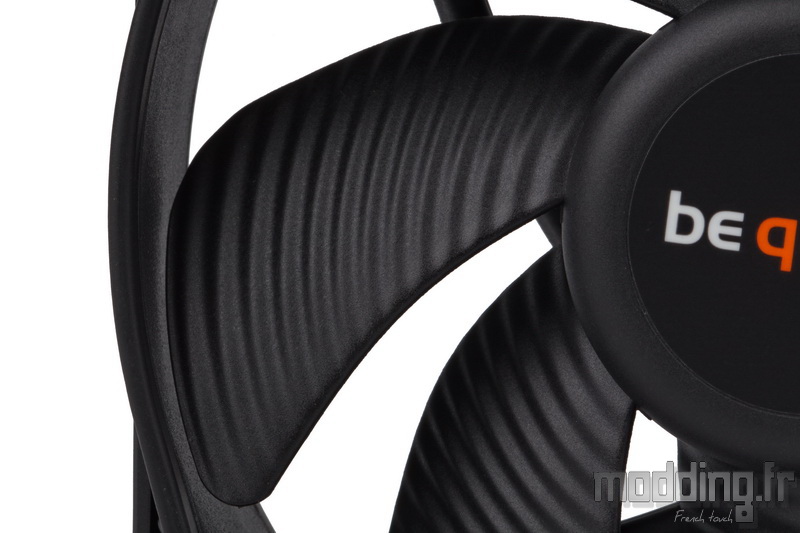

Les 9 pales noires gardent leurs nombreuses stries qui caractérisent les ventilateurs bequiet!
Elles jouent comme autant de canalisateurs d’air afin d’optimiser le flux d’air tout en réduisant le niveau sonore généré par les turbulences.
Toutefois, leur forme est quelque peu différente de la version 3. Elles semblent plus fines, mais elles sont surtout plus élancées et nettement moins arrondies, notamment sur leur partie distale.
Elles sont constituées de Polytéréphtalate de Butylène (PBT) contenant 30 % de fibres de verre. Cela permet à bequiet! de réduire la distance qui sépare les pales du cadre dans le but d’optimiser la pression statique. La différence s’avère relativement faible, passant de 1.2 mm à 1mm.
Cela n’est pas sans nous rappeler Noctua qui a eu la même approche avec son NF-A12x25, si ce n’est que l’on passe à 0.5 mm et que la marque autrichienne utilise du Sterrox afin de limiter le phénomène de fluage (augmentation du diamètre du ventilateur). La marque autrichienne considère que le Polytéréphtalate de Butylène peut subir une augmentation pouvant atteindre 0,2mm après plusieurs années d’utilisation. Cela laisse de la marge à bequiet!.
On retrouve le joint en caoutchouc qui recouvre le bord du cadre.
Et ce même sur la face arrière afin de limiter la transmission d’une quelconque vibration.
Nous avions remarqué l’absence de la forme en corolle sur la face avant du ventilateur présente sur le Silent Wings 3.
Il s’avère que bequiet! répercute dorénavant cet aspect en entonnoir sur la face arrière du cadre toujours dans le but d’augmenter la pression statique, tout en diffusant l’air sur une plus grande surface.
Le Silent Wings 4 reprend le concept des coins amovibles que nous avions dans la version précédente.
D’origine, le Silent Wings 4 est doté du système de fixation spécifique aux attaches prenant la forme de tiges en plastique.
La paroi du PC se trouve alors entre la rondelle plastique et le caoutchouc du silentbloc.
Cette pièce en caoutchouc, qui se clipse sur une armature en plastique, présente des extrémités différentes identifiées par les lettres “S” et “L”.
Du côté de la lettre “S”, l’élément en caoutchouc se positionne à hauteur du cadre. Ce dernier sera plaqué contre la paroi du boitier PC.
Du côté de la lettre “L”, nous observons une petite extension qui va permettre de positionner le cadre à un millimètre de la paroi du PC.
Cette position permet de découpler le ventilateur du boitier PC limitant au maximum la transmission des vibrations.
bequiet! a modifié le système de fixation des coins sur le cadre par rapport au Silent Wings 3.
Le coin est dorénavant rattaché à la structure du cadre par deux clips.
Dans la théorie, bequiet! veut rendre le système plus simple que sur le Silent Wings 3. Nous appuyons sur l’extrémité de chacun de ces clips pour libérer le coin.
Dans la pratique, nous avons eu tendance à utiliser la pointe d’un tournevis pour effectuer cette opération.

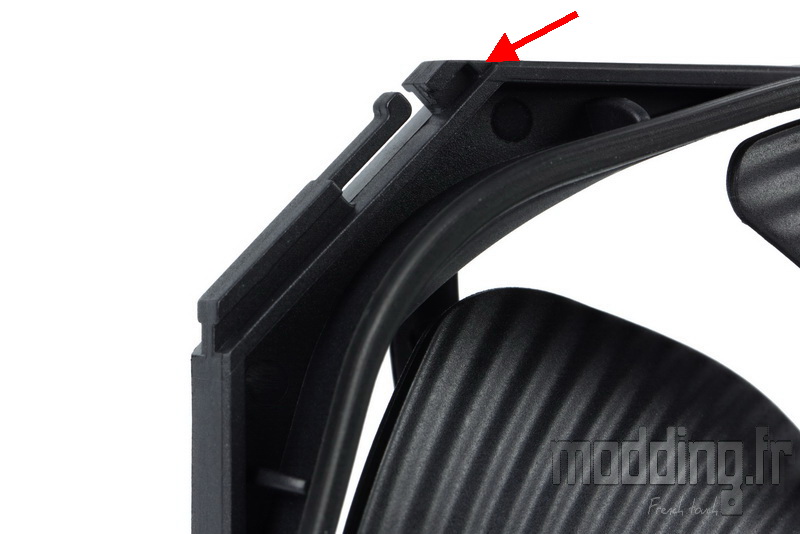

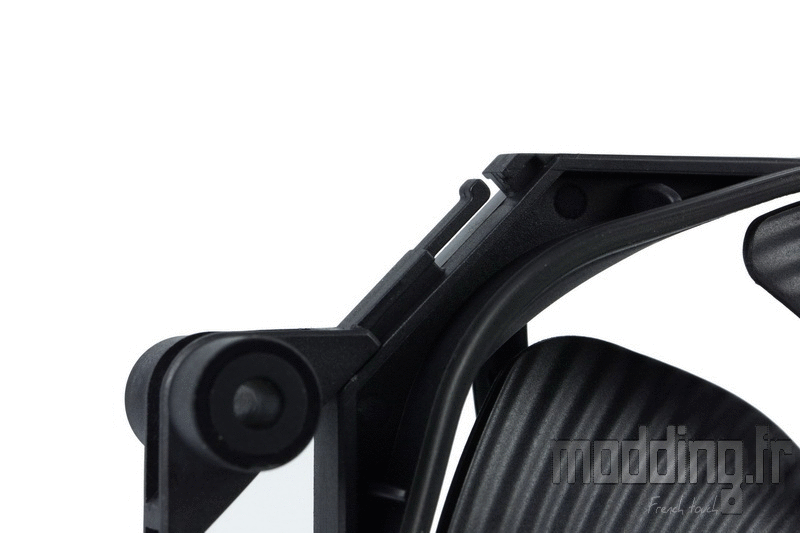

Voici comment se présente la fixation du Silent Wings 4, alors que pour rappel sur le Silent Wings 3 nous procédions à une insertion sous la forme d’une glissière.
Une fois les coins d’origine retirés, nous installons les coins optionnels.
La structure en plastique présente des manchons en caoutchouc positionné au niveau du point de fixation sur chaque face.

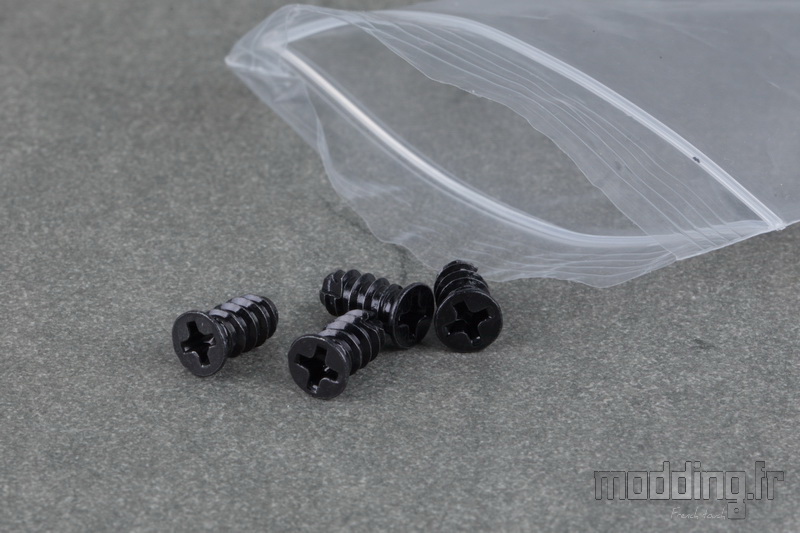

On note que la pièce en caoutchouc n’occupe pas toute la profondeur de la structure en plastique, ce qui permet à la vis de bien prendre en charge le coin lors de l’installation du ventilateur dans le boitier PC.
Tout comme sur le Silent Wings 3, le Silent Wings 4 est doté d’un moteur à 6 pôles.
Nous avons moins d’espace entre les pôles permettant d’engendrer une rotation plus lisse, ce qui diminue les vibrations et le bruit de fonctionnement.
Le mécanisme du roulement reste aussi identique avec le système de lubrification FDB (Fluid Dynamique Bearing).
La marque annonce une durée de vie de l’ordre de 300 000 heures et rallonge la garantie à 5 ans (contre 3 ans pour la précédente version).
Photo issue du site bequiet!.
4 fils émergent de la platine électronique (3 pour le Silent Wings 4 non PWM).
Ils sont tous de couleur noire.
Ils passent sous le joint caoutchouc du cadre et son maintenus par un clip en plastique à la sortie dudit cadre.
Une fois entrés dans une première gaine thermorétractable, ils revêtent une gaine tressée noire.
Le câble parcourt 500 mm avant de se terminer par une prise 4-pins.
Nous avons donc deux versions PWM qui se distinguent par leur vitesse de rotation maximale.
La version classique voit sa vitesse de rotation monter jusqu’à 1600 tr/min.
Cela engendre un débit d’air de 48.7 CFM (soit 82.74 m3/h) et une pression statique de 1.79 mm.H2O.
La version “High-Speed” voit sa vitesse de rotation monter jusqu’à 2500 tr/min.
Un ventilateur qui se destine notamment à un radiateur ou un ventirad conformément à sa pression statique plus conséquente.
Cette vitesse engendre un débit d’air de 76.7 CFM (soit 130.31 m3/h) et une pression statique de 3.96 mm.H2O.

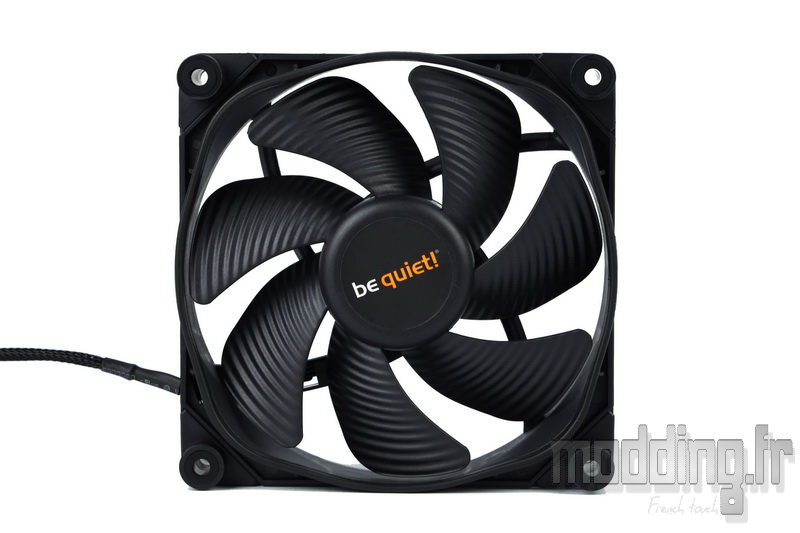

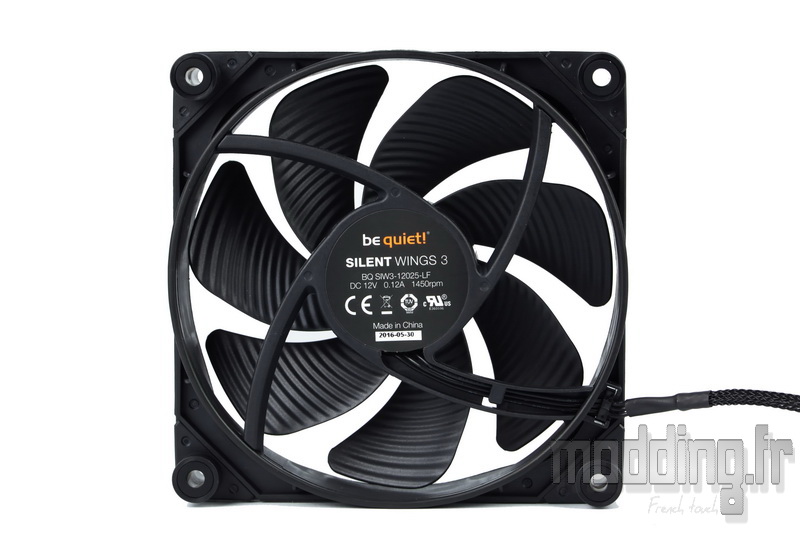

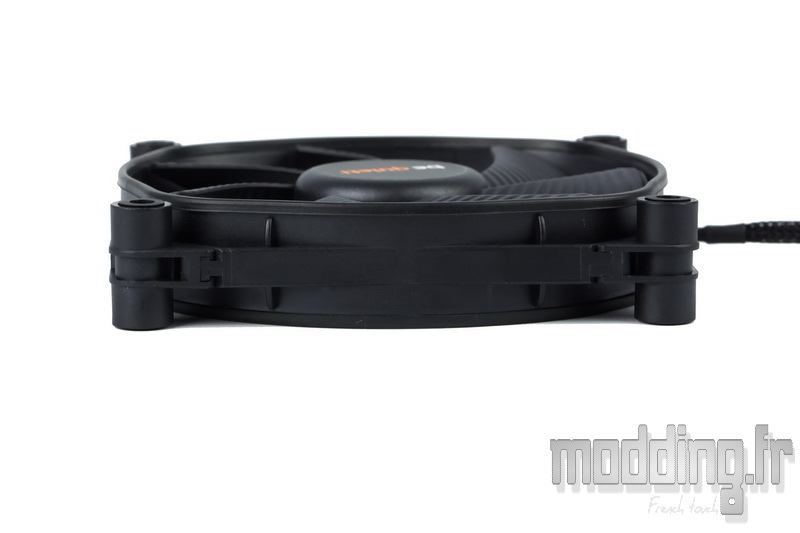

Silent Wings 4 versus Silent Wings 3.
N’hésitez pas à jouer avec le curseur pour apprécier les changements du design de ce nouveau ventilateur.
