Prizm Cooling Matrix :
Avant de visualiser les différents modes d’éclairage que propose le contrôleur dédié à la gamme Prizm, nous allons vous dévoiler un nouveau concept de ventilation.
Il s’agit du Prizm Cooling Matrix.
Deux ventilateurs enfermés dans un seul et unique cadre !
L’avantage est de s’affranchir des câbles propres à ces deux ventilateurs pour n’avoir qu’un seul câble à la sortie du carénage.
Ce genre de module est avant tout dédié à un système de Watercooling disposant d’un radiateur en 240.
Au niveau du packaging, nous retrouvons le même design que pour le kit Prizm 120 ARGB si ce n’est que la photo presente cette fois-ci le Cooling Matrix et son rétroéclairage aRGB.
A la vue des nombreuses icônes positionnées sous le nom du modèle, ce rétroéclairage demeure compatible avec les différentes cartes mères gérant la technologie aRGB.

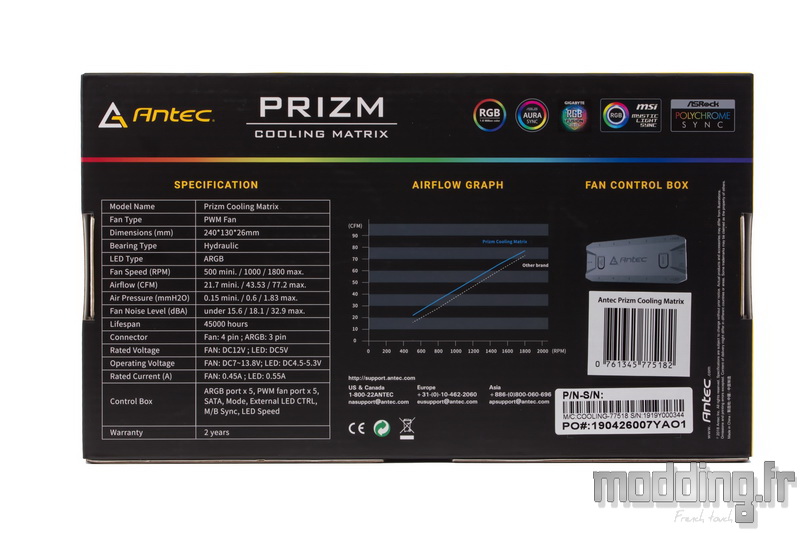

Au dos de la boite, nous retrouvons le nom du modèle ainsi que le logo Antec et les icônes RGB.
Un tableau mentionne les spécifications du Cooling Matrix.
Nous avons droit à un graphique mettant en avant le débit d’air de ce système.
On note la présence d’un contrôleur externe dans le bundle qui se révèle identique à celui présent dans le bundle du kit Prizm 120 ARGB.
Nous avons même droit à un sachet contenant 4 vis spécifiques à un ventilateur si jamais nous voulons fixer le Cooling Matrix sur un double emplacement de ventilation dans le boitier PC.

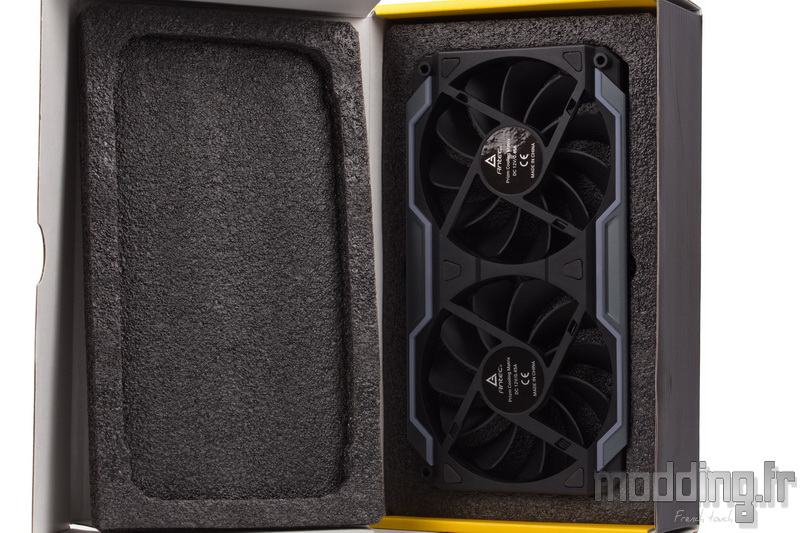

Le Cooling Matrix est parfaitement protégé des aléas du transport par un jeu de mousses expansées englobant totalement le module.
Un rétroéclairage aRGB…
Deux ventilateurs…
Un seul câble !

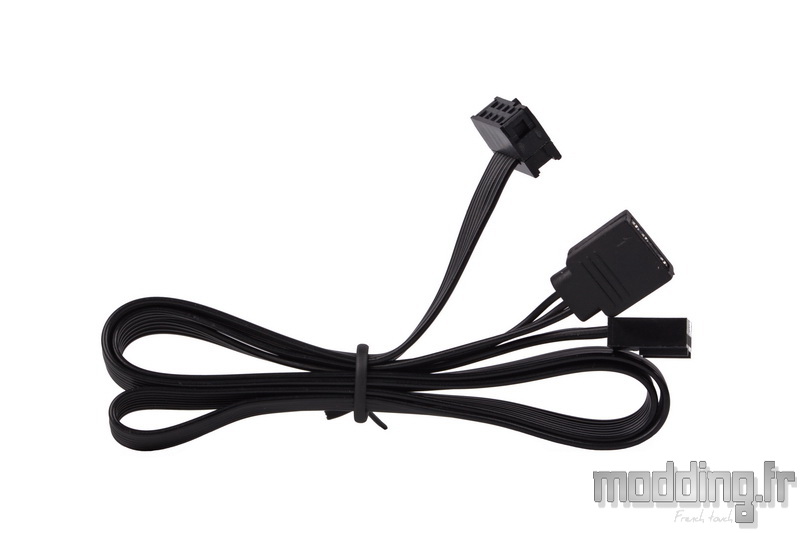

Il mesure 570 mm et se compose de 7 fils noirs collés les uns aux autres pour former un profil plat.

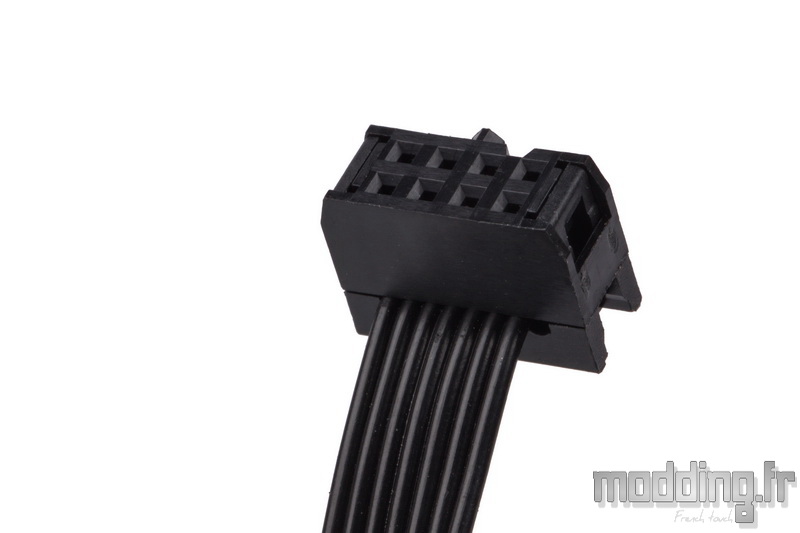

A l’une des extrémités, nous avons la prise propriétaire au Cooling Matrix.
On note la présence d’un détrompeur afin d’éviter toute inversion de branchement.

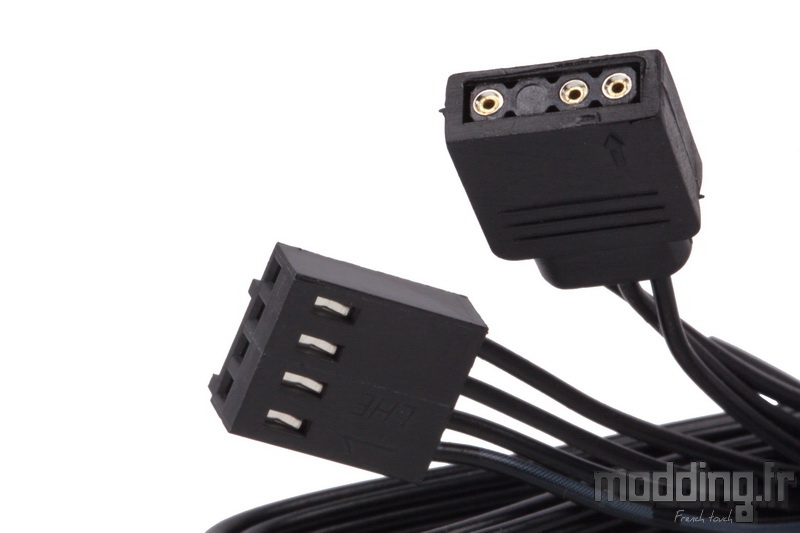

A l’autre extrémité, nous avons deux prises.
Une prise 4-pins qui se charge d’alimenter les deux ventilateurs tout en traduisant une gestion PWM de cette ventilation.
La seconde prise est de type 5V/D/-/G femelle et vient alimenter les bandes de LED aRGB qui prennent place sous le carénage.
On trouve aussi dans le bundle, le contrôleur externe et son câblage spécifique tel que nous le décrivons dans la rubrique qui lui est consacré.

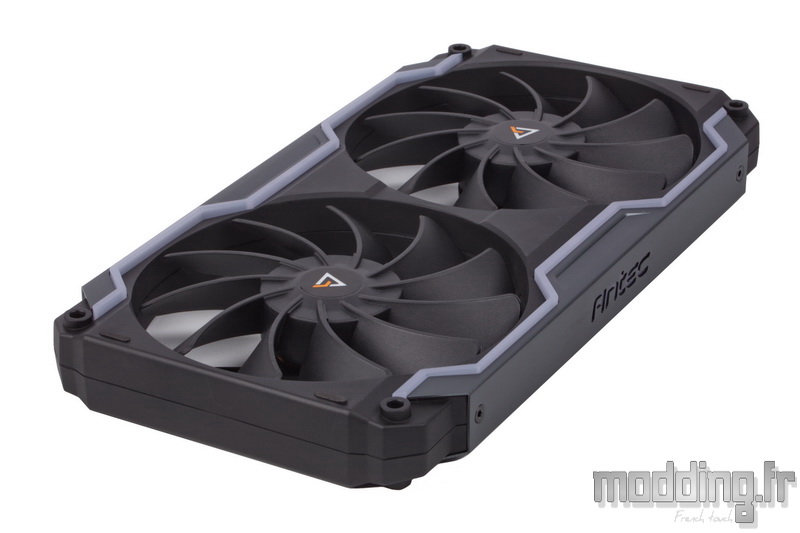

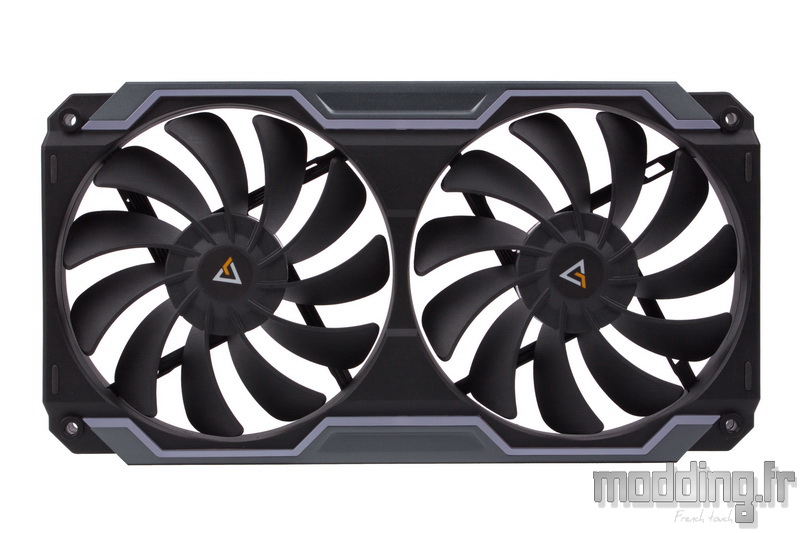

Le Cooling Matrix dispose donc de deux ventilateurs de 120 mm de diamètre.
Il mesure 245 mm de long sur 130 mm de large.

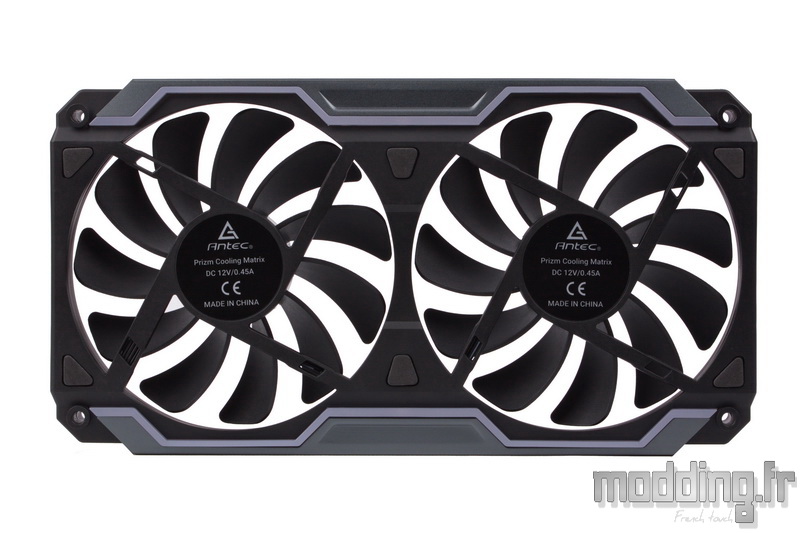

Au dos, nous avons les étiquettes adhésives de chaque ventilateur affichant le logo Antec, le nom du modèle ainsi que les caractéristiques électriques.

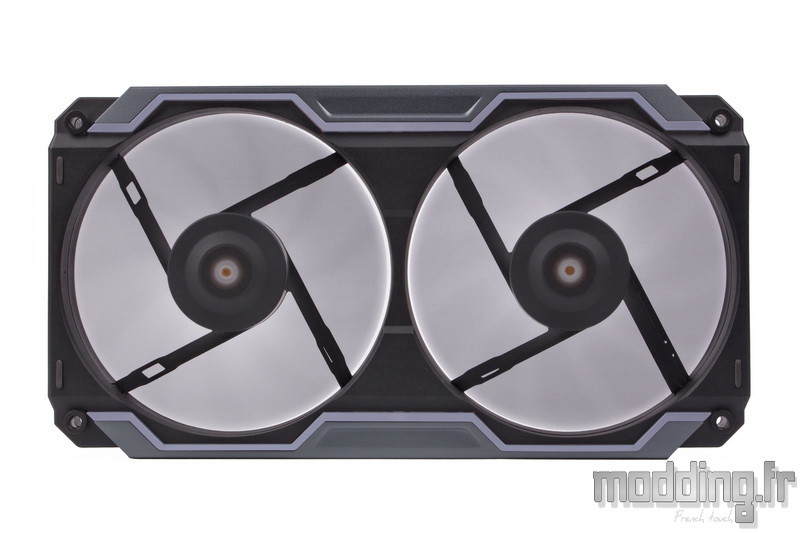

Les 4 branches de liaison demeurent rectilignes.
L’une d’elles guide le câble d’alimentation du ventilateur au sein du carénage.
Comme on peut le voir, c’est bel et bien le carénage qui fait office de cadre.
Au passage, Antec semble aimer les silentblocs de petite taille !

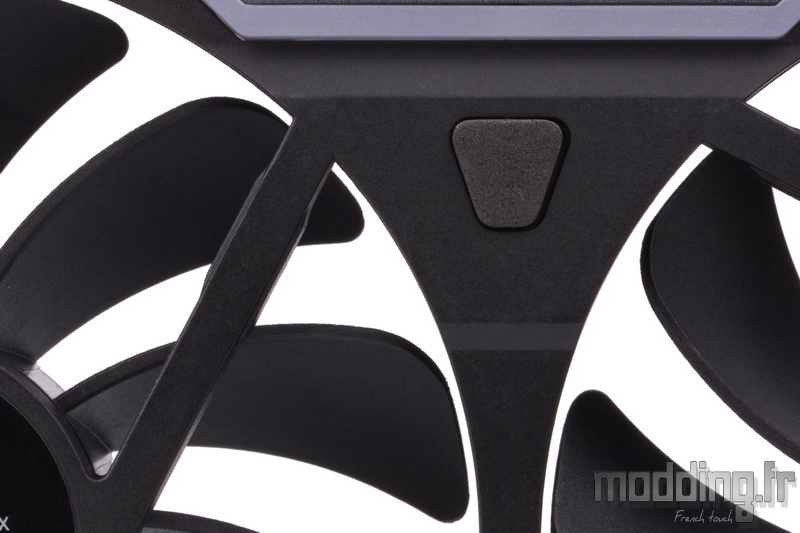

6 petits patins prennent place sur cette partie du cadre.

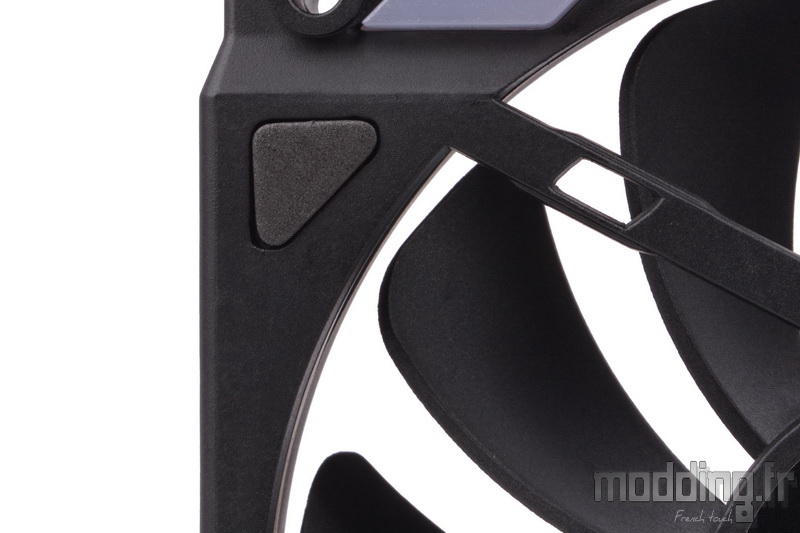

Deux au centre et quatre autres disposés à chaque coin de la structure sous la forme de petits triangles.

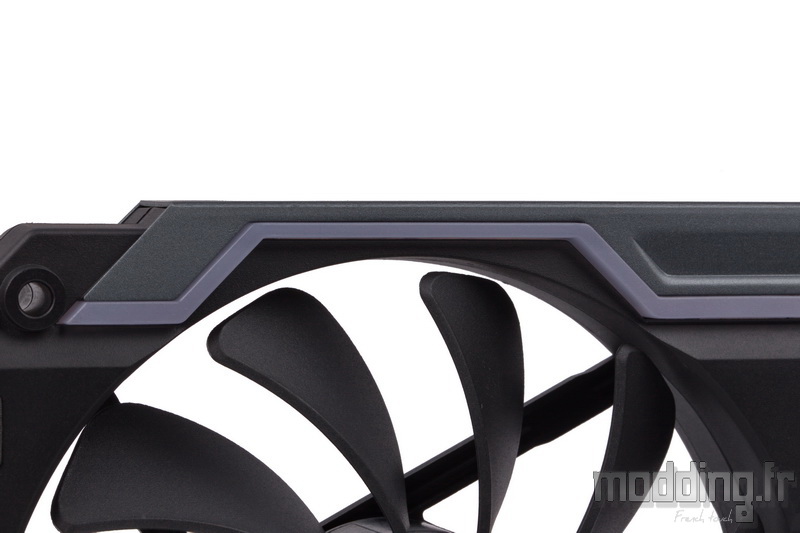

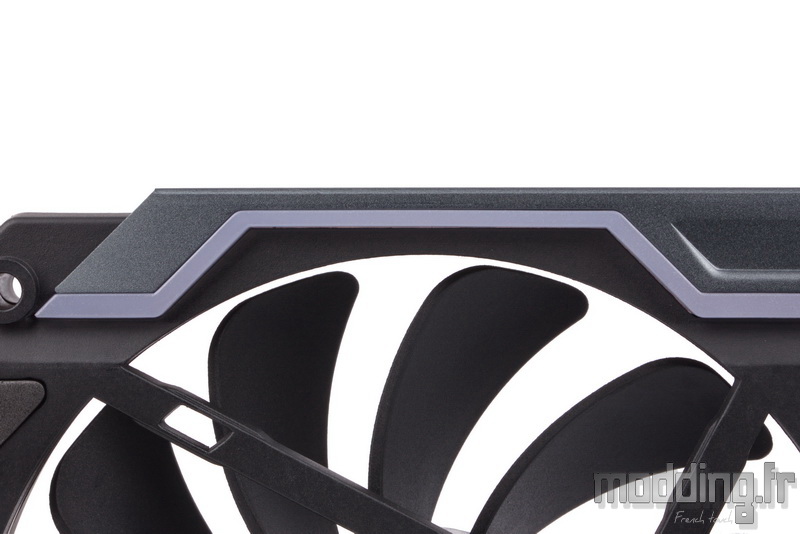

Le cadre en plastique noir est associé à deux pièces en aluminium qui s’insèrent sur chacun des bords du cadre.
Une structure en aluminium anodisé gris-vert tout en présentant un aspect sablé.
Cette structure suit le profil des deux ventilateurs et dispose d’un insert en plastique translucide qui assure la diffusion du rétroéclairage.

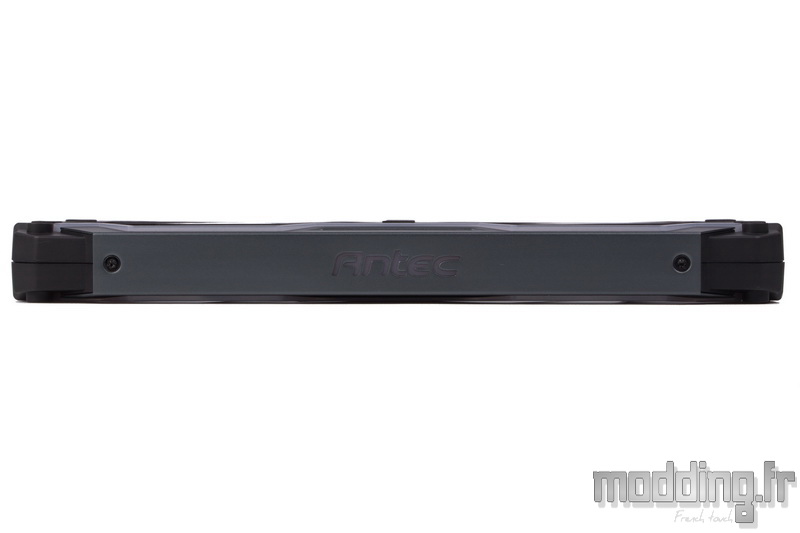

L’épaisseur du Cooling Matrix est de l’ordre de 26 mm.

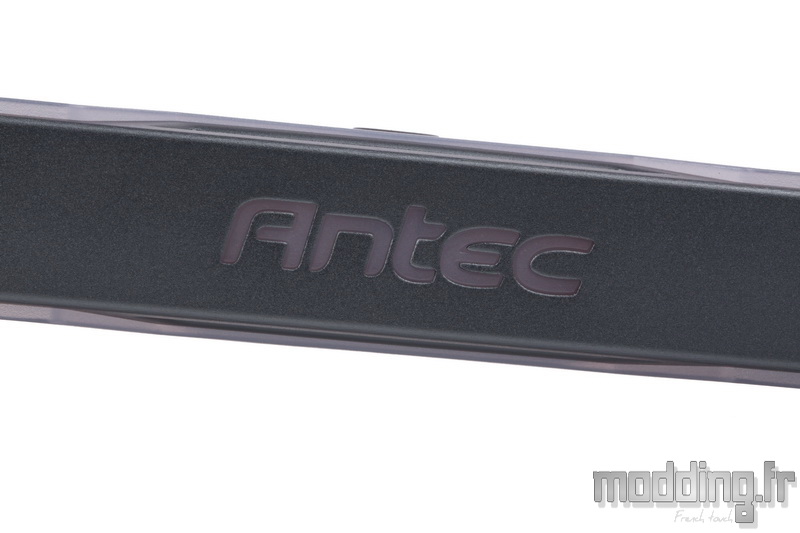

On remarque la présence du logo Antec découpé à même la structure en aluminium.
Ce logo profite aussi du rétroéclairage aRGB dont est doté le Cooling Matrix.

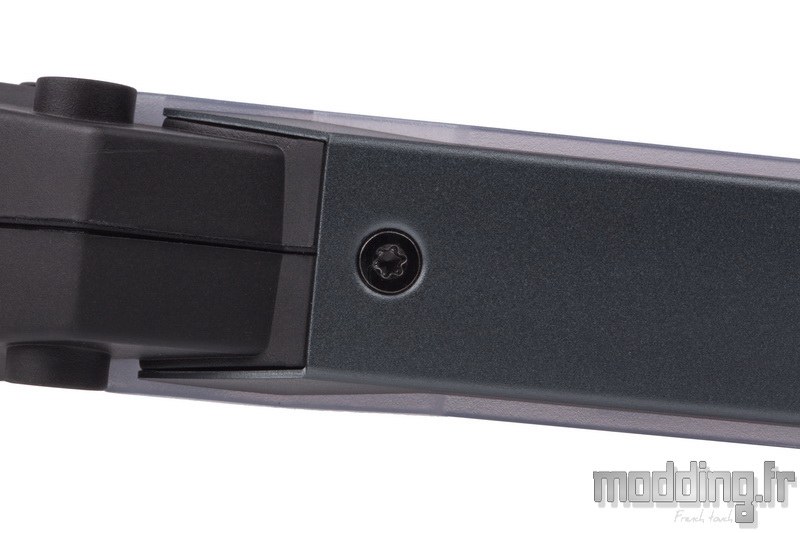

Deux vis Torx assurent la fixation de la plaque en aluminium sur le cadre.

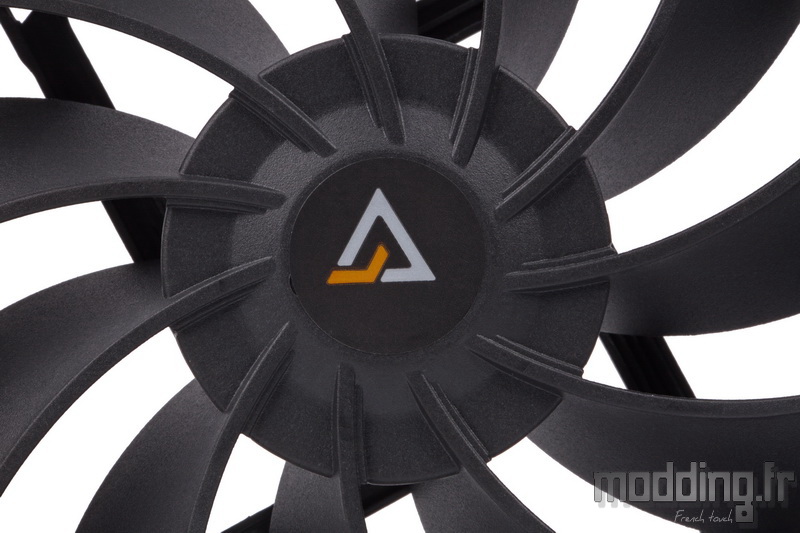

Au centre des pales, nous avons la pastille adhésive portant les couleurs du logo Antec sur un fond noir.

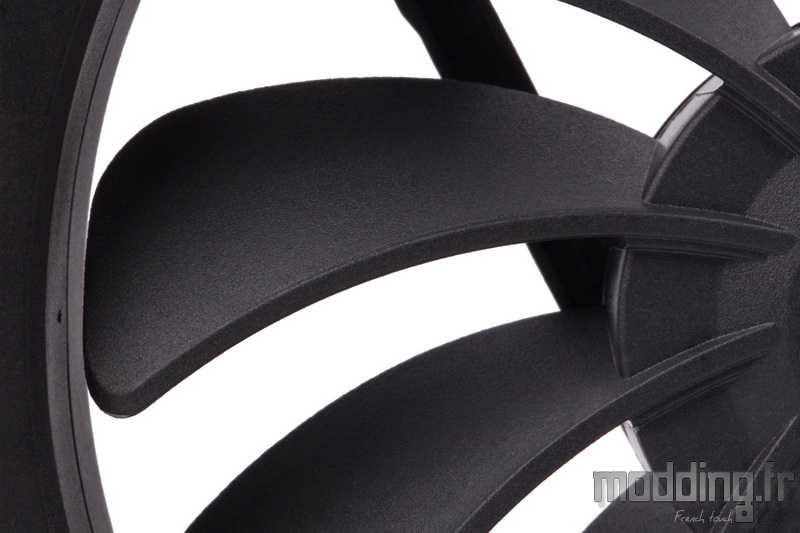

11 pales fines et élancées se chargent d’assurer le flux d’air.
Point d’artifice visant à améliorer ce flux d’air, cependant leur implantation spécifique contribue clairement au rendement de chaque ventilateur.

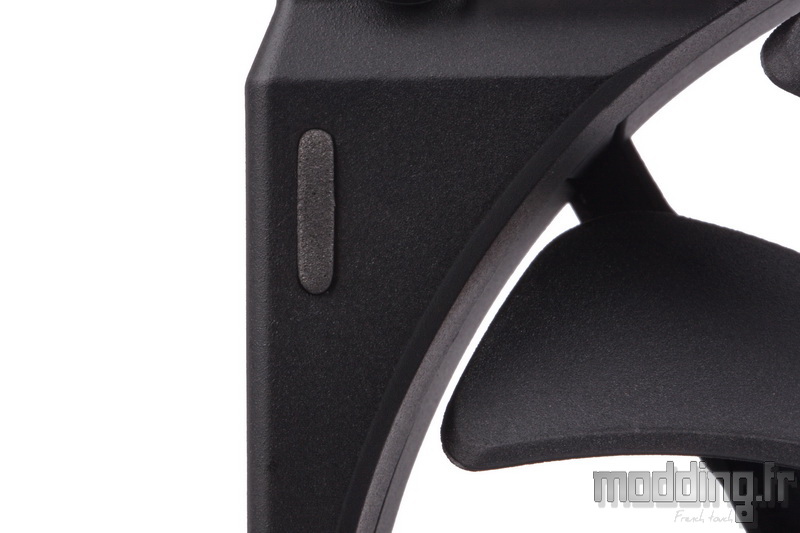

Comme le Cooling Matrix peut aussi se positionner face contre le radiateur pour passer en mode Pull, la marque dispose 4 patins sur cette face du cadre.
On reste quelque peu pantois devant la taille de ces patins…

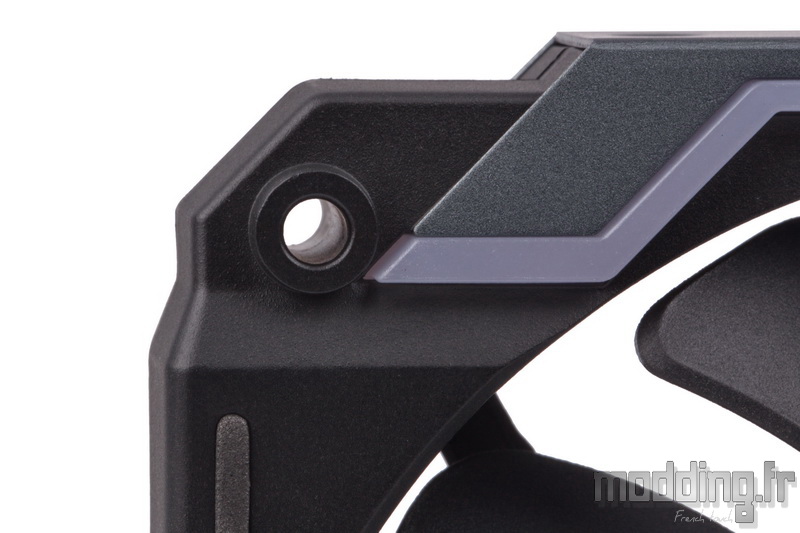

A chaque coin du carénage, nous avons les points de fixation afin de positionner le Cooling Matrix sur le radiateur.
Le rétroéclairage est assuré sur les deux faces du Cooling Matrix.
Nous retrouvons d’ailleurs le logo Antec au niveau des deux structures en aluminium et donc au niveau de chaque bord du cadre.

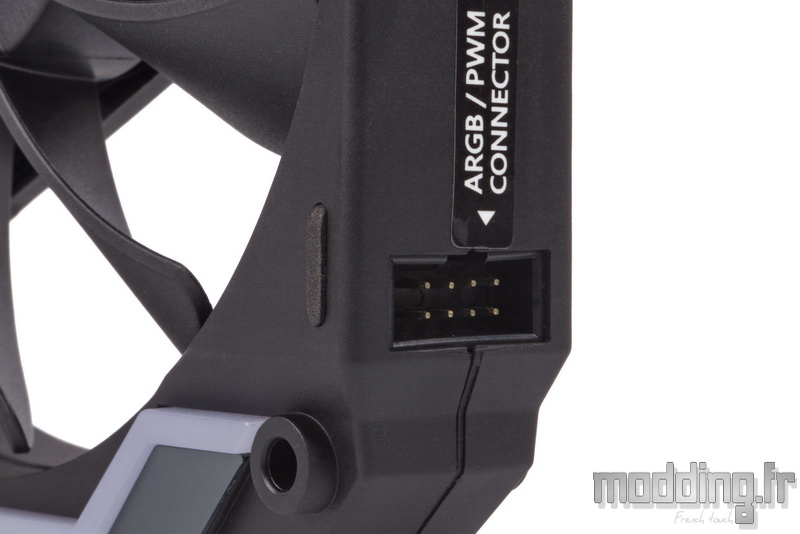

A proximité de l’un des coins, nous avons la prise spécifique qui se compose de la connectique propre à l’alimentation PWM des deux ventilateurs ainsi que celle de l’alimentation des bandes de LED aRGB.
Le roulement qui prend place sous chacun de ces ventilateurs est de type Hydraulic Bearing à l’instar des Prizm 120 ARGB.
On ne peut être que satisfait de l’absence des câbles que présenteraient deux ventilateurs associés à un rétroéclairage.
Certes, il nous faut quand même brancher le câble propriétaire, mais cela reste nettement plus simple à caser que les 4 câbles issus de deux Prizm 120 ARGB.
La vitesse de rotation de chaque ventilateur s’étale de 500 à 1800 tr/min.
La vitesse maximale engendre un débit d’air de 77.2 CFM soit 131.16 m3/h et une pression statique de 1.83 mm.H2O.
Les spécifications :
| |
Prizm Cooling Matrix |
| Dimensions |
245 x 130 x 26 |
| Type de roulement |
Hydraulic Bearing |
| LED |
Adressable RGB |
| Vitesse de rotation |
500 – 1800 tr/min |
| Niveau sonore max |
32.9 dB(A) |
| Débit d’air max |
77.2 CFM (131.16 m3/h) |
| Pression statique max |
1.83 mmH2O |
| Durée de vie |
45 000 heures |
| Longueur du câble |
570 mm |
| Gainage du câble |
Non |
| Couleur du câble |
Noir (câble plat) |
| Prise |
4-pins (PWM) |
| Garantie |
2 ans |
