Le ventilateur :

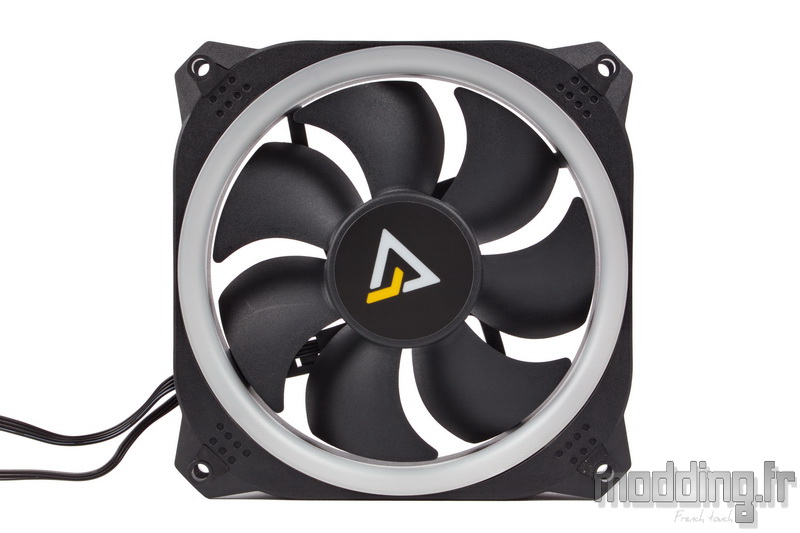

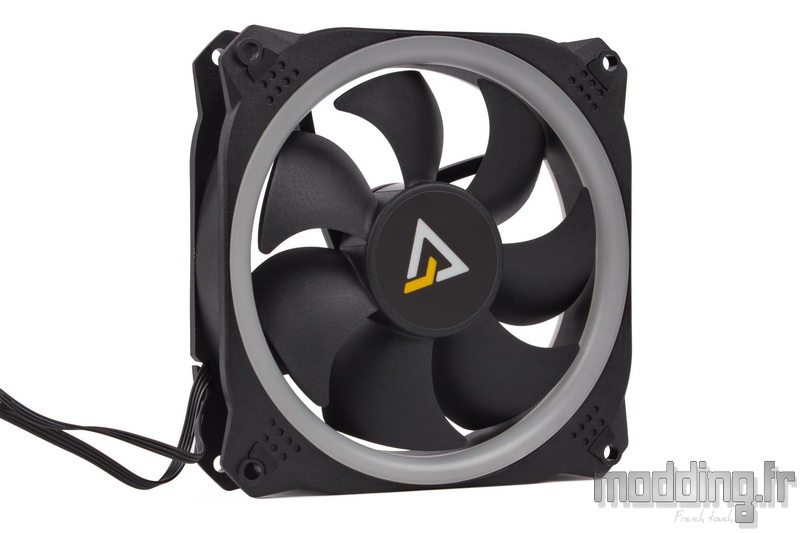

Voici le Prizm ARGB en 120 mm.
Il est un détail qui saute de suite aux yeux : la petite taille des pales !
Ceci est lié à l’épaisseur du cadre qui intègre la bande de LED aRGB.
Antec a travaillé sur le style de son ventilateur en insérant deux anneaux translucides de part et d’autre de la bande interne du cadre, mais aussi au niveau des coins.

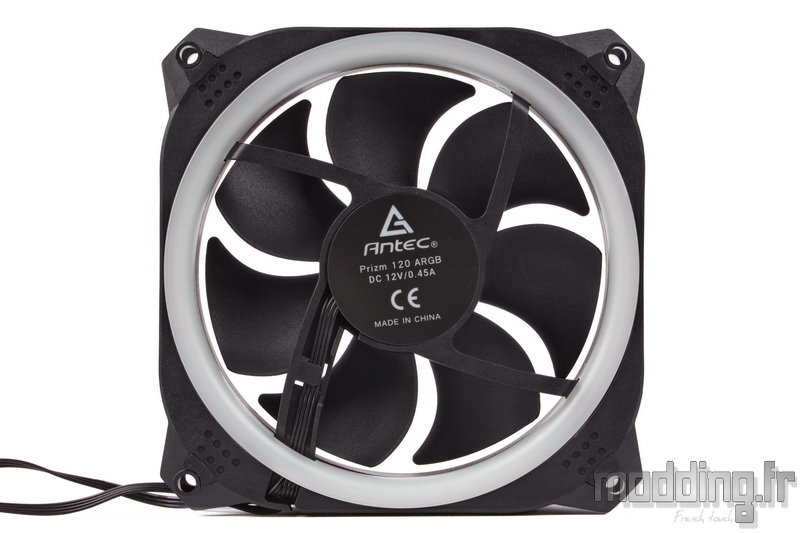

A l’arrière, on trouve l’étiquette adhésive qui regroupe le logo Antec, le nom du ventilateur ainsi que les caractéristiques électriques (0.45 A, soit une puissance consommée de 5.4 W).
Les branches de renfort du cadre sont rectilignes et relativement fines, ne serait-ce que…
… Par rapport à l’épaisseur du cadre en lui-même (9 mm).

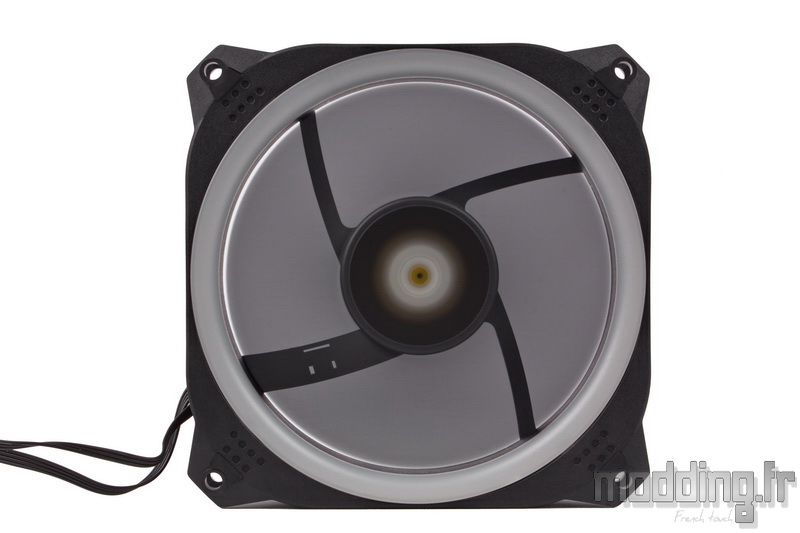

On découvre donc, de ce côté du Prizm 120 ARGB, un premier anneau translucide qui va diffuser l’éclairage à l’arrière du ventilateur.
Car c’est bien beau d’avoir un ventilateur doté d’un rétroéclairage, mais quand celui-ci ne déploie ses couleurs que sur la face avant du ventilateur et que l’on dispose cette face contre la paroi du boitier ou contre le radiateur…
Nous sommes marron…
Antec n’est certes pas la seule marque à dégainer ce nouveau concept.

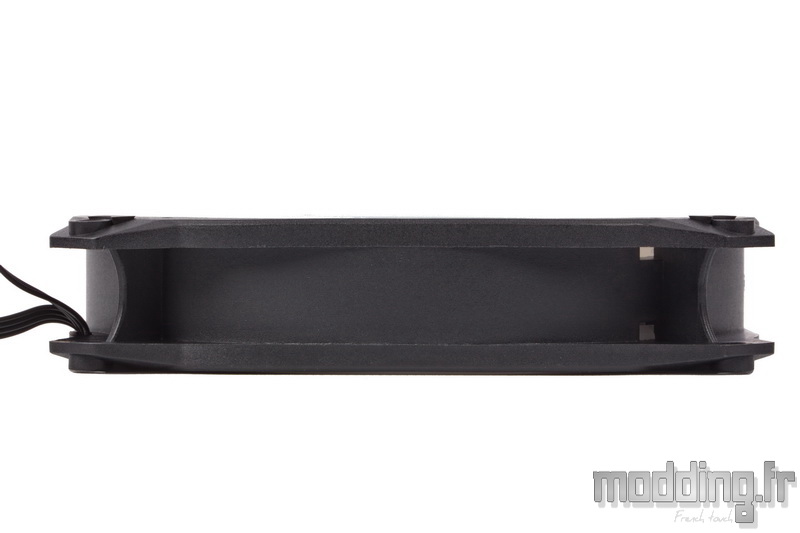

L’épaisseur est de 25 mm.

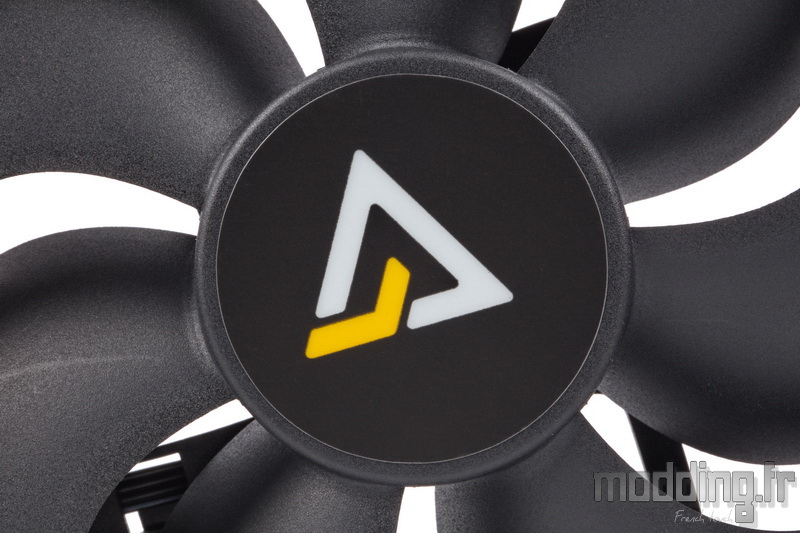

Au centre des pales, nous avons une pastille adhésive qui affiche le logo de la marque sur un fond noir.

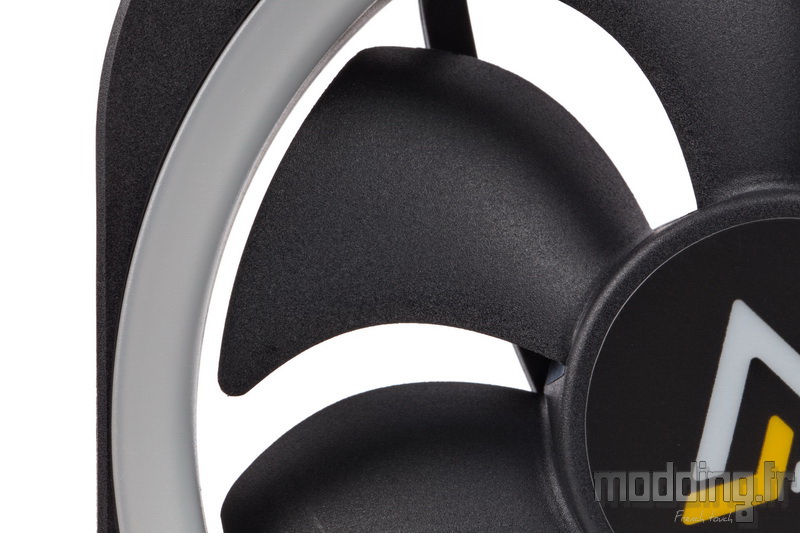

Les pales sont noires et au nombre de 7.
Elles apparaissent de petite taille, quasiment trapues, ne mesurant que 30 mm de long.
Elles ne présentent aucun artifice visant à améliorer le flux d’air, leur forme et implantation sont certainement bien étudiées afin d’optimiser leur rendement.

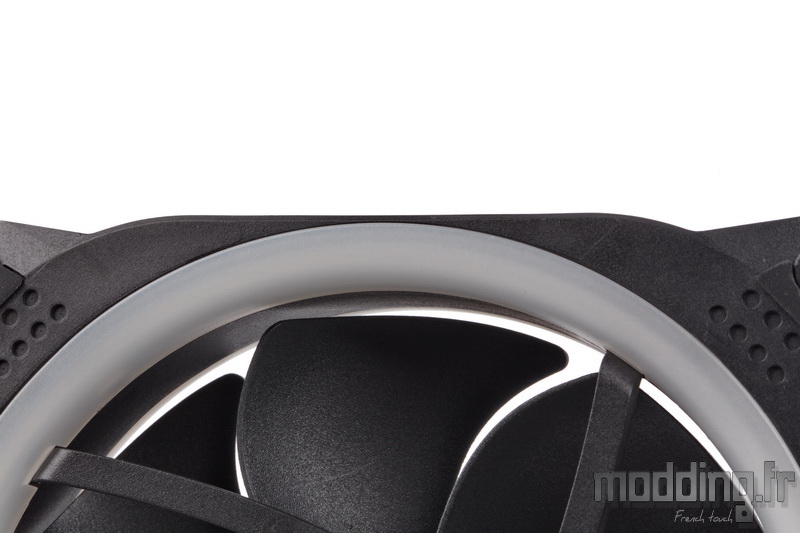

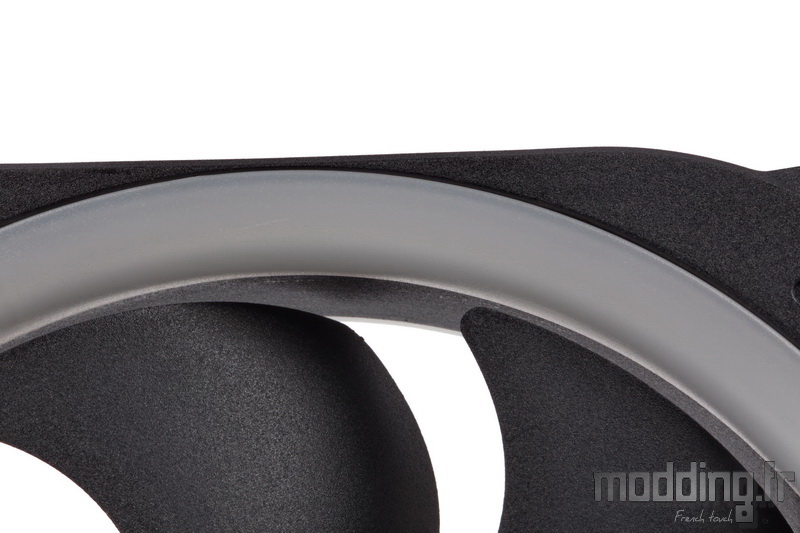

On trouve sur cette face du cadre un second anneau translucide qui permet de diffuser la lumière colorée émise par les LED prenant place au sein du cadre, au niveau de la bande interne qui demeure opaque.
Ces deux anneaux traduisent la notion de “Dual Ring” affichée sur la boite.
On note que cette structure translucide empiète légèrement sur cette bande interne.

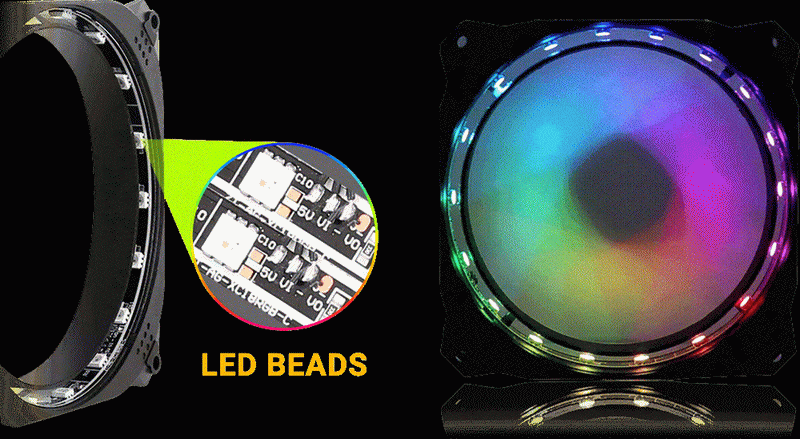

La bande de LED dispose de 18 modules aRGB.

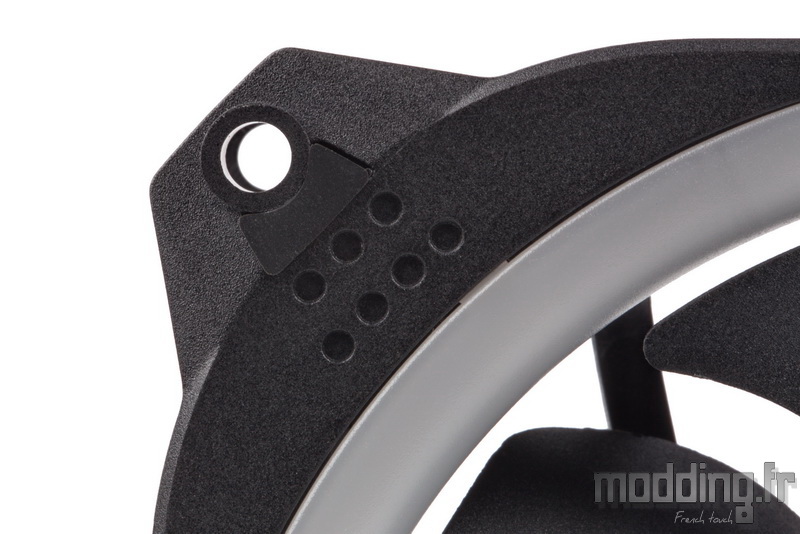

Comme nous l’avons mentionné au début de cette page, la marque a aussi quelque peu travaillé le style des coins du Prizm ARGB.
Cela passe notamment par une forte diminution de la taille des patins en caoutchouc permettant d’amortir les vibrations.
L’espace entre les deux faces du cadre est laissé libre.

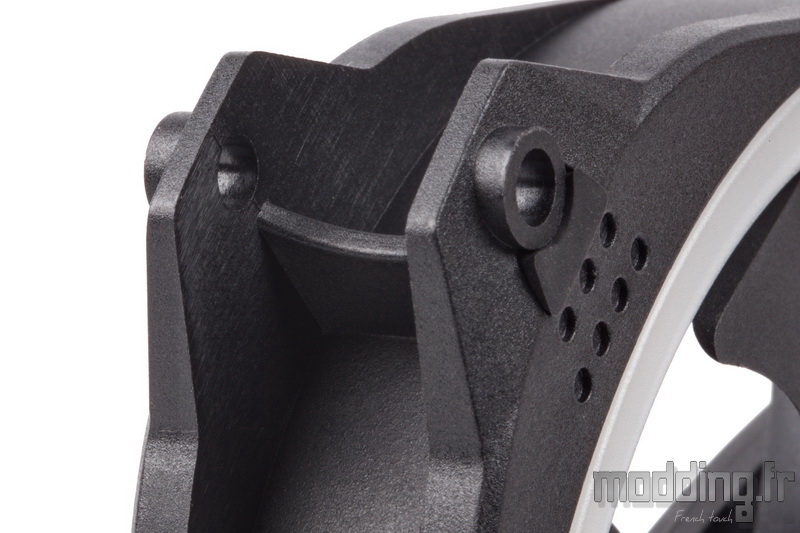

Antec rajoute un renfort afin d’améliorer la rigidité structurelle au niveau des coins.
Les points de fixation présentent une bonne épaisseur afin de bien prendre en charge les vis spécifiques du ventilateur lorsqu’il est fixé à la paroi d’un boitier PC.

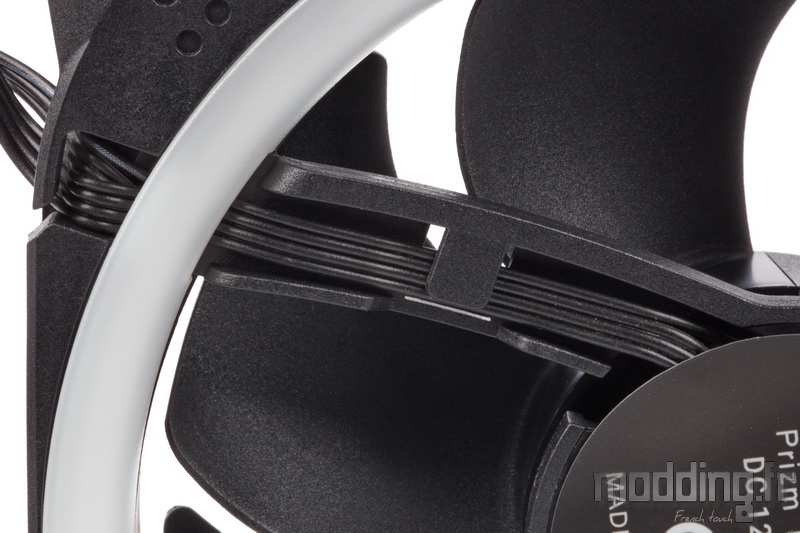

L’une des branches de liaison du cadre est dotée d’une goulotte afin de guider les 4 fils d’alimentation propres au ventilateur en dehors du cadre.
A ce moment, ils rejoignent les 3 fils d’alimentation de la bande de LED aRGB.

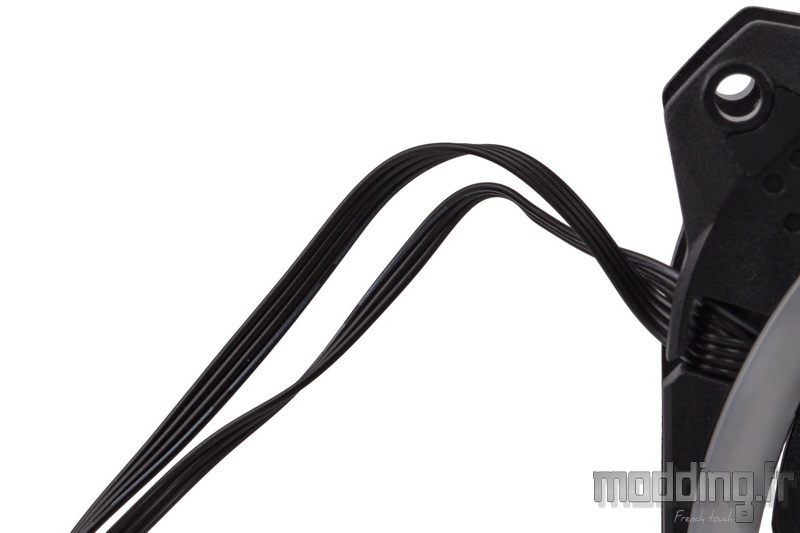

Ils forment deux câbles plats mesurant 600 mm.

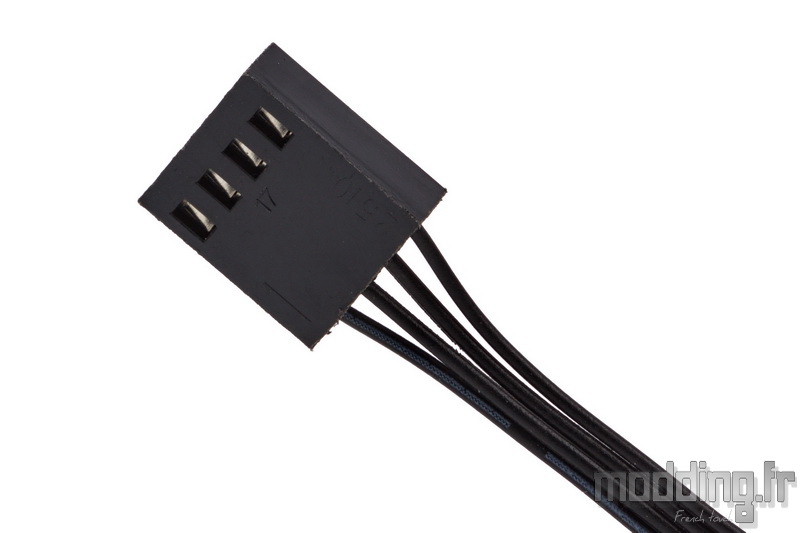

Le câble composé de 4 fils se termine par une prise 4-pins traduisant une gestion PWM.

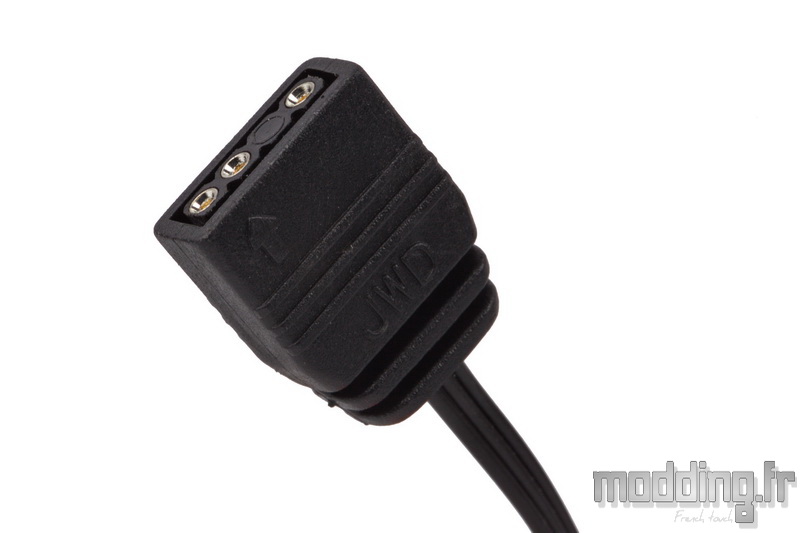

Le câble composé de 3 fils se termine par une prise aRGB femelle de type 5V/D/-/G.
Une flèche présente sur le manchon identifie la position de la connectique 5V.
Le Prizm ARGB embarque un roulement de type Hydraulic Bearing.
Il dispose d’une vitesse maximale de 2000 tr/min.
Cette vitesse engendre un débit d’air de 45.03 CFM soit 76.50 m3/h et une pression statique de 2.56 mm.H2O.
La version 140 mm tourne à une vitesse maximale de 1700 tr/min avec un débit d’air de 65.03 CFM soit 110.48 m3/h et une pression statique de 1.64 mm.H2O.
