L’extérieur :

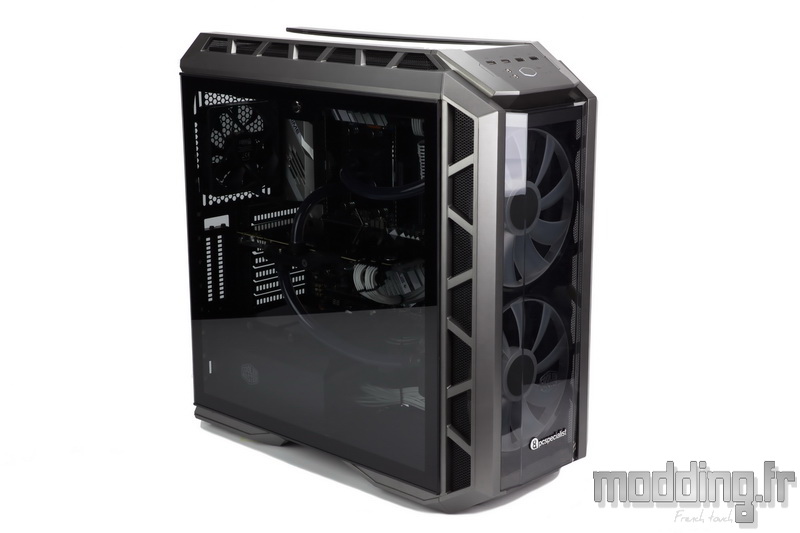

Le boitier que nous avons sélectionné pour notre PC Liquid Series est un MasterCase H500P de Cooler Master.
Il est doté d’un panneau latéral en verre trempé appliqué sur une armature en acier.
Il mesure 544 mm de profondeur sur 242 mm de largeur pour une hauteur de 542 mm.
Composé d’acier et de plastique, il accuse un poids à vide de 11.5 kg.
Son look est assez sympathique avec son carénage gris métal doté d’ouïes d’aération sous la forme de trapèzes occupés de grilles Mesh.
Elles-mêmes sont secondées par un filtre poussière.
La partie centrale de la façade, tout comme celle du Top, est occupée par une plaque acrylique légèrement fumée permettant de jouer sur la transparence.
Ainsi en façade nous avons une vue panoramique sur la double ventilation avant composée de deux énormes ventilateurs en 200 mm.

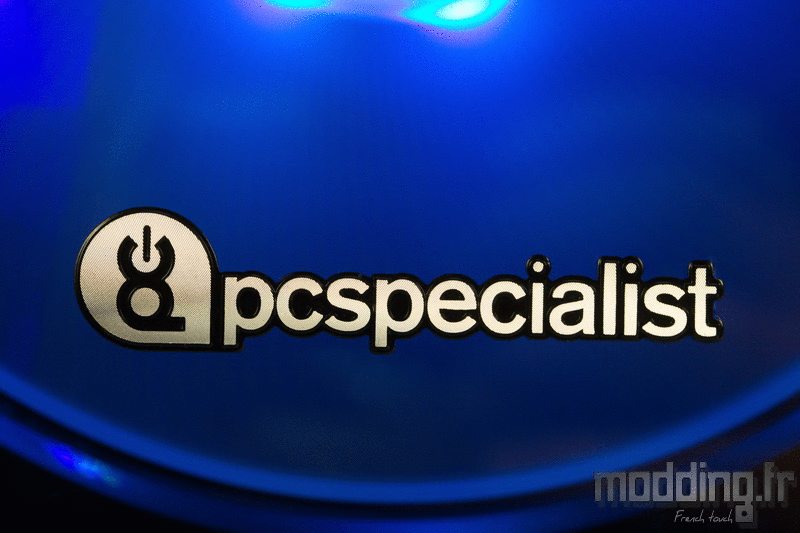

Dans la partie basse de cette plaque acrylique, PCSpecialist y appose son logo fait d’une pièce en plastique noire sur lequel les lettres apparaissent en gris métallisé.
Pas un simple petit autocollant … L’assembleur veut conforter son aspect haut de gamme.

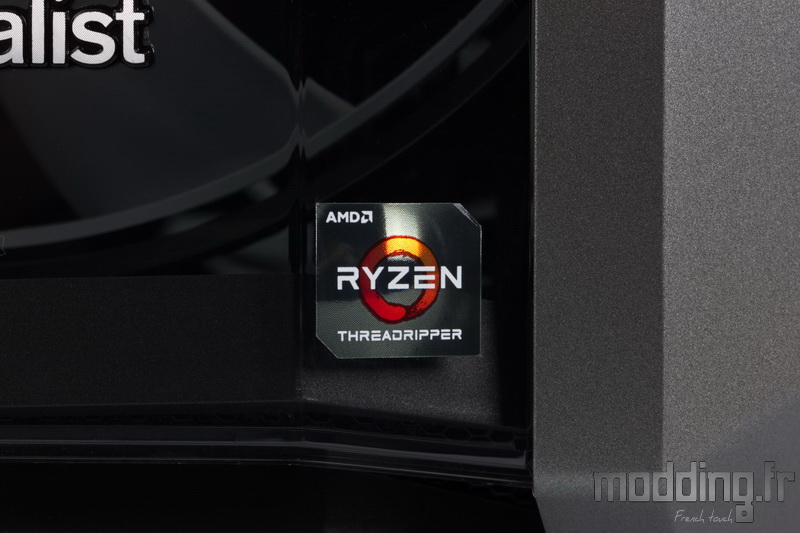

Dans le coin inférieur droit, l’assembleur vient placer le petit adhésif mentionnant la présence d’un CPU AMD Threadripper au sein de la config… Mouais…
On note que cette plaque en acrylique n’est pas plate, arborant un relief en triptyque, ce qui donne un certain volume à l’avant des ventilateurs et augmente l’angle de vision sur ces derniers.

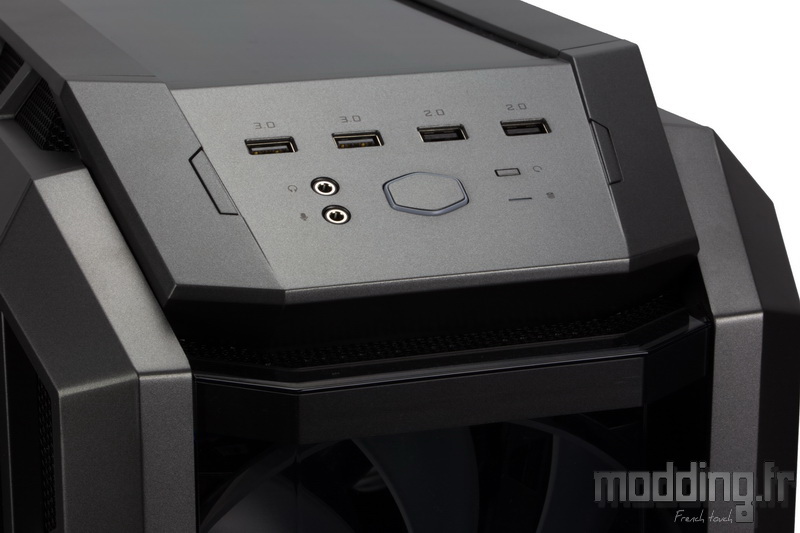

Au-dessus de la façade, nous trouvons le large panneau des connectiques du boitier reparties ainsi sur deux rangées.
Il est composé de deux ports USB 3.0, deux ports USB 2.0, des entrées/sorties audio, du bouton Power reprenant le motif du logo Cooler Master et intégrant la Led Power, le bouton Reset et la Led activité disque ferment la marche.
Sur les bords du carénage du Top, nous retrouvons les ouïes d’aération englobant les grilles Mesh.
La partie médiane est occupée par une seconde plaque en acrylique qui reste cette fois-ci plane.
Les bords controlatéraux reprennent les mêmes motifs trapézoïdaux.
La porte opposée est en acier vêtu d’une peinture noire, ce qui tranche pas mal avec la peinture Gun Metal des structures en plastique.

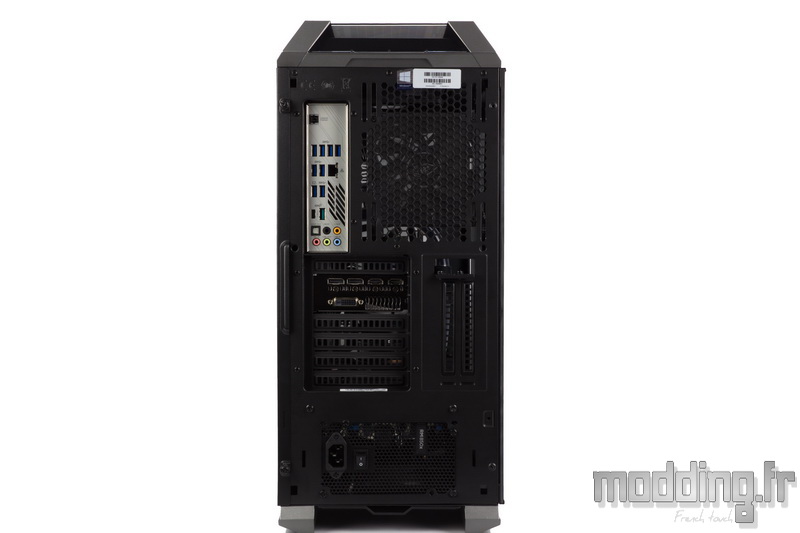

À l’arrière nous avons une disposition classique des emplacements.
On retrouve en partie basse, l’emplacement alimentation accompagnée de son tiroir filtre accessible par l’arrière.
Le bloc d’alimentation est dissimulé par un cache spécifique au sein du boitier.

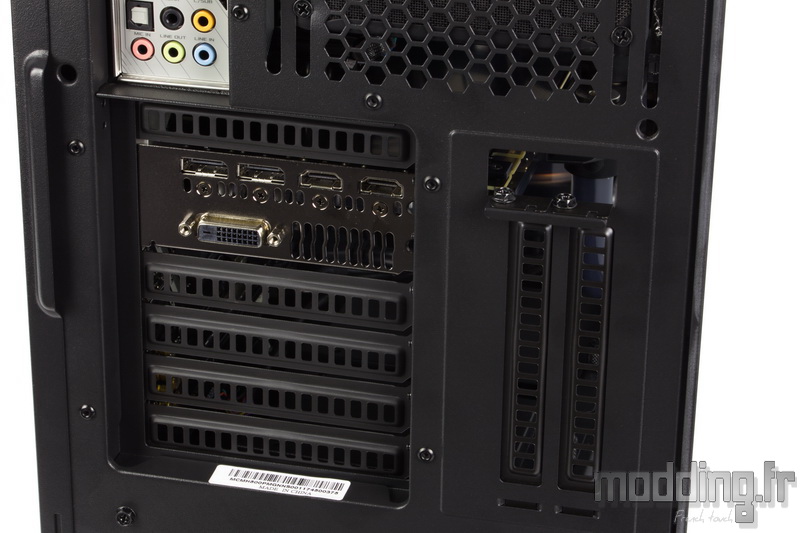

Au-dessus, nous avons les 7 équerres PCI aux côtés desquelles se placent deux autres équerres, mais en position verticale.
Le MasterCase H500P nous permet de placer la carte graphique avec sa ventilation face au panneau en verre trempé.
Cependant, lors du choix des composants sur le site PCSpecialist, nous n’avons trouvé aucune mention permettant cet aménagement.

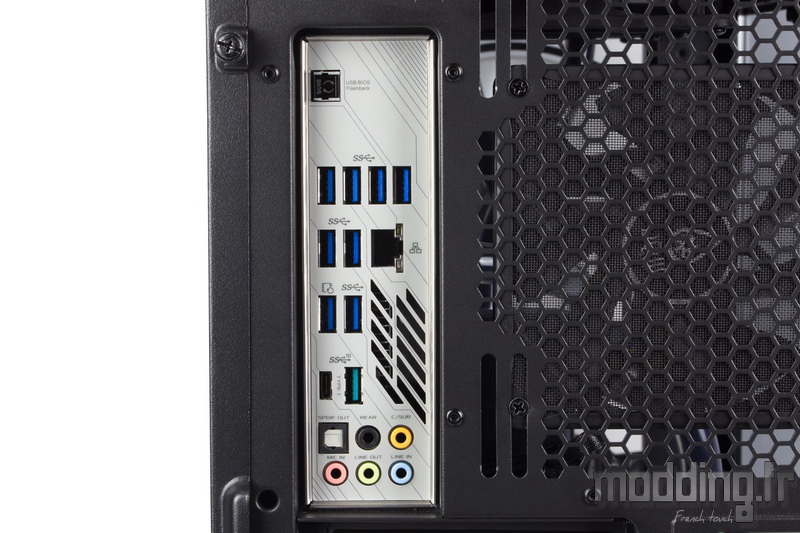

Viennent ensuite l’emplacement de l’I/O Shield et, à ses côtés, celui d’un ventilateur en 120 ou 140 mm.
Le boitier est doté d’origine d’un ventilateur en 120 mm. Pour autant, avec l’option Liquid Series, il est remplacé par un ventilateur de chez PCSpecialist identique à ceux présents sur le radiateur de Watercooling.
Comme on peut le voir ici, la plaque acrylique du Top se rabat sur le bord arrière.
Cette plaque est simplement maintenue au carénage plastique par un adhésif double face…
Son aspect légèrement fumé permet de voir le radiateur voire la ventilation si celle-ci est placée au-dessus ou en lieu et place dudit radiateur.
Dans notre cas, on se contente de visualiser les nombreuses ailettes de ce dernier …
La porte principale garde les bords de sa structure en acier sur laquelle prend place une vitre en verre trempé de 4 mm d’épaisseur.
Celle-ci voit ses bords vêtus de noir afin de justement dissimuler l’armature qui permet fixer la porte au châssis.
La fermeture est assurée par cette vis dotée d’une empreinte pour tournevis plat.
Position horizontale : fermé.
Position verticale : ouvert.

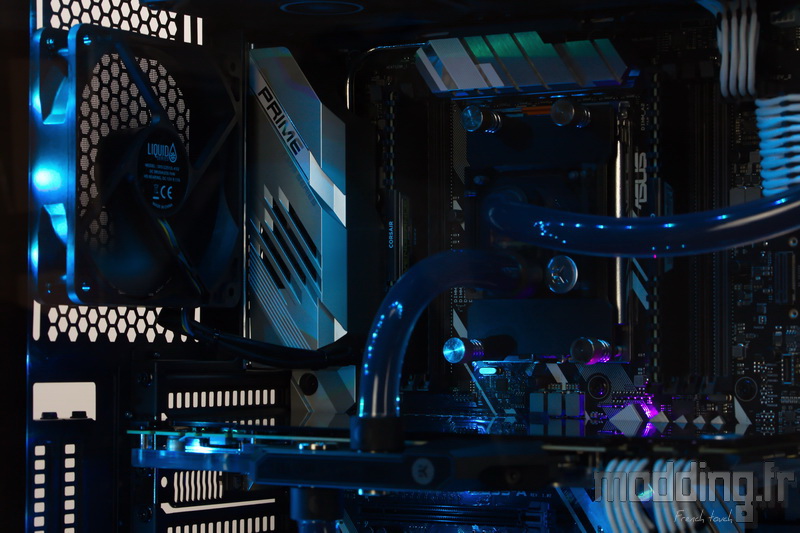

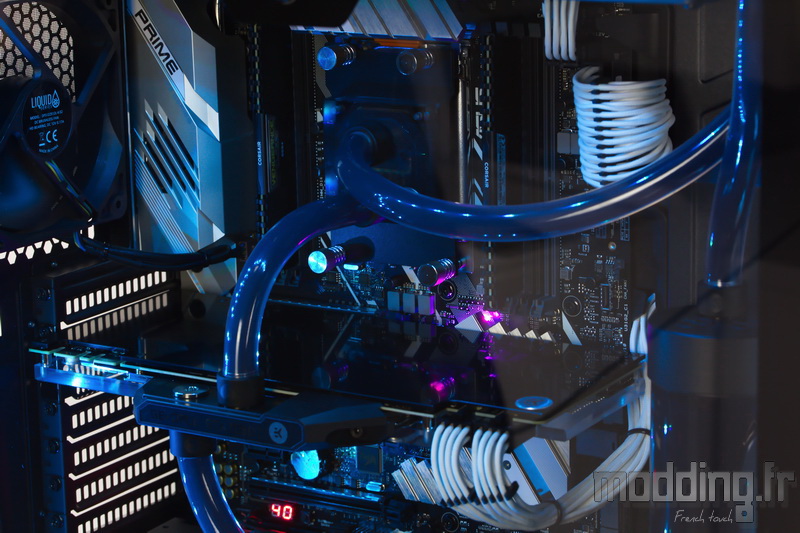

L’aspect légèrement fumé permet d’avoir une vue appréciable sur les différents composants qui forment notre config Gamer.
Les deux gros ventilateurs de la façade sont de type RGB.
Nous avons rajouté à notre commande deux bandes de Leds RGB de 50 cm…

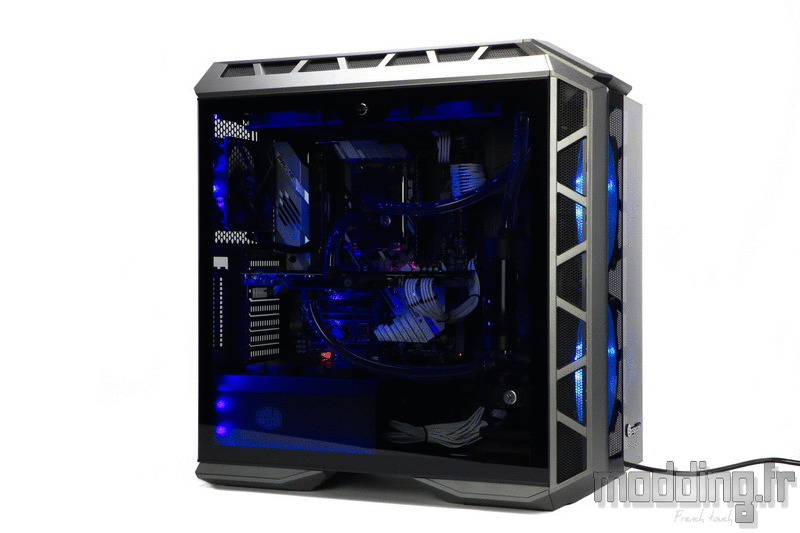

… Ce qui avec cette large baie vitrée, permet de sublimer l’ensemble des composants refroidi par un watercooling complet.
On n’oublie pas de mettre en avant la marque du boitier …
… Qui laisse sa place au logo PCSpecialist sur la façade.
Le contrôle RGB se fait par le biais de la gestion logicielle Aura propre à la carte mère Asus possédant deux headers RGB.
Ce qui permet de choisir une couleur et différents effets afin de coller au thème voulu.
Bleu…
Mauve…. On change la couleur en fonction de nos humeurs…
