L’interieur :

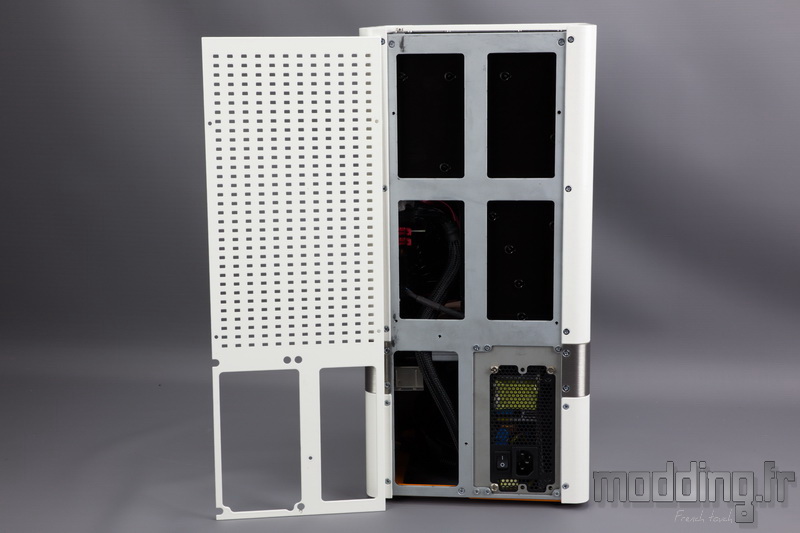

5 vis à tête fraisée retiennent la paroi arrière sur le châssis.

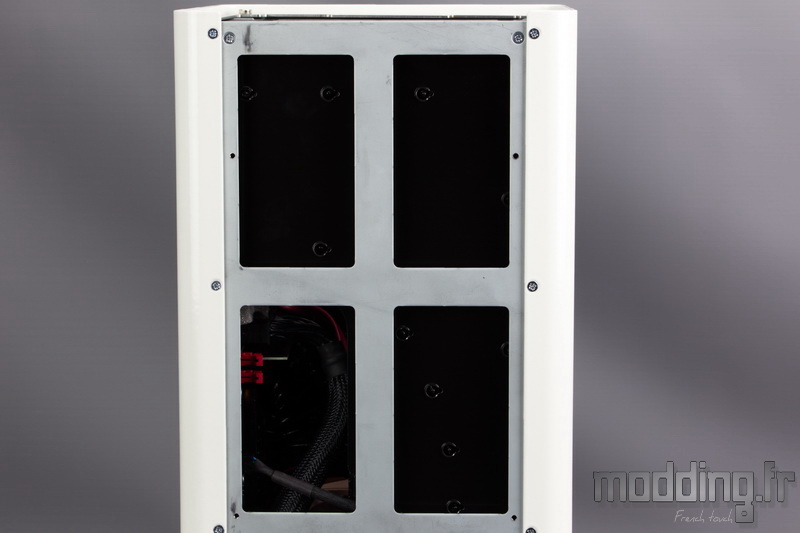

On découvre du coup cette face arrière du châssis qui présente de larges ouvertures rectangulaires.
Dans la partie haute, au niveau de la grille, trois de ces ouvertures donnent sur la dernière plaque du radiateur se positionnant au niveau de l’extrémité des caloducs.

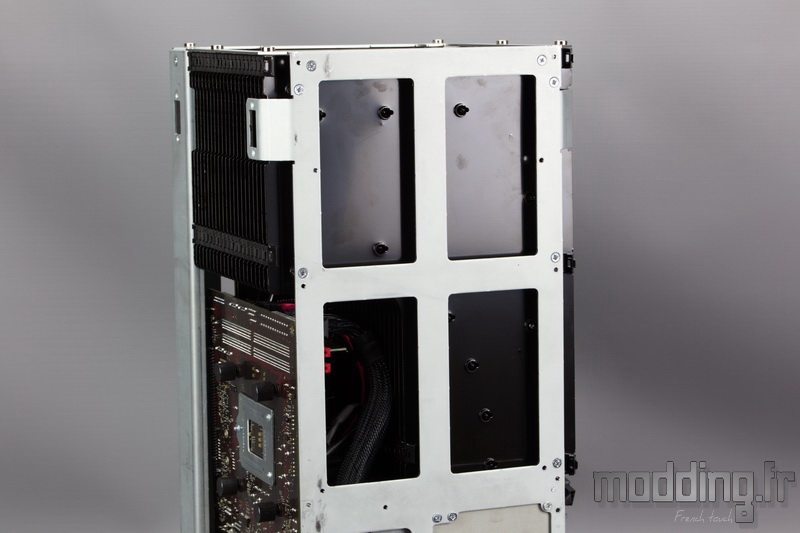

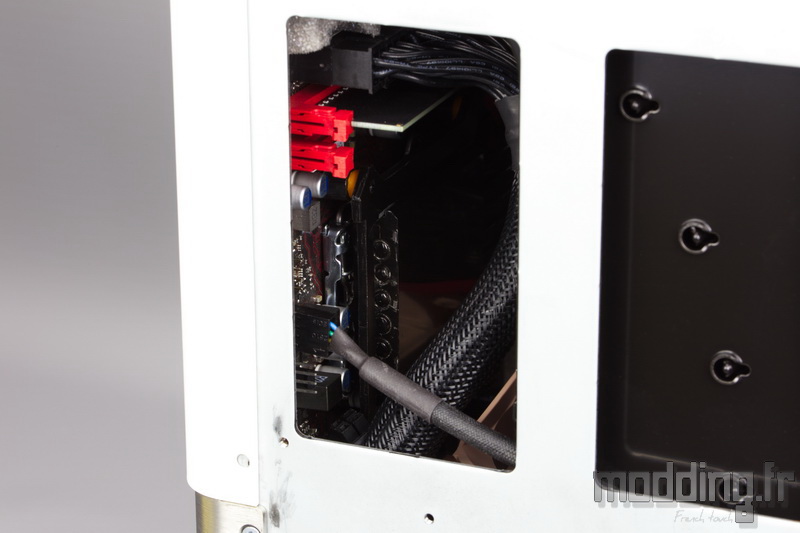

Une quatrième ouverture donne sur un espace séparant la carte mère du radiateur.
Cela reste assez étroit, mais en fonction du layout de la carte mère, nous pouvons intervenir sur quelques branchements tels que celui du câble ATX 24 broches et du câble de la ventilation.
Nous verrons dans la section “Montage”, qu’il est préférable de brancher au préalable un maximum de câbles avant de positionner la carte mère sur son échangeur.

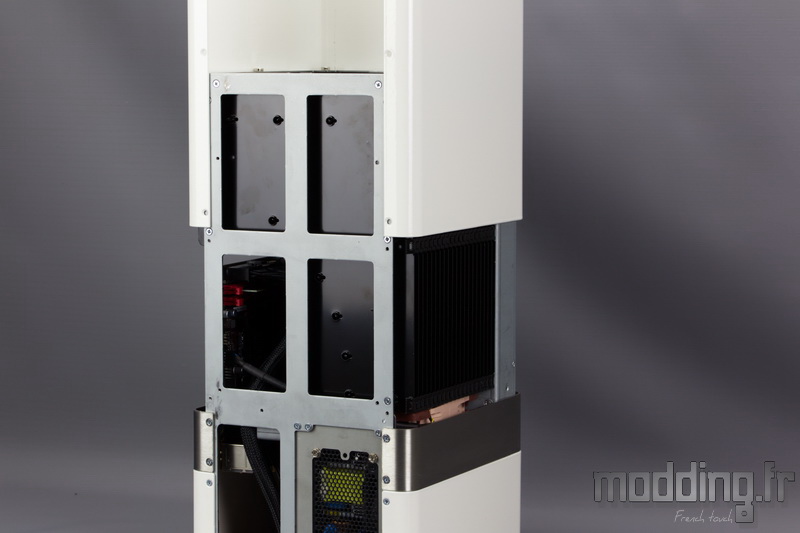

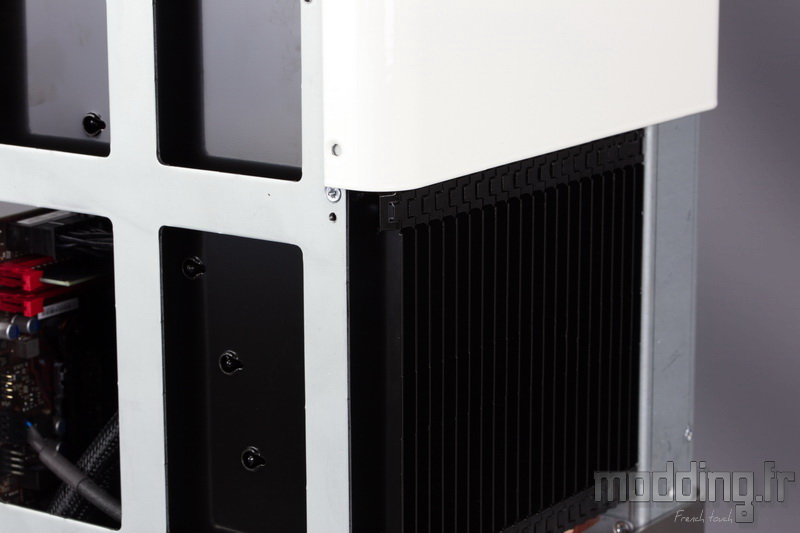

Le reste du carénage est en trois parties, la plus grande couvre la totalité du radiateur.
Elle est fixée au châssis par 6 vis.
Une fois retirées, il nous faut légèrement écarter les bords pour pouvoir faire glisser le carénage vers le haut du boitier.

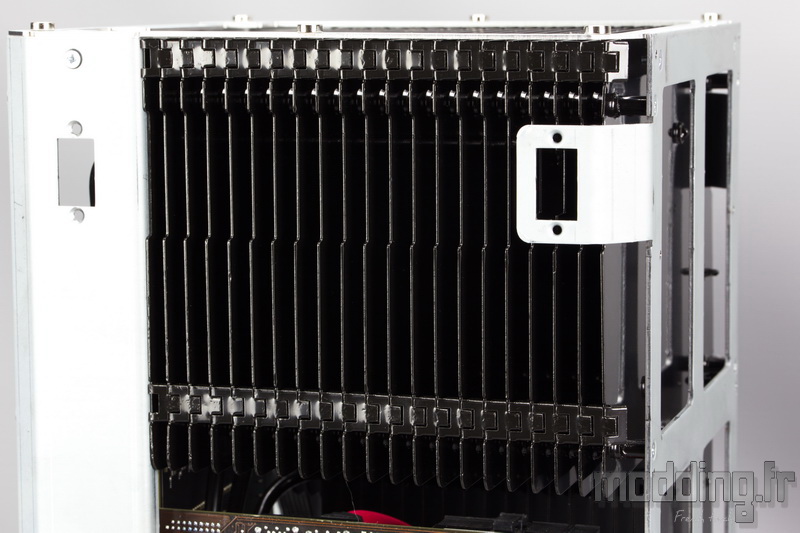

On visualise les nombreuses plaques du radiateur, pour ne pas utiliser le mot “ailette” au vu de leur taille…
Nous ne nous attardons pas trop sur ce radiateur, car nous lui consacrons une rubrique entière dans la page suivante.

Les deux autres parties sont, chacune d’elles, maintenues à l’arrière du châssis par 4 vis à tête fraisée.

Voici The First une fois dévêtu de sa robe blanche (ou noire).

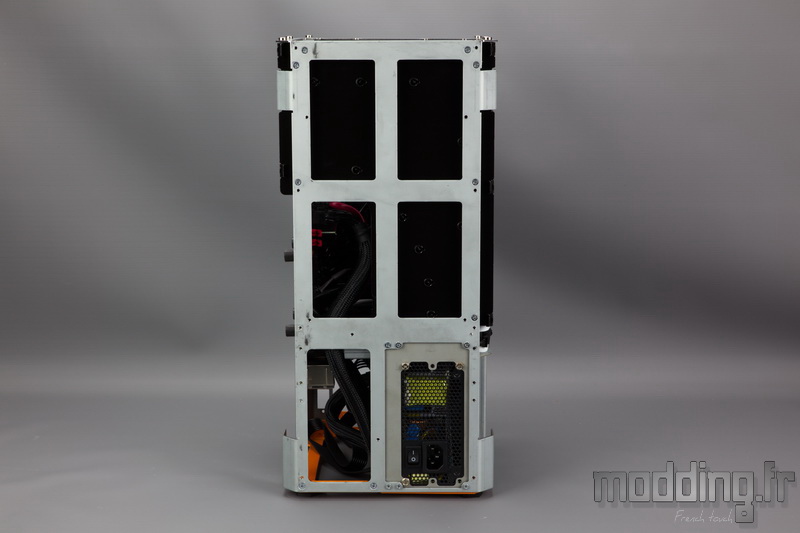

Dans la partie basse de la face arrière, nous avons l’emplacement pour l’alimentation qui est ici un bloc au format SFX-L (125 mm de largeur sur 125 mm de profondeur) mis en place dans le boitier par le biais de son support spécifique.
A ses côtés, nous avons l’ouverture par laquelle nous glisserons les différents câbles qui se connectent à la carte mère (clavier, souris, ethernet) et la carte graphique (HDMI ou Display Port).

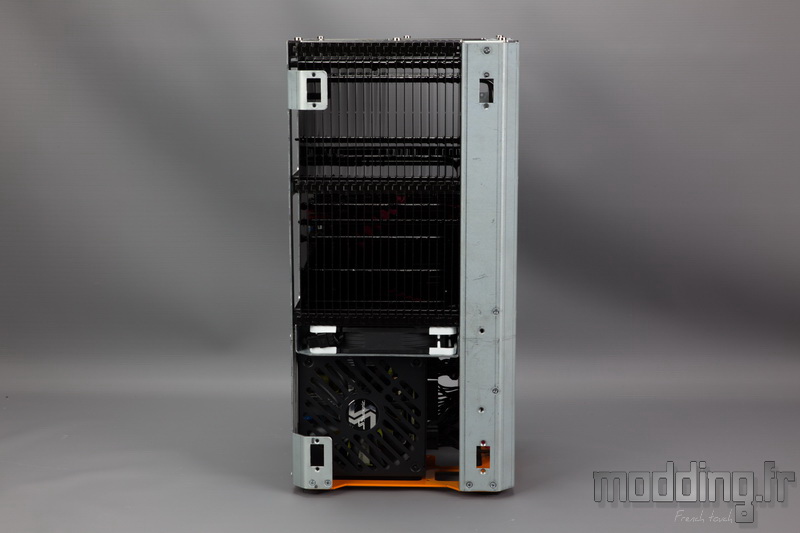

Un quart de tour et nous avons une vue direct sur les nombreuses plaques qui constituent le radiateur.

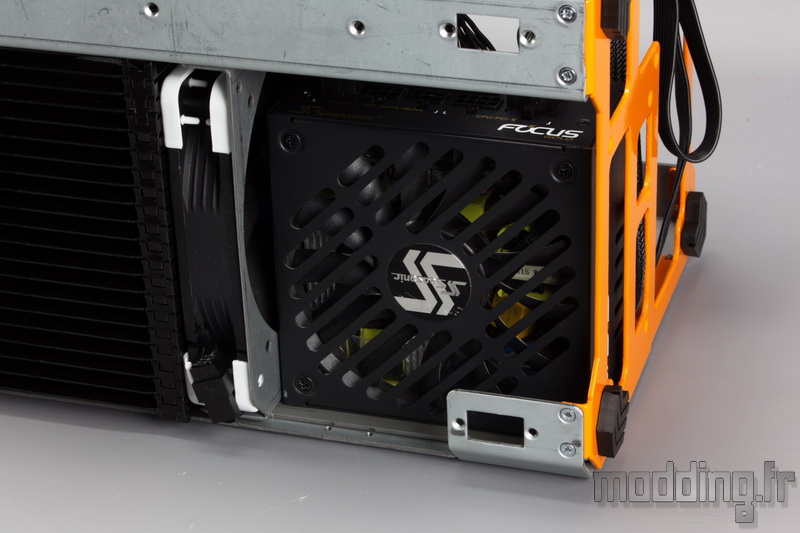

On trouve juste en dessous le support de ventilation occupé par un ventilateur en 140 mm.
L’alimentation est placée en position verticale.

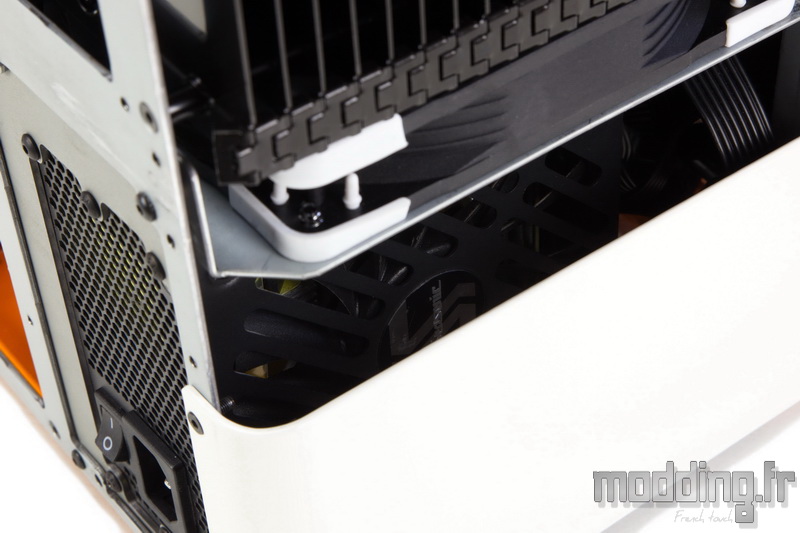

Comme on peut le constater, le support de ventilation est quasiment collé au bloc d’alimentation ce qui signifie que l’on ne pourra pas l’utiliser avec un bloc au format ATX (150 mm de largeur).

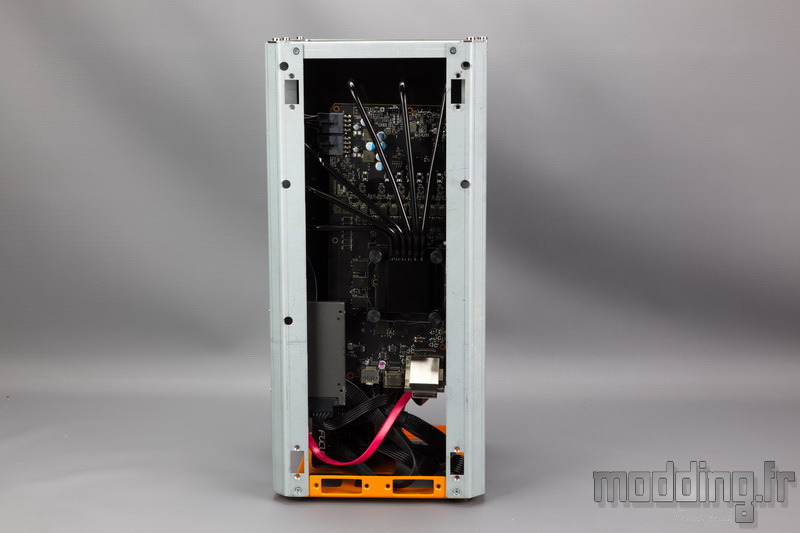

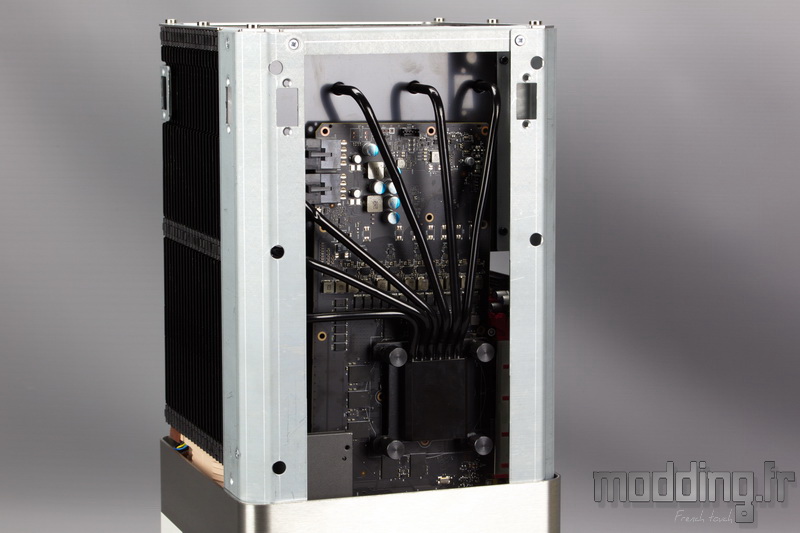

Un quart de tour et nous tombons sur la face antérieure du châssis.
C’est l’emplacement de la carte graphique et d’une partie du stockage.

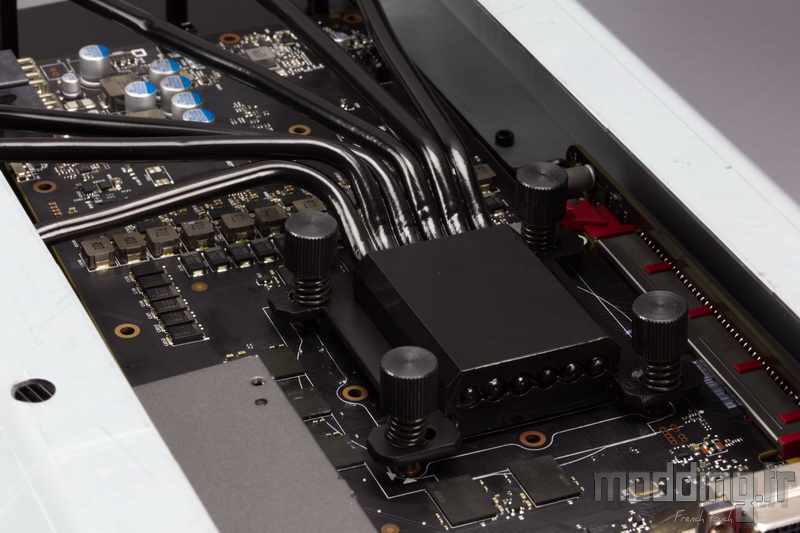

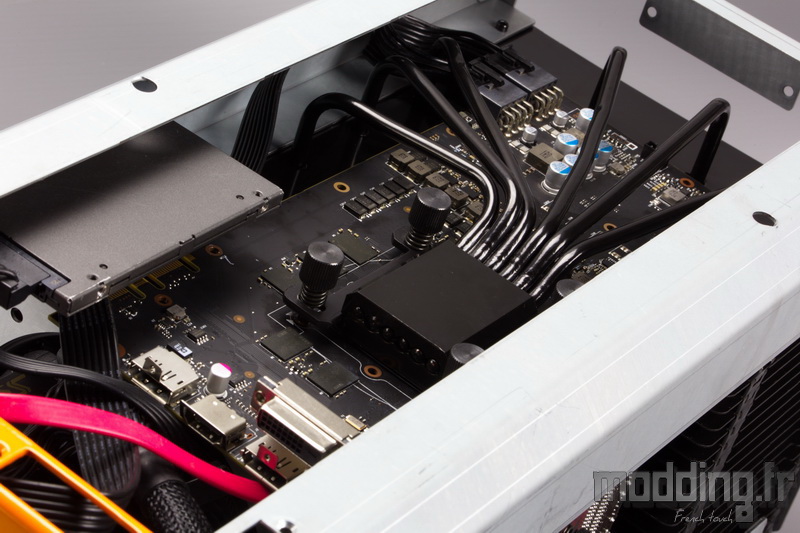

La carte graphique se positionne à la verticale avec ses sorties vidéos vers la base du The First.
La face du PCB présentant le GPU est tournée vers l’extérieur.

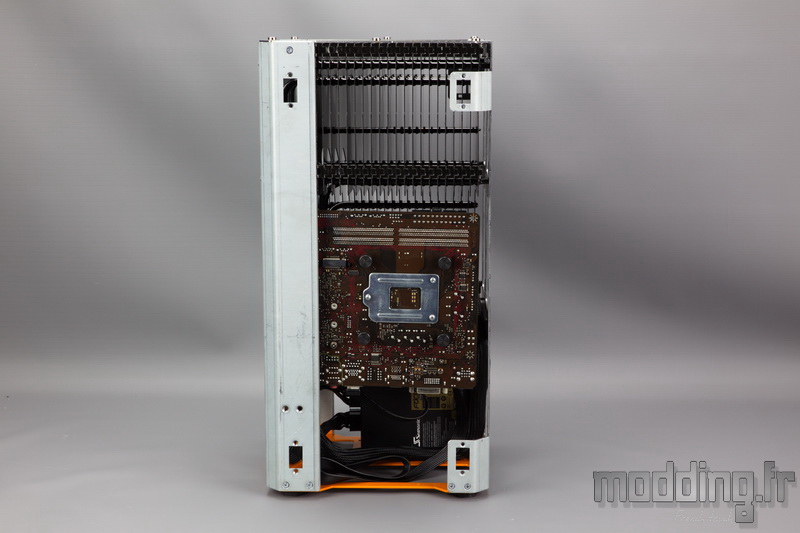

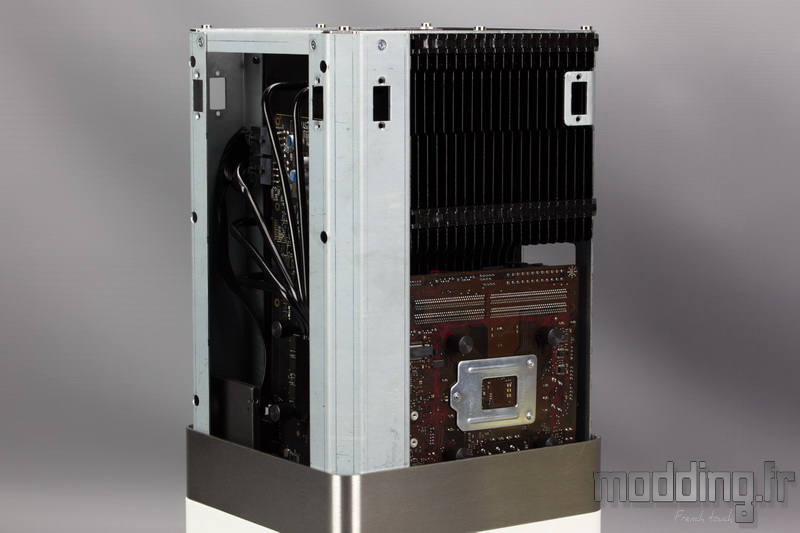

Un dernier quart de tour et nous avons l’emplacement dédié à la carte mère.
The First ne peut accueillir qu’un format mini ITX.

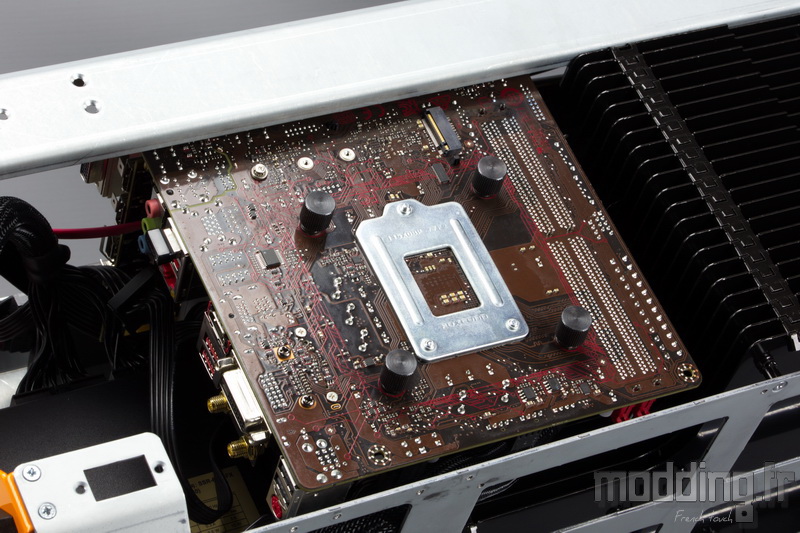

Contrairement à la carte graphique, la carte mère nous tourne le dos présentant le CPU vers l’interieur du boitier.
Ceci est lié au fait que MonsterLabo veuille garder la connexion directe des deux composants au niveau du port PCIe.
Bien sûr, les différentes sorties de la carte mère sont aussi orientées vers la base du The First.

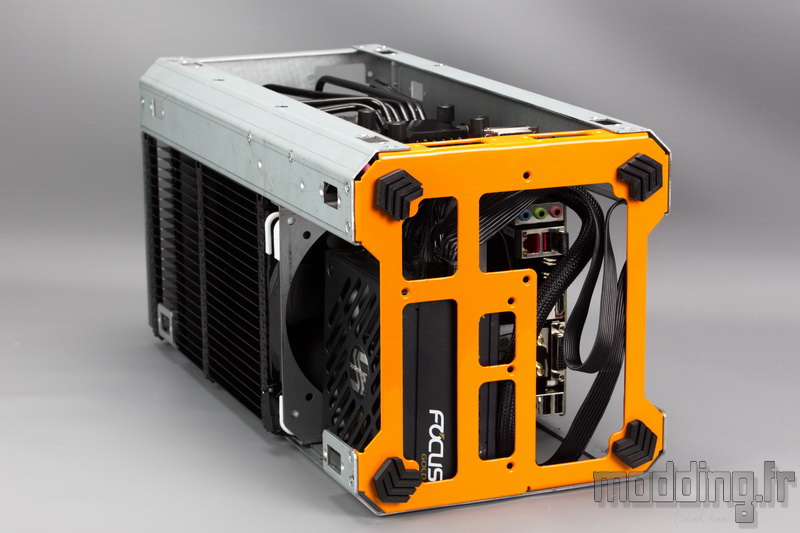

Voici une vue qui permet de mieux se rendre compte de la disposition de ces deux composants au sein du The First.

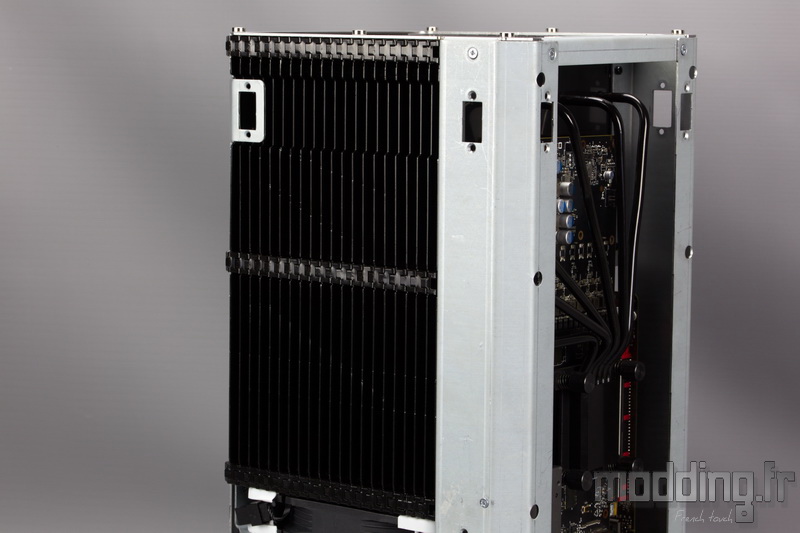

En ce qui concerne l’encombrement du radiateur au sein du châssis, nous avons, d’un côté, le bord des “ailettes” descendant jusqu’au ventilateur.

La carte graphique est parallèle à ces “ailettes”.

Le bord opposé de ces “ailettes” a subi une diminution de taille…

… Pour pouvoir intégrer la carte mère.

A proximité de la carte graphique, nous avons la possibilité de monter deux SSD ou du moins deux unités de stockage au format 2.5″.

La fixation se fait directement sur le montant.
Dans le cas d’un disque dur 2.5″, il est préférable d’y adjoindre des silentblocs sous la forme de rondelle en caoutchouc pour minimiser la transmission des vibrations au châssis.
A priori, ils seront prévus dans le bundle.

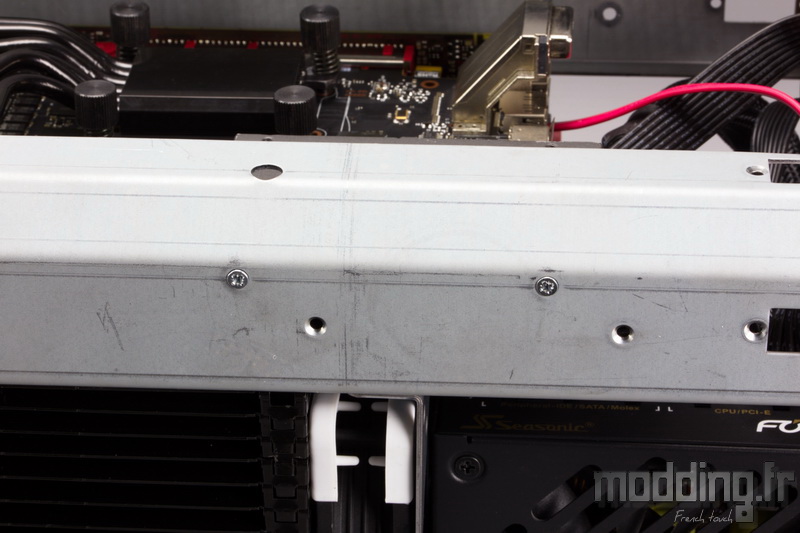

Il existe deux autres emplacements au niveau de la base orange.
Un emplacement dédié au format 2.5″ qui se situe sur le bord avant de cette base et sous la carte graphique mais, avec un léger décalé pour ne pas venir gêner les sorties vidéos.
Cependant, l’un des deux points de fixation est placé sous l’un des pieds en caoutchouc (en haut et à gauche sur la photo)… Il faudrait recentrer quelque peu cet emplacement.

Le second emplacement concerne un disque dur 3.5″.
Comme on peut le voir, la position des trois points de fixation sur la ligne médiane de la base, fait que le disque dur est littéralement collé au bloc d’alimentation… Pas vraiment au top…
De plus, cet emplacement n’est disponible qu’avec une alimentation au format SFX, le bloc ATX venant occulter ces points de fixation.
C’est la seule place qu’à réussi à dénicher MonsterLabo pour répondre à la demande de l’installation d’un tel dispositif de stockage.

On tourne la face ventilée de l’alimentation vers l’extérieur du châssis, surtout en présence d’un disque dur 3.5″.
Cependant, cela donne sur le côté du boitier et, à ce niveau, le carénage n’est point pourvu d’une quelconque ouverture même sous la forme d’une grille.
