Montage :
Avant de commencer le montage, nous allons nous intéresser à un texte porté sur l’un des rabats du carton.
Accompagné d’un point gros point d’exclamation, il est écrit en anglais et retranscrit en plusieurs langues dont le français.
Silverstone nous conseille de lire le manuel avant de commencer l’installation, ce que nous conseillons pour ne pas avoir à batailler dans le montage.
Le manuel d’utilisation donne toutes les étapes de montage avec un ordre chronologique au niveau des différents composants.
De plus il donne toute une série de chiffre permettant de connaitre les dimensions maximales des composants et ce en fonction de l’interaction de ces derniers entre eux et les différentes structures du châssis..
Nous vous invitons à télécharger le manuel sur le site de Silverstone ==> lien.
Le SG12 permet d’accueillir des cartes mères au format mini ITX mais aussi Micro ATX.
Nickel pour un boitier SFF!

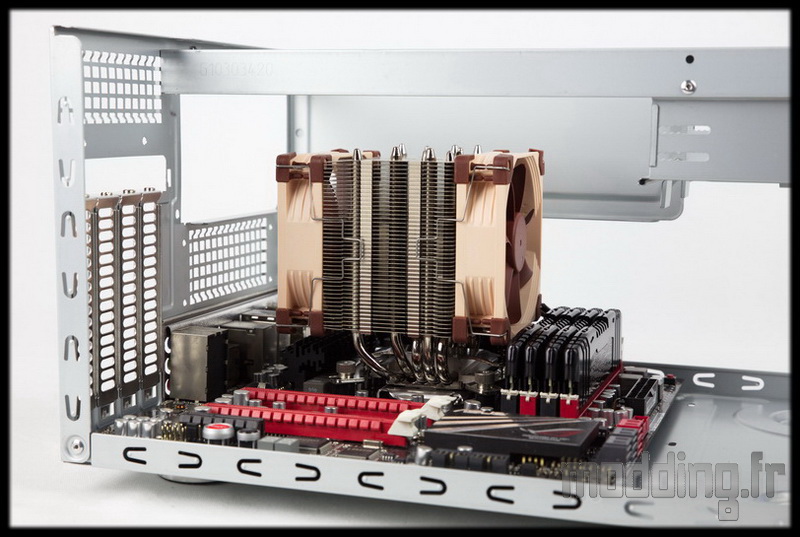

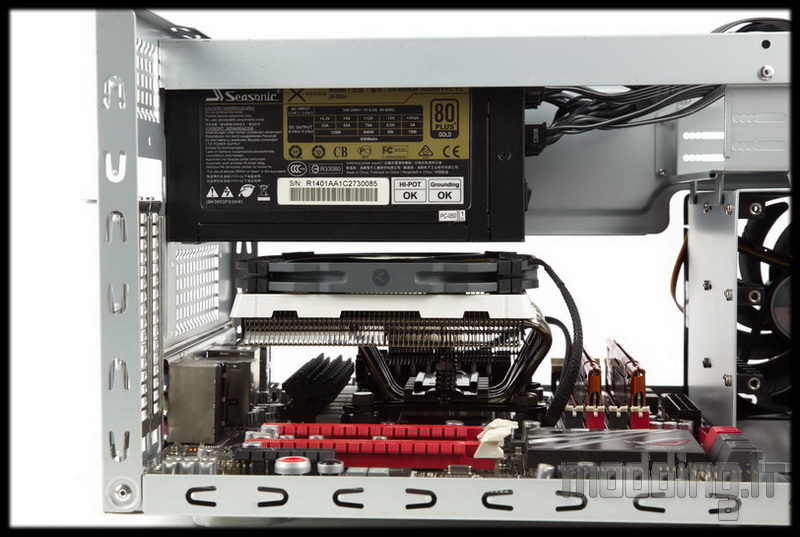

Par contre il faut preter attention à la hauteur maximale du ventirad de part la présence juste au dessus du bloc d’alimentation….
Nous avons ainsi 82 mm de disponible.
Un peu plus que limite pour notre “petit” Noctua NH-U9S… il faut alors se rabattre sur un top flow.

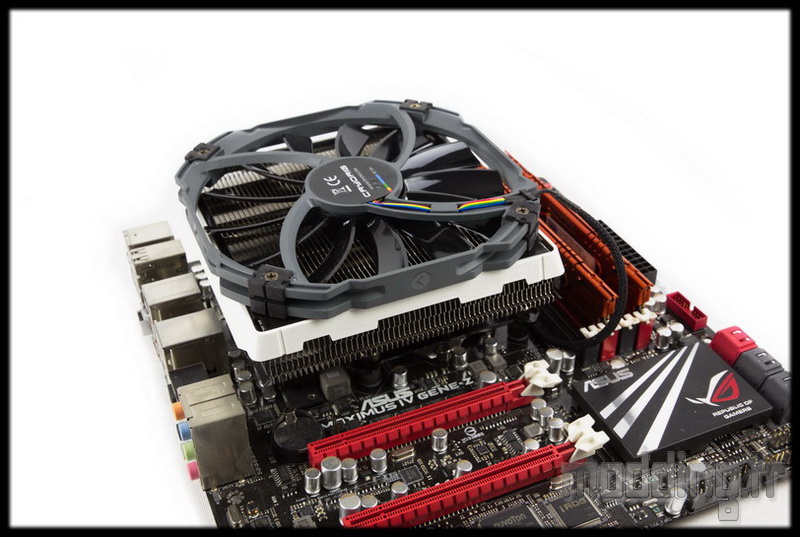

Pour cela nous avons ressorti notre Cryorig C1 avec ses 74 mm de hauteur.
Nous disions qu’une carte mère Micro ATX prend place au sein du SG12….

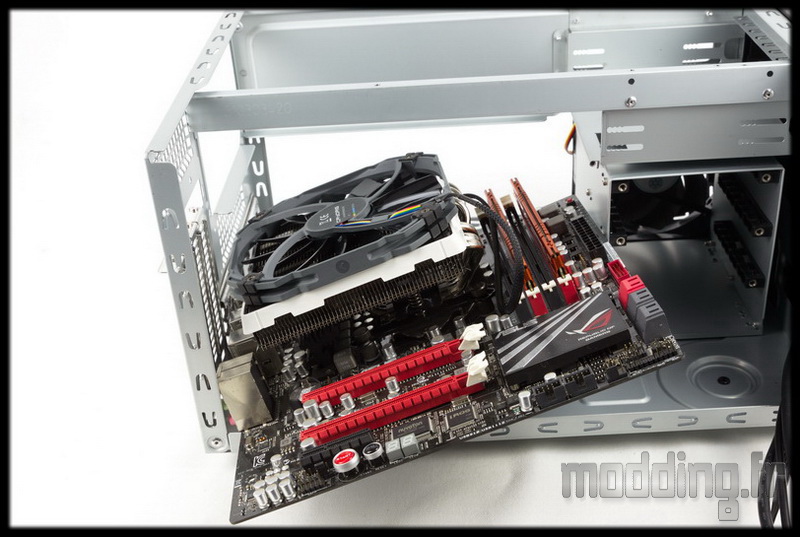

Il faut quand même jouer des coudes pour la glisser entre la paroi arrière du châssis et la cage HDD….
Nous aurions pu retirer cette dernière pour faciliter cette mise en place, mais on vous le déconseille si vous voulez remettre en place cette cage une fois la carte mère en place…

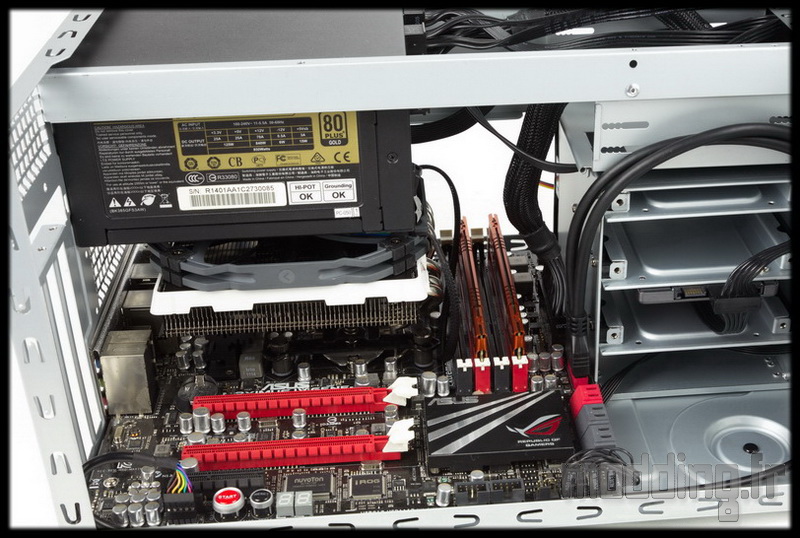

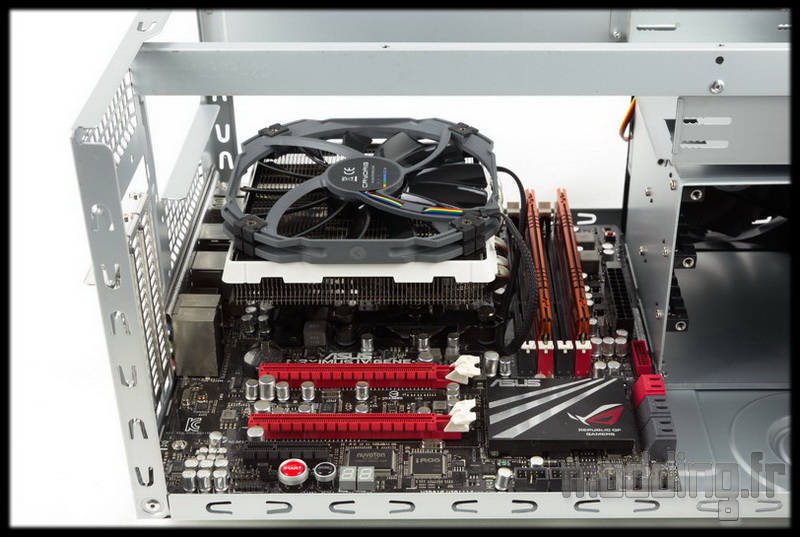

Une fois avoir pris le bon angle d’attaque, nous voila avec notre carte mère sur le fond du boitier et fixée sur les entretoises.
Remarquez que l’on a placé le ventilateur du C1 en Pull (souffle vers le haut)….
… La raison principale est que l’alimentation va se trouver juste au dessus!
Donc nous voulions faire coïncider le flux d’air du ventirad avec celui du ventilateur de l’alimentation. Qui plus est, c’est ce dernier qui est le seul à pouvoir se charger d’extraire activement la chaleur accumulée au sein du boitier…. (à ses dépends…).
Jusque là, cette méthode est la plus logique, mais…. notre ventirad ne l’entends pas de cette oreille… Jeu de mots subtil pour révéler que la position inversée du ventilateur au niveau du C1 est catastrophique d’un point de vue nuisance sonore : un bruit de crécelle très prononcé… du coup les tests se feront avec le ventilateur en Push (un sens du flux qui va rentrer en contradiction avec le flux de l’alimentation).
En l’état, le SG12 ne donne pas la possibilité de mettre en place un AIO….
En fait Silverstone préconise tout simplement un de ses ventirads : le NT06-Pro qui rentre pile poil sous le bloc d’alimentation et a un ventilateur sous le radiateur qui souffle vers le Haut.
On passe ensuite à l’installation du lecteur optique.

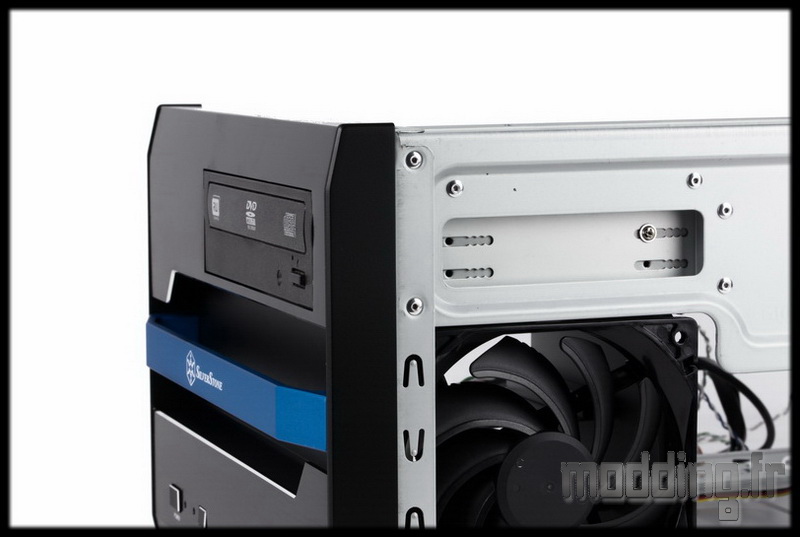

Il faut retirer le cache de la façade et glisser le lecteur dans son logement.
La fixation se fait par des vis M3 contenues dans le bundle.

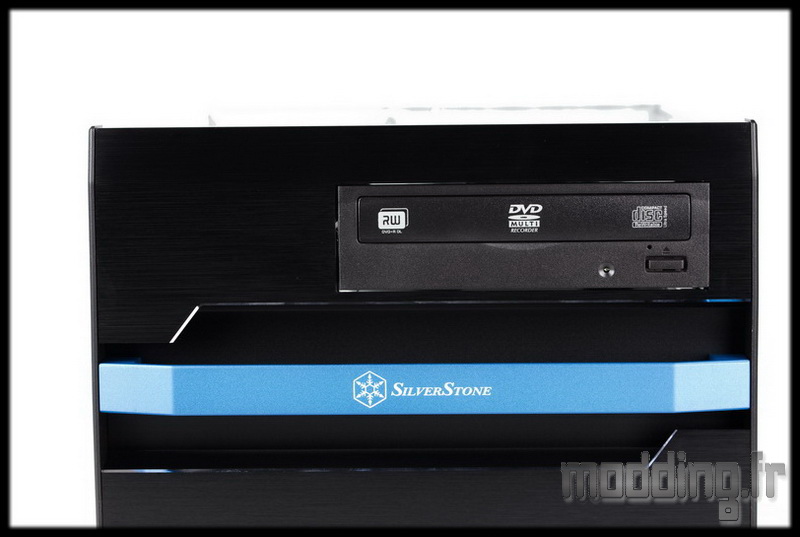

Mais n’est il pas dommage de gâcher la belle façade en alu brossée du SG12 avec ce lecteur….
L’harmonie s’en retrouve completement bousculée…

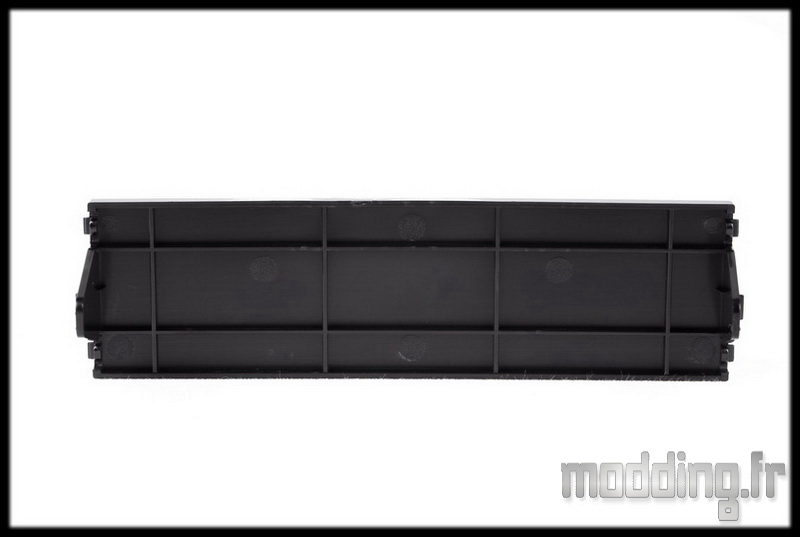

Contrairement au SG11, le cache baie n’est pas pourvu d’un profil permettant de le fixer sur le tiroir du lecteur optique.
D’ailleurs nous n’avons pas de scotch double face dans le bundle… Il faudra passer par la case DIY (Do It Yourself).
Le SG12 accueille sans problème notre alimentation Seasonic et ses 160 mm de profondeur.
Nous pouvons aller jusqu’à 180 mm et plus. En fait la restriction est etablie en fonction de la mise en place ou non du lecteur optique ou de la profondeur de ce dernier.
Ne pas oublier de prendre aussi en compte la sortie des câbles.
Nous avons plusieurs emplacements pour monter une unité de stockage 2.5″.
La première option est d’utiliser la plaque au dessus de la baie 5.25″
De par l’absence de silentbloc, il est préférable de monter des SSD.
La fixation se fait par le dessous à l’aide d’un tournevis et de 4 vis M3.

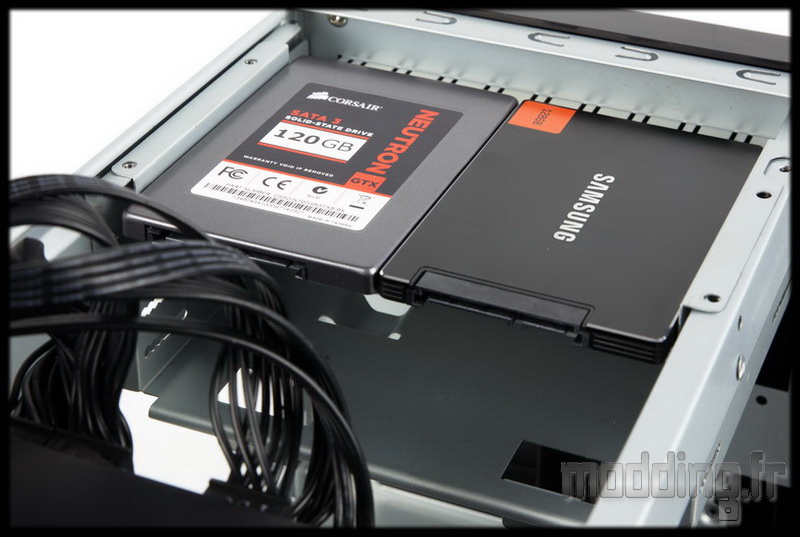

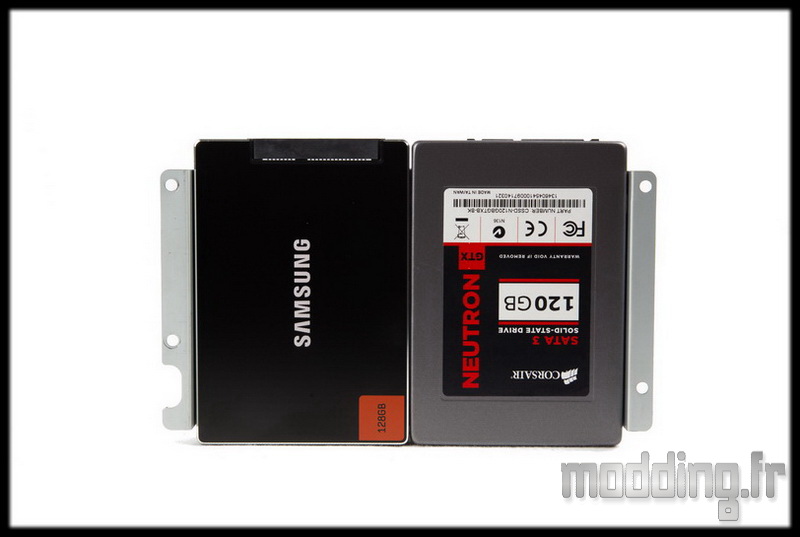

La platine supérieure permet d’accueillir deux SSD.
Il faut prêter attention à positionner le SSD pour avoir la connectique vers l’arrière.
Ne reste plus qu’à replacer la platine dans le boitier.
Deuxième option : fixation dans la cage HDD.

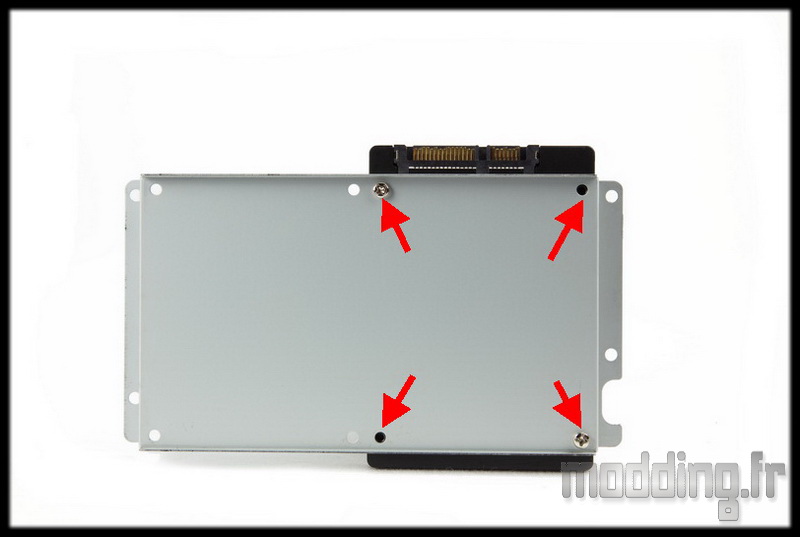

L’unité de stockage se fixe sous le tiroir par 4 vis M3 au niveau des flèches rouges.
La connectique vers l’entrée de la cage HDD.

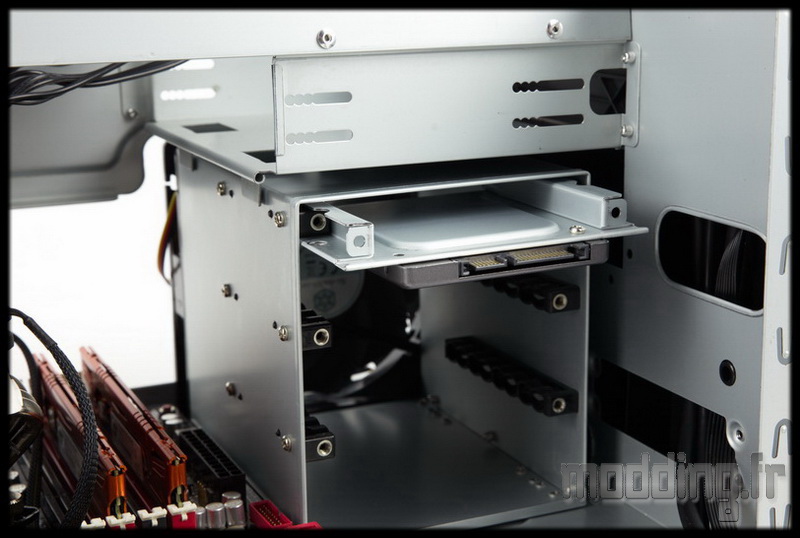

On glisse ensuite le tiroir dans la cage.
Le profil des glissières en plastique peuvent, un tant soit peu, amortir les vibrations d’un disque dur.
On pourra assurer la fixation du tiroir par deux vis.

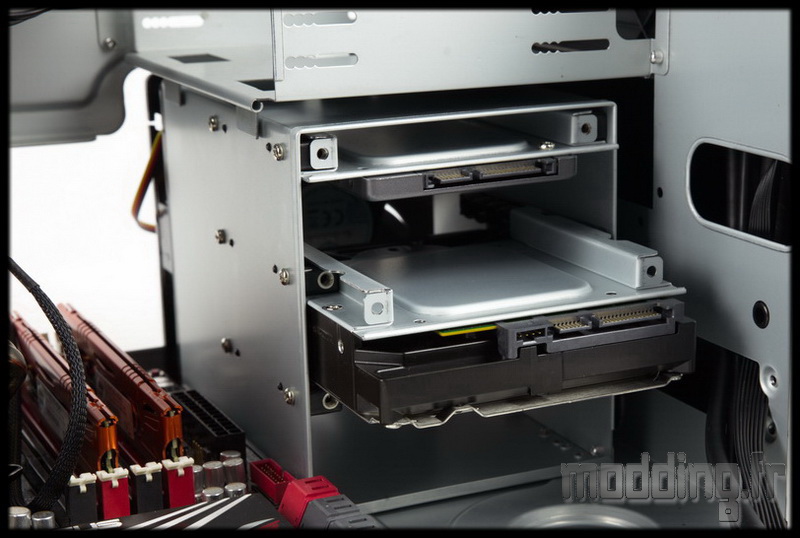

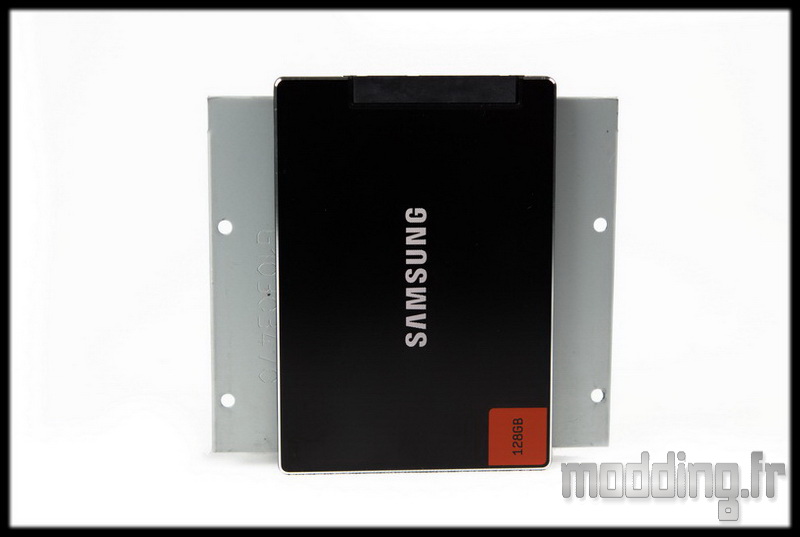

Chacun des trois tiroirs peut accueillir une unité 2.5″ ou 3.5″.

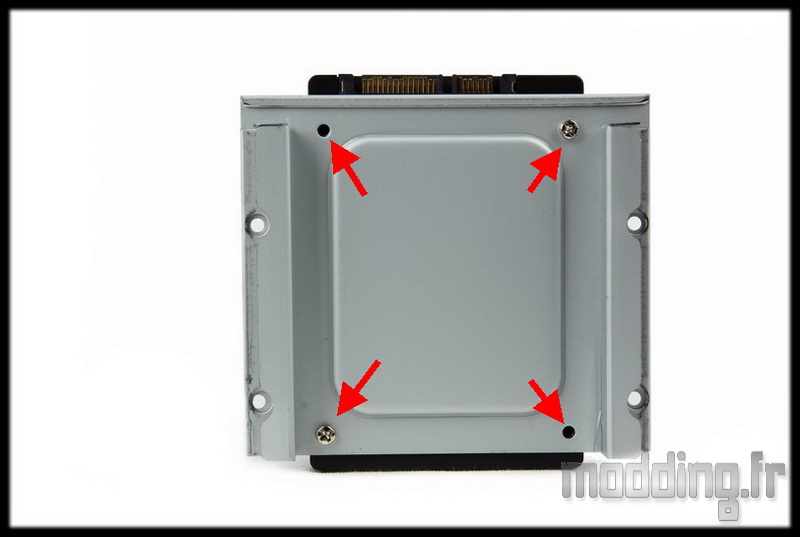

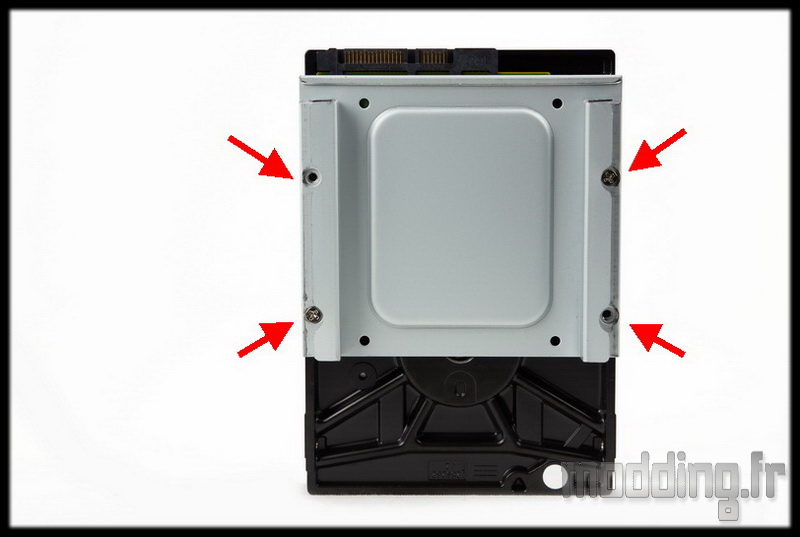

Pour un HDD 3.5″, la fixation se fait toujours en plaçant l’unité par en dessous. Seul les trous diffèrent.
Ne reste plus qu’à glisser le tiroir dans la cage HDD.
La troisième option : support multiple.
Ici aussi, pas de silentbloc … donc un support orienté SSD.

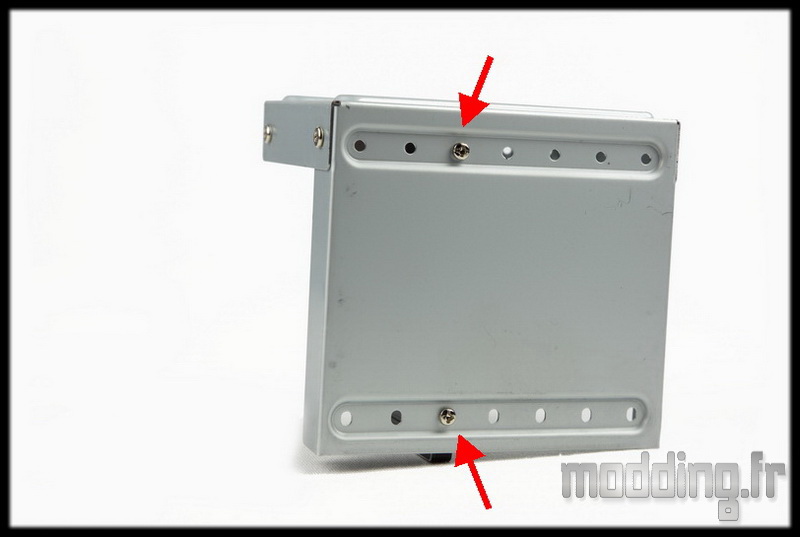

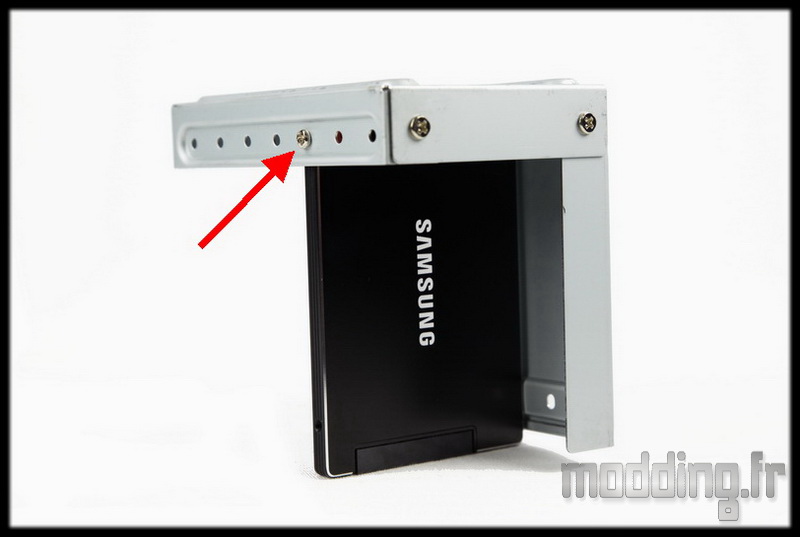

Nous avons deux points de fixation d’un coté.
Et un troisième de l’autre coté.
Nous avons le choix quant au sens recto verso du SSD, mais la connectique est par contre toujours vers le bas (logique!).

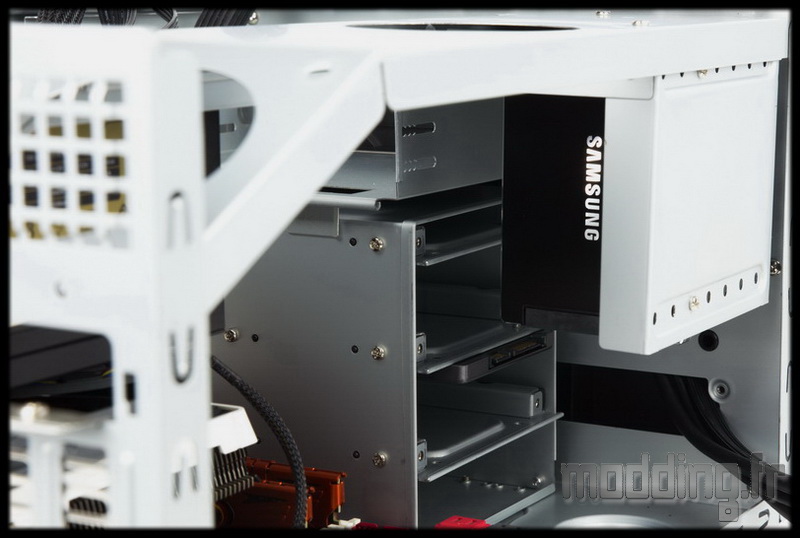

Ne reste plus qu’à mettre en place le support sur la platine supérieure.
Nous avons la possibilité de fixer jusqu’à 7 unités 2.5″ sur ce support !!!
On rajoute les deux au dessus du lecteur optique et nous en sommes à 9 + les trois de la cage HDD, si ils ne sont pas occupés par des disques durs 3.5″.
L’utilisation de ce support contribue à la limitation de la longueur de la carte graphique.
C’est là que plusieurs éléments entrent en jeu dans la restriction de cette longueur.
En fonction du port PCIe pour la mise en place de la carte graphique, le support peut poser ou non problème.

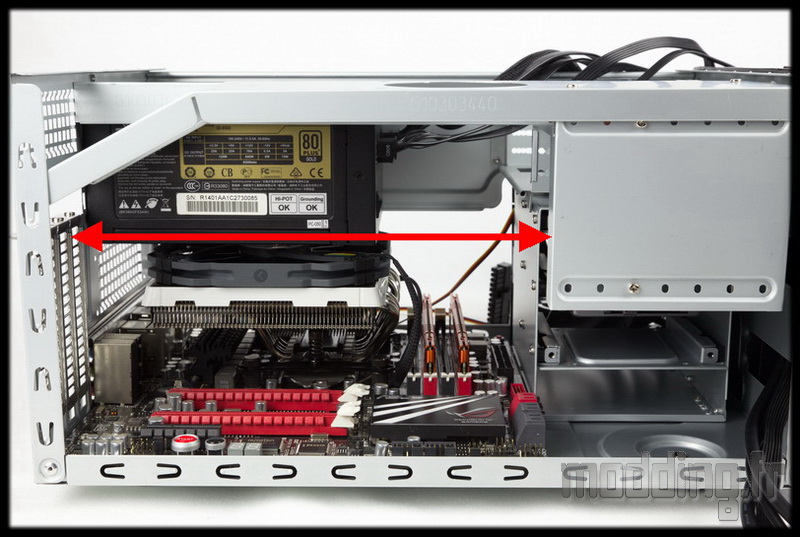

Globalement,nous avons 249 mm de disponible au minimum.
Ensuite si le support multi SSD ne gène pas en lui même, ça sera la position du plus proche SSD qui limitera la longueur de la carte graphique.

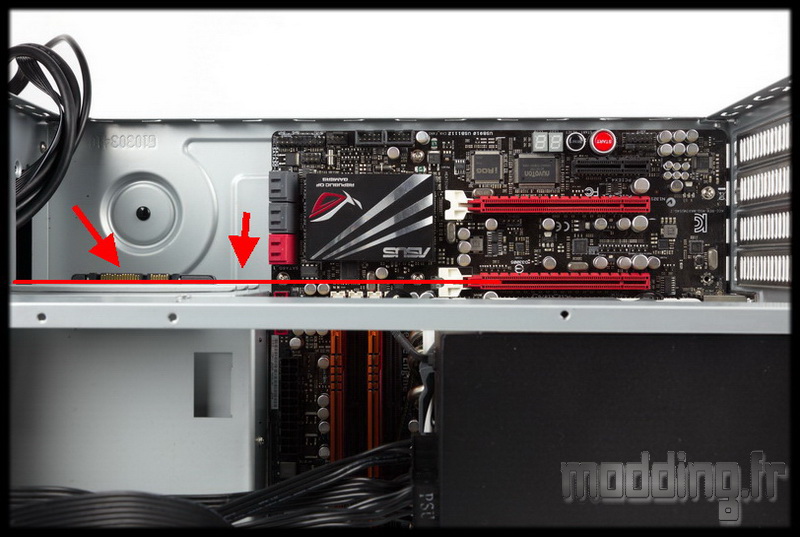

Autre élément restrictif : la cage HDD dans le cas de l’utilisation du premier port PCIe.
Comme on peut le voir avec le trait rouge, ce port est dans l’alignement des tiroirs de la cage.
La position de la cage est aussi liée au ventilateur utilisé. En effet, les trous de fixation de cette cage sont oblongues et nous pouvons jouer sur la position de cette cage en fonction de l’épaisseur du ventilateur utilisé.
Vient ensuite la question sur le type de connecteur utilisé au niveau de l’unité de stockage.

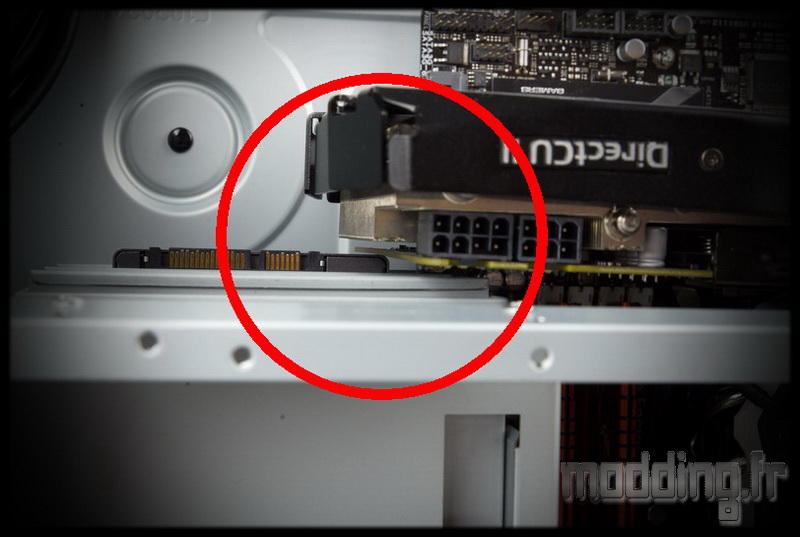

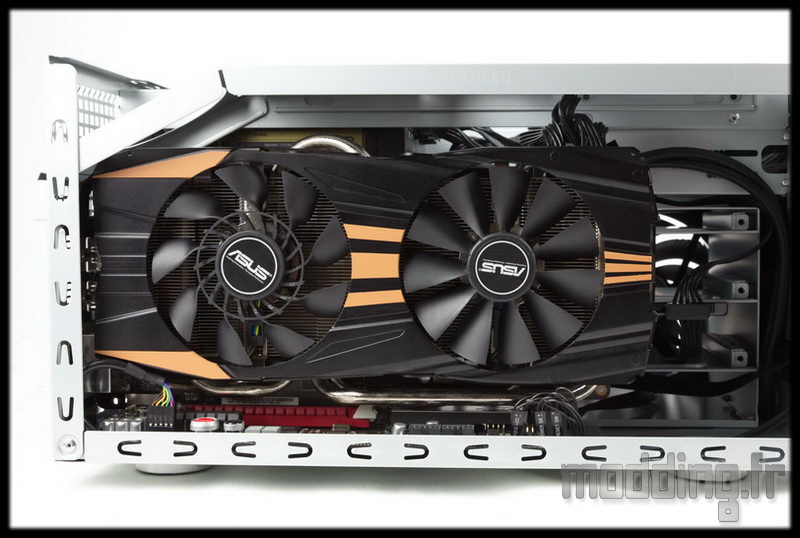

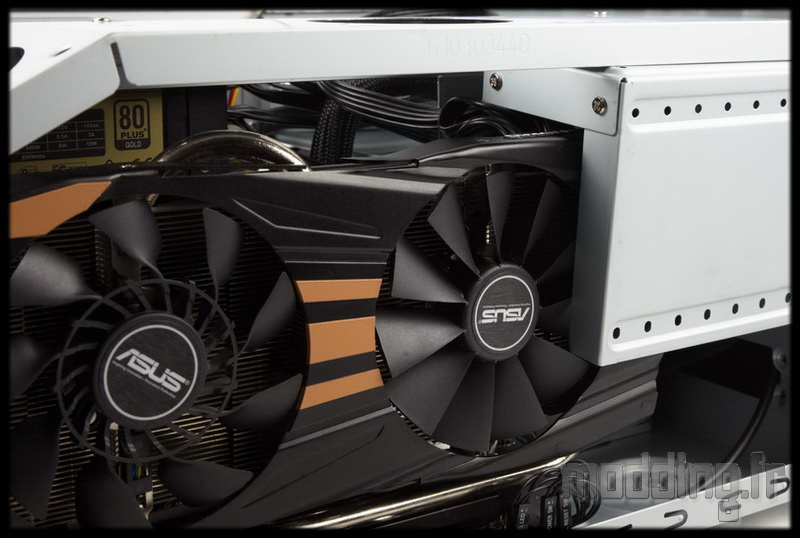

On voit bien ici que notre carte graphique, et ses 284 mm, s’appuie sur le SSD.
Plus longue, et on ne pourrait pas mettre en place la connectique du SSD.
Dans notre cas, nous avons deux choix :
- reculer la cage HDD, ce qui implique de remplacer le ventilateur de 25 mm d’origine par un 15 mm.
- de passer sur le deuxième port PCIe.
Le deuxième choix implique de ne pas pouvoir mettre en place le support multi SSD.
Au final, le SG12 permet de mettre en place de longue carte graphique, mais il y a des compromis à faire.
Globalement, nous avons :
- 249 mm de longueur minimale sans être gêné par les différents supports de stockage
- 292 mm jusqu’à la connectique de l’unité dans la cage HDD
- 365 mm sans unité de stockage dans les supports (mis à part la platine supérieure) ou sur le 2eme port PCie sans le module multi SSD.
Avant la mise en place de la carte graphique, nous conseillons de brancher les différents câbles.
Ensuite on met en place la carte graphique sur le port PCIe qui sied le mieux.

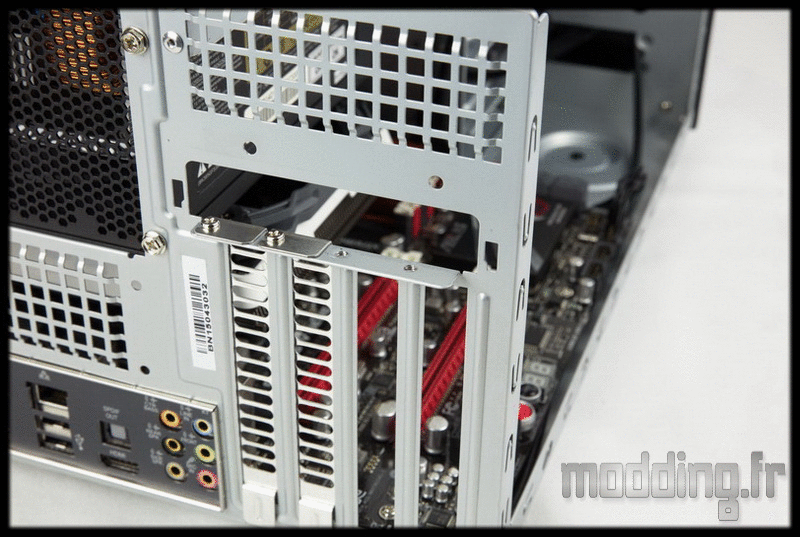

On note que les vis de fixation du cache des équerres prend aussi en charge la fixation arrière de la platine supérieure.
Mais avant de la mettre en place, il convient de brancher les câbles d’alimentation de la carte graphique sinon, par la suite, la tache est moins aisée.

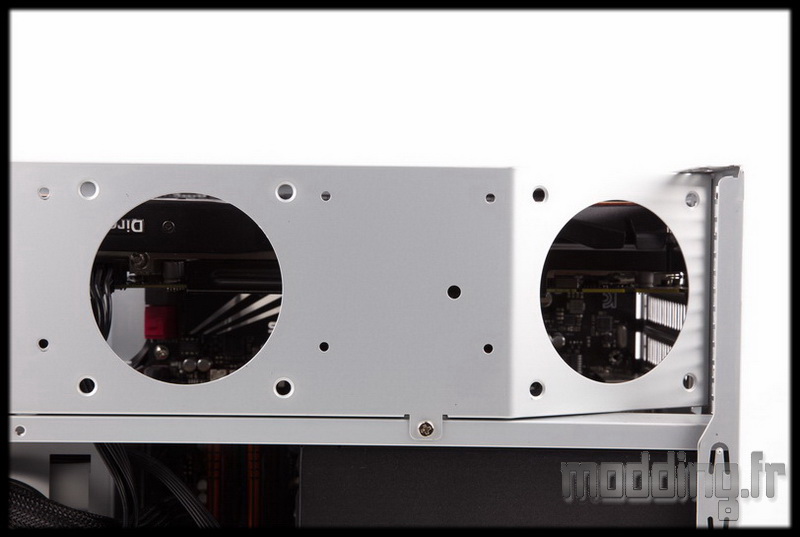

Les deux emplacements pour ventilateurs 80 mm contribuent au refroidissement des cartes graphiques, notamment dans le cas de multi GPU pour que celle qui est sur le premier port puisse respirer.

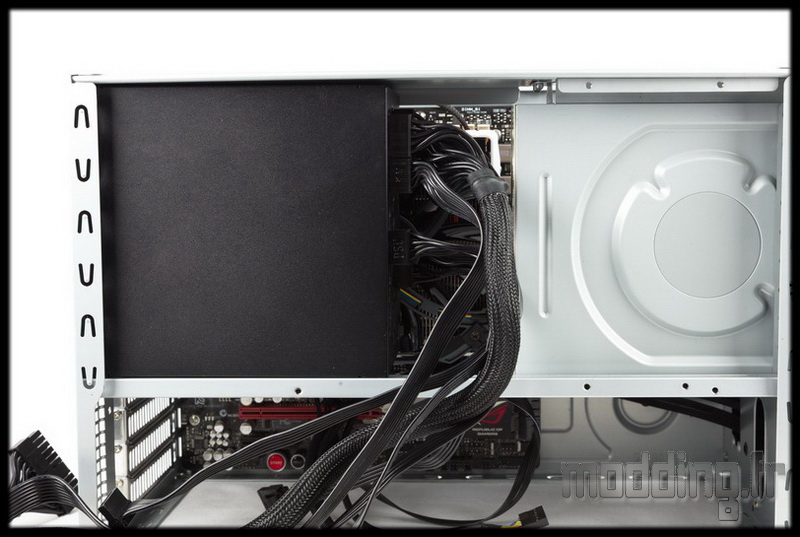

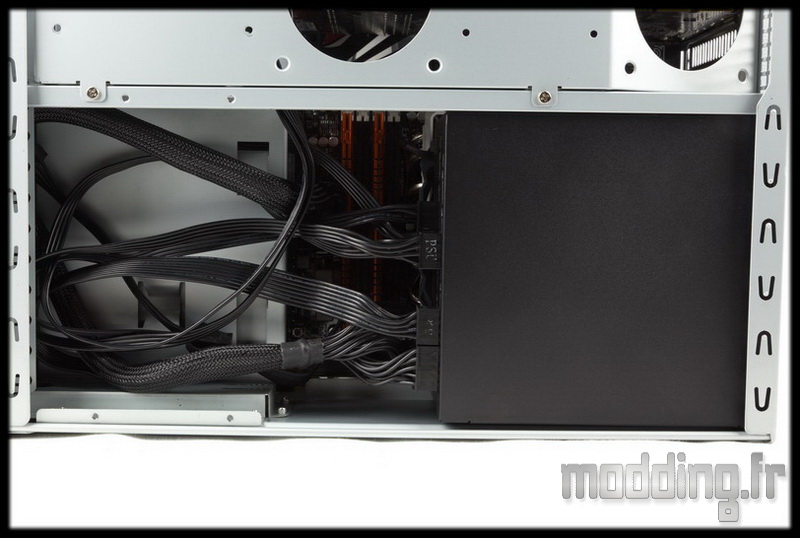

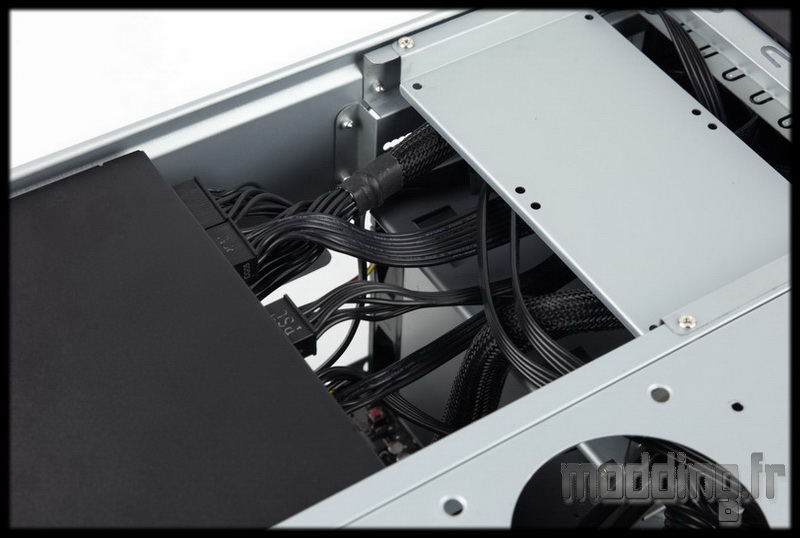

Une fois que l’on a branché tous les câbles, il faut les ranger soigneusement…
L’absence de lecteur optique facilite grandement la tache à vrai dire.
Et cela ne gène en rien la mise en place du support SSD.
C’est là qu’il faut bien mesurer la place laissée en fonction de la profondeur de l’alimentation et en présence d’un lecteur optique.
Nous remettons le capot.
Le look est une chose mais le coté fonctionnel peut se révéler aussi important surtout dans un boitier ou la ventilation active est limitée.

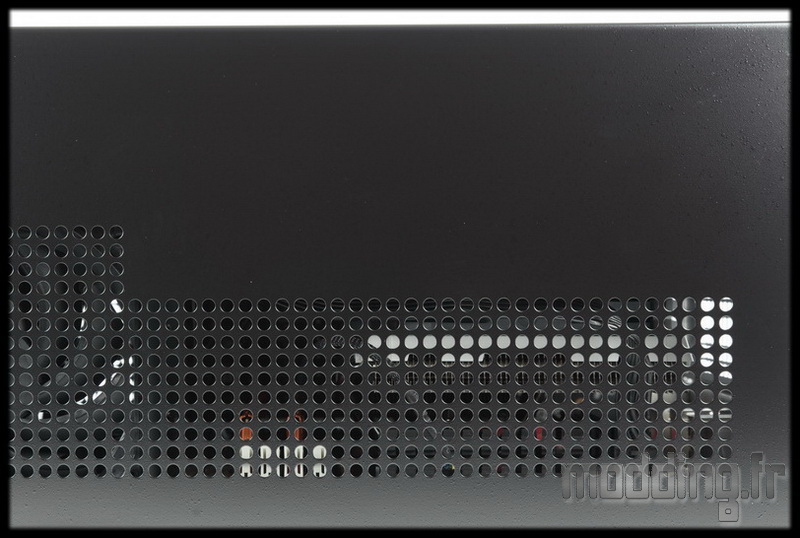

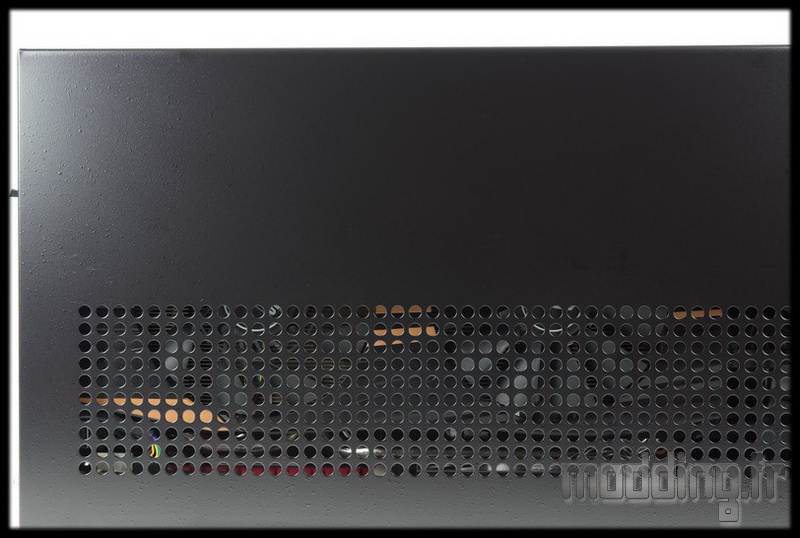

La grille serait plus efficace en se positionnant un peu plus haut pour que les ventilateurs de la carte graphique profitent pleinement de cette ouverture sur l’extérieur.
Même constat pour l’ouverture au niveau du ventilateur de la cage HDD qui n’est pas bien en face, voire même assez grande.
Le reste de la grille contribue à l’apport passif de l’air extérieur au sein du boitier.
