L’intérieur :

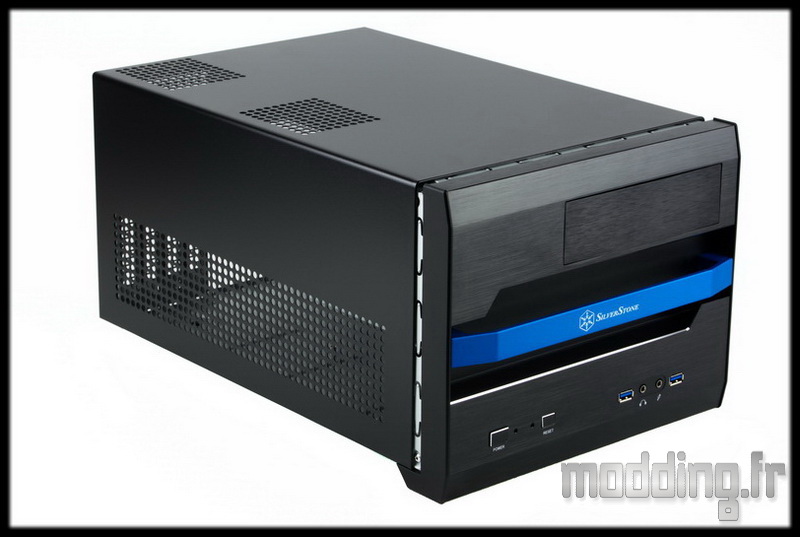

Pour ouvrir le boitier, il faut se munir d’un tournevis cruciforme… Une fois les trois vis retirées, nous pouvons enlever le capot.
Cela se fait en deux temps : on le glisse vers l’arrière et ensuite on écarte légèrement les parois latérales et on soulève le tout.
Le carénage est de couleur grise à l’intérieur…

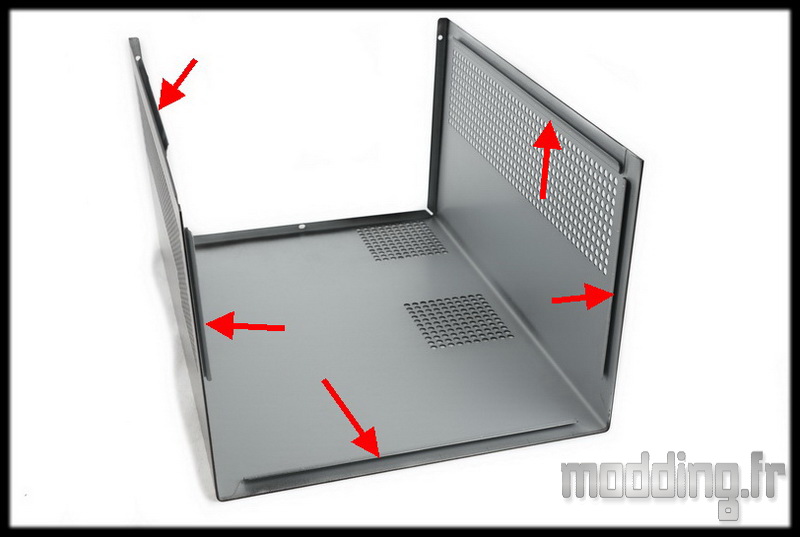

Il est pourvu de glissières, 3 à l’avant et une sur chaque bord des parois latérales, qui viennent s’encastrer sur les montants du châssis, assurant ainsi le maintien du capot.

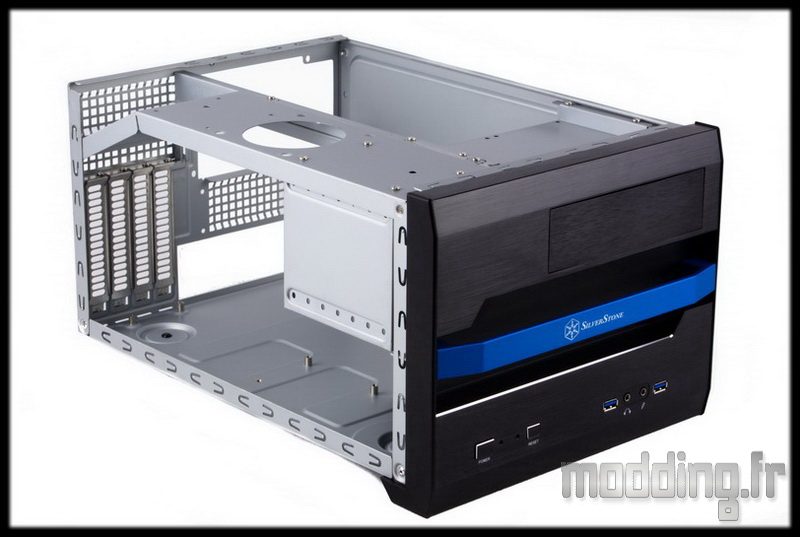

On découvre un intérieur qui demeure gris…
Si compare avec le SG11 ou le SG01, nous ne noterons aucune différence dans la disposition des différents emplacements dont est constitué le SG12.
Sur l’avant du boitier, nous avons l’unique baie 5.25″ avec un système de fixation classique par vis.

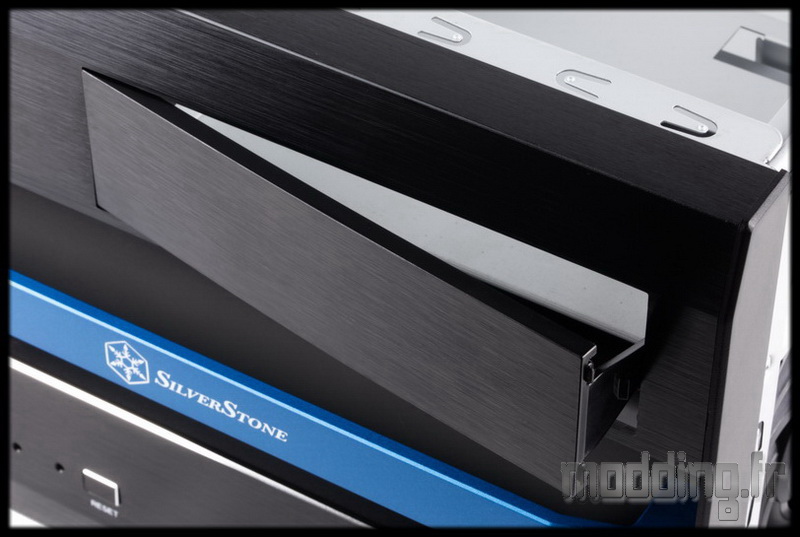

Le cache se déclipse par l’intérieur du boitier.

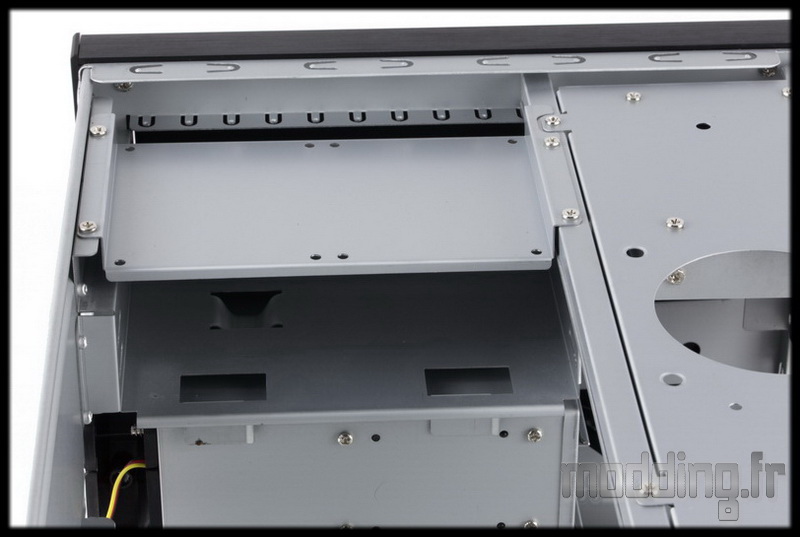

Au dessus de la baie 5.25″, nous avons une platine qui permet d’accueillir deux unités de stockage 2.5″ (l’absence de silentbloc conviendra plus à la mise en place de SSD).
Cette platine est amovible et est fixée par 4 vis sur les traverses du châssis.
Sous la baie 5.25″, la cage HDD prend place.
Comme nous l’avons vu dans la rubrique précédente, elle est fixée au châssis par 4 vis dont l’accès se fait par le dessous du boitier.

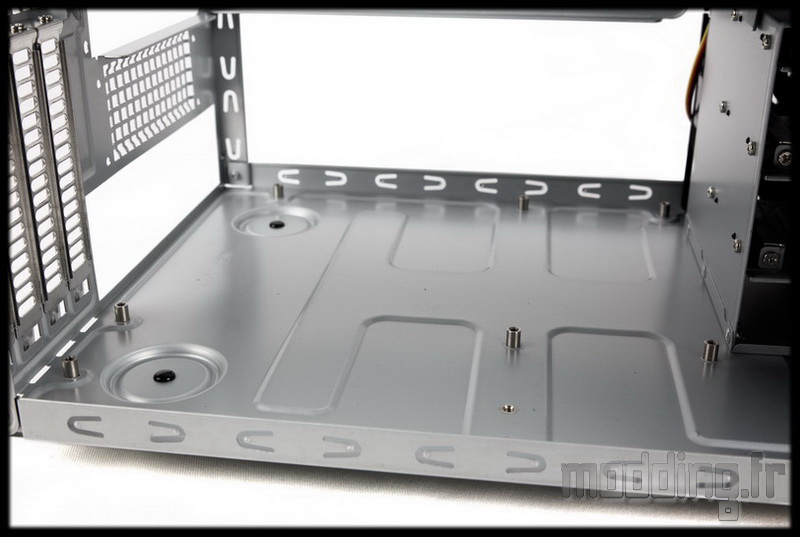

Sur la partie arrière, nous avons l’emplacement de la carte mère.
Nous allons ainsi pouvoir placer une carte mère au format mini ITX ou Micro ATX.
La plupart des entretoises sont déjà en place, sauf une présente dans le bundle.

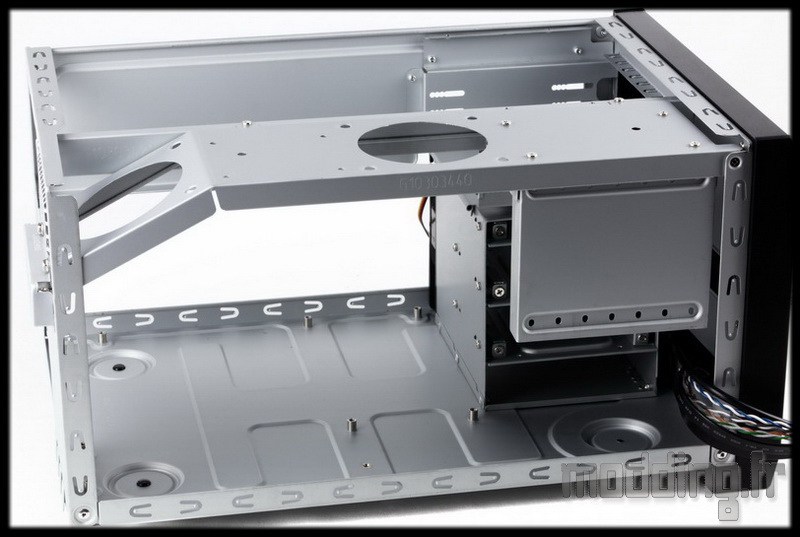

Une autre platine vient chapeauter l’emplacement de la ou les cartes graphiques, elle relient la partie avant du châssis à la partie arrière.
Vers l’arrière elle part en biseau, elle intègre deux emplacements pour ventilateur en 80 mm.

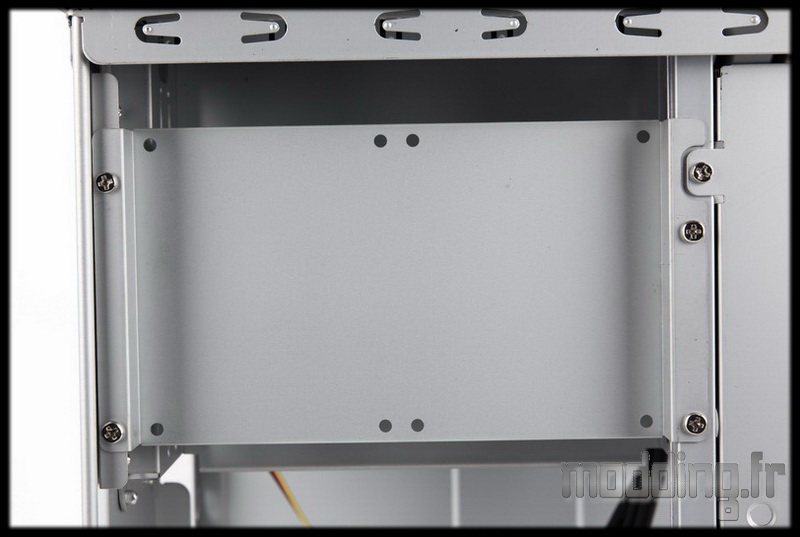

Fixée sur cette platine dans la partie avant, nous avons une deuxième cage pour SSD.
A première vue, elle est pourvue de 7 trous ce qui laisse supposer la possibilité de monter 7 unités de stockage comme nous le verrons plus tard.

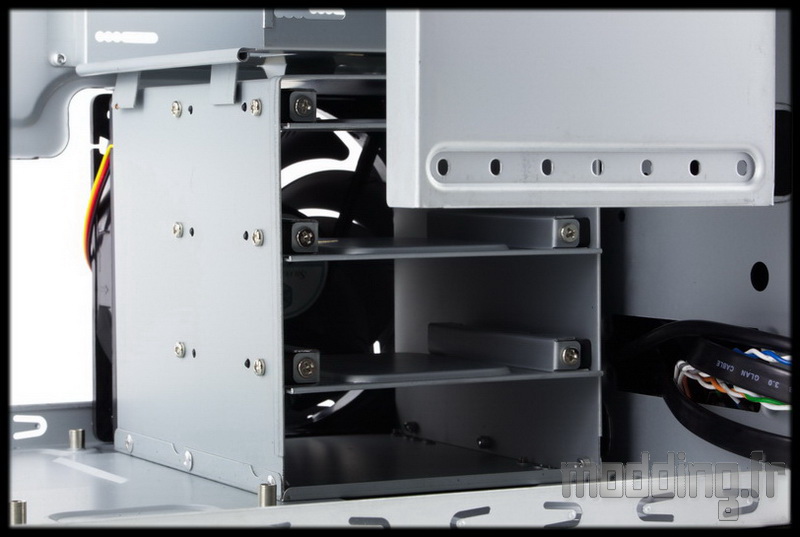

Cette platine est amovible et une fois retirée, nous permet de revenir sur la cage HDD.

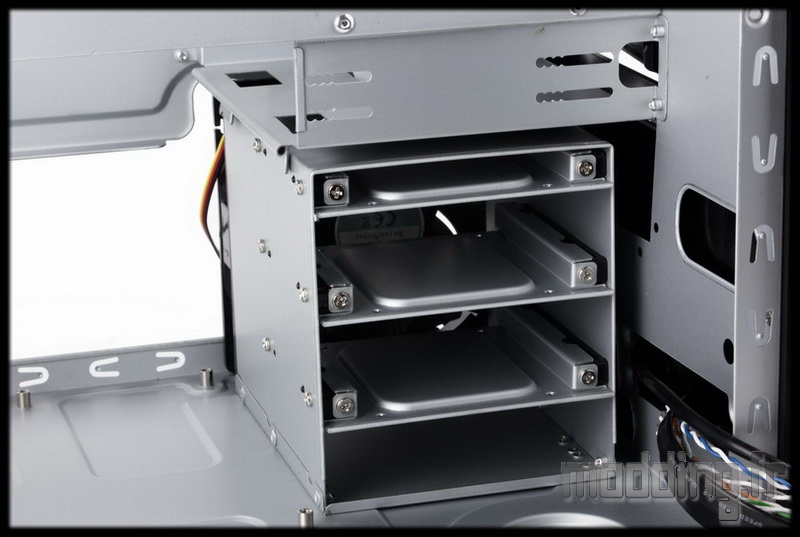

Elle contient 3 emplacements sous forme de tiroir qui glisse le long de rail. Deux vis permettent d’assurer leur maintien.

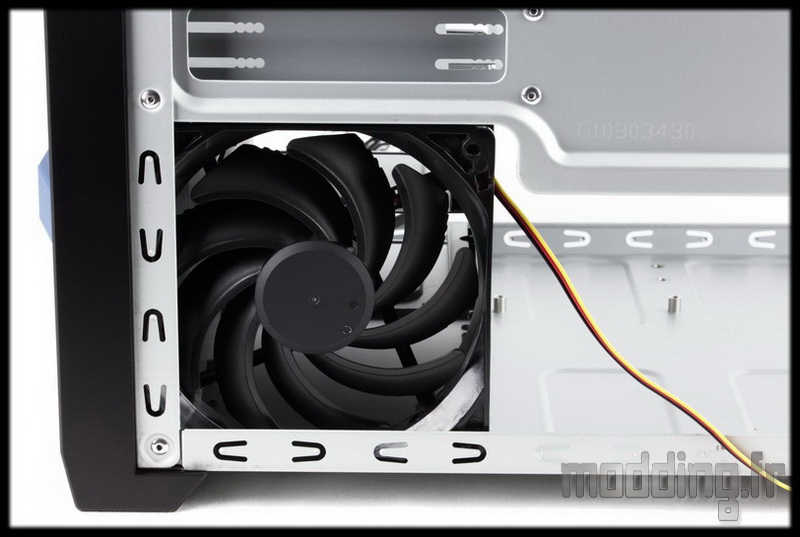

En retournant le boitier, nous voyons que le fond de la cage est doté de l’unique ventilateur du SG12…
