Tests :
Config de test :
Niveau sonore
Les ventilateurs du Spec Omega RGB
Un test est effectué sur les ventilateurs du boitier : HD120 RGB
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Corsair HX750 Platinum en mode Hybride (ventilation off).
Les relevés se font sous différentes tensions appliquées au ventilateur, elles sont contrôlées par un multimètre.
Niveau sonore
Vitesse de rotation
Avec une vitesse maximale relevée à 1700 tr/min, on imagine bien que ça souffle comme il se doit! du coup le niveau sonore s’en ressent sans pour autant être l’équivalent de certaines turbines.
En passant sa vitesse au minimum le HD120 peut se révéler être très discret.
Ambiance sonore
Le sonomètre est placé à deux endroits :
- à 25 cm de la porte latérale droite du boitier, à mi-hauteur.
- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation boitier 5 V – Ventilation Corsair H60 20% (AIO 20% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation Corsair H60 20% (AIO 20% – Boitier 12 V)
- Ventilation boitier 5 V – Ventilation Corsair H60 100% (AIO 100% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation Corsair H60 100% (AIO 100% – Boitier 12 V)
Le ou les ventilateurs du boitier sont branchés sur des adaptateurs Molex en 5 V et 12 V, le ventilateur de notre AIO est géré par QFan Control de notre carte mère Asus.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tournant par défaut (mode hybride).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…ni même une mouche! en même temps, elles se sont mises à l’abri de la pluie….).
Pour avoir un relevé ‘’référence’’ du niveau sonore, nous avons soumis au sonomètre la config hors du boitier avec un relevé à 30 cm (pour palier à la distance dans un boitier) en position latérale et au-dessus telle que la carte mère et le Corsair H60 se positionnent dans le boitier.
Lorsque l’ensemble de la ventilation est au repos, le boitier reste relativement discret, pas des plus silencieux mais le Spec-Omega RGB embarque deux ventilateurs HD120 RGB.
La colonne “AIO 100% – Boitier 5 V” permet de quantifier la filtration de la nuisance sonore issue de la la config. Le Top du boitier filtre mieux les nuisances que le panneau en verre trempé et ce malgré la présence d’une partie équipée d’une grille Mesh.
En passant la ventilation à sa vitesse maximale, ça souffle fort … et forcement on ne peut qu’entendre cette soufflerie.
Température
Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches, à 4 cm au-dessus de la carte graphique.
Le relevé des températures de la carte mère (sondes SYSTIN et CPUTIN) et de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor.
De même pour le processeur, où l’on prend une moyenne des 4 cœurs.
Le ventilateur du Corsair H60 est configuré dans le bios avec QFan Control comme suit :
- 0° –> 40° = 20%
- 40°–> 55° = 20% –> 100%
- 55° et + = 100%
On effectue les relevés avec la ventilation du boitier à 5 V et à 12 V sous :
- OCCT CPU
- OCCT CPU + démo en boucle de 3D Mark Fire Strike.

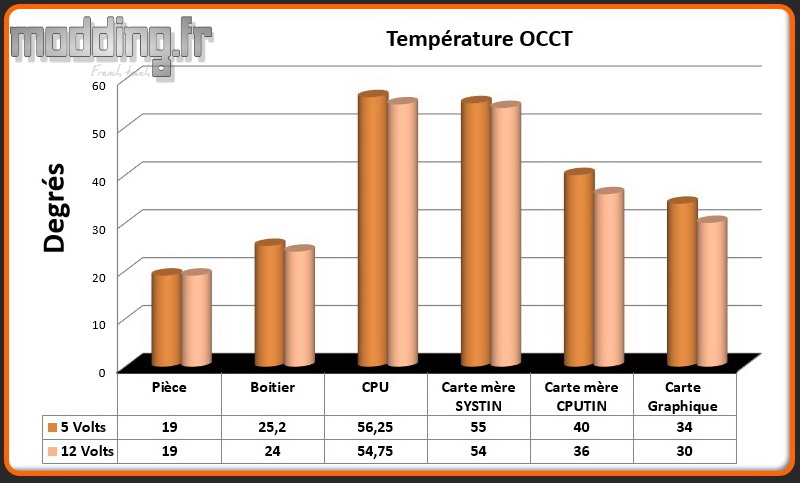

OCCT CPU
OCCT CPU + Fire Strike
Le passage de 5 V à 12 V impacte les performances de refroidissement surtout lors du test combiné mettant à contribution le CPU tout comme le GPU.
Nous avons alors une différence de 4° sur le CPU, mais le niveau sonore est plus conséquent…
Nous allons comparer les résultats avec ceux relevés sur la config hors du boitier (Référence). Cela permet de mieux apprécier la capacité du boitier à évacuer la chaleur engendrée par les composants.
Nous prenons seulement en compte les résultats du test du boitier effectué avec leurs ventilateurs alimentés en 12 V.
Les résultats sont exprimés en valeur Delta, c’est à dire la différence avec la température de l’air ambiant.
Comparatif OCCT CPU
Comparatif OCCT CPU+Fire Strike
