Démontage :
Pour une fois, nous commençons par le Top… Vu qu’il est très facile de retirer ce dernier étant maintenu par deux vis à main et des encoches le long de ses bords qui viennent s’ancrer sur le haut du châssis.
Une fois les vis enlevées, il suffit juste de faire glisser le Top vers l’arrière du boitier.

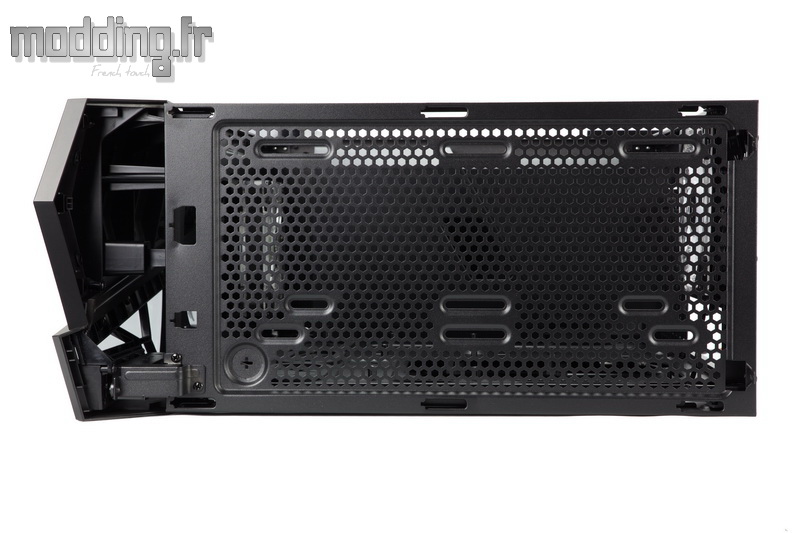

La carenage laisse place à deux emplacements pour ventilateurs en 120 mm ou 140 mm.

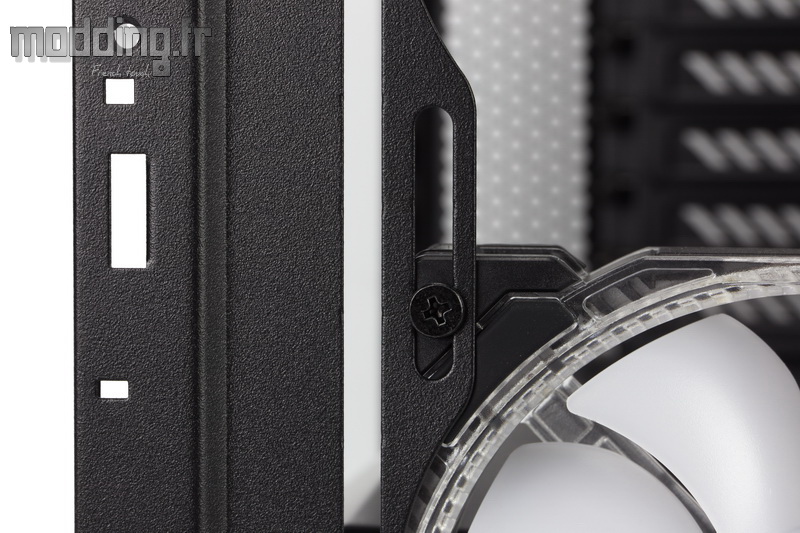

Les trous de fixation sont, ici aussi, de forme oblongue afin d’ajuster la position des ventilateurs voire d’un radiateur.
Afin de limiter une gène avec la carte mère, les emplacements sont décalés vers la porte principale.
Nous avons un autre détail concernant le watercooling avec la présence d’un emplacement de forme ronde dédié à la fixation d’un fillport.
De type arrachable, il évite d’avoir recours à une perceuse munie d’un foret étagé.
La structure en plastique du Top est en deux parties clipsées entre elles, une vis au niveau de la pointe du triangle extrême de la partie pleine assure l’assemblage.

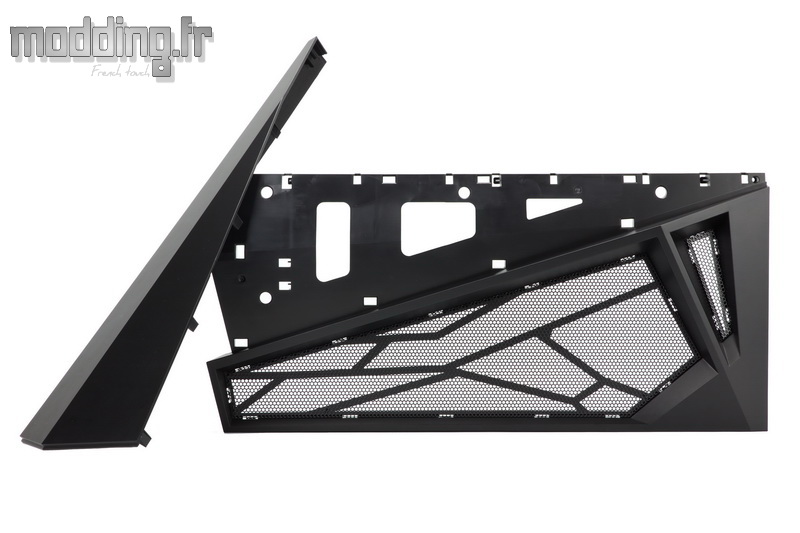

Les grilles Mesh sont dotées de petites excroissances qui sont repliées au sein de la structure afin d’assurer leur fixation.
On visualise nettement mieux les lignes obliques qui supportent la plus grande des grilles.

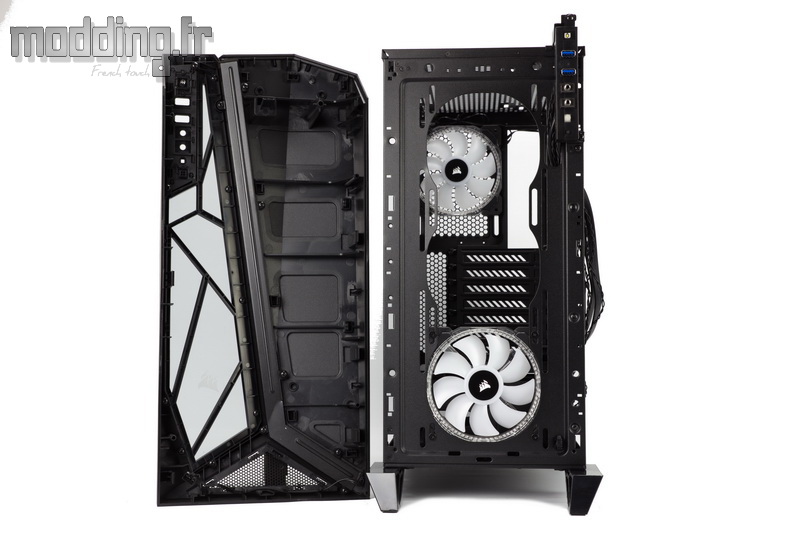

La façade est moins évidente à retirer…. il faut jouer sur les clips situés sur tout le pourtour de sa structure interne et qui s’enclenchent sur la paroi avant du châssis.
On appuie sur chacun d’eux tout en tirant la façade vers soi…

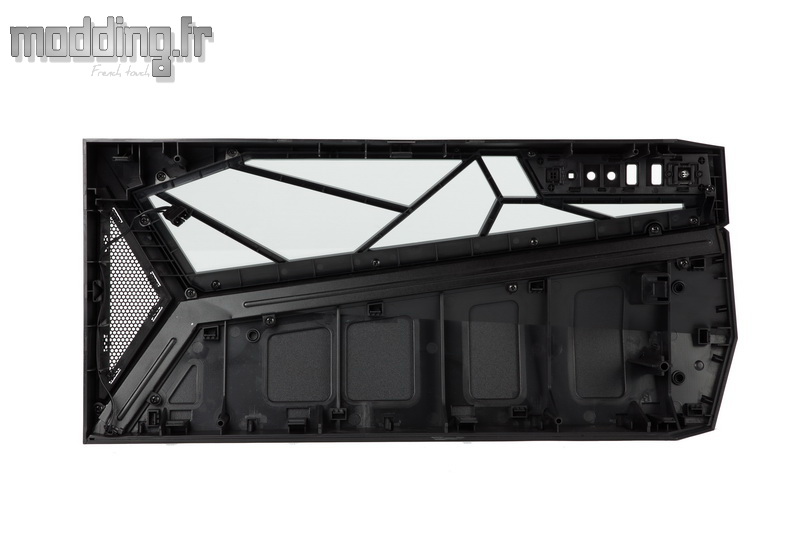

La face interne de la façade.

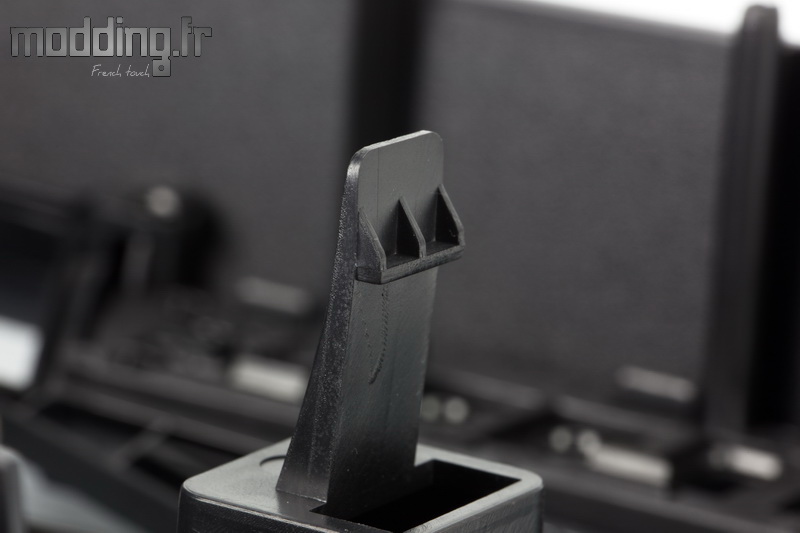

Le type de clips présent : 4 sur chaque bord latéraux, un en bas et un autre en haut… D’où l’intérêt de retirer au préalable le Top.

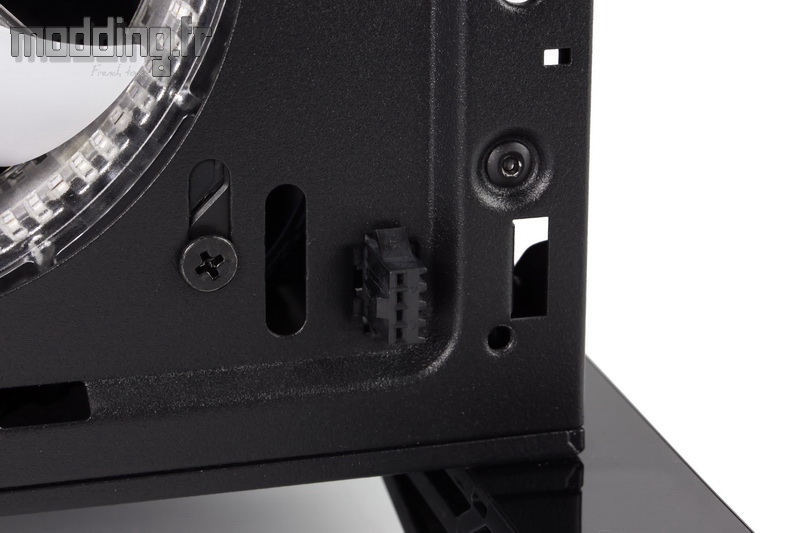

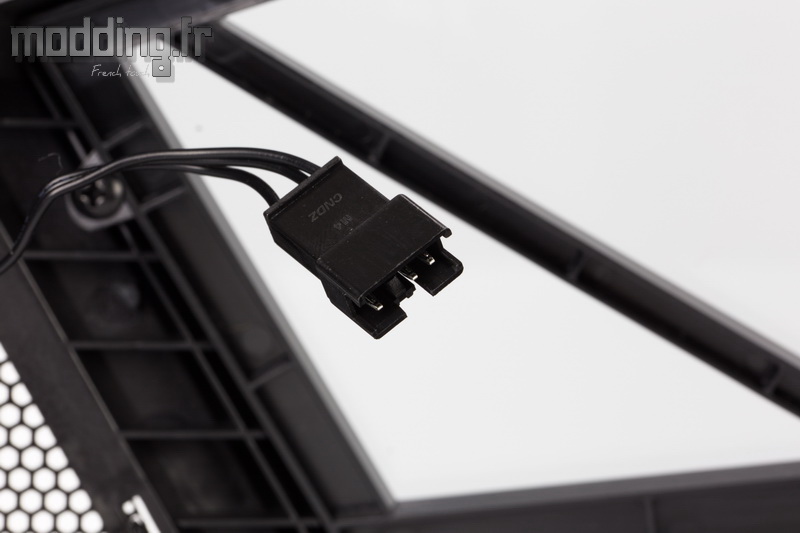

Nous avons une prise RGB …

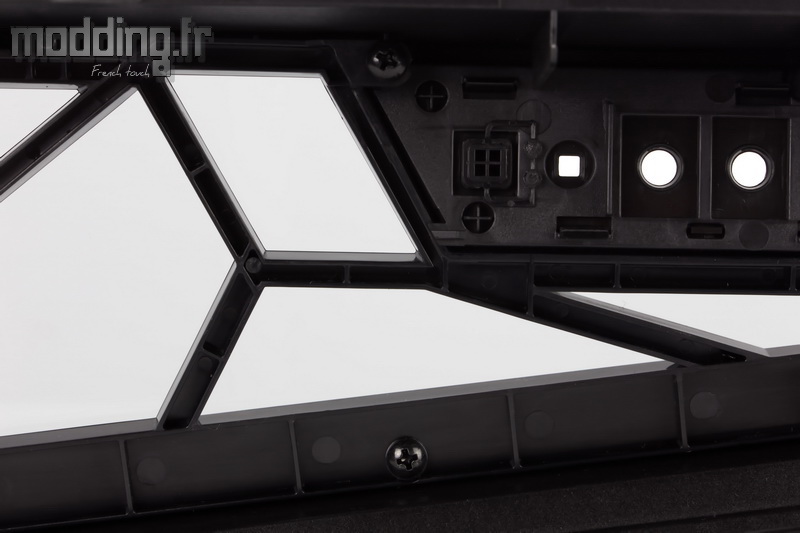

…. Issue de ce cache vissé à même la structure en plastique, sous lequel prend place la bande de Leds RGB de la façade composé de 30 loupiotes.
La prise se connecte à l’extension issue du Lighting Node Pro dont la propre prise est clipsée à la paroi avant du châssis.

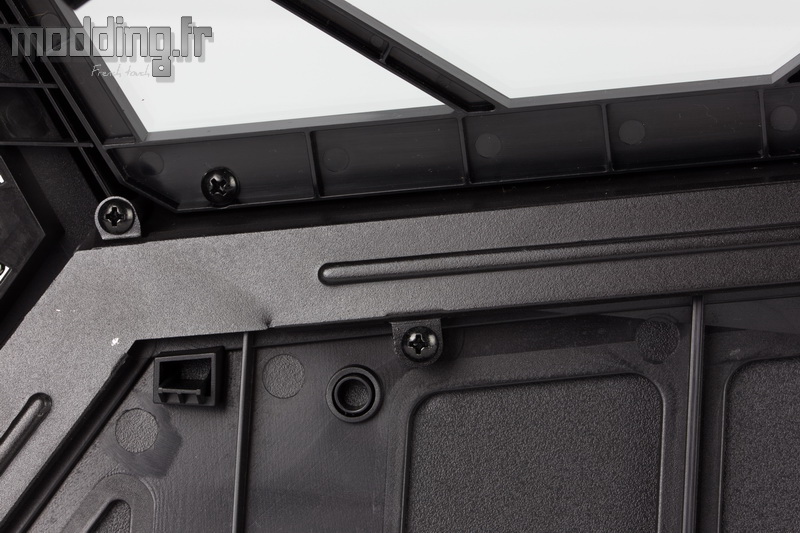

La structure maintenant en place la plaque en verre trempé est fixée à la façade par des vis.
A l’instar du Top, le reste de la façade est constitué en deux parties clipsées entre elles.

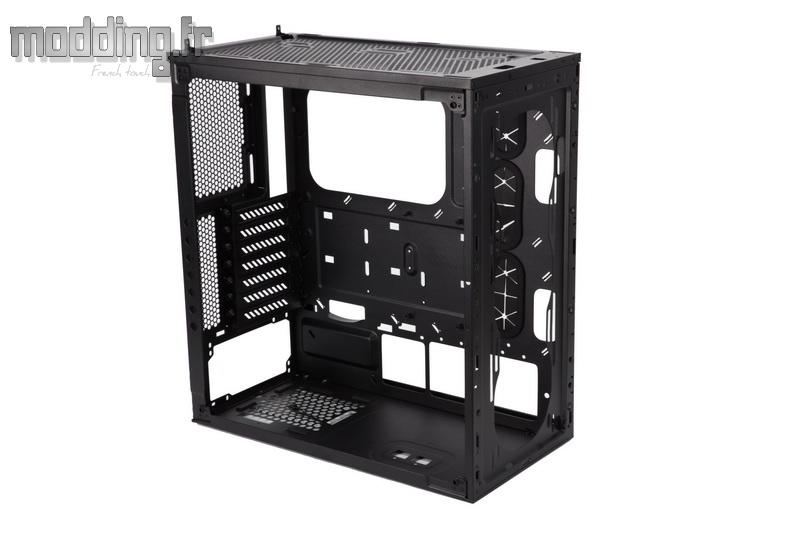

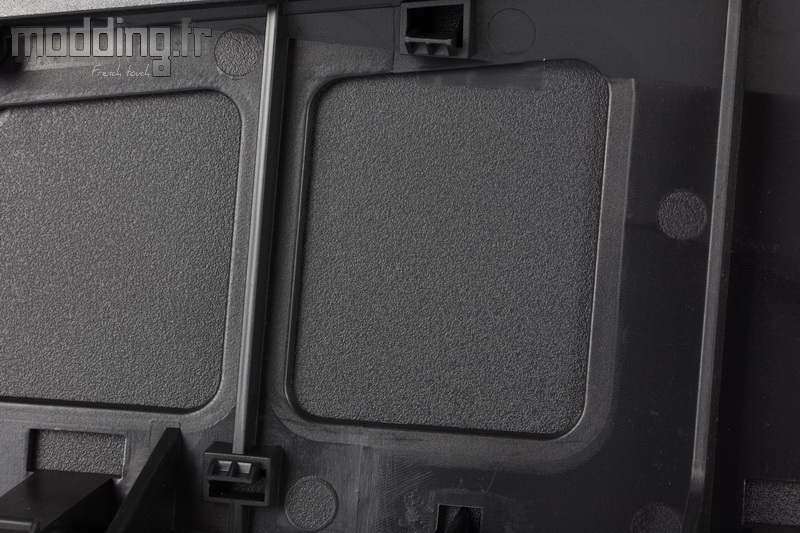

Sous cette façade, point de filtre amovible ni même de filtre accolé au niveau de la petite grille Mesh en forme de triangle…
Nous retrouvons l’emplacement pour trois ventilateurs en 120 mm ou deux en 140 mm.
La forme oblongue des points de fixation permet d’ajuster la hauteur d’un éventuel radiateur 360 ou 280.

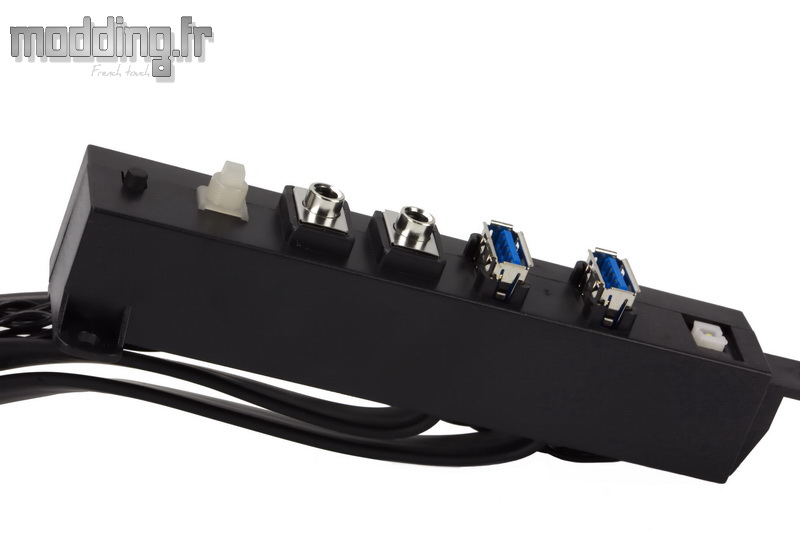

Le module de la connectique du Spec-Omega RGB reste indépendant de la façade.
Il est fixé via deux vis sur ses ….

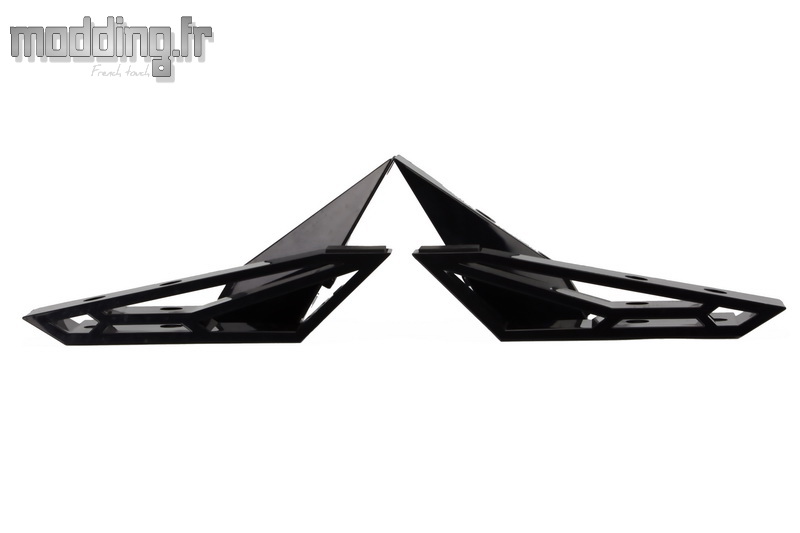

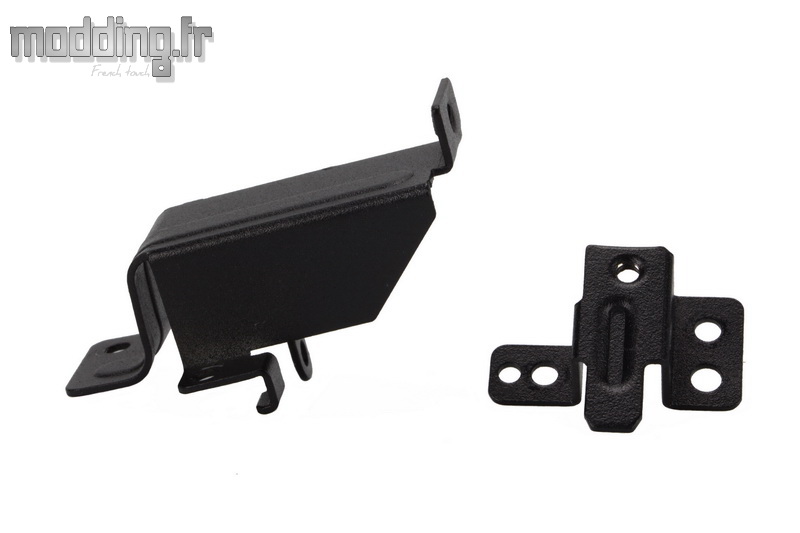

… Deux supports spécifiques.
Eux mêmes sont fixés au châssis par des vis.
Coté coulisses, nous avons vu 4 vis à main…
Les deux présentes au dessus de la cage HDD se chargent de cette dernière.
Les deux autres fixent les deux éléments constituant le cache alimentation.
Une fois retirées, nous pouvons enlever les deux parties du cache ainsi que la cage HDD comme sur l’animation ci dessous.
Pour la cage, on n’oublie pas non plus de retirer la vis à main présente sous le boitier.
Au niveau de l’emplacement de l’alimentation, nous notons la présence de 4 patins en caoutchouc pour contenir les vibrations.

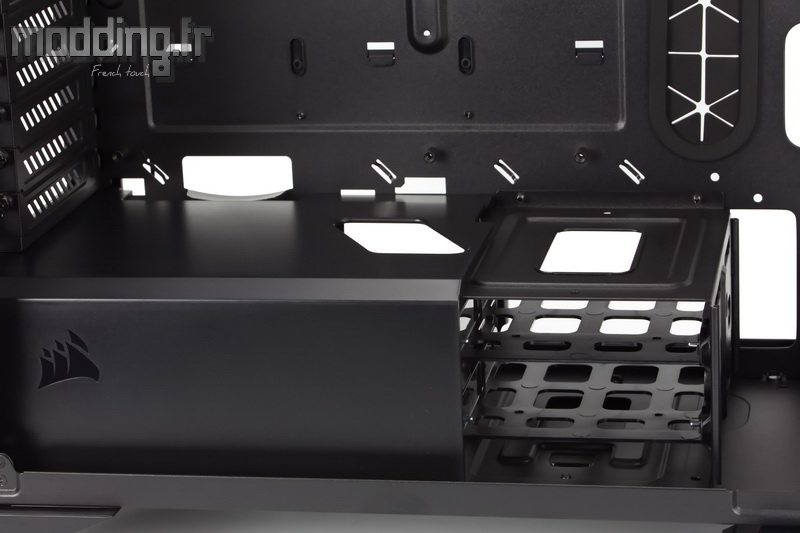

La cage HDD est placée devant le bloc d’alimentation, en fonction de la profondeur de ce dernier on pourra décaler la cage plus en avant du boitier.
Pour cela, nous retirons les 3 vis à main qui retiennent la cage au châssis.

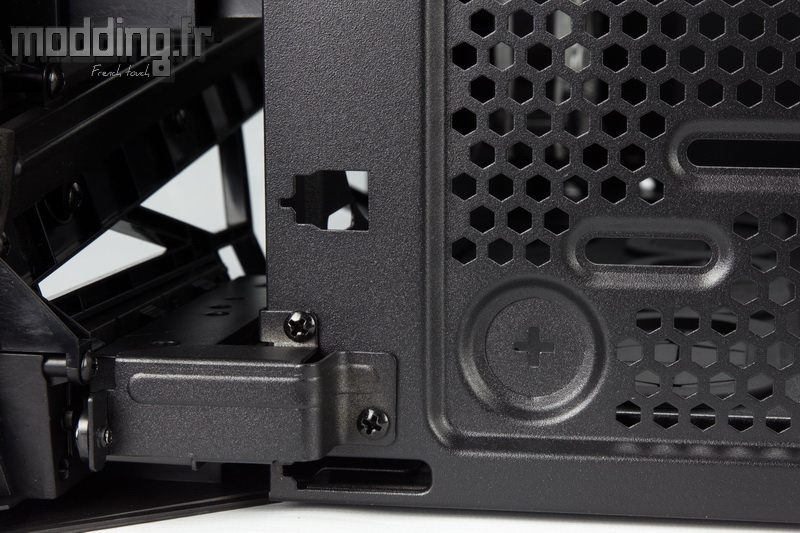

Sous le châssis, nous avons deux petites ouvertures distinctes l’une de l’autre… Ce qui nous oblige à décaler la cage vers la porte principale pour la positionner dans l’encoche suivante… Mais le cache, ou du moins sa partie antérieure gêne la manipulation.
Il faut donc retirer ce dernier pour jouer sur l’emplacement de la cage.
Alors certes, on gagne de la place pour l’alimentation mais cela se fait au détriment de l’espace alloué à l’éventuel radiateur 360 que l’on peut placer à l’avant du boitier.
De plus, une partie de la cage apparaîtra en dehors du cache alimentation.
On pourra bien sûr se passer de cage ainsi que de la partie antérieure du cache pour laisser plus de place…. Histoire de caser éventuellement un système Watercooling constitué d’éléments indépendants (pompe, réservoir).

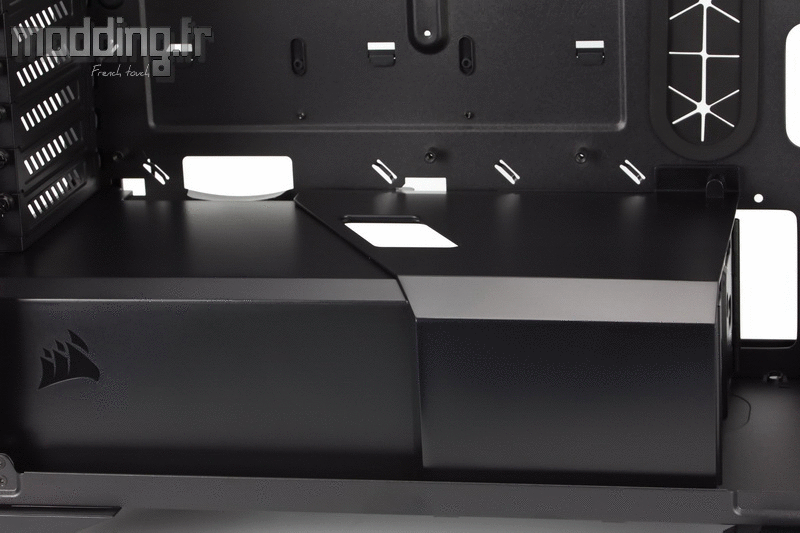

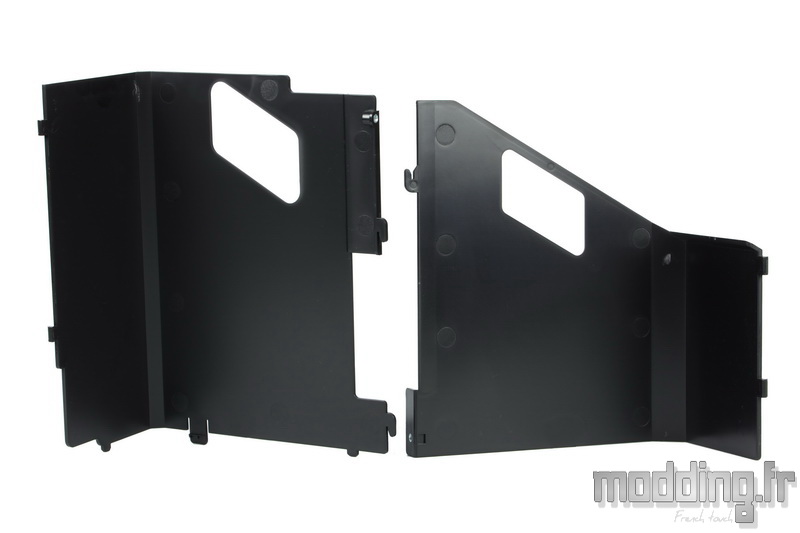

Le cache complet avec à gauche la partie dissimulant l’emplacement de l’alimentation et à droite la partie se chargeant de couvrir la cage HDD.

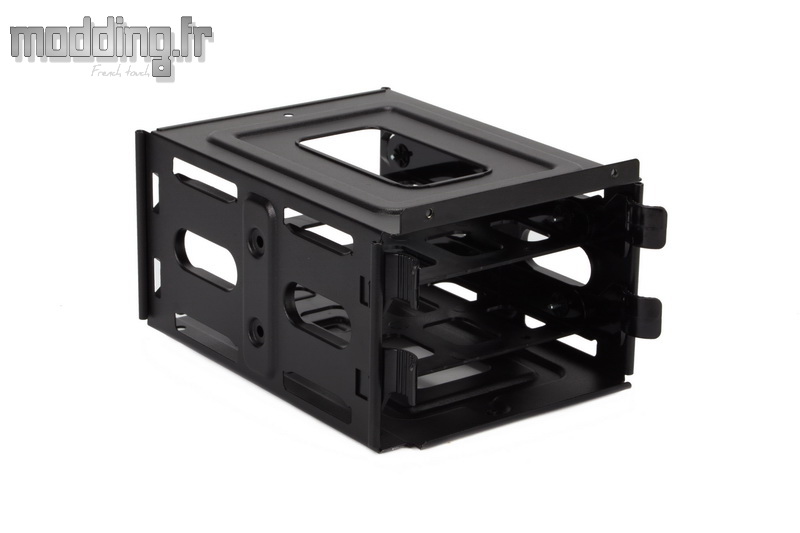

La cage HDD avec ses deux tiroirs pour unités de stockage 3.5″ ou 2.5″.

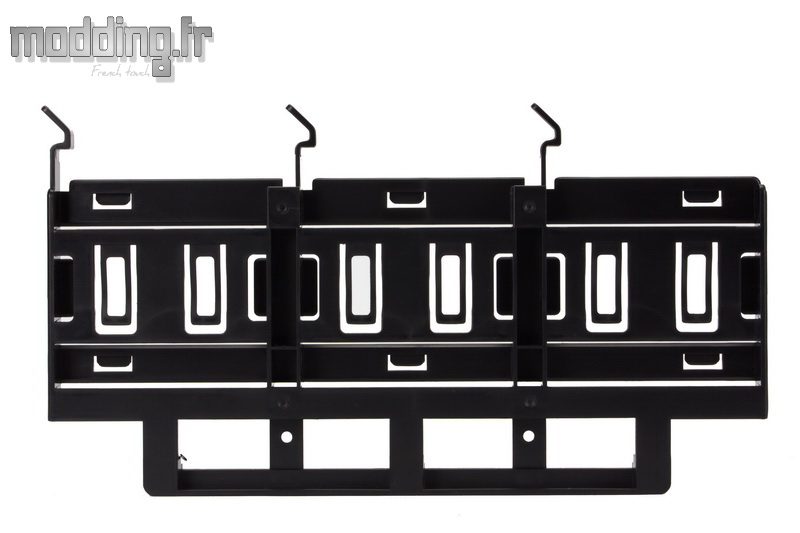

Le support triple SSD est maintenu au châssis par deux vis a main ainsi que des ergots plastiques qui viennent s’ancrer sur le plateau de la carte mère.

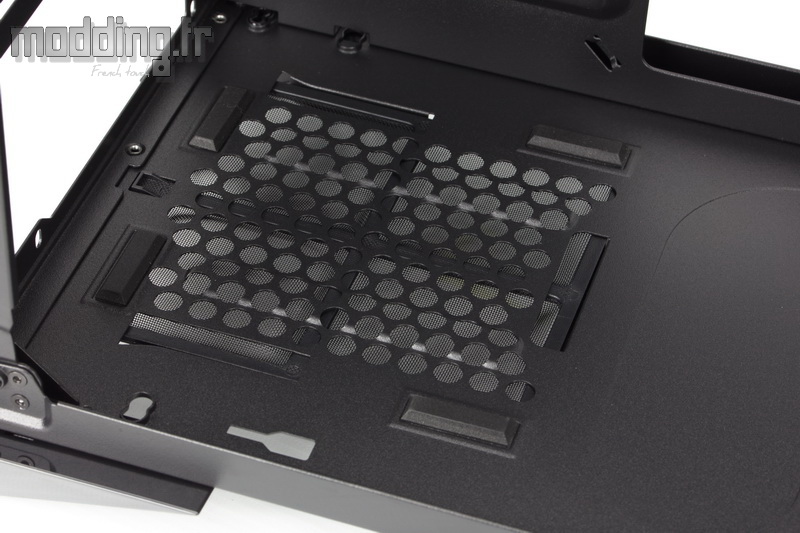

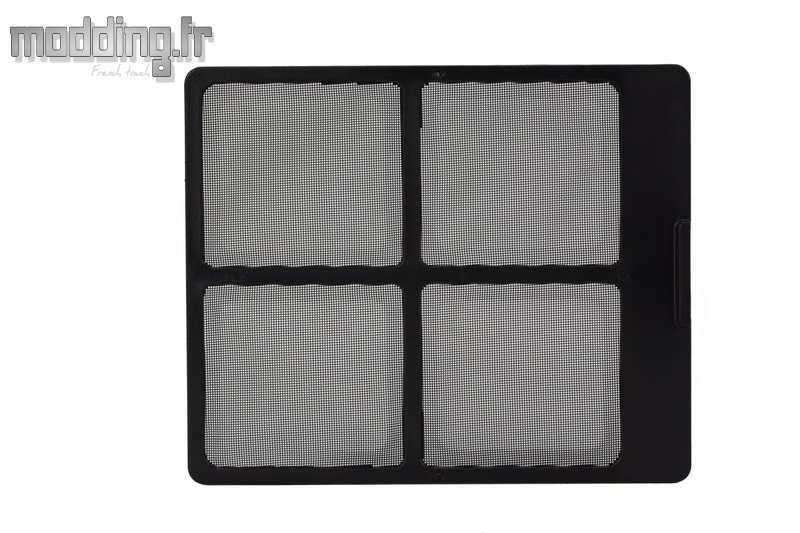

L’unique filtre du Spec-Omega RGB prenant place sous l’emplacement de l’alimentation.
Les pieds quelque peu excentriques du boitier.

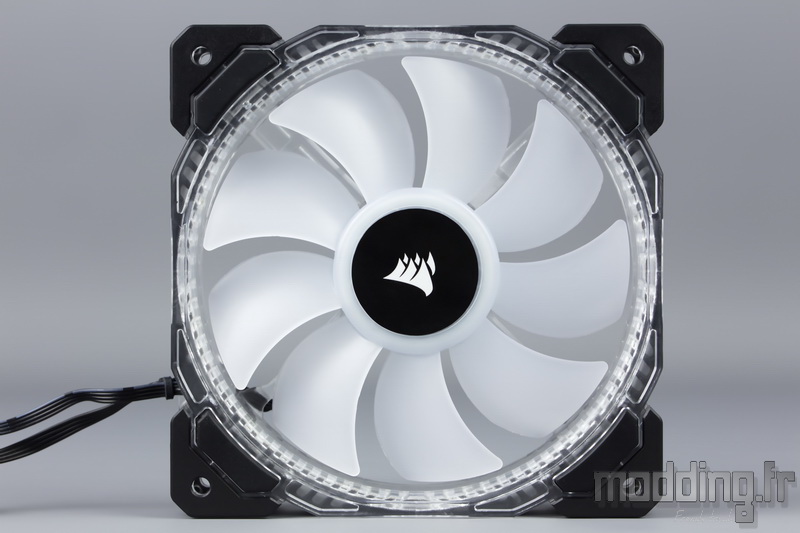

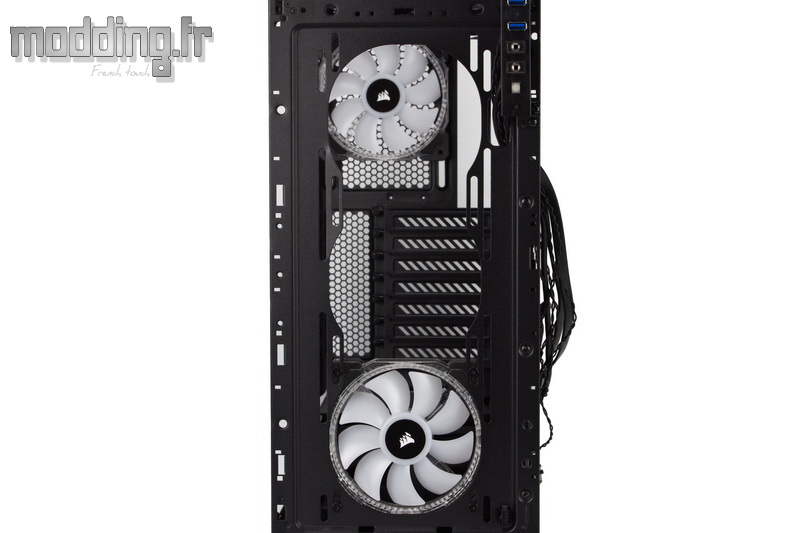

La ventilation du boitier est assurée par deux HD120 RGB Led.
Ils sont dotés d’une prise 4-pins.
La vitesse de rotation s’étale de 800 tr/min à 1725 tr/min +/- 10%.
Cela engendre un débit d’air de 54.4 CFM soit 92.4 m3/h et une pression statique de 2.25 mmH2O.
Tout le reste des éléments du châssis est assemblé par des rivets.
