[TEST] Spec-Omega RGB de Corsair

L’intérieur :

Afin de visualiser l’interieur du Spec-Omega RGB, il nous faut donc utiliser la clé Allen incluse dans le bundle qui nous permet de retirer les vis du panneau en verre.
L’avantage sur ce boitier est d’avoir des pieds qui empiètent sur la largeur du châssis ce qui permet à la vitre de reposer sur leur structure en plastique. Il est alors plus aisé de la remettre en place.
On note que les vis sont équipées d’une rondelle en caoutchouc.

Tout comme les point de fixations du panneau en verre aussi équipés d’une rondelle en caoutchouc plus épaisse dont la structure interne permet….

…. D’englober le pas de vis présent sur la structure du châssis.
L’épaisseur de la rondelle agit tel un silentbloc évitant que le verre ne soit en contact direct avec l’acier.

On retrouve les bandes noires au niveau de la face interne du verre trempé permettant de dissimuler les bords supérieur et inférieur du châssis.
L’intérieur du boitier se révèle être tout de noir vêtu et ce même dans sa version blanche.

Le châssis est identique à celui du Crystal 460X.
Malgré que le Spec-Omega RGB présente des dimensions plus grandes, c’est essentiellement de part son carénage. Le châssis à proprement dit, garde les mêmes dimensions.
On retrouve ainsi une répartition de l’espace interne dans le sens de la hauteur avec la présence d’un cache alimentation et l’absence totale de baie 5.25″ et dissimulée de baie 3.5″.

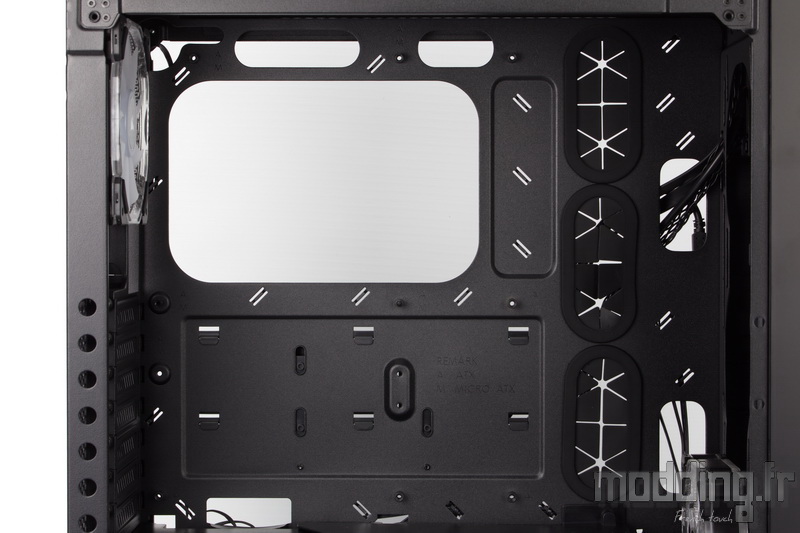

Le plateau de la carte mère est doté d’une très large ouverture pour accéder à l’arrière du Socket.

Des ouvertures de forme oblongue sont placées sur le bord supérieur du plateau afin d’assurer le passage des câbles d’éventuels ventilateurs et celui du câble CPU.
Pour ce dernier, le passage est même quelque peu optimisé.

Trois ouvertures plus large prennent position à l’avant du plateau. Elles sont munies de grommets.
Elles sont secondées par deux autres ouvertures situées à proximité de la face avant du châssis. Ces dernières permettent de glisser les câbles issus du panneau des connectiques du boitier ainsi que des éventuels ventilateurs placés à l’avant du châssis.
On note que les entretoises sont déjà en place sur le plateau de la carte mère. De plus l’entretoise centrale est dotée d’un ergot de positionnement, ce qui facilite la mise en place de la carte mère.

Corsair dispose une dernière ouverture au niveau du bord inférieur du plateau juste au-dessus du cache alimentation.
On remarque la forme concave de l’un des cotés qui devrait faciliter le passage des prises du câble audio ou USB une fois la carte mère en place.

En bas du châssis, nous retrouvons donc ce cache alimentation composé de deux parties.
Il est en plastique et comporte un angle biseauté ce qui adoucit son aspect global.
Sa surface supérieure dispose d’une ouverture pour éventuellement passer le câble de la carte graphique.

Sur le flanc, dans sa partie arrière, le logo Corsair est gravé à même la matière et rehaussé d’une finition brillante.
Nous pouvons remarquer que même le plastique revêt la même teinte noire anthracite présente sur les parties métalliques du châssis, avec toujours cet aspect granité très fin. On ne perçoit aucune différence! une très bonne finition à ce niveau.

Au dessus, nous retrouvons les 7 équerres PCI ajourées et fixées par des vis à main.

Corsair met en place des ouvertures sur le montant arrière du châssis afin d’accéder à ces vis à main…. avec un tournevis…!!!
En effet, souvent ces vis sont plutôt bien serrées… et, il nous faut avoir recours au tournevis quoi qu’en dise le mot “vis à main”.

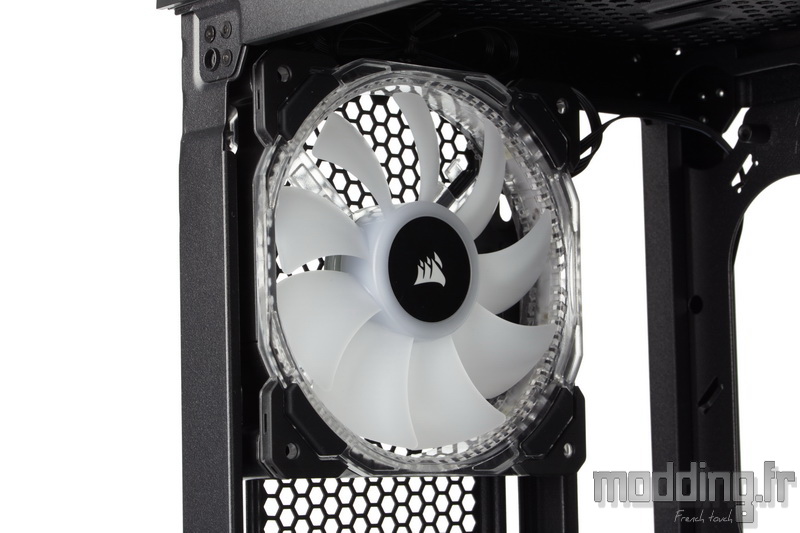

Plus haut, l’emplacement de ventilation arrière est occupé par un ventilateur de la marque : HD120 RGB Led.
La forme oblongue des points de fixation permet d’ajuster la hauteur d’un radiateur 120.

Dans la partie supérieure du châssis prend place l’emplacement pour 2 ventilateurs en 120 mm ou 140 mm.

En redescendant sur l’avant du boitier, le châssis dispose d’un emplacement pour 3 ventilateurs en 120 mm voire deux ventilateurs en 140 mm.
Mais au vu de la découpe de la paroi en acier, l’emplacement est réellement optimisé pour une ventilation en 120 mm.

Un second ventilateur HD120 RGB Led se positionne en bas du boitier.

Le cache alim occupe quasiment toute la profondeur du boitier, seul reste un espace libre à l’avant pour la mise en place du ventilateur +/- un radiateur.
Nous avons un total de 60 mm de place disponible …. Voire plus, si on décide de retirer cette partie du cache alim ainsi que la cage HDD qui se trouve dessous.

Les coulisses du Spec-Omega RGB.
Les câbles issus de la connectique du boitier sont tous de couleur noire et ce même au niveau de l’extrémité de la prise interne USB 3.0.

Le plateau ne manque pas de points d’ancrage facilitant le rangement des câbles.
Petite particularité, certains sont inclinés à 45°.
Ils sont clairement bien repartis à proximité des passages de câbles, sans oublier le cheminement du câble CPU et même à l’avant du plateau de la carte mère.

Bon…. Nous retrouvons ce large dispositif qui permet d’accueillir trois unités de stockage 2.5″.
Malheureusement, comme sur le 400C et le 460X, il reste désespérément d’une seule pièce….
Sa structure est en plastique et nous verrons lors du montage que le système de fixation se passe d’outil.

Nous remarquons que les coulisses ne manquent pas non plus de câbles !!!
Du fait que nous sommes avec le Spec-Omega mais en version RGB, celui-ci dispose de deux ventilateurs RGB d’où la présence du Hub RGB …
Il prend place dans coin inférieur et arrière du plateau de la carte mère. Il disposent de 6 ports (donc pouvant gérer l’éclairage de 6 ventilateurs), mais il faut impérativement respecter le branchement en série des prises en commençant par le numéro 1.
Si l’une des prises est inoccupée, les prises suivantes n’assurent pas l’animation RGB.
Le Hub est alimenté par une prise Sata et afin d’assurer la gestion logicielle du rétroéclairage, il est connecté au ….

…. Lighting Node Pro qui est positionné à l’avant du plateau de la carte mère contre la paroi avant du châssis.
Les deux modules sont fixés par des bandes adhésives double face.
Il est aussi alimenté par le biais d’une prise Sata.
On note que le boitier dispose de deux prises “Led”. En l’état actuel, la prise 2 permet le contrôle des ventilateurs branchés sur le Hub RGB tandis que la prise 1 contrôle la bande de Leds RGB placée sous le liseré translucide de la façade.
Chaque Leds RGB est indépendante de l’autre ce qui assure une multitude d’effets lumineux et colorés.
Le Lighting Node Pro est connecté à la carte mère par son câble USB interne ce qui assure la programmation logicielle de ces effets.

L’emplacement de l’alimentation est dissimulé par le cache, ainsi que du coté des coulisses où nous n’avons qu’une simple ouverture de forme carrée.
Corsair préférant descendre le plateau de la carte mère jusqu’à la base du boitier pour assurer une bonne rigidité à l’ensemble du châssis.

En avant de l’emplacement de l’alimentation, nous avons l’unique cage HDD dotée de deux tiroirs.
Chacun d’eux peut accueillir une unité de stockage 3.5″ ou 2.5″.
Les 4 vis à main présentes juste au-dessus participent à la fixation de la cage HDD ainsi que du cache alim (pour les 2 vis les plus externes).

Nous restons avec un espace plus que limité pour le rangement des câbles avec tout au plus 17 mm….
Il va falloir bien organiser les câbles de l’alimentation surtout avec la présence du triple support SSD.
