Le démontage :

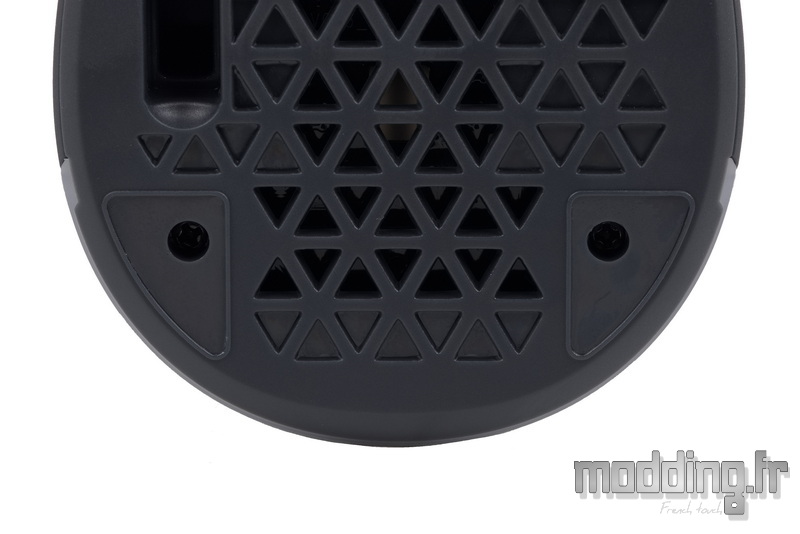

Pour démonter le carénage de la GEM Plus Wireless et accéder à ses composants internes, il est nécessaire de retirer les petits patins en PTFE situés à l’arrière de la souris. Ces patins dissimulent chacun une petite vis qu’il faut dévisser pour pouvoir ouvrir la coque.
Bien que cette méthode soit courante, elle requiert une manipulation minutieuse pour éviter d’endommager les patins, surtout si vous envisagez de les réutiliser après le démontage. Heureusement, Endorfy fournit un jeu supplémentaire de patins, ce qui permet de remplacer facilement ceux retirés ou abîmés au cours de l’opération.
Les boutons latéraux, le bouton DPI ainsi que les principaux boutons restent solidaires de la coque lors du démontage.

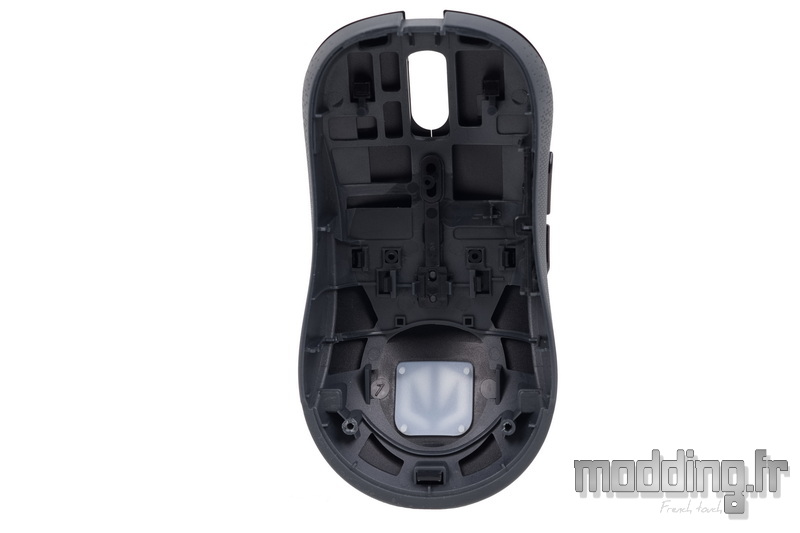

La coque elle-même est dotée d’une armature interne, spécialement conçue pour renforcer sa rigidité structurelle. Cette conception garantit une solidité accrue tout en maintenant un poids réduit, ce qui est essentiel pour une souris gaming performante et durable.

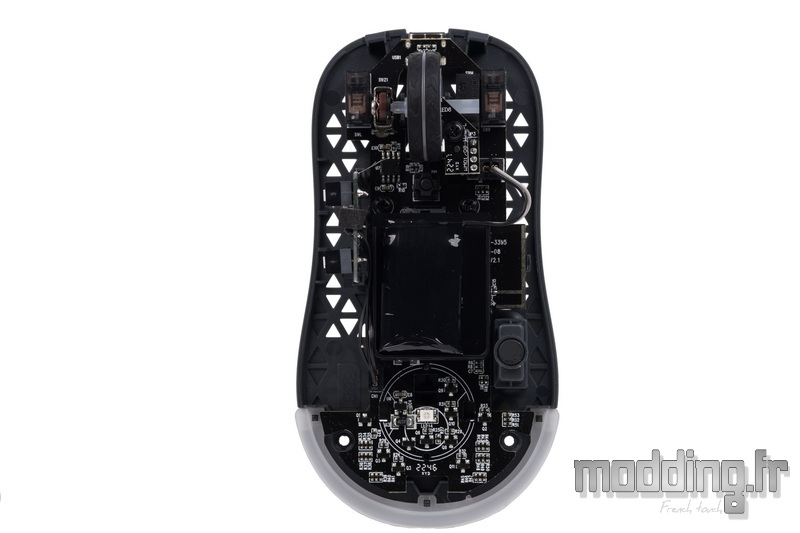

Le cœur de la GEM Plus Wireless se présente sous la forme d’un large PCB (circuit imprimé) où sont agencés les différents composants. Ce PCB centralise toutes les fonctionnalités de la souris, assurant une communication fluide entre le capteur, les commutateurs, le rétroéclairage et les autres éléments électroniques.

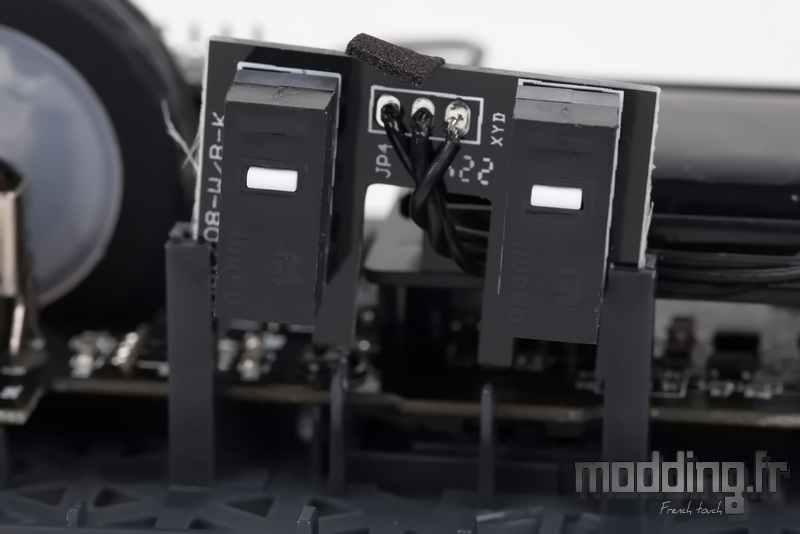

Sur le côté, un PCB secondaire accueille les commutateurs des deux boutons latéraux. Il s’agit de micro-interrupteurs mécaniques Huano, à corps noir et broche blanche (5M – 70gf). Ces interrupteurs offrent une réactivité accrue, avec une durée de vie estimée à 5 millions de clics.

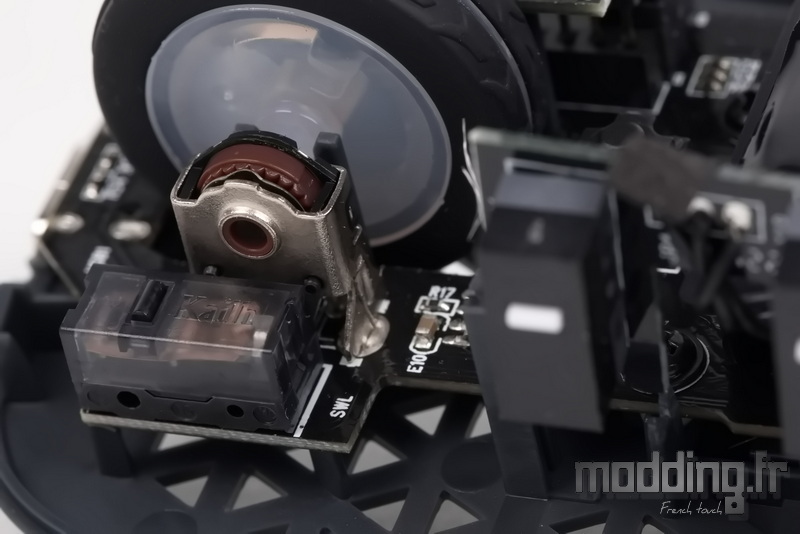

Les boutons principaux sont associés à des microswitches mécaniques Kailh GM 8.0 (80M – 62 gf).
Le défilement de la molette est géré par un encodeur 9mm TTC Brown, qui permet une rotation très légère tout en offrant des clics bien définis.

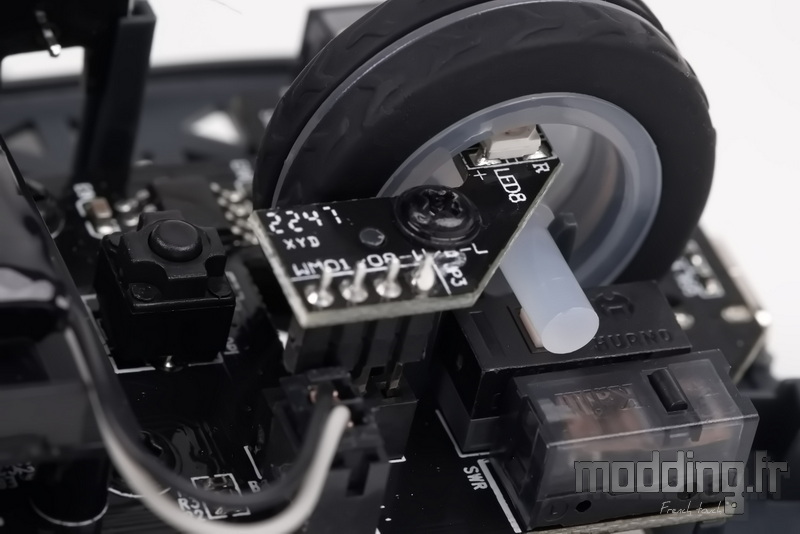

Le clic de la molette est aussi assuré par un micro-interrupteur mécanique Huano, à corps noir et broche blanche (5M – 70gf), avec une dureté de pression légèrement plus élevée, autour de 180gf.

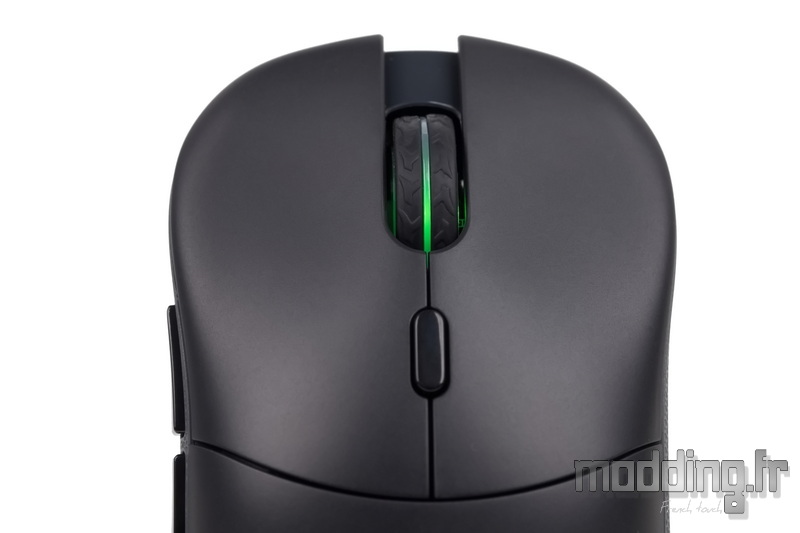

De plus, nous avons la LED RGB qui éclaire le corps de la molette et surtout le liseré translucide qui se tient au centre.
La couleur de la LED RGB indique le niveau de DPI sélectionné, tel qu’il a été configuré dans le logiciel. Ce système visuel permet de savoir instantanément à quel niveau de sensibilité la souris est réglée.
Lorsque le câble est branché pour la charge, la LED change de couleur pour refléter l’état de la batterie :
- Bleu clignotant pendant la charge.
- Vert clignotant lorsque la batterie est complètement chargée.
- Rouge clignotant pour signaler que la batterie est faible.

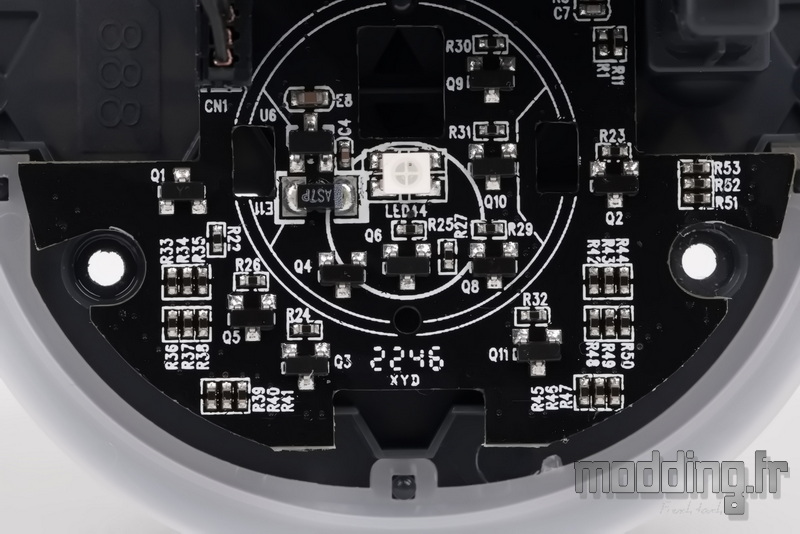

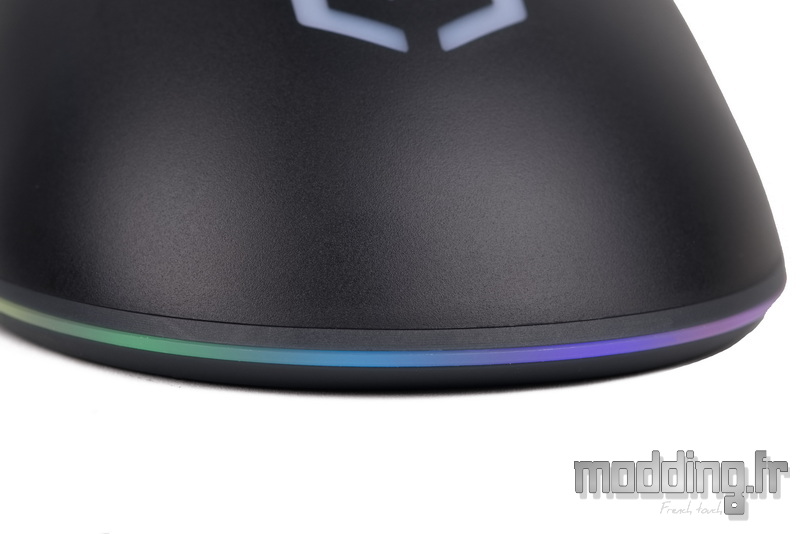

Une série de LED, placées sous le PCB, illumine le liseré translucide qui longe la base à l’arrière de la souris, tandis qu’une autre LED éclaire le logo de la marque.
Alors que le liseré bénéficie d’un éclairage relativement prononcé, le logo reste moins éclairé en raison de la distance qui sépare la LED de la structure translucide du logo.
Cet éclairage est personnalisable via le logiciel, permettant de choisir parmi l’un des 6 effets prédéfinis.

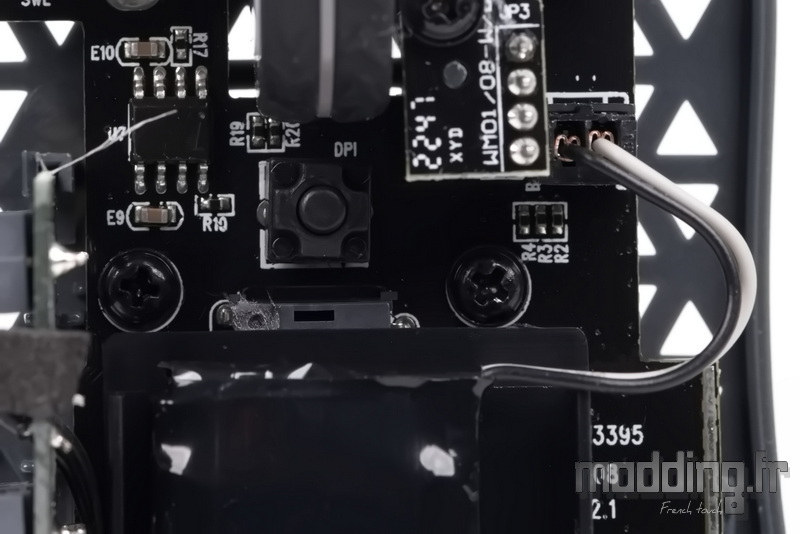

À l’arrière de la molette se trouve le micro-interrupteur du bouton DPI, qui permet de changer rapidement la sensibilité de la souris.

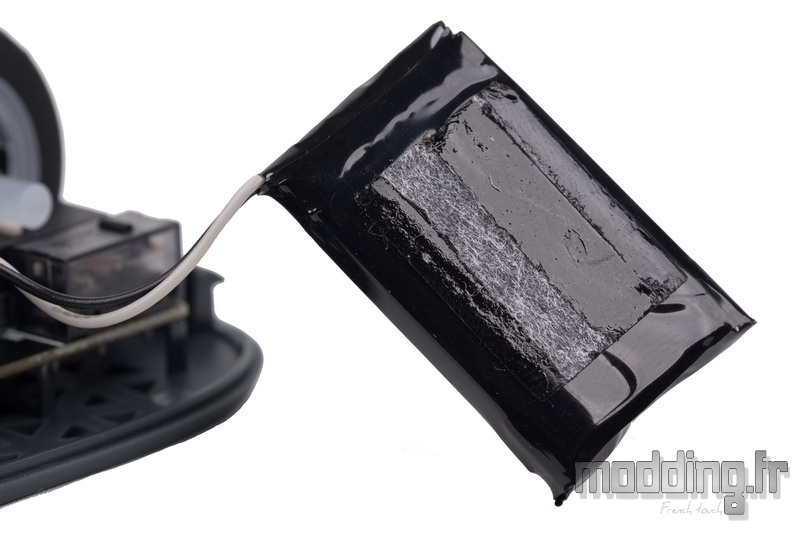

En suivant le câble sur la droite de la photo ci-dessus, on arrive à la batterie de la GEM Plus Wireless. Cependant, son emballage ne porte aucune étiquette indiquant les caractéristiques de la batterie.

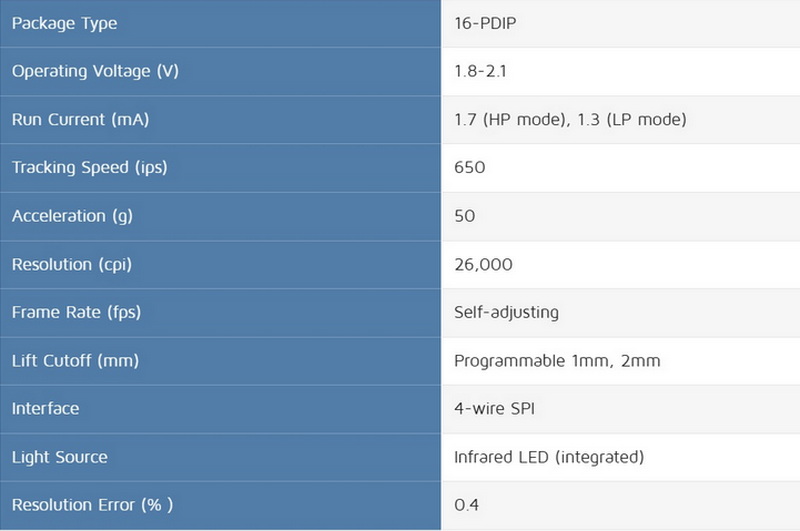

Sous l’emplacement de la batterie se trouve le capteur PixART PAW 3395, couplé au microcontrôleur CompX CX52850. Ce capteur haut de gamme est conçu pour offrir une précision et une réactivité exceptionnelles, ce qui en fait un choix idéal pour une utilisation en gaming. Le microcontrôleur CX52850 joue un rôle clé en assurant une communication fluide entre le capteur et le reste des composants de la souris, permettant des performances optimales.
