Démontage
La qualité de construction de la Corsair M75 Wireless est vraiment bonne. Le démontage est assez simple, mais il vous faudra disposer d’un tournevis hexagonal de toute petite taille. Un choix de visserie assez curieux pour une souris.

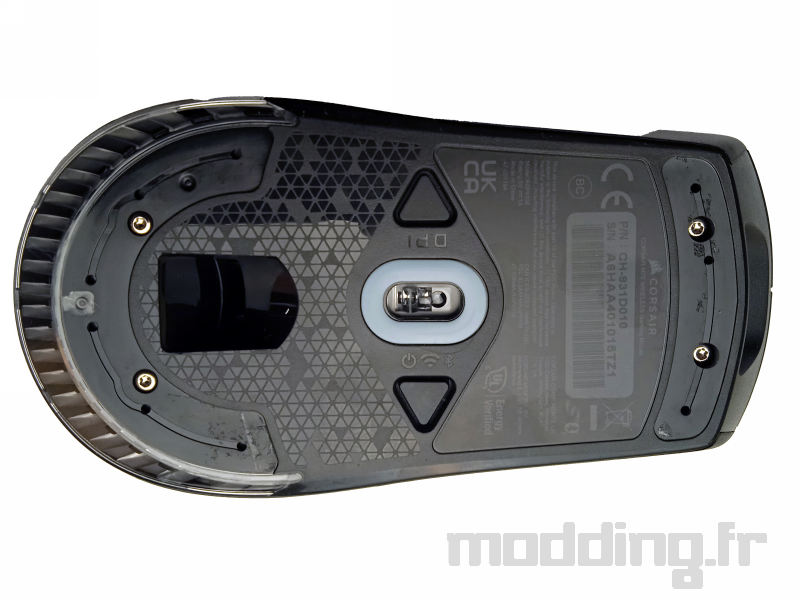

On trouve deux vis sous chaque patin à l’arrière et à l’avant. Après leur retrait, il faut déclipser la coque supérieure et la coque inférieure, mais assurez vous de ne pas arracher les câbles plats reliant le haut et le bas.

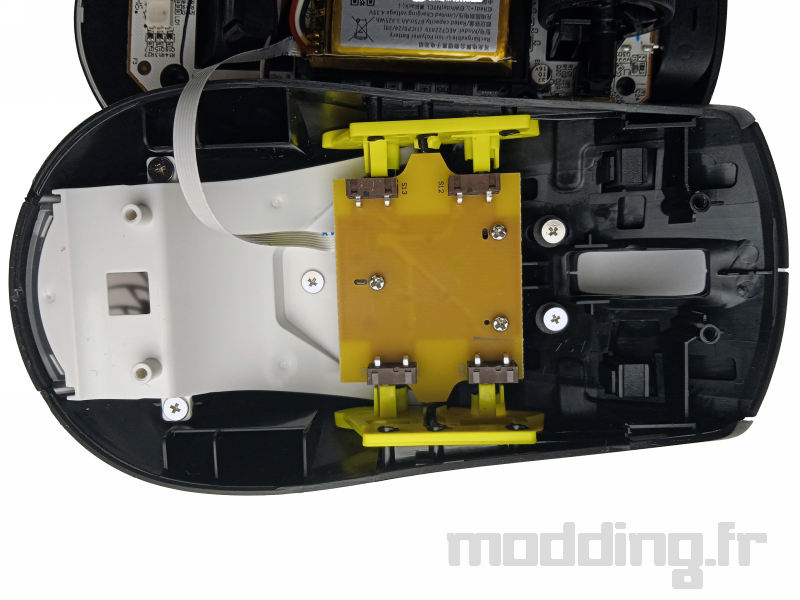

La conception interne est assez classique. Les boutons sont constitués de deux lames indépendantes fixées via un ressort. Ils sont directement visés dans le carénage et sont donc démontables. Les boutons latéraux reposent sur leur propre PCB vissé dans la coque supérieure et connectée via un câble ruban au PCB principal.

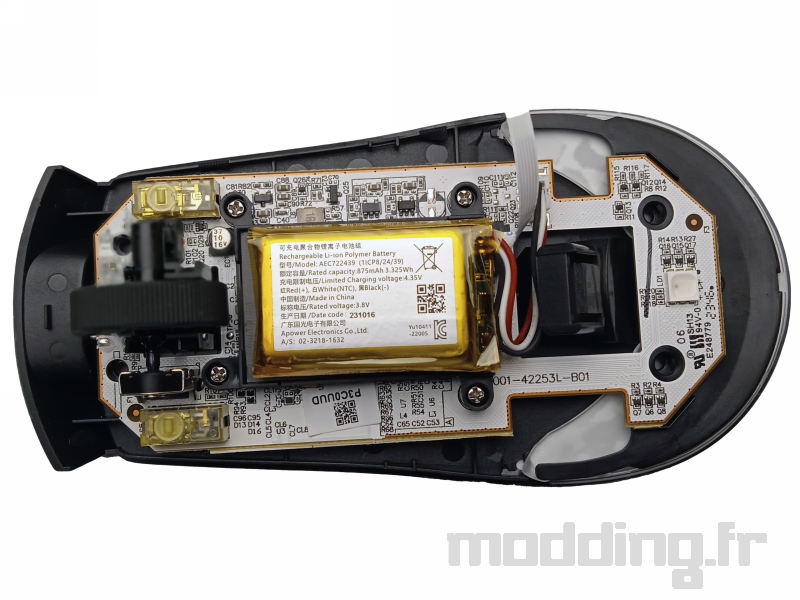

La batterie est fixé sur un petit panier juste au dessus du PCB principal en position centrale.

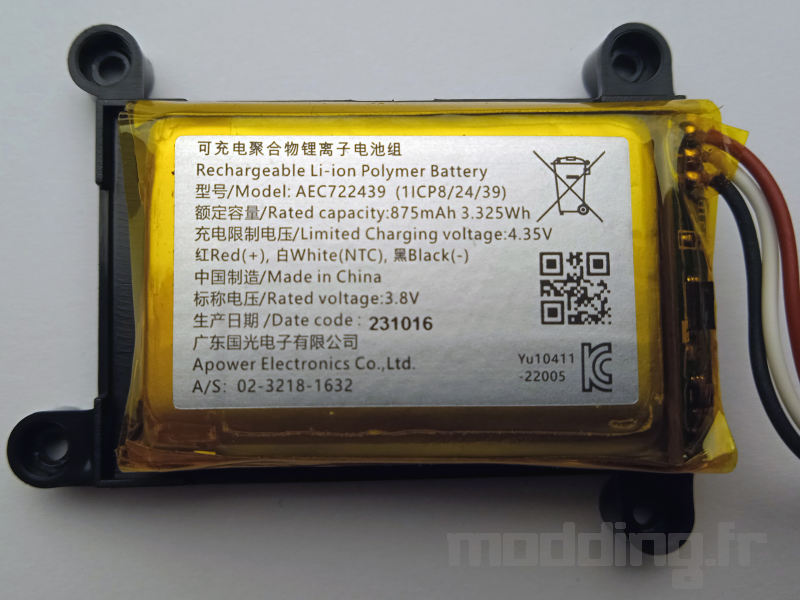

La batterie de la Corsair M75 Wireless est une batterie LiPo au format 722439, de 875mA h et 3.8V. On pourra facilement trouver son équivalent pour éventuellement la remplacer quand elle sera usée. La capacité est relativement importante pour une souris.

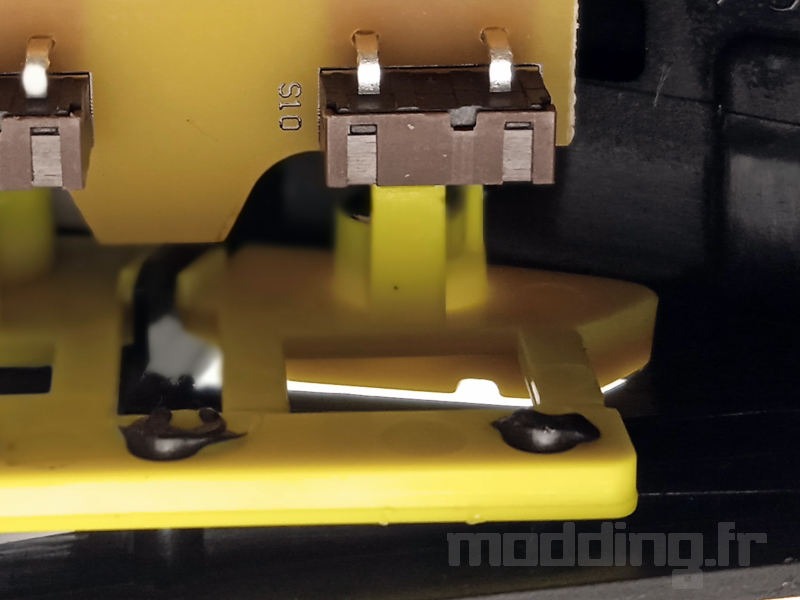

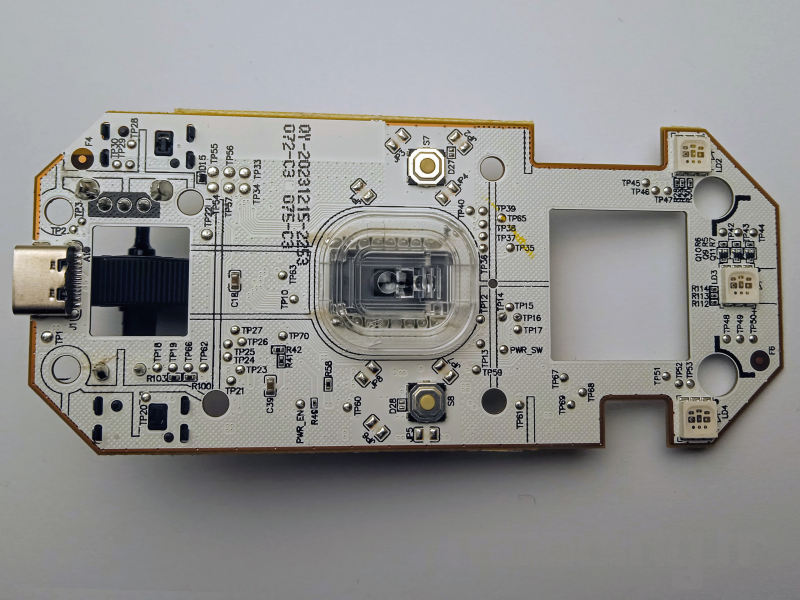

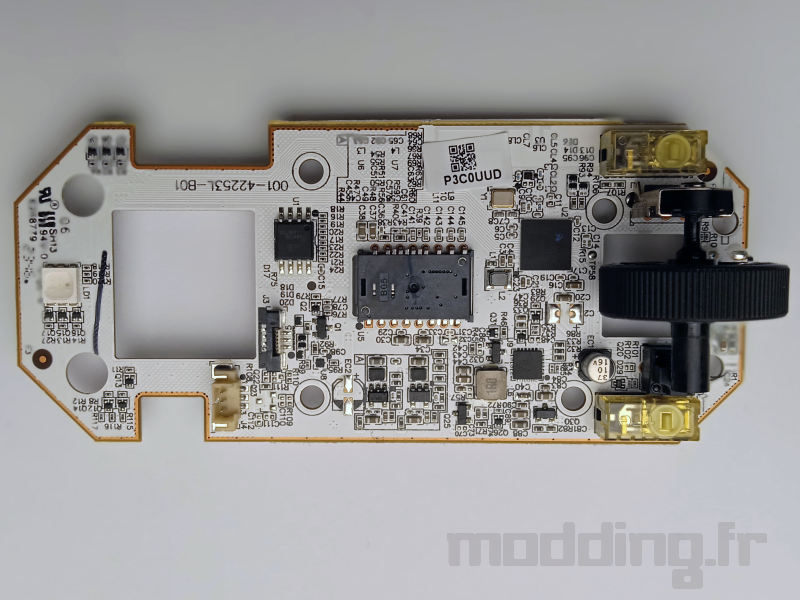

Sur la tranche du PCB secondaire, on trouve les commutateurs qui serviront au boutons secondaires. Il s’agit de micro switch de la marque TTC. En dessous dans le carénage inférieur on trouve le PCB de la Corsair M75 Wireless. Il est blanc et d’un format plus classique que celui de la Corsair M75 AIR. Les soudures sont de bonnes factures.

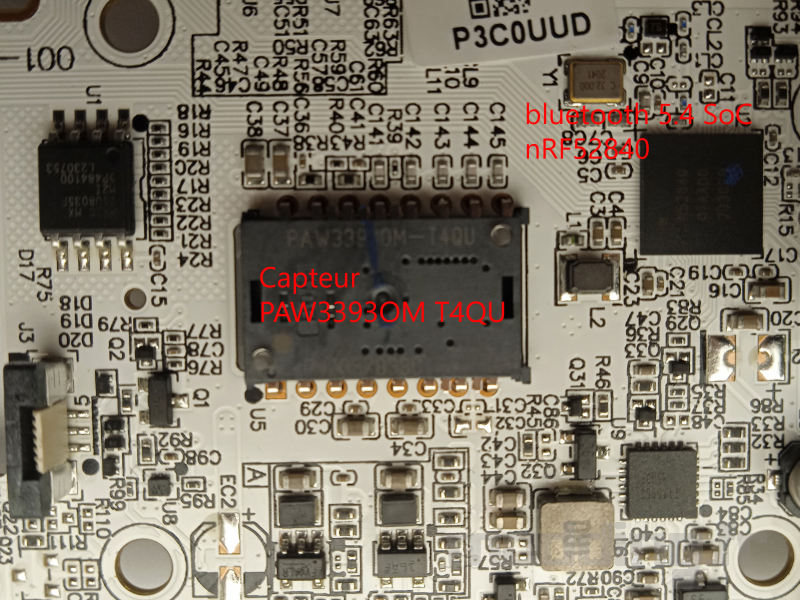

En terme de composant c’est tout bonnement identique à la Corsair M75 AIR. Pour la connectivité Corsair utilise une puce nRF52840 que l’on retrouve souvent dans cette gamme de souris. Le Capteur est un PixArt PAW3393DM-T4DU. Nous n’avons pas trouvé de documentation sur celui-ci qui doit être une version OEM du PAW3395DM. Les commutateurs principaux sont des TTC Optical microswitch.

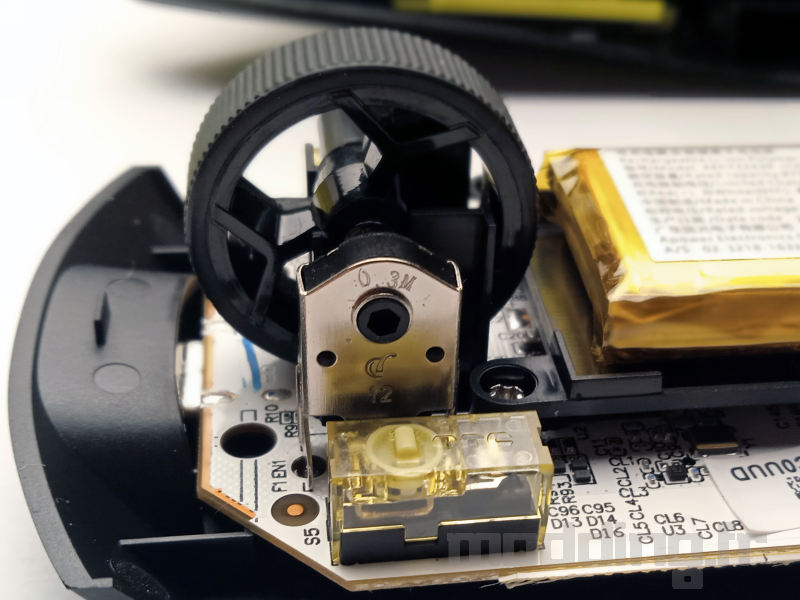

L’encodeur de la molette ainsi que le clic molette semblent quant à eux assurés par des composants plus classiques dont nous n’avons pas pu déterminer l’origine.

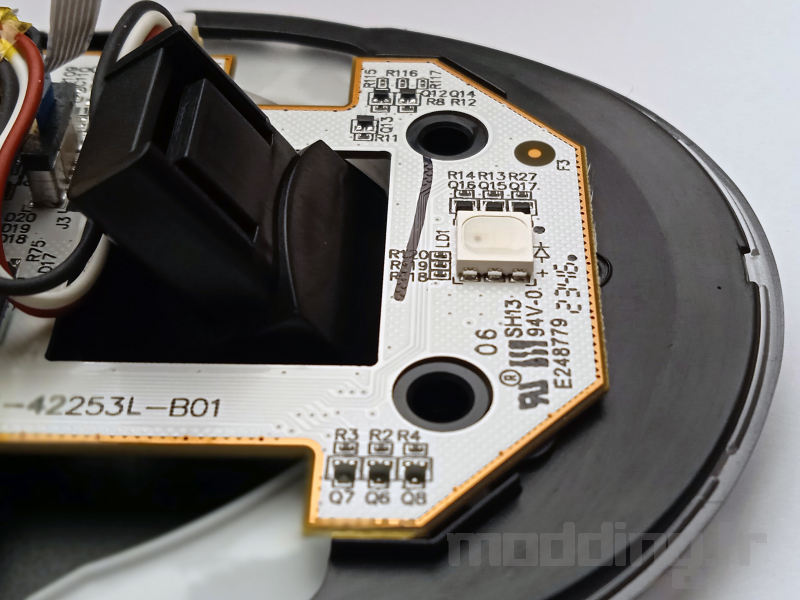

Pour assurer l’éclairage nous avons une LED orienté vers le haut qui va gérer le logo et les bandes latérales via un diffuseur en plastique.
Et pour la zone arrière situé en dessous de la souris on trouve cette fois trois LED.
