MONTAGE
Configuration:

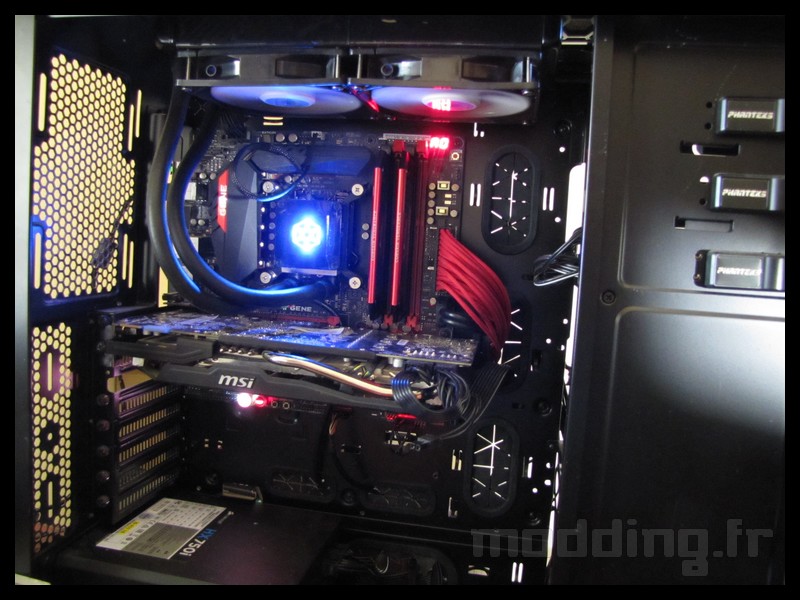

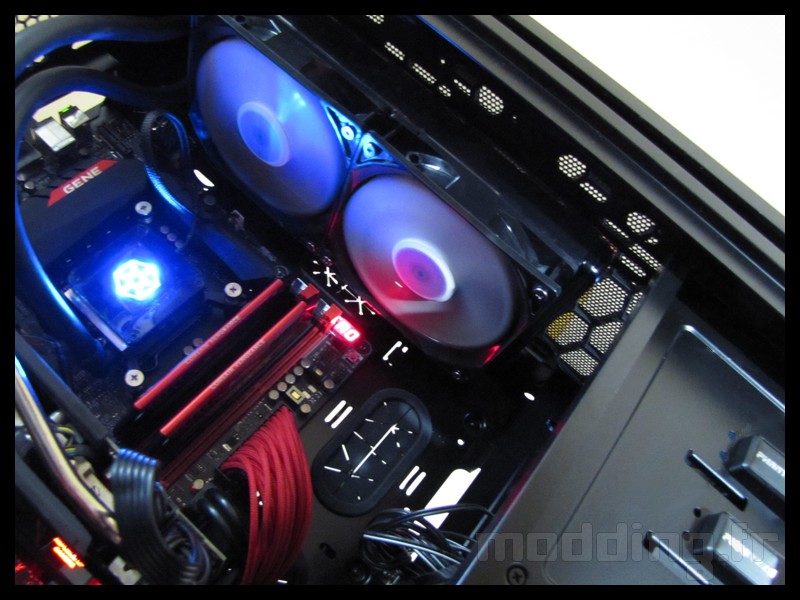

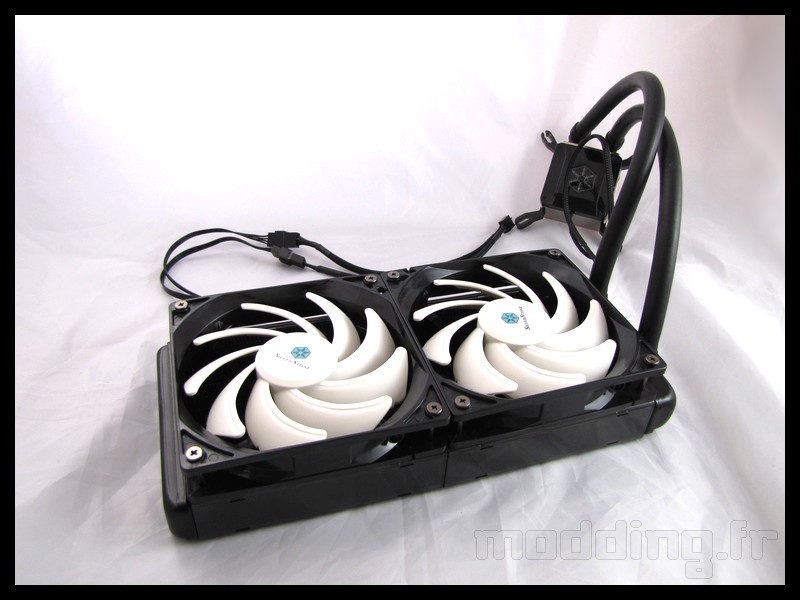

Le montage est très simple, on commence par installer les ventilateurs sur le radiateur. L’épaisseur est alors de 55mm.
On insère les 4 vis dans la blackplate que l’on positionne au dos de la carte mère.
On positionne ensuite les 4 entretoises sur les vis de la backplate.
On met la pasta sur le proc et on visse le bloc avec des vis à ressort. C’est fait!
TEST
Températures
Pour tester les températures on fait tourner OCCT 4.4.1 durant 30mn et on fait la moyenne des températures max des 4 cores. On fait le test à 3.5GHz et à 4.2GHz. Les ventilateurs sont branchés sur un NZXT Sentry mix 2, sachant que le sentry mix 2 envoie 5V au minimum et 12V au max, on fait les tests à ces 2 tensions.

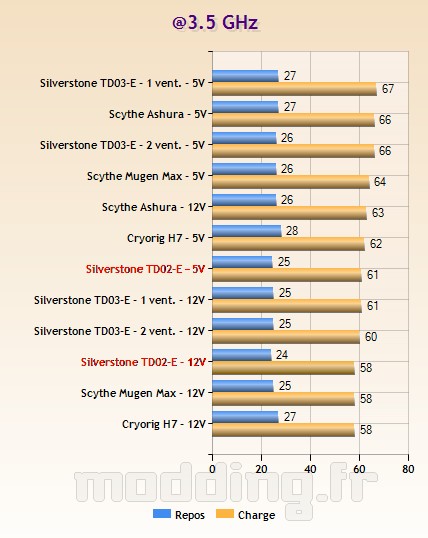

A 3.5GHz, en 5 ou 12V les températures en charge sont très bonnes, en 5 V on gagne 5° par rapport au 120mm et on en gagne 2 en 12V.

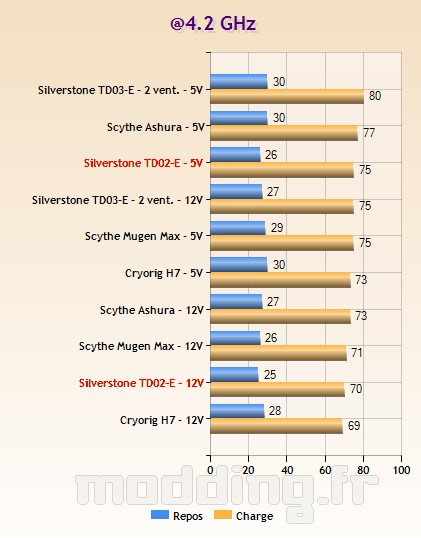

A 4.2GHz, le TD02-E s’en sort également très bien avec 70° en charge à 12V et 75° à 5V. On gagne 5° dans les 2 modes par rapport au 120mm.

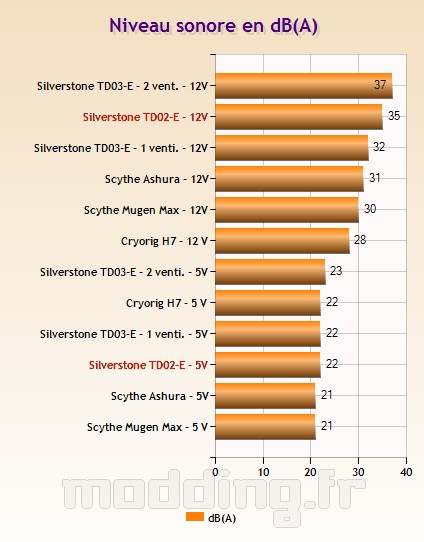

Niveau sonore
Le niveau sonore est relevé à 30cm du ventirad, ce dernier est installé dans un boitier et le relevé inclut le bruit produit par la carte vidéo (à 18% elle est pratiquement inaudible) et par l’alimentation. Les ventilateurs du boitier sont débranchés.
Comme pour le TD03-E, le cumul en dB des 2 ventilateurs de 120mm n’est pas discret en 12V, par contre en 5V le TD02-E s’en sort très bien avec à peine 22dB.
