Tests :
Config de test :
Niveau sonore
Les ventilateurs du Silent Base 801
Un test est effectué sur les ventilateurs du boitier.
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Corsair HX750 Platinum en mode hybride (ventilation off).
Les relevés se font sous différentes tensions appliquées au ventilateur, elles sont contrôlées par un multimètre.
Niveau sonore
Vitesse de rotation
On ne peut pas considérer les ventilateurs du Silent Base 801 comme bruyants !
Avec ses 36 décibels à pleine vitesse, le ventilateur reste extrêmement discret et tombe dans le monde du silence en deçà de cette vitesse. Dés que l’on passe le curseur FAN sur la position 1 ou 2, la ventilation devient alors plus que discrète.
Ambiance sonore
Le sonomètre est placé à deux endroits :
- À 25 cm de la porte latérale droite du boitier, à mi-hauteur.
- À 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation boitier 5 V – Ventilation H60 20% (AIO 20% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation H60 20% (AIO 20% – Boitier 12 V)
- Ventilation boitier 5 V – Ventilation H60 100% (AIO 100% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation H60 100% (AIO 100% – Boitier 12 V)
Le ou les ventilateurs du boitier sont branchés sur des adaptateurs Molex en 5 V et 12 V, le ventilateur de notre AIO est géré dans le bios par QFan Control.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tournant par défaut (mode hybride).
Le niveau sonore de la pièce est de 30 dB(A) (Le soir, à la campagne, pas un bruit… Ni même une mouche! en même temps, elles bronzent à la plage…).
Pour avoir un relevé ‘’référence’’ du niveau sonore, nous avons soumis au sonomètre la config hors du boitier avec un relevé à 30 cm (pour palier à la distance dans un boitier) en position latérale et au-dessus telle que la carte mère et le H60 se positionnent dans le boitier.
Une fois que l’ensemble de la ventilation est au repos, le Silent Base 801 se révèle être bien silencieux, et ce, même avec trois ventilateurs.
La colonne “AIO 100% – Boitier 5 V” permet de quantifier la filtration de la nuisance sonore issue de la config. Fort est de constater l’efficacité des carénages du Silent Base 801 intégrant un isolant acoustique de bonne épaisseur.
En passant l’ensemble de la ventilation à plein régime, le niveau sonore devient audible, mais cela reste bien en dessous de la concurrence.
Température
Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches, à 4 cm au-dessus de la carte graphique.
Le relevé des températures de la carte mère (sonde SYSTIN et CPUTIN) et de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor.
De même pour le processeur, où l’on prend une moyenne des 4 cœurs.
Le ventilateur du H60 est configuré dans le bios par QFan Control comme suit :
- 0° –> 40° = 20%
- 40°–> 55° = 20% –> 100%
- 55° et + = 100%
On effectue les relevés avec la ventilation du boitier à 5 V et à 12 V sous :
- OCCT CPU
- OCCT CPU + démo en boucle de 3D Mark Fire Strike.
OCCT CPU
OCCT CPU + Fire Strike
On constate de suite l’impact sur les températures qu’engendre l’augmentation de la vitesse de rotation des ventilateurs du Silent Base 801.
Cela s’avère encore plus notable lorsque la carte graphique et le CPU entrent en action, surtout sur ce dernier qui gagne 8°.
Nous allons comparer les résultats avec ceux relevés sur la config hors du boitier (Référence) et avec les boitiers précédemment testés embarquant cette config. Cela permet de comparer leur capacité à évacuer la chaleur engendrée par les composants.
Nous prenons seulement en compte les résultats du test du boitier effectué avec leurs ventilateurs alimentés en 12 V.
Les résultats sont exprimés en valeur delta, c’est-à-dire la différence avec la température de l’air ambiant.
Comparatif OCCT CPU

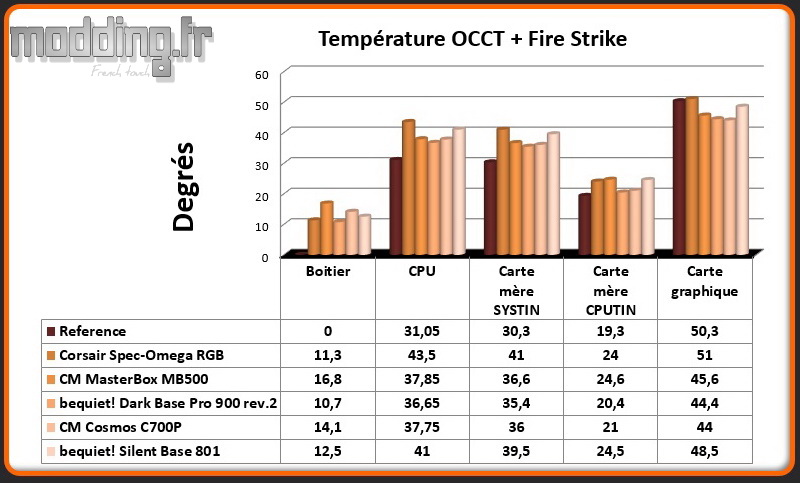

Comparatif OCCT CPU+Fire Strike
Il n’y pas à tergiverser… On ne peut obtenir de bonnes performances en terme de niveau sonore sans sacrifier les performances en terme de refroidissement.
L’absence de large grille en façade limite l’efficacité du flux d’air entrant. Les chicanes disposées derrière les grilles Mesh ne nous ont pas réellement convaincus…
On reste septique sur la diminution du niveau sonore qu’elles peuvent engendrer, par contre nous sommes persuadés que cela casse bien le flux d’air entrant.
Du coup si pour améliorer le refroidissement, nous devons augmenter le nombre de ventilateurs, cela va en contre-sens avec l’optimisation espérée en terme de silence.
