Montage :

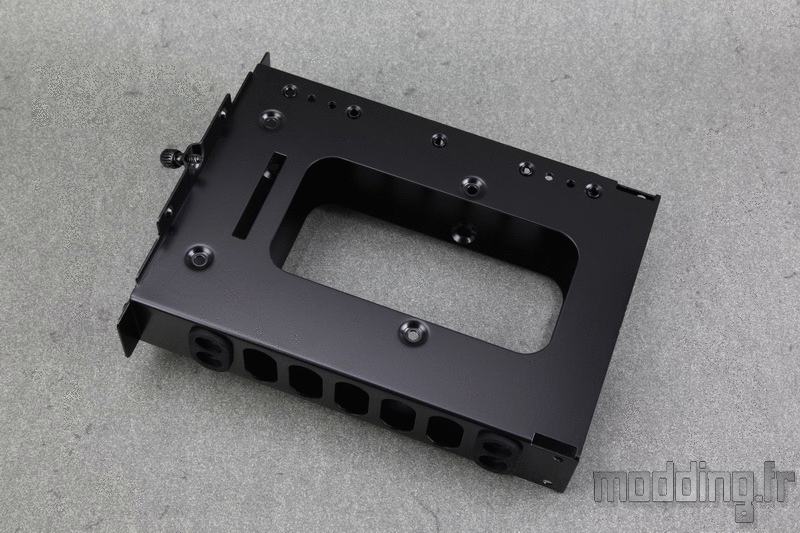

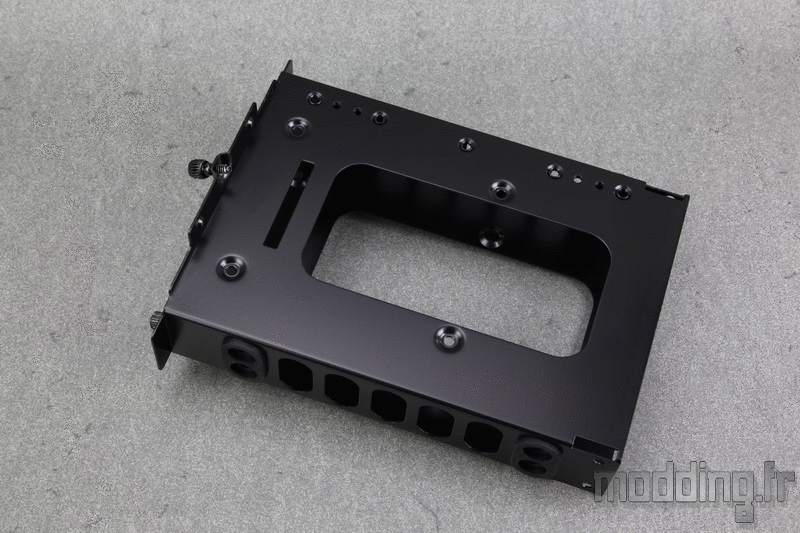

Nous commençons par le montage du disque dur 3.5″.
On glisse le disque dans la cage, sa connectique vers les vis à main.

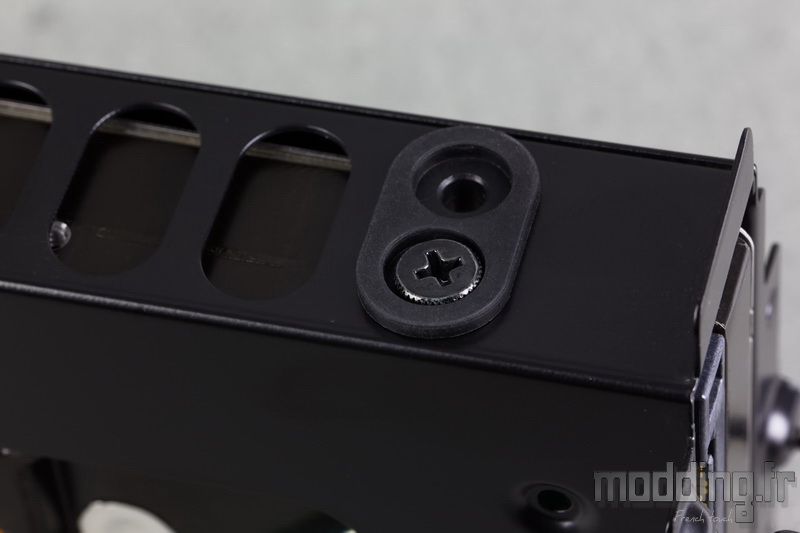

On utilise les vis UNC-6.32 dotées d’un épaulement pour assurer la fixation au travers des silentblocs.
La tâche est simple même si cela demande l’utilisation d’un tournevis cruciforme.
Les vis s’intègrent parfaitement dans les silentblocs et du coup le disque dur est réellement suspendu à ces derniers.

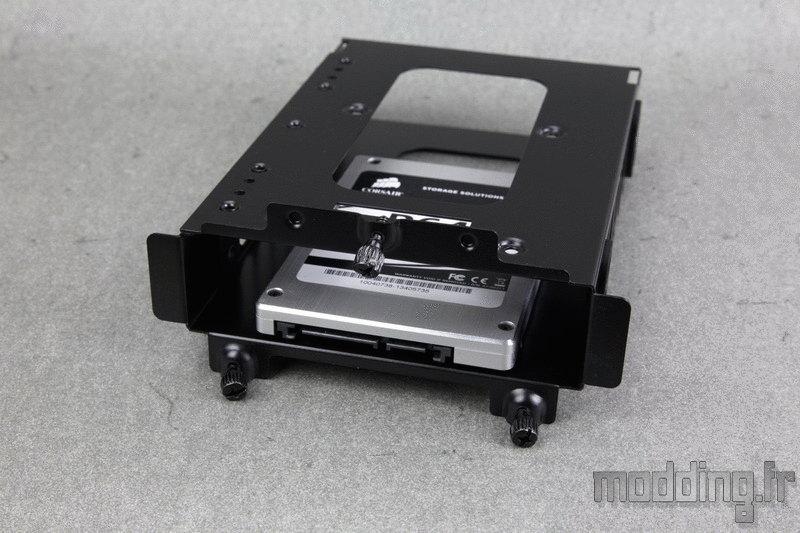

On réitère l’opération pour une unité de stockage 2.5″.
Il suffit d’utiliser le même tournevis et 4 vis M3.
Devant l’absence de silentbloc spécifique, nous conseillons le montage de SSD uniquement.
Nous pouvons monter deux unités 2.5″ par cage (même au niveau de la double cage HDD exempte de séparation interne).
La cage peut prendre place sur l’un des 5 emplacements du panneau HDD qui donne sur le compartiment principal.
Pour rappel, bequiet! fournit 3 cages de ce type.
A nous ensuite de voir à quel niveau les intégrer en fonction des composants comme la longueur d’une ou plusieurs cartes graphiques.

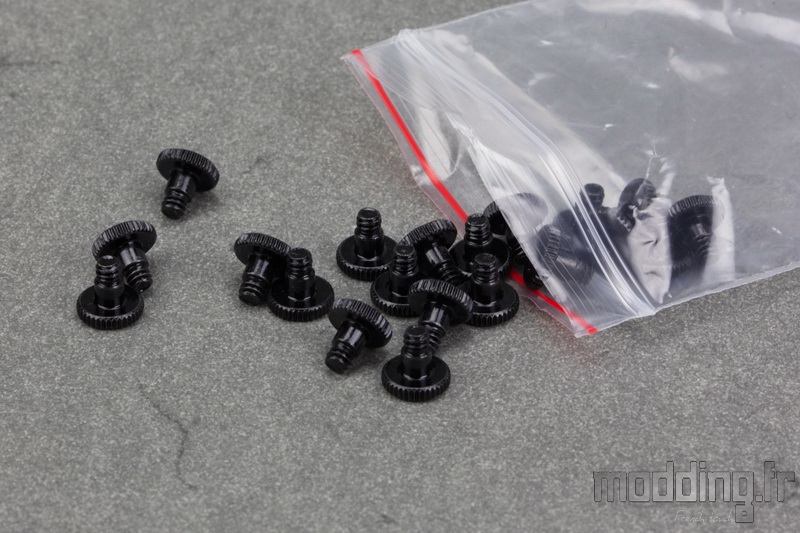

La fixation de chaque cage est assurée par trois vis à main.
Si on veut laisser le compartiment principal libre de toutes unités de stockage, nous avons la double cage HDD qui se dissimule sous le cache alimentation.

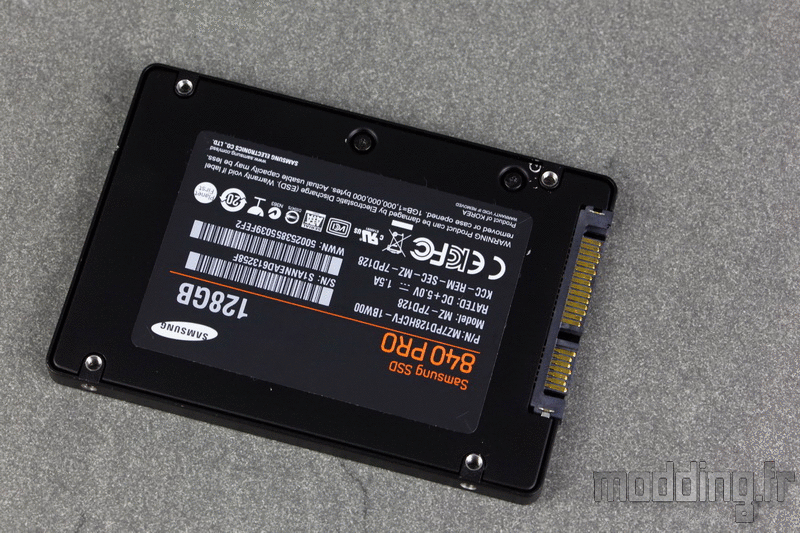

En ce qui concerne le SSD, nous avons trois autres emplacements qui lui sont dédiés.
Deux supports sont disponibles à cet effet : un simple et un double.
Dans les deux cas, la fixation se fait par en dessous à l’aide d’un tournevis et de vis M3.

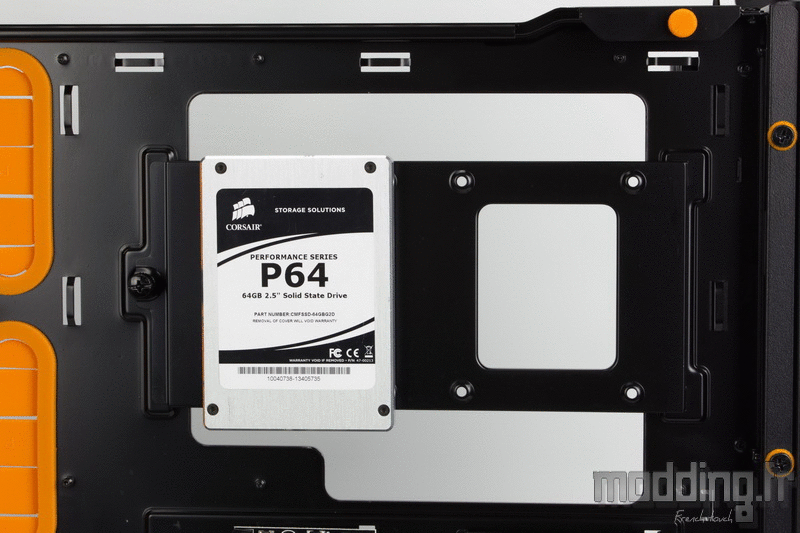

Le support simple prend place derrière le plateau de la carte mère sous l’ouverture d’accès à l’arrière du Socket.
Le support double se positionne au niveau de cette ouverture.

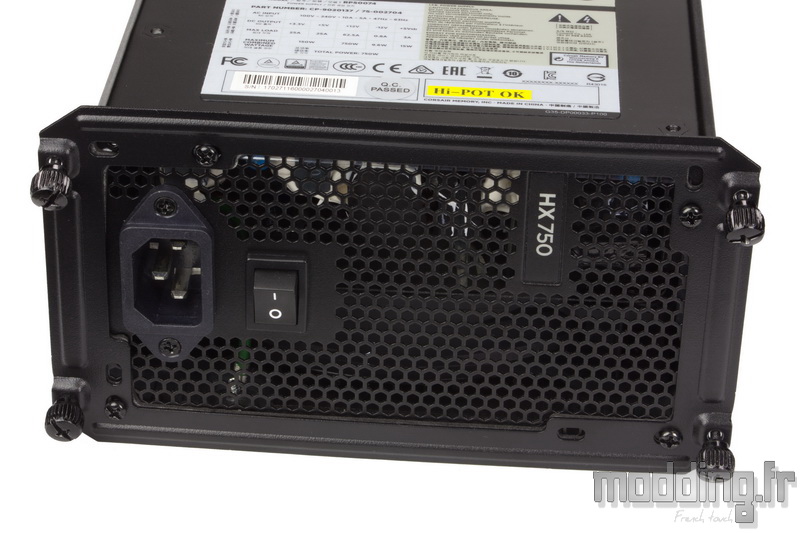

En ce qui concerne l’installation de l’alimentation, on récupère dans un premier temps son support spécifique placé à l’arrière du boitier.
Nous le positionnons sur le bloc et le fixons à ce dernier avec 4 vis UNC-6.32.
Ensuite, nous glissons l’alimentation au sein du boitier et nous fixons le tout à l’aide des vis à main qui restent solidaire de la structure en acier du support.
On peut brancher les différents câbles de l’alimentation une fois le bloc en place.
Cependant, nous conseillons de le faire avant pour être plus à l’aise.
S’il nous faut rajouter un câble, rien ne nous empêche de légèrement retirer le bloc de son logement sans pour autant le sortir.
La mise en place de la carte mère est facilitée par le déport présent sur l’entretoise centrale qui permet de bien centrer la carte.
On utilise les vis UNC-6.32 pour assurer la fixation.
Le plateau de la carte mère étant amovible, cela implique qu’il n’est pas en contact avec le haut du châssis et de ce fait, nous avons un espace présent tout le long de son bord supérieur.
Du coup, nous avons tout loisir de glisser les différents câbles et notamment le câble CPU.

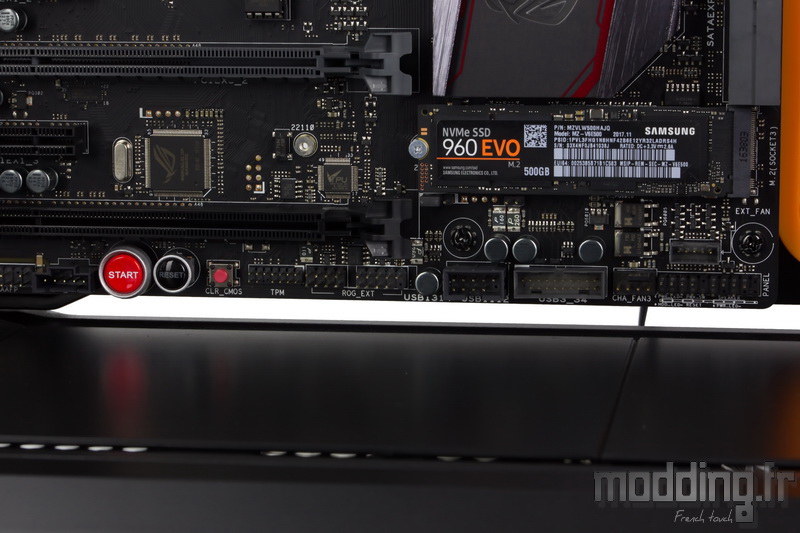

Son bord inférieur est aussi libre, cependant, il reste posé sur le cache alimentation.
Afin de pouvoir glisser les différents câbles issus du boitier, la marque a du coup pratiqué une large encoche.
L’espace est juste suffisant pour les prises interne du câble audio ou USB 2.0 puissent s’y faufiler.
En ce qui concerne l’installation d’un radiateur de Watercooling dans la partie haute du boitier, nous disposons d’un large espace de par le décalage des points de fixation vers le panneau en verre trempé.
De ce fait, même nos barrettes mémoire (49 mm de hauteur) ne viennent pas gêner la mise en place d’un radiateur équipé de ventilateurs en 120 mm.
Dans le cas d’un radiateur équipé d’une ventilation en 140 mm ou de barrettes mémoire dotées d’un dissipateur plus conséquent, la place disponible se limite à 70 mm.
Nous pouvons opter pour un radiateur de 45 mm d’épaisseur ce qui reste intéressant.
Nous apprécions grandement la facilité d’installation du radiateur sur cette partie du boitier avec la présence du support coulissant.
Notre AIO se sent plutôt à l’aise…
Le Silent Base 801 permet de mettre en place la carte graphique verticalement de par la présence de deux équerres spécifiques à ce niveau.
Cependant, il faut se procurer le Riser qui va bien afin de connecter ladite carte sur le port PCIe de la carte mère.
25 mm séparent la paroi en verre des ventilateurs de la carte graphique.
Le maintien de la carte est assuré par la fixation de son équerre au niveau de ses deux extrémités.
Nous avons jusqu’à 449 mm de clairance en position classique.
Du moins, si rien n’est présent dans la partie avant du châssis… Une cage HDD réduit la distance à 287 mm.
Nous branchons les différents câbles issus de l’alimentation ainsi que les câbles propres au boitier.
Coté coulisses, le rangement des câbles est largement facilité par la présence de nombreux points d’ancrage.
Nous pouvons utiliser des colliers Serflex, mais nous rappelons que bequiet! fournit 6 bandes Velcro.
On utilise même les points d’ancrage présents au sein des replis à 180° de la structure du plateau de la carte mère.
Sur un plan Aircooling, nous disposons de 185 mm pour le ventirad avant qu’il ne rentre en contact avec la vitre du boitier.
Clac font les portes en venant actionner le système de fermeture monté sur ressort…
Le panneau en verre trempé nous offre un bon panorama sur la config en place dans le boitier.
Nous disposons de pas mal de place à l’avant de la carte mère pour la mise en place d’un circuit de Waterccooling.
L’aspect fumé de la vitre est léger, ce qui évite de multiplier le nombre de bandes de LED afin de sublimer l’intérieur… Mais, c’est à vous de voir comment vous allez la jouer à ce niveau, car le Silent Base 801 ne dispose d’aucun type de rétroéclairage.
Le concept est laissé à la gamme Dark Base.
