Inversion :
La gamme Dark Base donne la possibilité d’inverser le plateau de la carte mère afin de présenter le boitier sous une configuration Reverse ATX.
Vu que le Silent Base 801 reprend le châssis du Dark Base 700, il aurait été dommage de bloquer le plateau de la carte mère au sein du châssis… déjà que la marque nous retire la prise USB 3.1 Gen 2 sur le panneau des connectiques… Petit message subliminal à l’attention de la marque.
Dans le mode Reverse ATX, la droite passe à gauche et vice versa, la carte mère se retrouve la tête en bas avec le CPU sous de la carte graphique !
Nous allons voir ensemble les différentes étapes pour arriver à ce résultat.
Etape 1 : dépose du plateau de la carte mère
On commence par retirer les trois vis du côté du montant arrière du châssis au niveau du compartiment principal.
Les rondelles restent en place sur la structure du plateau.
On retire les trois autres vis situées sur le montant arrière du châssis, mais du côté des coulisses.
On finit par les trois dernières vis, toujours du côté des coulisses, mais placées à l’avant du plateau.
Pendant cette opération, il n’est pas nécessaire de tenir le plateau, sa structure repose sur le cache alimentation.

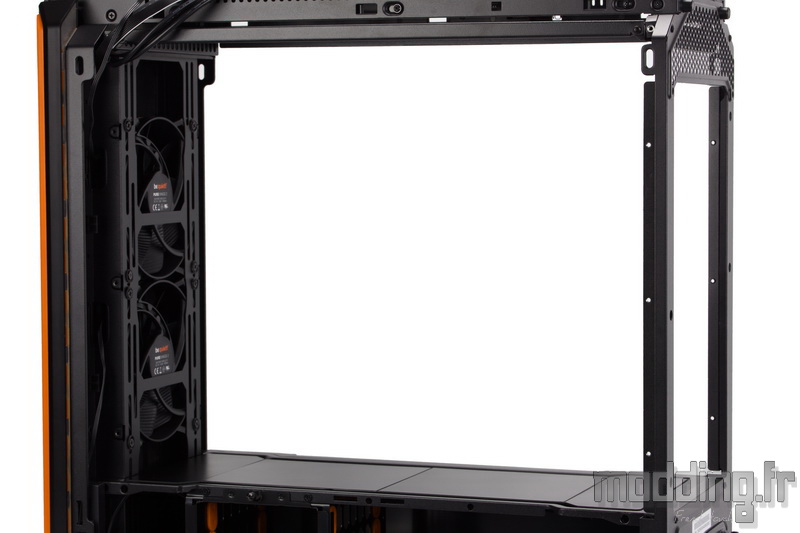

Pour le retirer du châssis, on commence par sortir son bord avant ce qui permet d’appliquer un angle de sortie afin de complètement le dégager du boitier.
Dire qu’au temps du Silent Base 800, il fallait se munir de sa perceuse pour faire sauter les rivets…
Etape 2 : Dépose du cache alimentation et cage HDD.
En parlant du cache alimentation, c’est surtout le flanc de ce dernier vu que le plateau supérieur reste fixé au châssis par des rivets.
Contrairement au Dark base Pro 900, l’alimentation ne bouge pas et reste donc en bas du boitier.
Donc, pour retirer la partie latérale du cache, nous exerçons une pression avec nos pouces sur son bord supérieur de part et d’autre de son point central.
Cela a pour effet de libérer les clips de leur logement.
Il ne reste plus qu’à retirer la plaque en la soulevant.
On retire ensuite la double cage HDD.
Parfois, les vis à main nécessitent l’utilisation d’un tournevis tellement elles sont serrées…
On apprécie l’encoche réalisée sur le bord inférieur du châssis afin de ne pas gêner la manœuvre.
Une fois les vis à main dévissées, on retire la cage de son logement.

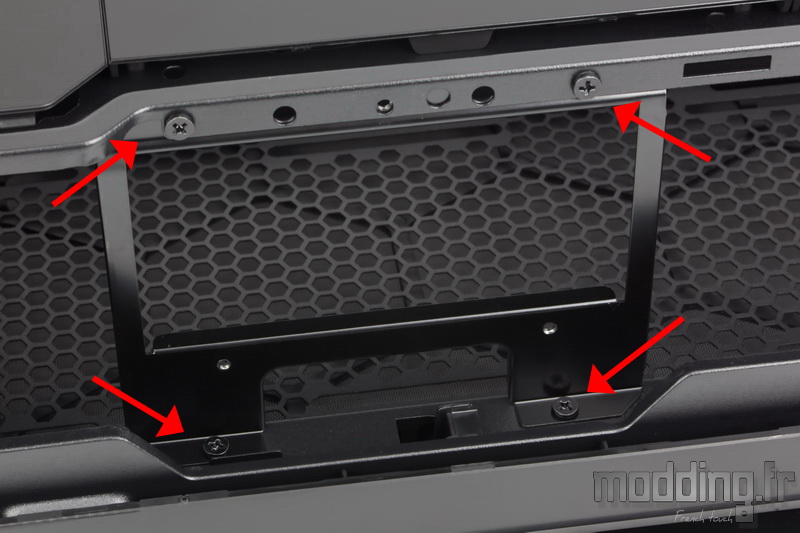

Au tour du support de la cage… 4 vis sont présentes.
Une fois retirées, on exerce une pression sur la partie basse du support afin qu’il glisse vers l’intérieur du boitier.
Ce qui permet de basculer le support et de le libérer de son emprise du plateau du cache alimentation.
Etape 3 : Le câblage du boitier
Les notices font souvent l’impasse sur les câbles… Celle du Silent Base 801 ne déroge pas à la règle…
Pourtant, il est évident que si les coulisses passent de droite à gauche, les câbles issus du boitier doivent suivre.
Pour cela, il faut déposer le Top du boitier.
6 vis le retiennent au châssis.
Deux vis sur chacun de ses bords et deux autres à l’arrière.
Ensuite, on soulève la plaque en acier.
La structure du panneau des connectiques, qui se trouve sous le carénage en acier, est fixée au châssis par deux vis.

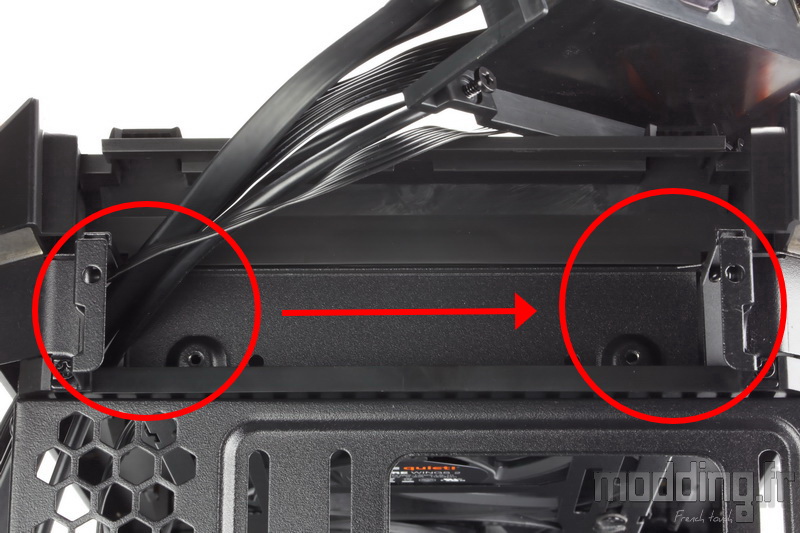

Une fois enlevées, on soulève la structure en plastique et on passe les câbles d’une ouverture à l’ouverture opposée.
Il est possible que la prise interne du câble issu des ports USB 3.0 vous donne du fil à retordre… Pour faciliter la tâche, on peut démonter la glissière du support de ventilation supérieure.
Cette dernière comble l’ouverture dans sa partie arrière.
Le Top enlevé, on en profite aussi pour retirer le support de ventilation supérieur.
Une fois les câbles passés par la bonne ouverture, on refixe le panneau des connectiques et nous remettons en place le Top du boitier.
A ce propos, on prête attention aux boutons d’ouverture des portes latérales qui jouent sur le mécanisme présent sous la structure du Top.
Il faut aussi penser à passer les câbles des ventilateurs par les ouvertures placées sur le bord opposé.
Cela nécessite de retirer la façade et le filtre avant afin de déposer les ventilateurs et de les tourner d’un quart de tour pour tirer le câble au plus court.
Etape 4 : Repose du cache alimentation et de la cage HDD
On passe le flanc du cache sur le bord opposé et on le reclipse sur la structure de son plateau.
Il en est de même pour le support de la cage HDD qui passe de l’autre coté.
Les différents points de fixations sont bien sûr présents tout comme l’encoche appliqué sur le bord inférieur du châssis.
Nous remettons la cage HDD dans son logement.
Etape 5 : Repose du plateau de la carte mère
Nous tournons le plateau de la carte mère sur 180° et on le positionne au sein du châssis, mais sur le coté opposé.

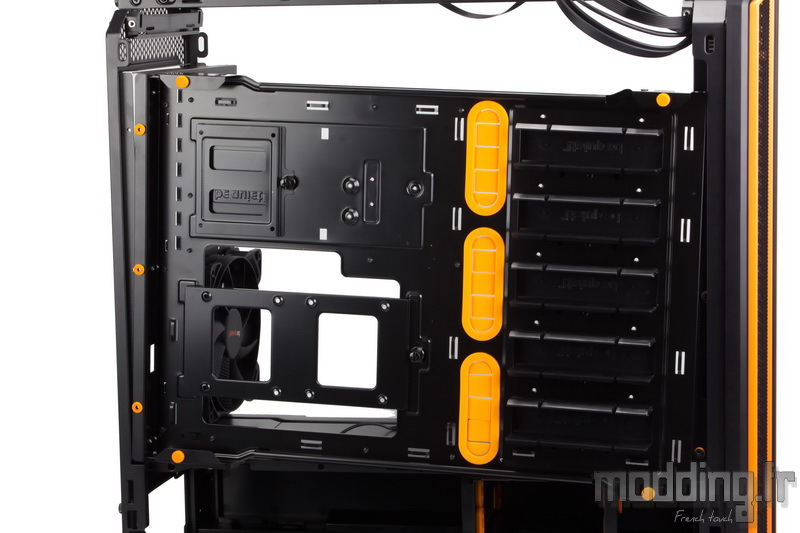

On fixe d’abord les 3 vis au niveau du montant arrière du châssis du côté des nouvelles coulisses.
Cela facilite la tâche pour les 6 autres vis.
On glisse le câble du ventilateur arrière entre le bord du plateau de la carte mère et le cache alimentation.
Il ne reste plus qu’à installer le support de ventilation supérieure du côté du nouveau compartiment principal en veillant à ce que les emplacements soient au plus près de la porte en verre trempé.
… Le tour est joué !!!
Dans cette configuration, la carte mère se retrouve la tête en bas tout comme le processeur et la carte graphique dans la partie haute du compartiment principal.
Sur ce dernier composant, on pourra mieux visualiser la face ventilée de la carte.
On comprend aussi pourquoi les silentblocs des cages HDD possèdent deux trous… Cela permet d’inverser le sens haut/bas du disque dur 3.5″ vu que les cages se retrouvent à l’envers.
