L’intérieur :
Pour retirer chacune des portes, on appuie au préalable sur le bouton placé à l’arrière du châssis.
Cela libère donc la fixation de la porte au niveau de son bord supérieur.
Ensuite, nous la soulevons afin de désengager ses encoches inférieurs du bord du châssis.
L’intérieur du Silent Base 801 est tout de noir vêtu, mise à part la couleur des pièces en caoutchouc tels que les grommets qui reprennent la couleur de la version du boitier : orange, gris ou noir.
On remarque l’aspect légèrement fumé de la vitre avec une teinte tirant sur le gris.

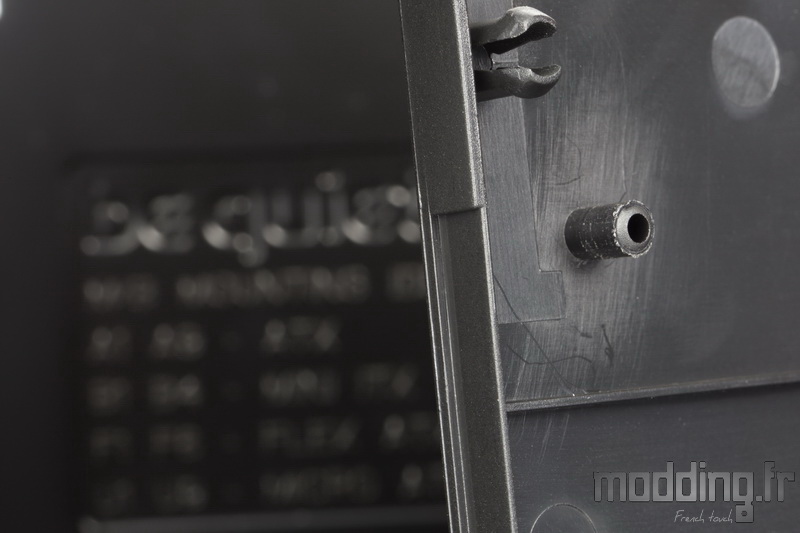

Sur cette photo, nous avons l’un des trois ergots positionné sur le bord supérieur de la porte qui assure la fermeture de celle-ci.

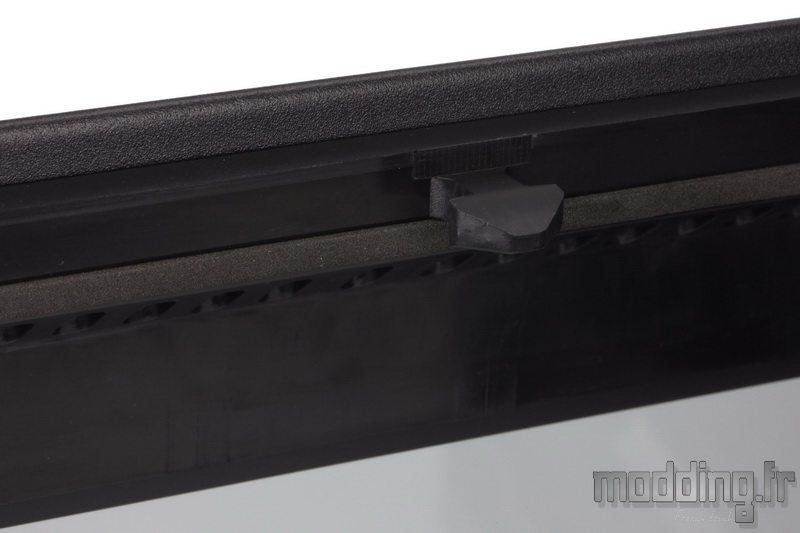

Dessous, on note la présence d’une étroite bande en mousse qui amortit le contact de la structure de la porte avec le châssis.
Les ergots se logent dans des ouvertures spécifiques placées sur le bord du Top.
La vis située juste à coté assure la translation du mécanisme de fermeture/ouverture.

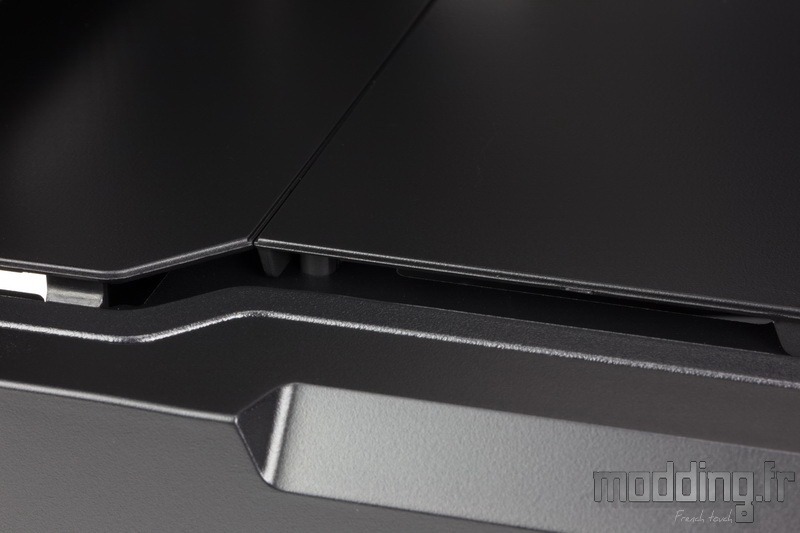

Afin d’optimiser le bon alignement des portes au niveau du châssis, nous avons des petits ergots placés dans les coins supérieurs au niveau de la structure en plastique.
Ils ont leur empreinte en négatif au niveau du châssis.

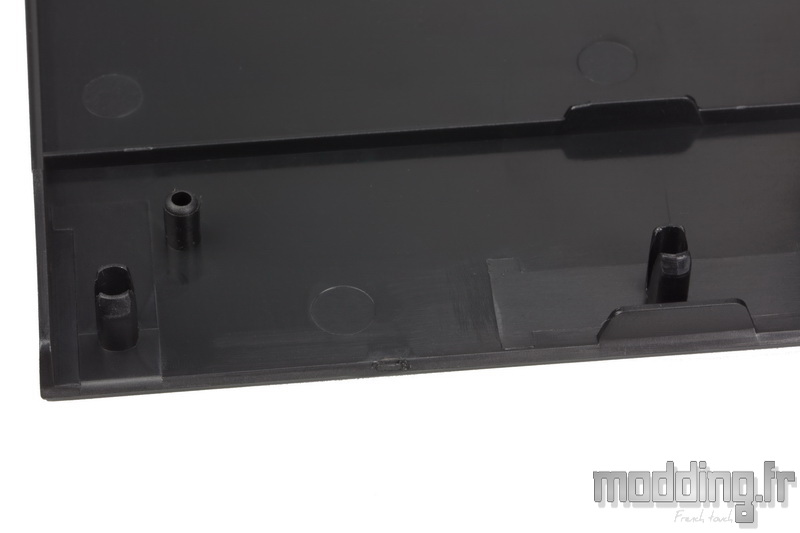

Sur le bord inférieur du panneau en verre trempé, nous avons une autre baguette en plastique qui intègre les deux encoches venant s’ancrer sur le bord inférieur du châssis.
Afin de rendre le système de fixation totalement invisible de l’extérieur du boitier, il faut savoir que ces structures en plastique sont du coup collées sur le verre trempé ou tout du moins sur la bande noire parcourant tout le pourtour du verre.
Sur la porte controlatérale, les encoches sont en acier et sont fixées sur la structure interne de ladite porte par deux vis.
Comme on a pu le voir dans la rubrique précédente, la structure en plastique supérieure est littéralement enveloppée par la plaque en acier de la porte.
La face interne est équipée d’un isolant acoustique remplissant toute sa surface utile.
Tout comme les autres isolants, il est doté d’une épaisseur conséquente de 10 mm.
Le châssis est, à quelques détails prés, identique à celui du Dark Base 700.
Tout comme pour ce dernier, le Silent Base 801 reprend aussi le concept d’inversion du plateau de la carte mère passant le boitier d’une configuration ATX en Reverse ATX.
Nous consacrons la rubrique suivante à ce nouvel aspect du Silent Base 801.
On retrouve donc une répartition dans le sens de la hauteur avec la présence d’un cache alimentation dans la partie basse.
Le plateau de la carte mère est doté d’une large ouverture permettant d’accéder à l’arrière du Socket.
Les entretoises sont déjà en place et celle positionnée au centre, dispose d’un déport pour faciliter la mise en place de la carte mère.
De par la présence d’un plateau de la carte mère amovible, son bord supérieur tout comme son bord inférieur ne sont pas fixés au châssis.
Du coup, nous avons une large ouverture dans la partie haute du châssis afin de glisser les différents câbles et notamment le câble CPU.
Au passage, on note une différence d’aspect au niveau de la peinture appliquée sur les pièces en acier châssis par rapport au Dark Base 700 (différence qualitative ??…).
L’ouverture est plus étroite dans la partie basse avec la présence du cache alimentation.
Le plateau est d’ailleurs comme posé dessus, la marque a alors crée une large encoche au niveau du bord inférieur de son plateau afin d’obtenir un espace suffisant pour le passage des câbles notamment ceux issus du boitier.

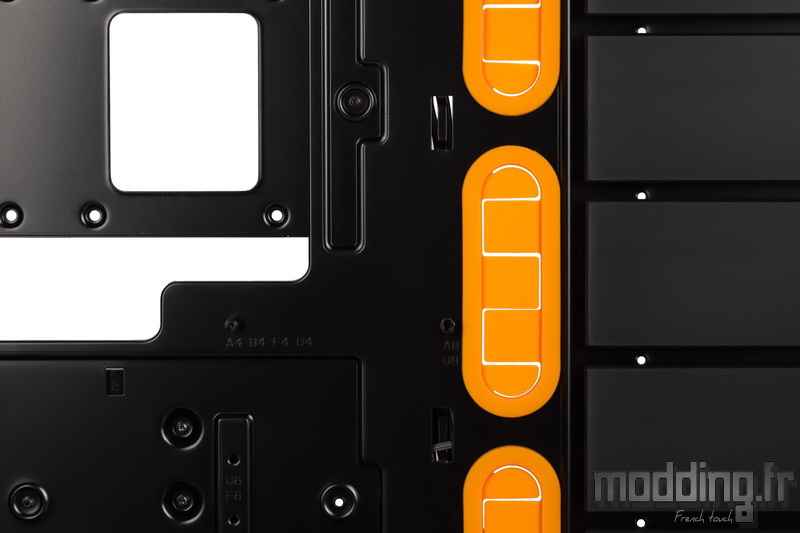

Trois passages de câbles de forme oblongue prennent place à l’avant du plateau.
Ils sont équipés de grommet… Orange, du moins dans notre version du boitier.
A l’avant, nous avons toute une série de caches en plastique, de forme rectangulaire, repartis sur la hauteur du boitier.
5 au total pour être précis.
Autant le boitier peut accueillir une carte mère au format ATX, autant, il peut aussi héberger un format E-ATX (30.5 x 27.5 cm).
Dans ce cas, les passages de câbles sont recouverts par le PCB de la carte mère… Mais bequiet! offre une autre alternative en utilisant ces caches pour glisser les câbles.
Ces derniers sont équipés d’un système de fixation crantée permettant de les décaler vers le compartiment principal sur 2 niveaux.
On peut bien sûr retirer le cache…
… Ou les caches.
En fait, leur principale utilité est de dissimuler l’emplacement pour la cage HDD.
On positionne la ou les cages incluses dans le bundle, où bon nous semble, sur l’un des 5 emplacements disponibles.
Le second intérêt de ces caches est de servir comme support pour réservoir de Watercooling. il faut alors pratiquer deux orifices (voire 4)… Pour fixer le(s) support(s) en question.

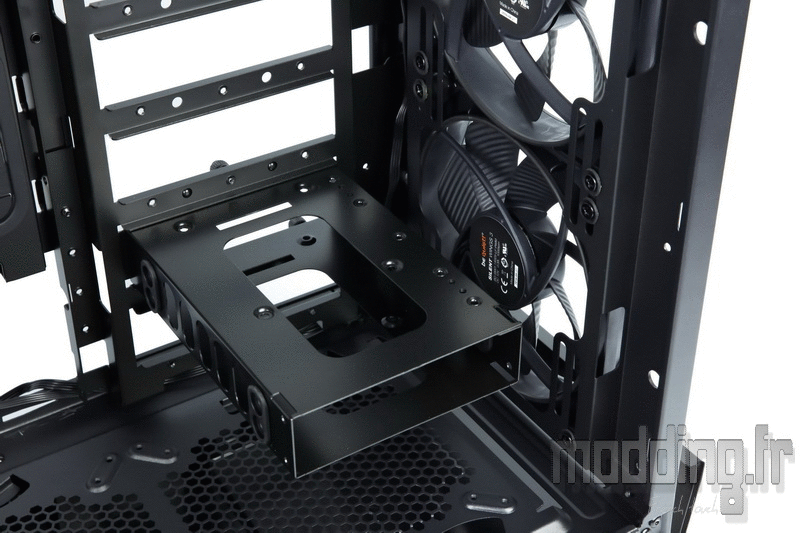

Dommage de ne pas avoir inclus dans le bundle la plaque dédiée pompe Watercooling présente sur le Dark Base 900, qui se fixe sur la cage HDD, très pratique au demeurant.

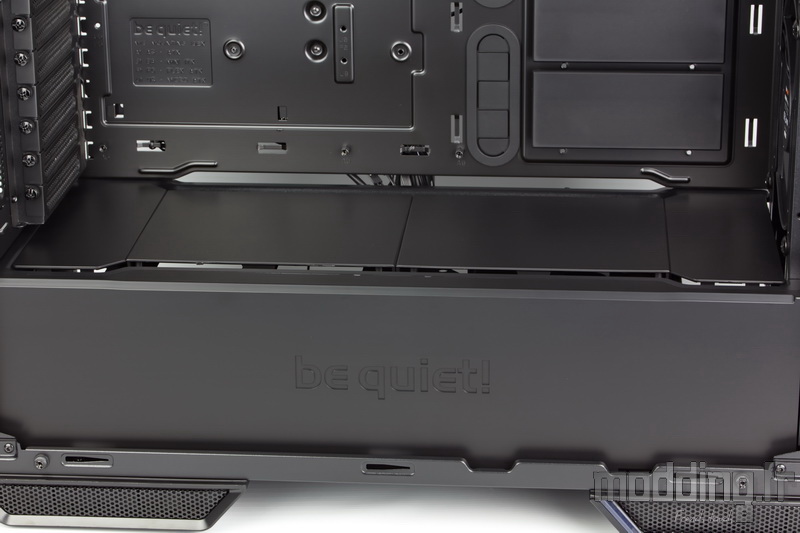

Le cache alimentation est quasiment identique à celui du Dark Base 700 à un détail prés : le biseau appliqué sur l’angle en position centrale.
Il faut bien pouvoir se différencier de ses frangins…
Le flanc est en plastique et le logo bequiet! est gravé à même la matière.
Il est indépendant du reste du cache alimentation et peut se retirer.
Sur la partie haute, nous avons 4 caches en plastique.
Lors de la remise en place des différentes plaques, nous commençons par les plaques extrêmes avant de positionner les deux autres au centre.
Il y a d’ailleurs un sens pour installer ces dernières, l’un des côtés intègre un léger retrait sur son bord qui correspond au bord interne des plaques extrêmes.
Une fois retirées, nous découvrons une structure en acier faisant partie intégrante du châssis.
Elle est dotée de plusieurs ouvertures dont une située à l’avant qui est dédiée à la mise en place d’un radiateur sur la paroi antérieure du châssis.
Une belle ouverture, mais à 2 mm prés, on pouvait opter pour un radiateur de 60 mm d’épaisseur… Nous avions déjà fait la remarque lors du test du Dark Base 700…
Juste en arrière, nous avons une seconde large ouverture qui se positionne au-dessus de la cage HDD du compartiment inférieur.
Les points de fixation de forme oblongue sont utilisés par le cache carré. Les autres trous permettent la mise en place d’un ventilateur en 120 mm ou en 140 mm.
Cela n’est possible que si on sacrifie la cage HDD située juste en dessous.
La dernière partie de cette plaque médiane prend la forme d’une grille en nid d’abeilles.
Les plaques rectangulaires sont équipées de clips bâtons assurant la fixation et de petits plots qui les placent à une certaine distance de la paroi métallique…
Nous avons un espace qui est ainsi crée permettant d’assurer un léger flux d’air entre les deux compartiments.
En remontant vers l’arrière du boitier, nous retrouvons les 7 équerres PCI fixées par des vis à main, ainsi que les deux équerres verticales.
L’emplacement de ventilation arrière est occupé par un Pure Wings 2 en 140 mm placé en extraction.
Sur le montant du châssis, on note la présence de 3 vis accompagnées d’une rondelle en caoutchouc (de la couleur de la version du Silent Base 801).
Elles assurent la fixation, au niveau du compartiment principal, du plateau de la carte mère.
Le petit détail qui va bien avec la prise en charge du câble de ventilateur au-dessus de l’emplacement de l’I/O Shield par le biais d’un petit crochet métallique.

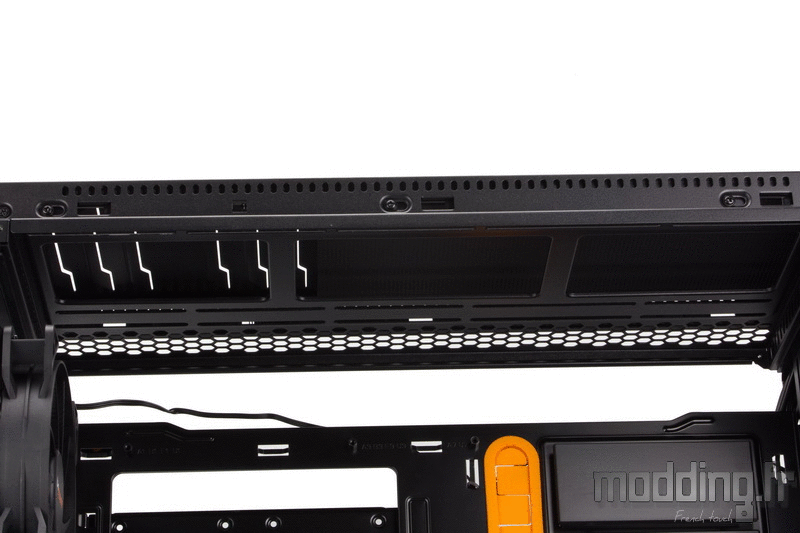

Le haut du châssis révèle un emplacement pour 3 ventilateurs en 120 mm ou en 140 mm.
On note l’application d’un décalage vers le panneau en verre afin de minimiser les conflits avec les composants de la carte mère.
En suivant le bord externe de ce support de ventilation supérieure, on tombe sur une vis…
Nous avons la même à l’autre extrémité.
On les retire…
Et nous découvrons que le support coulisse vers l’extérieur du boitier. Cela nous facilite la vie pour y installer les ventilateurs avec ou sans le radiateur de Watercooling.
Cela nous évite d’avoir à retirer les 6 vis qui retiennent le Top…
Cool !!!
L’avant du châssis permet de fixer jusqu’à 3 ventilateurs en 120 mm ou en 140 mm.
Deux emplacements sont donc occupés par 2 Pure Wings 2 en 140 mm placés en aspiration.

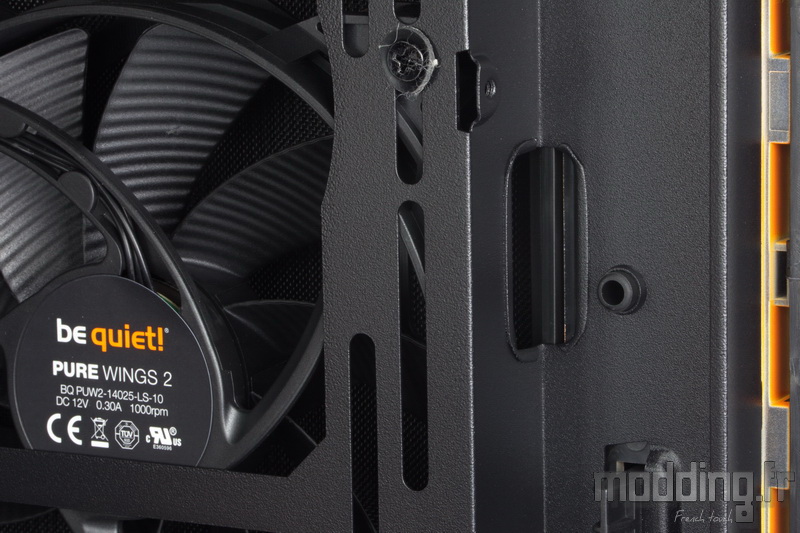

De part et d’autre de l’emplacement des ventilateurs, nous avons des ouvertures afin de glisser les câbles de ces derniers.
Le fait de les retrouver sur chacun des bords est lié au concept d’inversion du plateau de la carte mère tout comme la présence des points de fixation laissés libre, juste à côté de ces ouvertures.
Les coulisses du Silent Base 801.
Les câbles issus du panneau avant sont tous revêtus de noir.
Plusieurs points d’ancrage sont disséminés à l’arrière du plateau de la carte mère…
Proche des passages de câbles…
… Tout comme le long du cheminement du câble CPU…
… Ainsi que le long de la partie avant du châssis…
… Et même juste au-dessus de l’emplacement de l’alimentation.
A l’avant du châssis, nous avons trois autres vis munies de leur rondelle colorée.
Il s’agit des points de fixation du bord antérieur du plateau de la carte mère.
Les trois derniers points de fixations sont situés sur le montant arrière du châssis.
La vue sur le système de fixation des caches.
Le logo est gravé sur la face interne.
On remarque que la structure des fixations est en trois parties. On peut au besoin casser les parties extrêmes pour faciliter le passage des câbles quand on décale les caches vers le compartiment principal.
Autant l’avouer, les caches sont toujours aussi pénibles (pour rester poli…) à manipuler… Rogntudju!!!!
Le Silent Base 801 embarque deux supports dédiés à un SSD.
Un support double capacité prend place au niveau de la large ouverture du plateau de la carte mère.
La fixation est assurée par deux encoches et une vis à main.
Un support simple capacité prend place sous cette ouverture, juste à côté du …

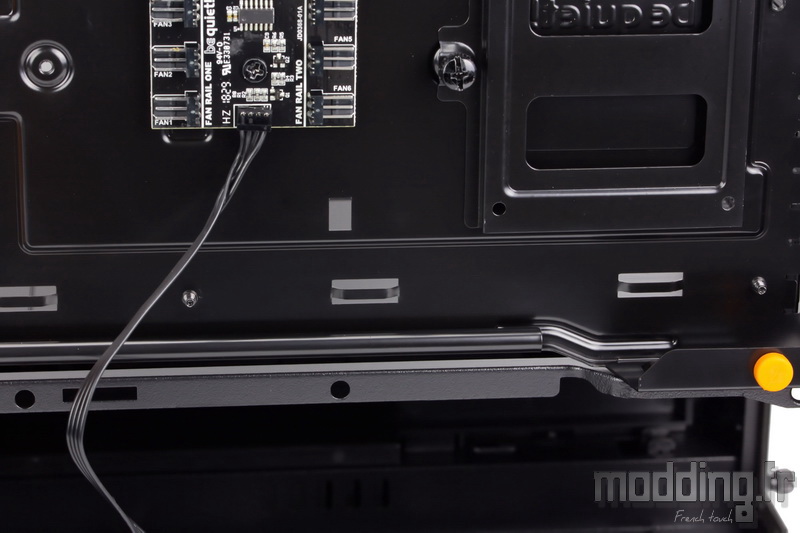

… PCB interne du Silent Base 801.
Ce dernier est nettement plus dépouillé que celui du Dark Base 700, laissant de côté toute la partie contrôlant un éventuel rétroéclairage RGB.
Nous retrouvons une seule fonction : un Hub PWM associé au curseur FAN du panneau des connectiques.
Nous rentrons plus dans les détails dans la rubrique “Démontage”.
Sous le cache alimentation, nous avons une double cage HDD.
Double et non deux simples cages.
Elle peut accueillir deux disques durs 3.5″ ou deux unités 2.5″.
On remarque que bequiet! a modifié l’aspect du bord inférieur du châssis en y insérant une large encoche qui tombe en face de la cage pour permettre le retrait de celle-ci.
A l’arrière du compartiment inférieur, on retrouve l’emplacement pour l’alimentation.
4 larges patins en caoutchouc sont prêts à accueillir le bloc quelle que soit sa profondeur.
Quand on voit la hauteur du bord inférieur du châssis, on comprend mieux pourquoi bequiet! a revu sa copie quant à l’insertion du bloc par l’arrière du boitier.
La structure en acier du plateau de la carte mère présente, au niveau de ses 4 coins, un repli à 180° permettant essentiellement de renforcer sa rigidité.
L’espace crée correspond à la place allouée au rangement des câbles en incluant l’épaisseur des petits tampons en caoutchouc fixés sur cette structure.
Ces derniers arborent la couleur de la version du boitier… (une dernière petite touche orange pour notre Silent Base 801) Et viennent amortir le contact avec la porte controlatérale.
En fait, ils entrent en contact avec la plaque d’isolation phonique.
Plus de 25 mm sont donc disponibles pour le rangement des câbles.
On note au passage que l’on pourra glisser un collier Serflex ou une bande Velcro au niveau de ces replis.
