INTÉRIEUR

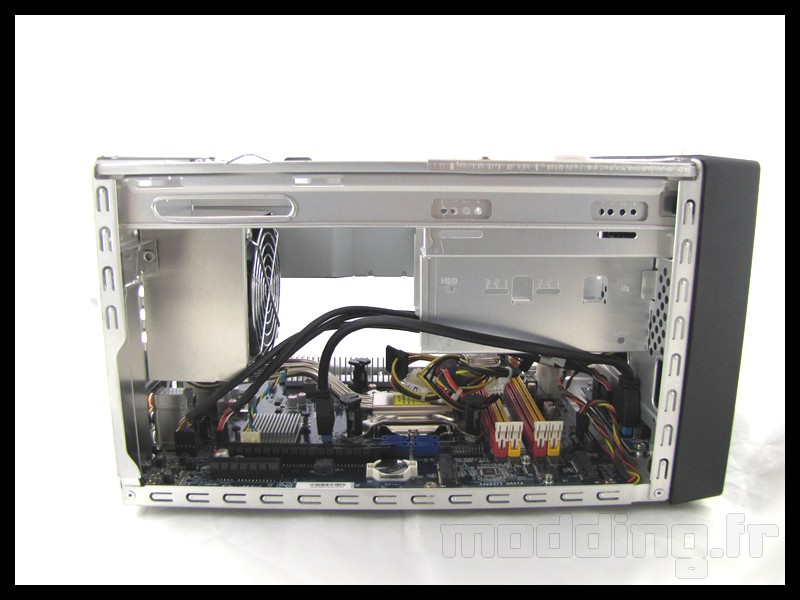

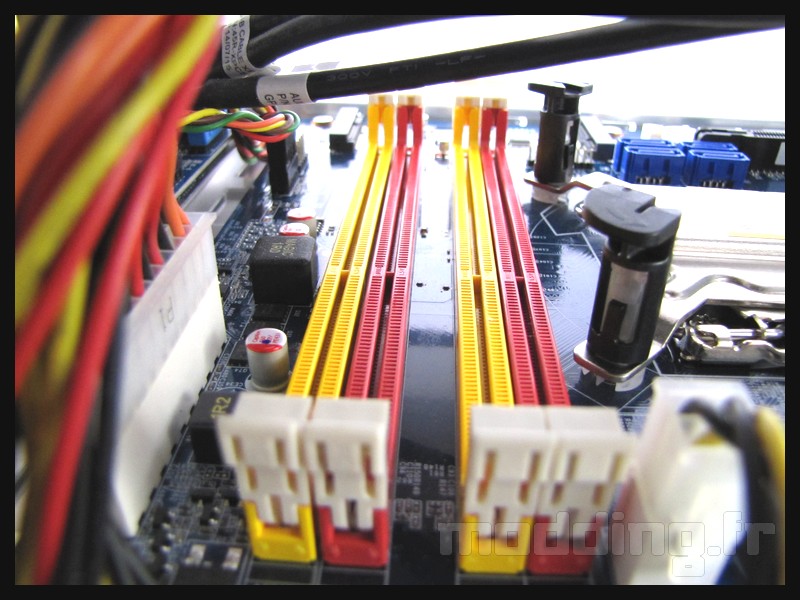

Comme nous vous l’indiquions en introduction de cet article, le SH97R6 est pré-équipé d’une carte mère chipset H97 et socket 1150, elle accepte toute la famille Haswell (celeron, pentium, I3, I5, I7). Elle dispose de 4 slots pour la RAM avec un maximum de 32Gb (4×8). Elle propose 1 slot PCI-Express x16 v3.0 slot (PEG, seulement pour carte graphique ) et 1 slot PCI-Express x4 v2.0 (carte raid, wifi…). Une carte graphique longue et dual slot peut prendre place par contre l’alimentation ne fournit qu’un connecteur 6 pin.

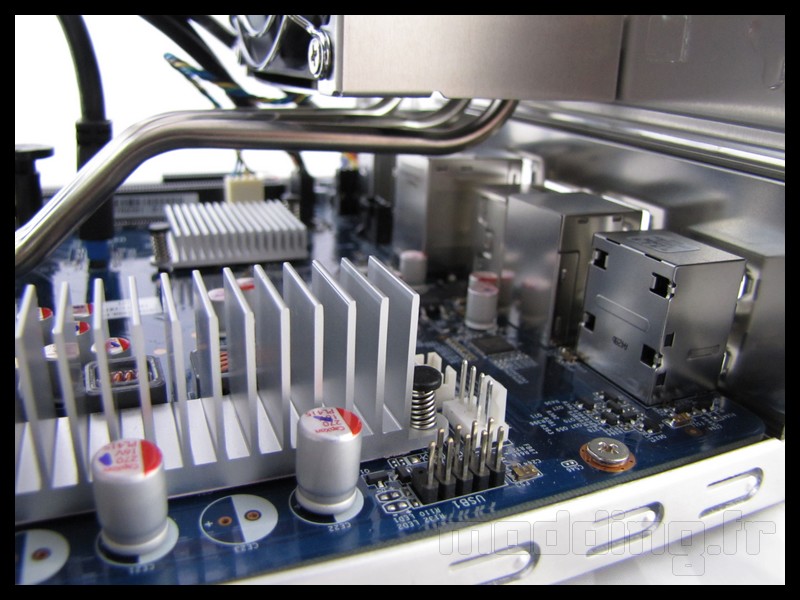

Le processeur est refroidi par un ventirad déporté, 3 caloducs en cuivre partent du processeur vers l’arrière du boitier où se trouvent un radiateur et un ventilateur. Le ventilateur de 92mm expulse l’air chaud directement vers l’extérieur.
Le SH97R6 est capable de gérer jusqu’à trois écrans simultanément, il supporte les résolutions les plus élevées comme la 4K (3840×2160 pixels). La partie réseau est gérée par un contrôleur Realtek RTL 8111G (gigabit) et pour le son c’est également du Realtek en 7.1 avec un ALC892.

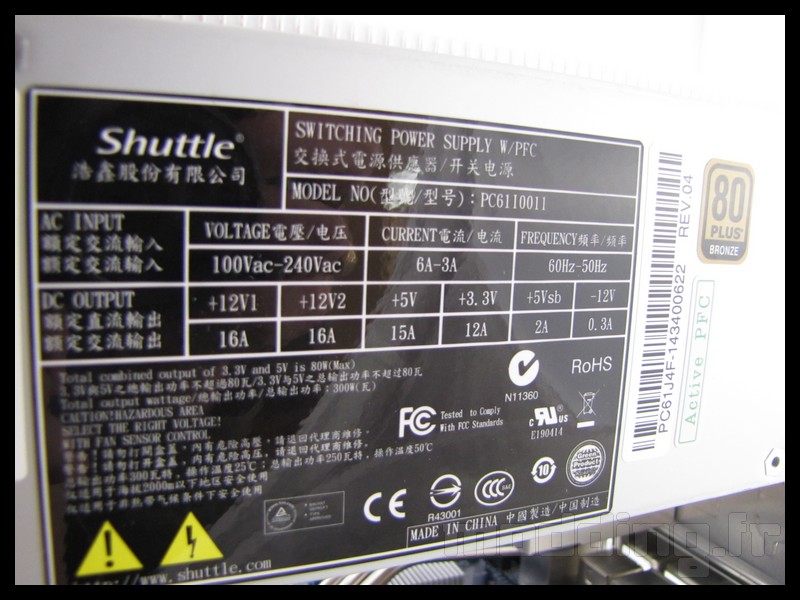

L’alimentation fournie procure au maximum 300W sur 2 rail 12v de 16A, elle est certifiée 80+ bronze. Shuttle fournit une alimentation de 500W certifiée 80+ silver en option.

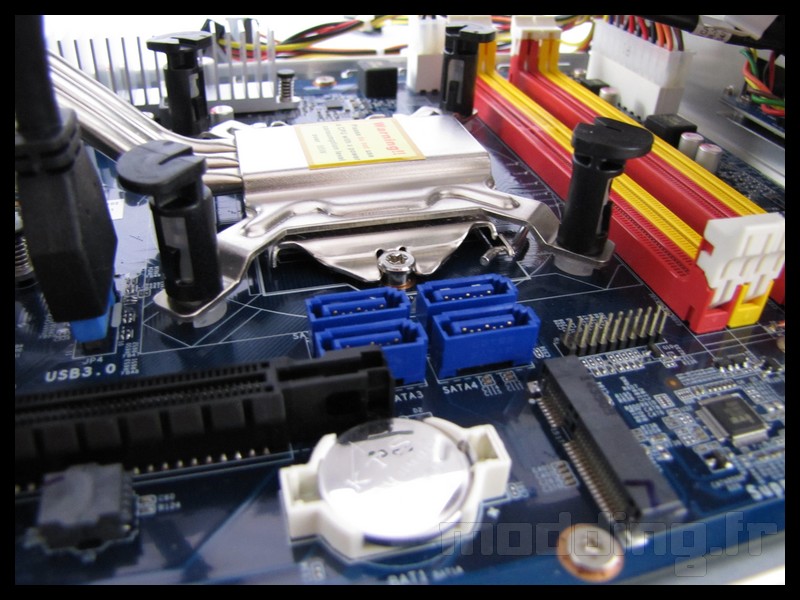

La carte mère propose 4 connecteurs Sata 6gb, H97 oblige. On trouve également 2 slots miniPCIe :
- half-size, supports PCIe 2.0 and USB 2.0, e.g. for WLAN cards
- full-size, supports PCIe 2.0, SATA 3.0 (6 Gbps) and USB 2.0 e.g. for Mini SATA (mSATA) flash memory cards

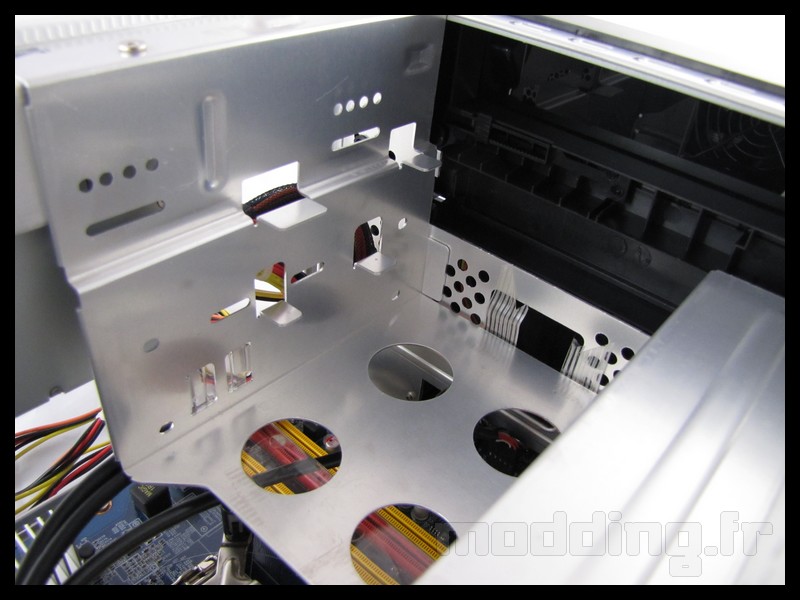

Pour le stockage, le SH97R6 peut accueillir jusqu’à 2 disques 3.5″ ou 2.5″ (en cas d’installation de disques 2.5″ il est nécessaire d’acquérir un adaptateur fourni en option) et un lecteur optique.
