EXTÉRIEUR

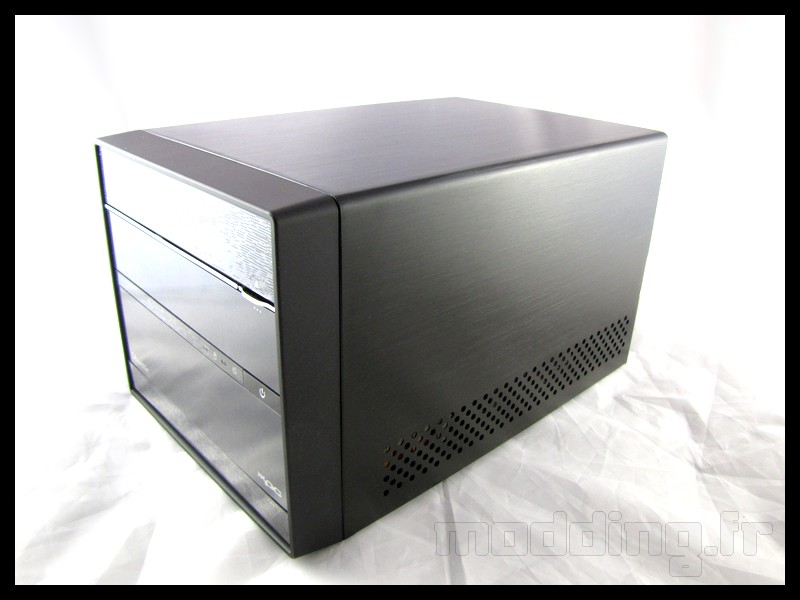

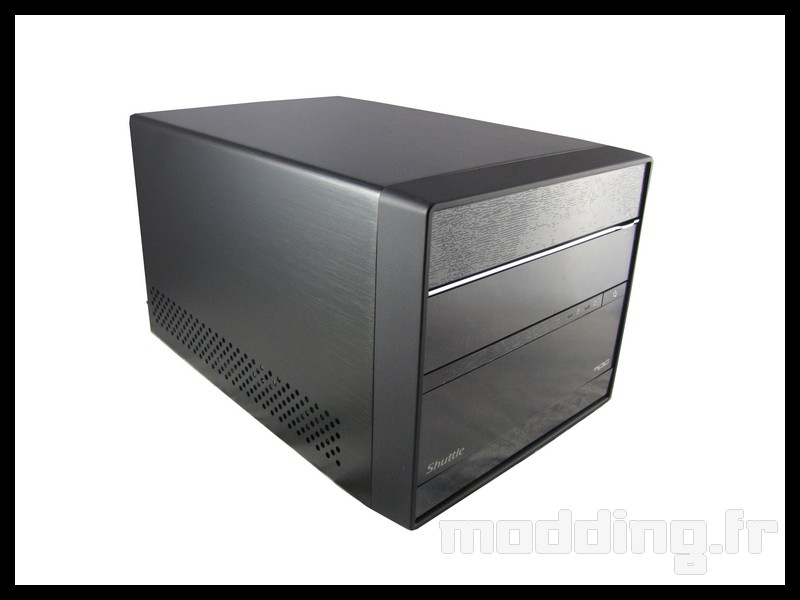

Notre SH97R6 est au format mini PC, il mesure 21,6 cm de largeur, 33.2 cm de profondeur et 19,8 cm de hauteur pour un poids de 3.5 kg. Il est constitué d’aluminium pour le châssis, d’aluminium légèrement brossé pour la coque et de plastique pour la face avant. La coque est constituée d’un seul tenant et des aérations sont présentes sur les deux côtés.

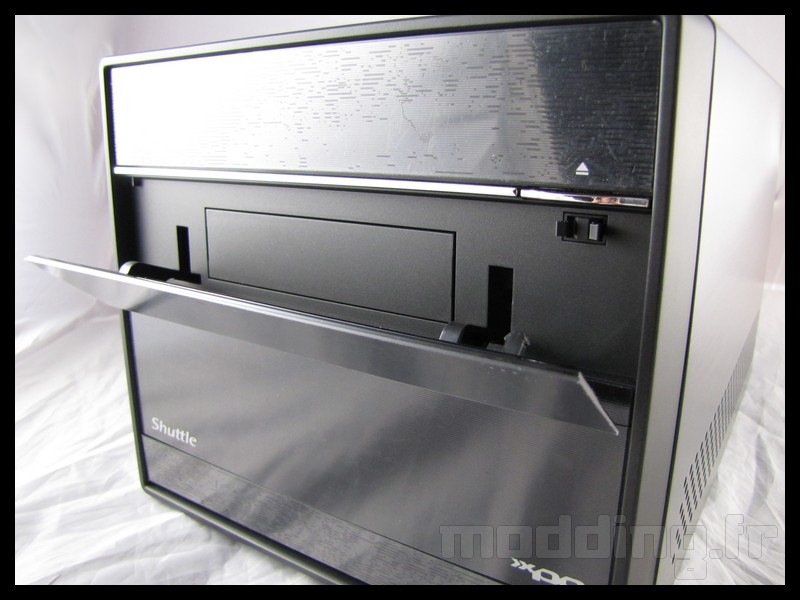

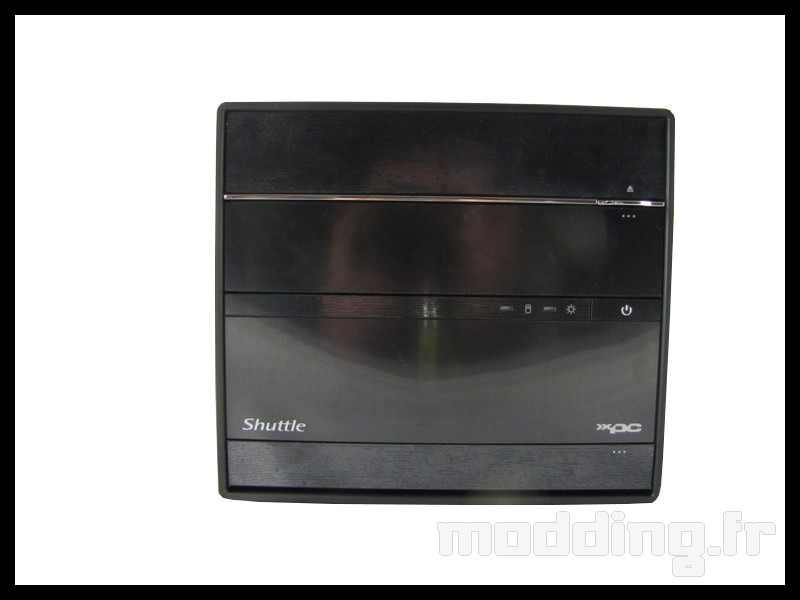

Sur la face avant, on a en haut 1 emplacement 5,25″ pour un lecteur optique, le cache est en plastique imitation alu brossé et s’ouvre automatiquement.
Juste au dessous on a un emplacement pour un périphérique 3.5″ accessible par pression sur le cache en plastique imitation alu brossé.

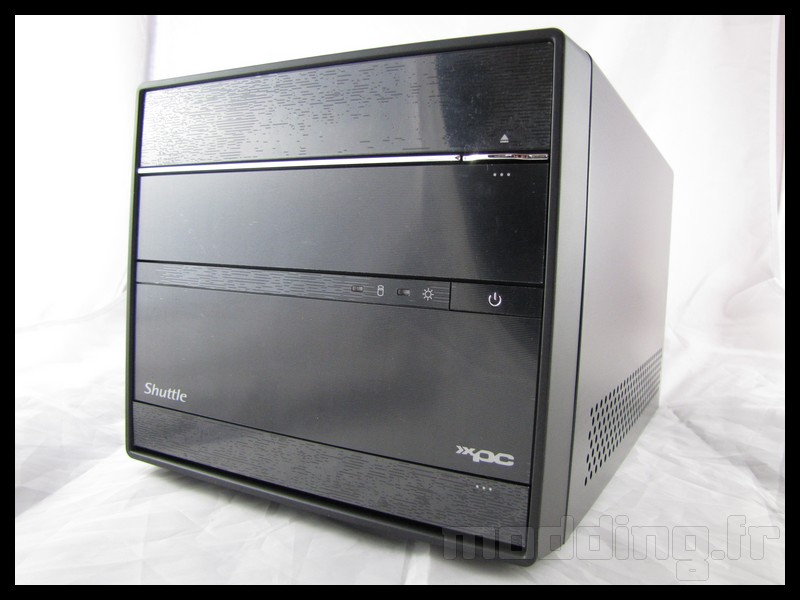

Encore au dessous on retrouve, à droite, le bouton Power et à côté la led power bleue et la led d’activité jaune.
Au dessous on a une plaque en plastique imitation alu brossé avec à gauche et à droite les inscriptions Shuttle et XPC.

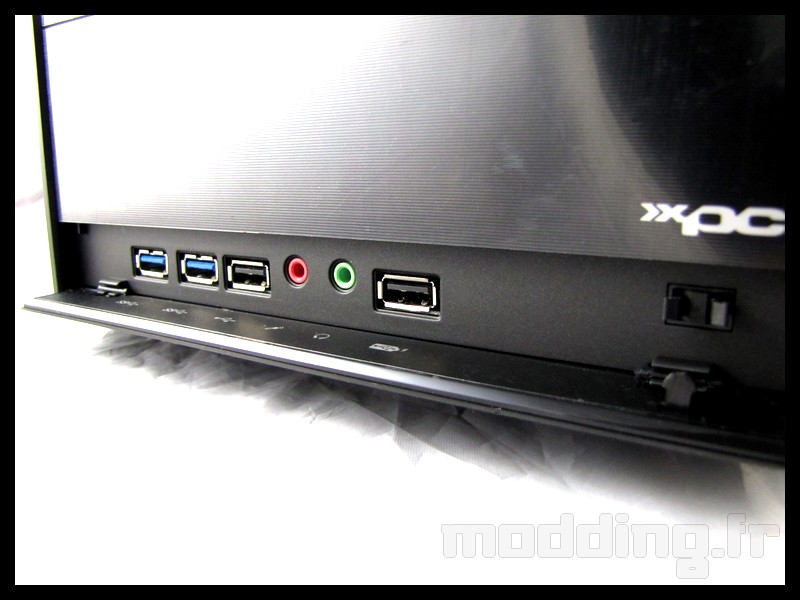

Enfin tout en bas une trappe s’ouvrant par pression donne accès à 2 connecteurs USB3.0, deux connecteurs USB2.0 dont 1 peut être configuré pour servir de chargeur rapide pour mobile, tablette… et enfin les classique I/O audio, casque et micro.

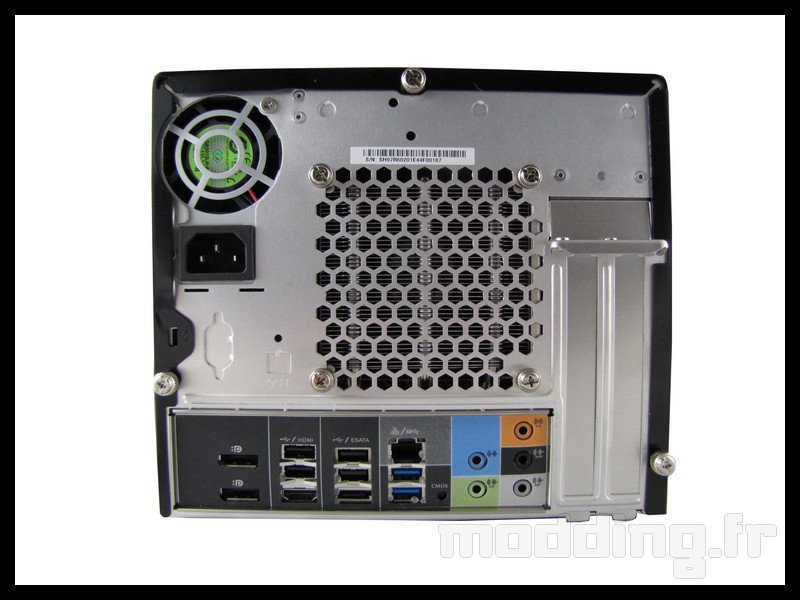

A l’arrière on aperçoit en bas l’I/O shield de la carte mère avec :
- 2 display ports
- 4 USB2.0
- 1 HDMI
- 1 eSata
- 1 RJ45
- 5 Audio
Au dessus de l’I/O shield on trouve la grille derrière laquelle le ventilateur du ventirad expulse l’air chaud. Et à droite les 2 emplacements PCIe.
Tout en haut on trouve la grille de l’alimentation et le connecteur.

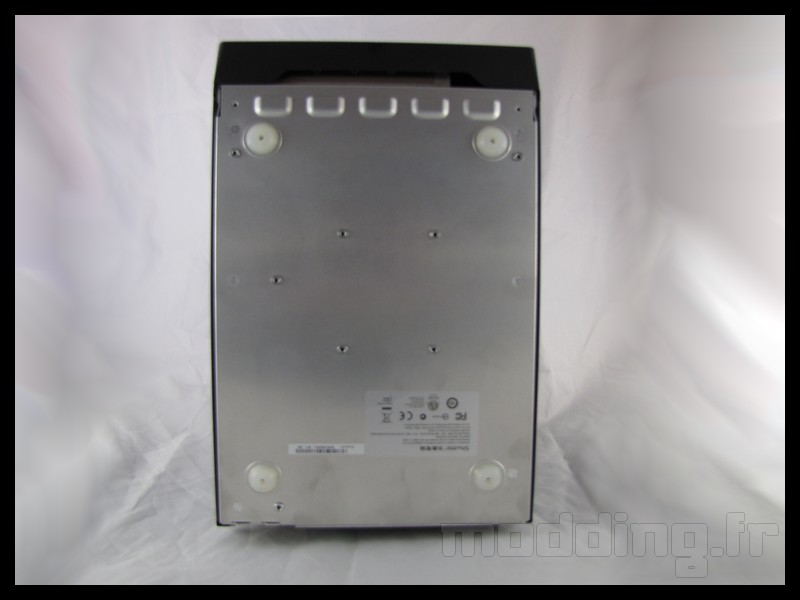

Dessous, le SH97R6 repose sur 4 pieds en plastique.
