Le ventirad :
Le radiateur est de type Top Flow.
Le Shadow Rock LP se veut, comme ses initiales LP le spécifient, Low Profil pour ainsi s’adapter à certains petits boîtiers de type HTPC ou mini boîtiers SFF.
Sur cette vue de profil, on retrouve la forme de lettre G que l’on a sur le Dark Rock TF, mais plus aplatie…
Nous retrouvons ainsi les deux plateaux avec un grand radiateur supérieur et un de plus petite surface qui vient se coller juste en dessous.
Nous avons 4 caloducs de 6 mm en cuivre.
Tous parcourent les ailettes du radiateur supérieure.
Alors que les deux plus extérieur finissent leur course au niveau de la base, les deux autres se prolongent en s’insérant dans le plateau inférieur.
Le radiateur supérieur est constitué de 55 ailettes en aluminium. Sa surface totale mesure 122 mm de large sur 104 mm de profondeur pour une épaisseur de 19 mm dans sa partie distale et de 21 mm dans sa partie en contact avec le radiateur inférieur.
Ce dernier est constitué de 34 ailettes. Ses mesures sont : 76 mm de large sur 64 mm de profondeur avec une épaisseur de 9 mm.
L’ensemble mesure 50.4 mm de haut.
La dernière ailette du radiateur supérieur est en alu brossé.
Elle intègre le logo BeQuiet! en lettre métallisées avec un léger relief.
La présence de deux vis, à tête fraisée 6 pans, démontre que la plaque est amovible.
De plus nous notons la présence de capuchons en aluminium qui viennent prendre place sur l’extrémité des caloducs.
Comme toujours, la finition BeQuiet! est de premier ordre.
Le profil des ailettes intègre l’encoche pour l’insertion de l’attache métallique du ventilateur.
La vue du dessus nous permet de visualiser la répartition des caloducs au sein du radiateur supérieur.
Une répartition optimisant l’accès au flux d’air engendré par le ventilateur en évitant la partie centrale occupée par le bloc moteur.
On note la présence d’ailettes plus courte, ceci afin de faciliter le passage du tournevis pour serrer les deux vis lors de la mise en place du Shadow Rock LP sur la carte mère.

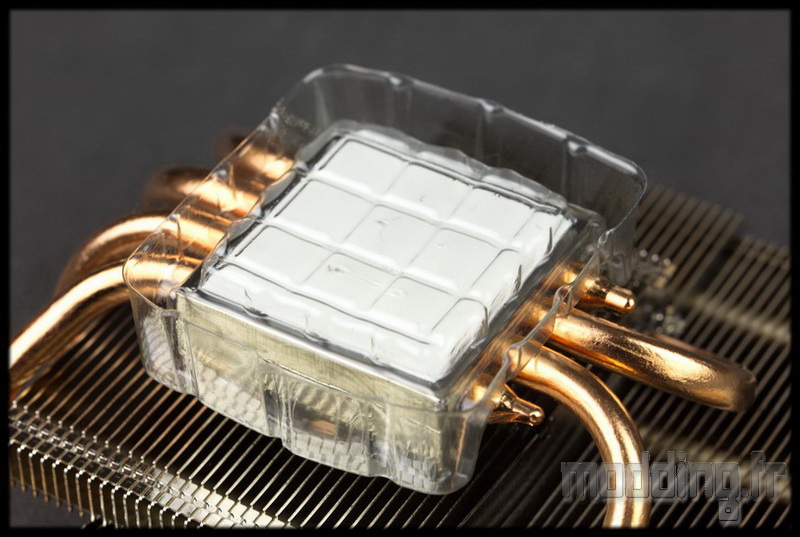

Une protection en plastique thermoformé vient englober la base du ventirad afin de préserver l’intégrité de la pâte thermique en place.
Une pâte thermique blanche qui recouvre toute la surface.

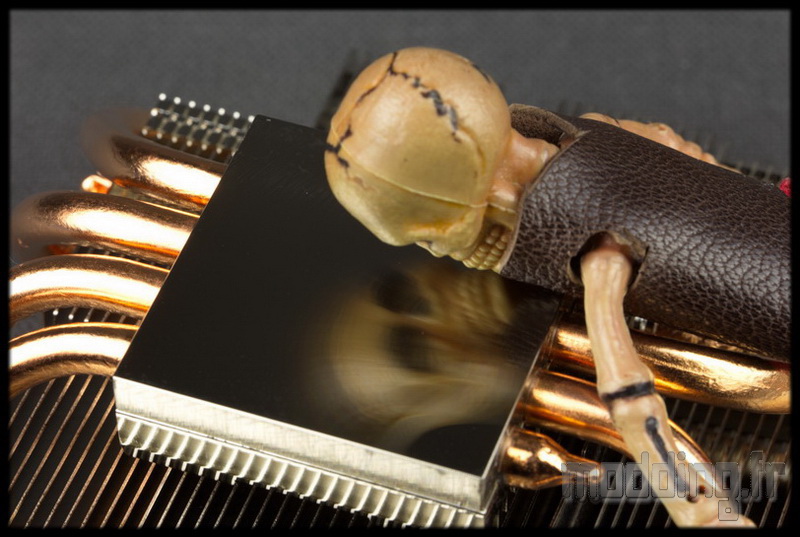

La base est en cuivre recouvert d’une couche de nickel avec une teinte légèrement foncée.
On retrouve une finition miroir et, sans même prendre le temps de nous saluer…, un squelette qui ne se lasse pas d’admirer son reflet, vient taper l’incruste…
Les 4 caloducs traversent la base.
Les deux caloducs les plus extérieur débutent leur parcours à ce niveau.
Les deux autres naissent au niveau de l’intersection des deux radiateurs.
Ils viennent ensuite traverser la base, rejoignant ainsi les deux premiers caloducs.
Les 4 caloducs s’écartent les uns des autres pour profiter au maximum de la surface du radiateur supérieur.
On constate que l’ensemble des ailettes est recouvert de nickel, alors que les caloducs gardent leur aspect cuivre.
Au niveau de la base, les caloducs sont pris en sandwich entre la plaque de contact du cpu et une épaisse plaque en alu.
Cette dernière est parcourue par des stries, ce qui augmentent d’autant plus la surface de dissipation primaire.
En mettant en place le ventilateur Pure Wings 2, la hauteur totale passe de 50.4 mm à 75.4 mm.
La largeur reste à 122 mm tandis que la profondeur totale, en intégrant la présence des caloducs, passe à 134 mm.
Le tout accuse un poids plume de 390 g.

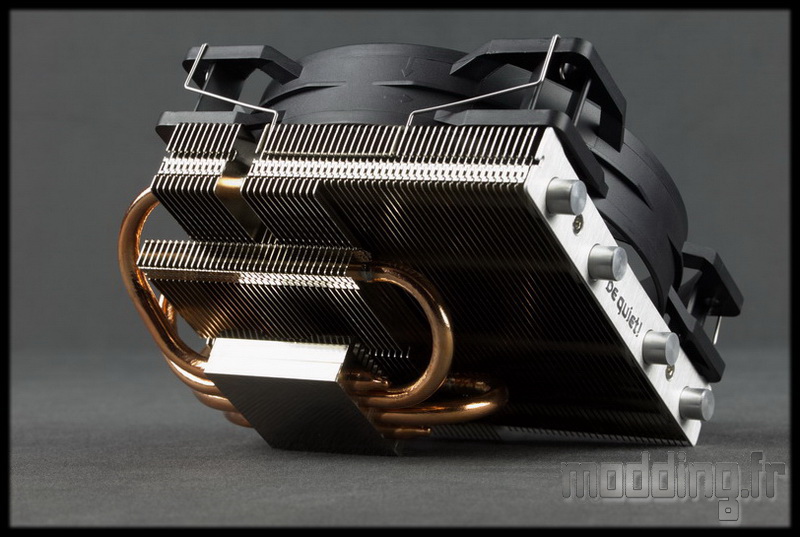

Le ventilateur est fixé grâce aux deux attaches métalliques qui s’insèrent sur l’encoche présente au niveau du profil des ailettes.
Pour le sens, on a le choix du flux d’air vers le bas ou vers le haut. Vers le bas, le flux d’air profitera aussi aux composants situés à proximité du Socket.
Nous verrons si il y a une différence dans le relevé des températures dans les deux configurations.
Le Shadow Rock LP commence à s’emballer… il est prêt à prendre place sur notre config de test!
Nous allons voir, sur la page suivante, le montage sur Socket 1150.
