Le Pacific PR22-D5 :

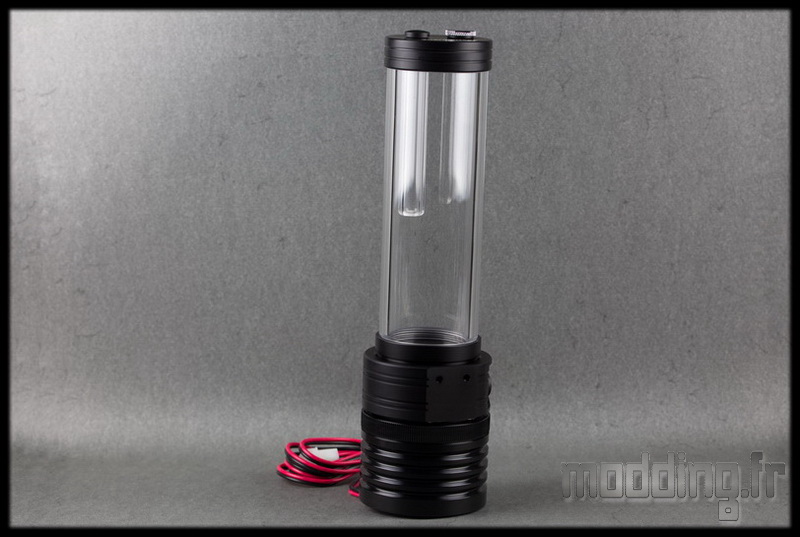

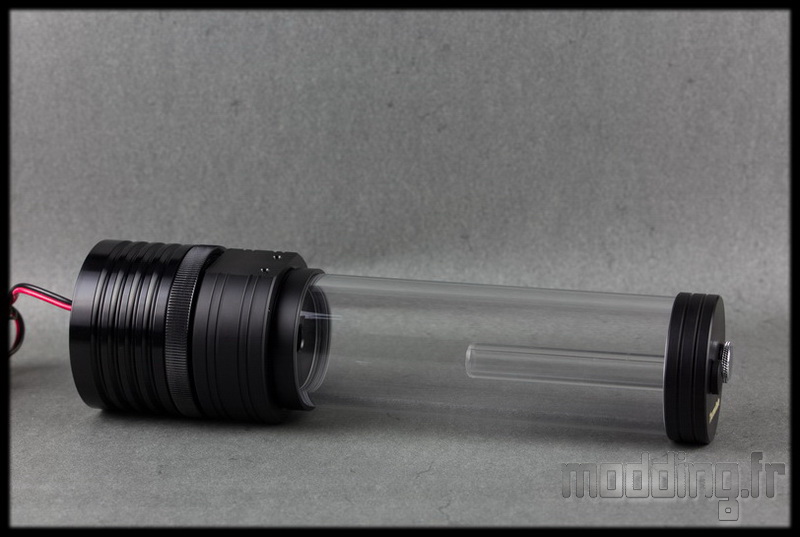

Le Pacific PR22-D5 est un kit composé d’un réservoir associé à une pompe D5.
Cette dernière est fixée par en dessous via un top qui reçoit le cylindre du réservoir.
Le réservoir est en PMMA (polymétachrylate de méthyle) et a une contenance de 300 ml.
Son diamètre est de 60 mm et il mesure 220 mm de long.
Il est doté d’un pas de vis à ses deux extrémités lui permettant de se fixer sur le Top de la pompe et de fixer le couvercle supérieur.
Pour éviter tout problème de fuite, le serrage est fait d’usine. De ce fait il est extrêmement dur de désolidariser le cylindre du reste des éléments.
La pompe D5 se trouve dans un cylindre en alu anodisé de couleur noire satinée.

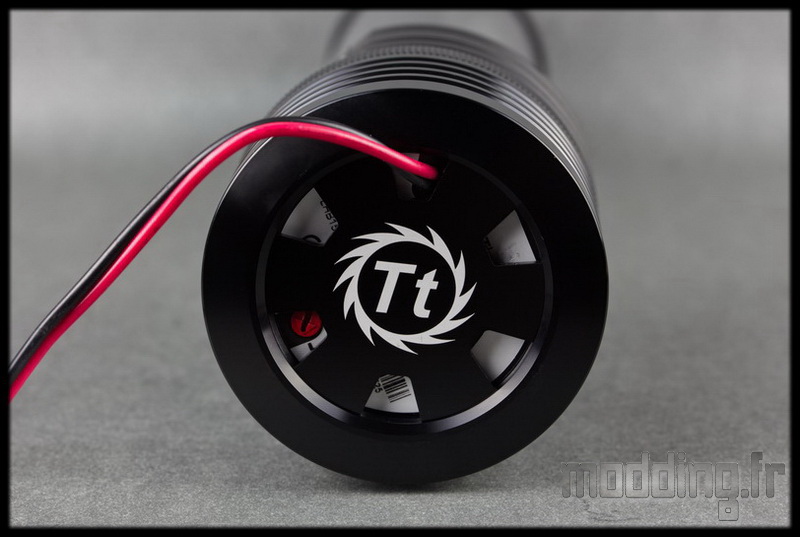

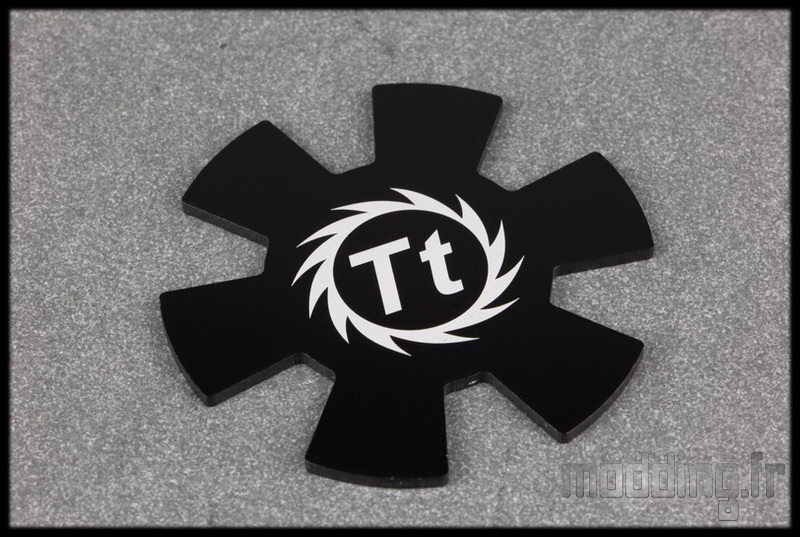

Dessous nous avons une plaque avec le logo Thermaltake inscrit en lettres blanches.
Cette plaque est en forme de roue crantée pour permettre le passage du câble ainsi que l’accès au variateur de la pompe.
On note la présence d’anneaux sur le cylindre histoire de donner un peu de relief à la base du kit et ainsi d’agrémenter le design.
Le Top de la pompe qui fait la jonction entre cette dernière et le réservoir est aussi cylindrique avec une couleur noire mat.

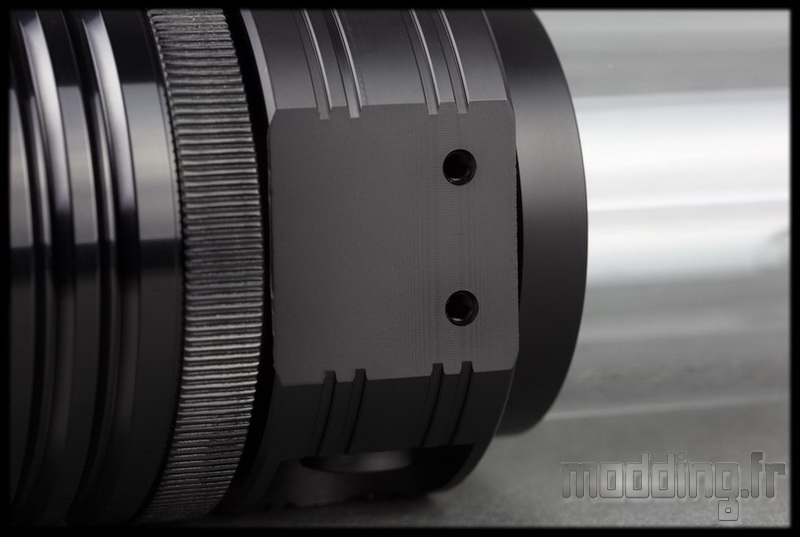

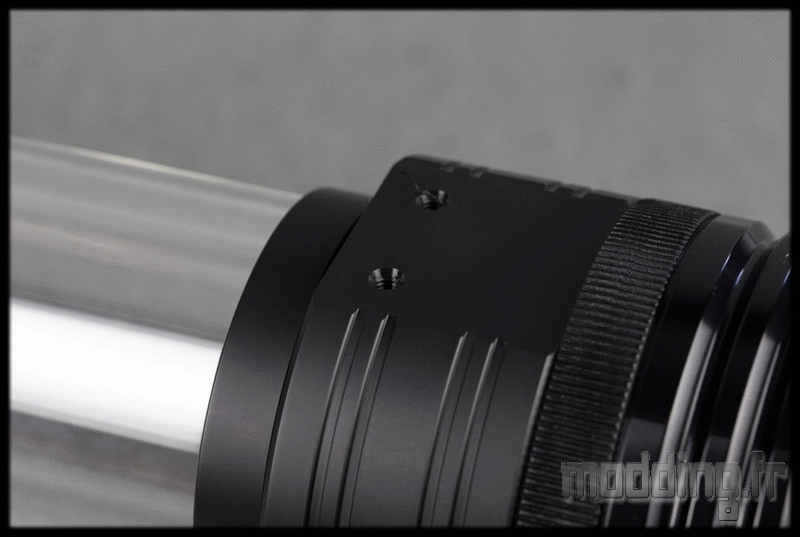

Il présente deux méplats pourvus de deux trous pour la mise en place des pieds du kit.
Il est constitué de matière POM (polyoxyméthylène).

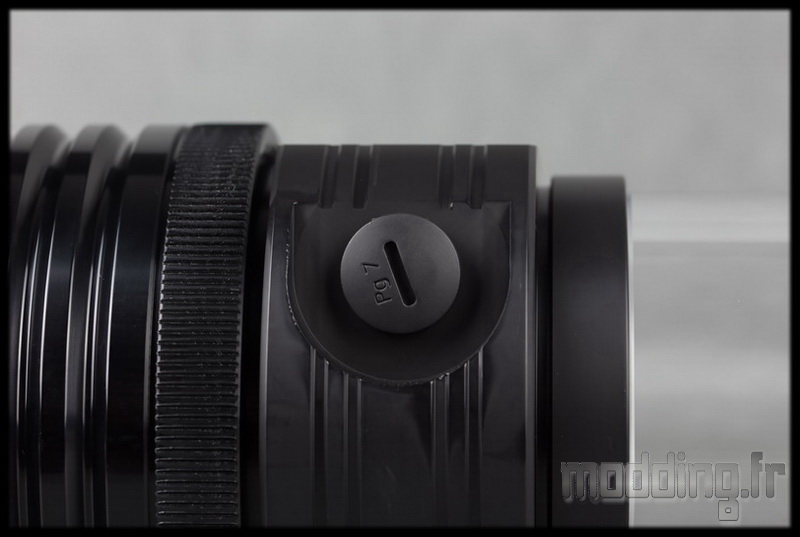

Il est doté d’un bouchon qui vient occulter l’unique sortie (OUT) du kit.
Cette sortie se retrouve dans la partie arrondie du Top creusée à même la matière ce qui peut gêner la mise en place de l’embout notamment avec un embout rotatif lors du serrage de ce dernier.
L’entrée (IN) est placée en haut du réservoir.

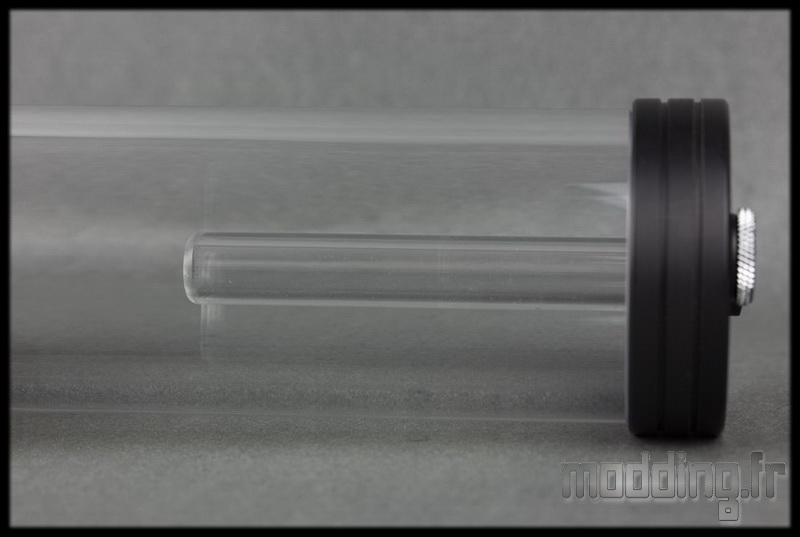

Pour éviter que le liquide de refroidissement ne vienne s’éclater sur le niveau de remplissage du réservoir, un tube est assujetti à cette entrée conduisant directement le liquide de refroidissement sous le niveau.
Ainsi point de bulles ou du moins un minimum, ni d’effet glou-glou…

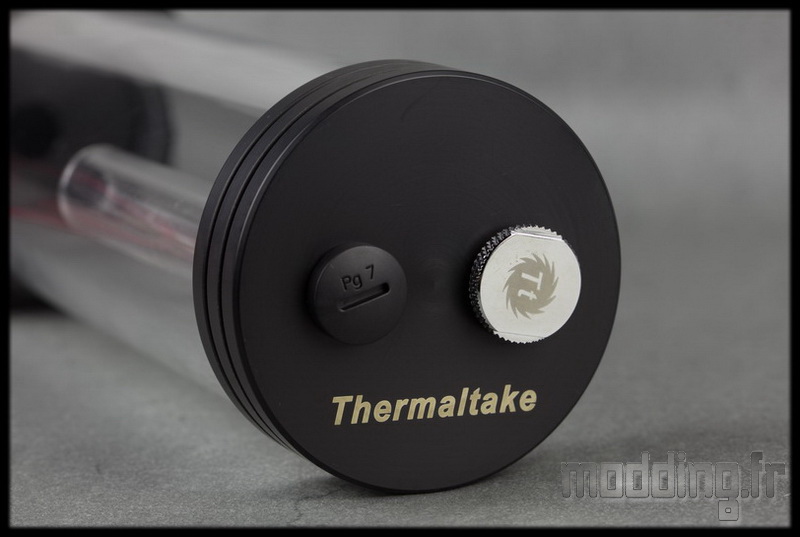

Le haut du réservoir est constitué de la même matière que le Top de la pompe : POM.
Il comporte deux entrées. L’une des entrées est dotée d’un bouchon en plastique et correspond à l’entrée IN du kit.
L’autre entrée est dotée d’un bouchon métallique estampillé du logo Thermatake. Il correspond au fillport ou entrée de remplissage.
La clé plate présente dans le bundle permet de serrer ou desserrer ce bouchon.

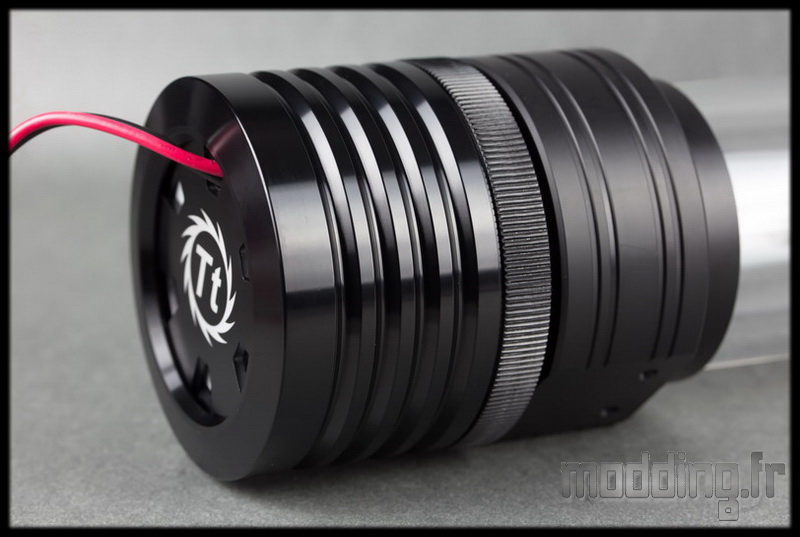

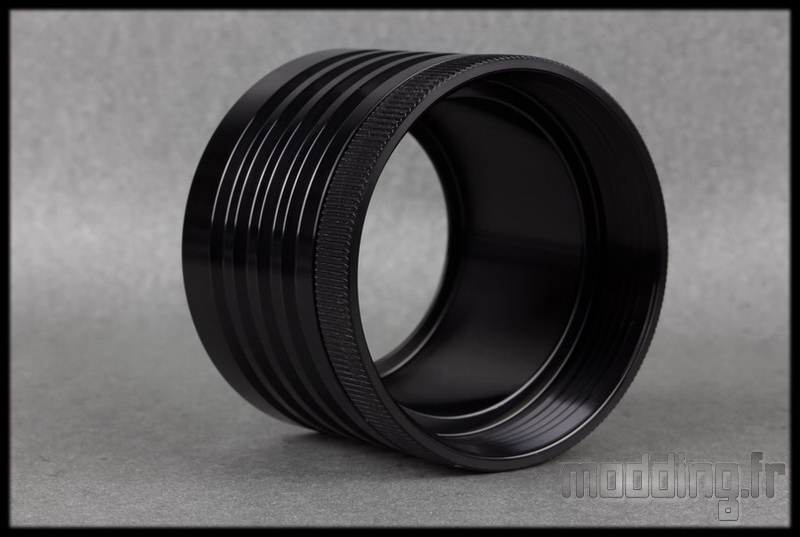

Le Pacific PR22-D5 est doté du “Silent Kit” qui est en fait la cage cylindrique en aluminium noir.
La pompe vient se loger à l’intérieur et on vissera le tout sur le Top. Une bague faisant partie intégrante du cylindre présente un relief assurant un bon grip pour un serrage efficace à la main.
“Silent Kit” car l’épaisseur de la paroi de cette pièce de 8.5 mm contribue notamment à atténuer le niveau sonore de la pompe.
Une diminution de l’ordre de 10% d’après Thermaltake.
Un habillage tout aussi fonctionnel qu’esthétique!

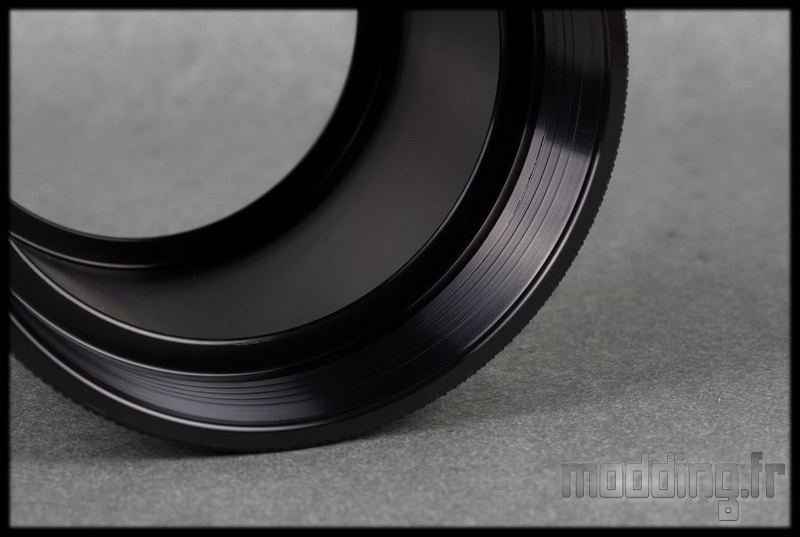

Le fond du cylindre est indépendant de ce dernier.
Lorsque l’on visse le cylindre sur le Top, il faut prêter attention à cette pièce afin que ses pattes ne viennent pas occulter le variateur de la pompe.
Plus facile à dire qu’à faire… surtout en fin de serrage…

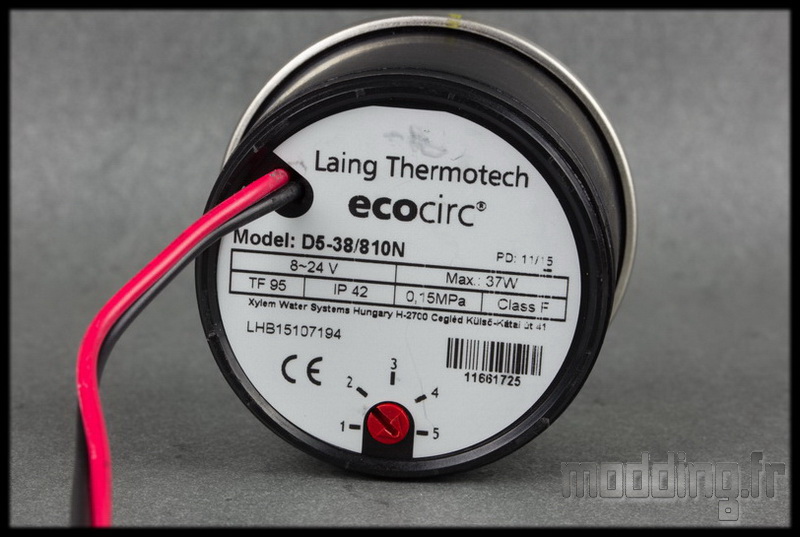

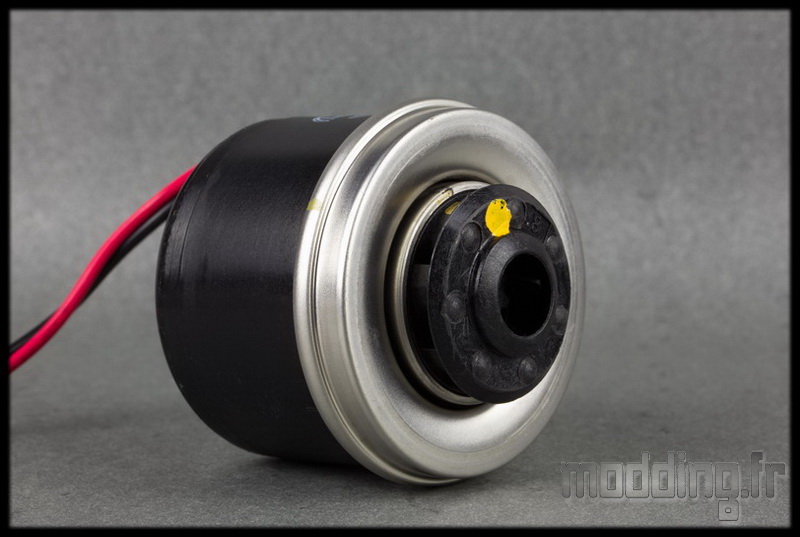

La pompe du kit est une Laing D5.
Elle est dotée d’un câble de 1 m de long qui se termine par une prise Molex.
Elle présente donc un variateur intégré qui permet de régler sa vitesse de rotation sur 5 niveaux :
- P1 : 1800 tr/min
- P2 : 2550 tr/min
- P3 : 3300 tr/min
- P4 : 4056 tr/min
- P5 : 4800 tr/min
Ses autres caractéristiques :
Débit maximal : 1135 L/h.
Pression maximale : 50 PSI (soit 3.4 bar).
Imput Voltage : 8 à 24 V.
Hauteur de refoulement : 4.5 m.

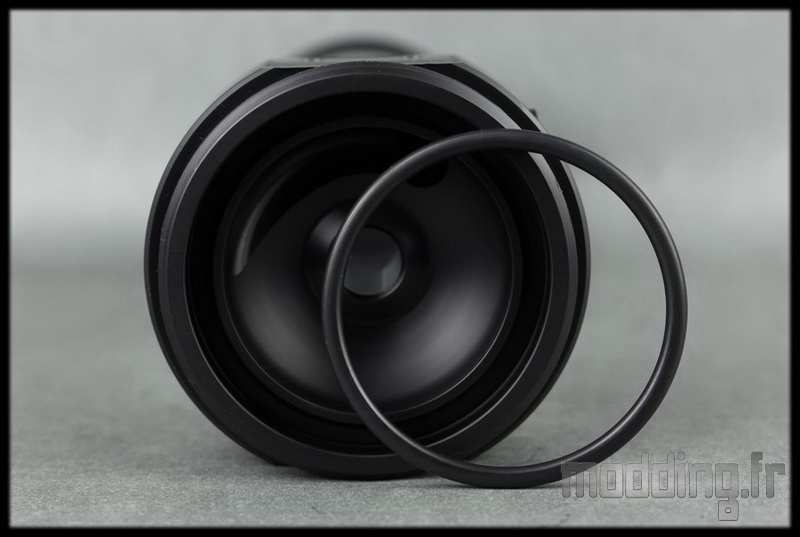

Un joint torique assure l’étanchéité entre la pompe D5, enfermée dans sa cage en alu, et le Top.

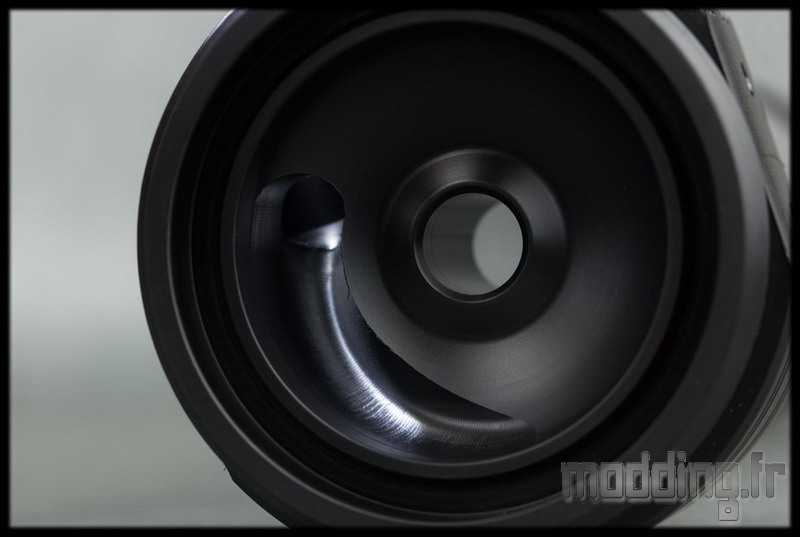

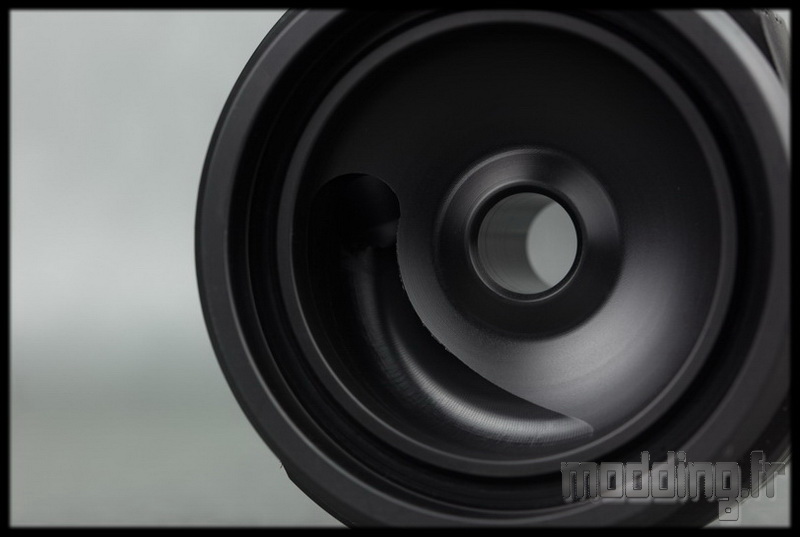

L’entrée arrive directement du réservoir avec une ouverture dont le diamètre mesure 12 mm.
Une longue virgule creusé dans la matière POM permet d’éjecter le liquide vers la sortie (OUT) du kit.

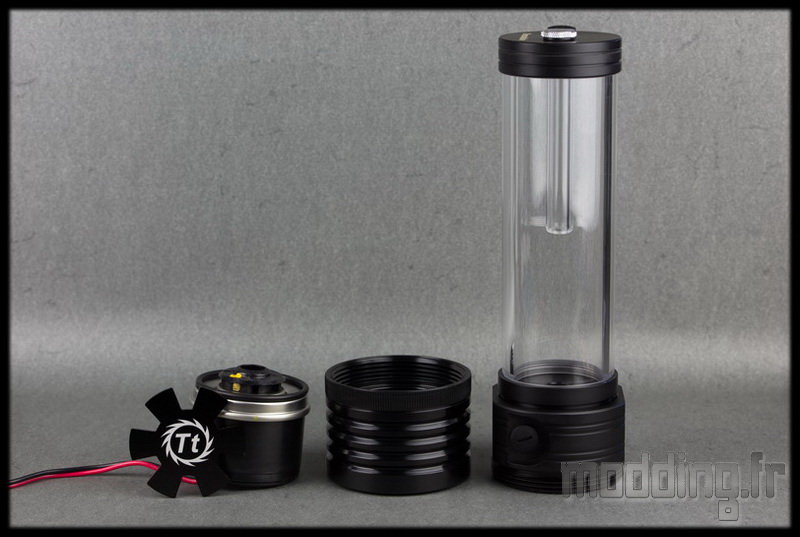

Voici le kit Pacific PR22-D5 en pièces détachées avec de gauche à droite :
- Plaque de fond
- Pompe D5 et son joint torique
- Silent Kit
- Top + réservoir
Comme nous l’avons vu dans le bundle, il existe deux systèmes de fixation.

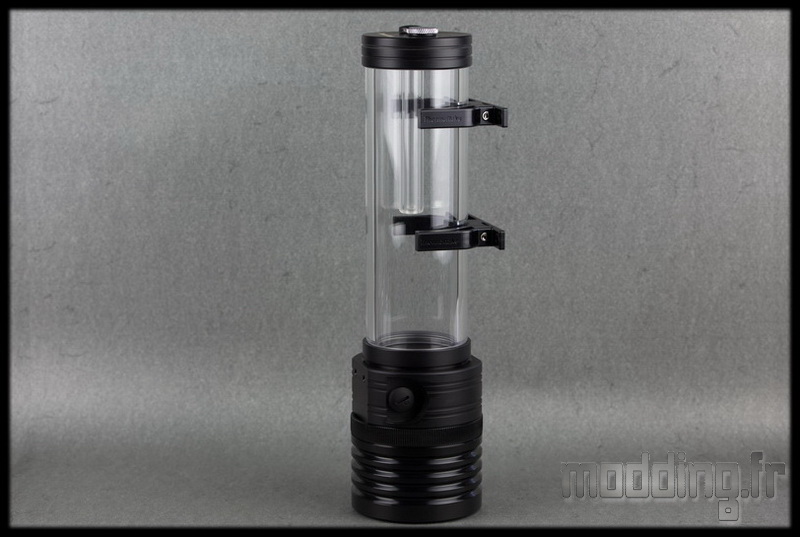

Un classique avec deux arceaux qui prennent en charge le réservoir.
Une clé Allen est fourni pour serrer les arceaux. Des vis sont aussi présentes dans le bundle pour fixer ces derniers au châssis du boitier.
Un jeu de cales en mousse permet d’atténuer les vibrations.

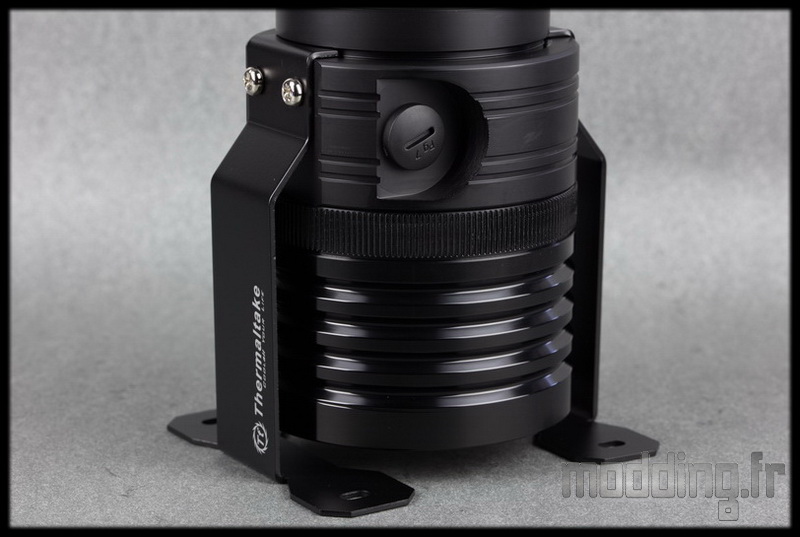

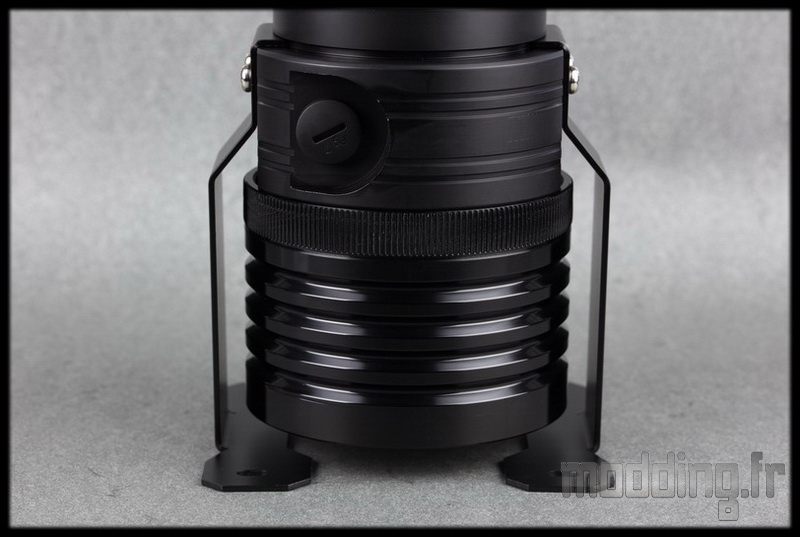

L’autre système de fixation se présente sous la forme de deux pattes métalliques que l’on va fixer sur le Top à l’aide de deux vis.
Le kit Pacific PR22-D5 repose alors sur ses deux pieds!
Chacun des pieds intègre deux trous pour passer des vis et ainsi fixer l’ensemble sur le bas du boitier.
Pour ce genre de fixation, nous avons aussi un jeu de cales en mousse.
Thermaltake propose des options intéressantes pour son combo pompe réservoir comme ce double système de fixation ou le Silent Kit.
La finition et la qualité des matériaux utilisés sont bien au rendez vous.

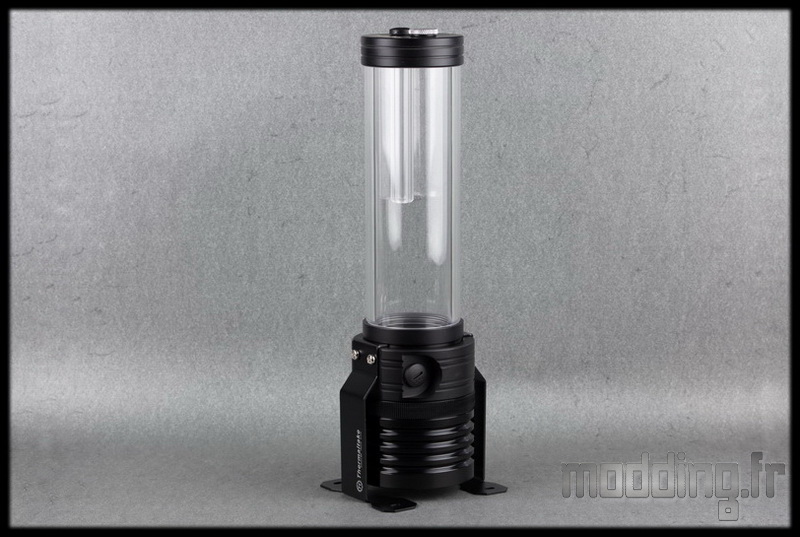

L’ensemble mesure 309.7 mm de long.
Le Pacific est d’ailleurs quasiment prêt pour son lancement tel une fusée Ariane…
Three… Two…. One…. Ignition…
Encore faut il remplir le réservoir!
